10.1英寸嵌入式智能串口触控显示屏结构

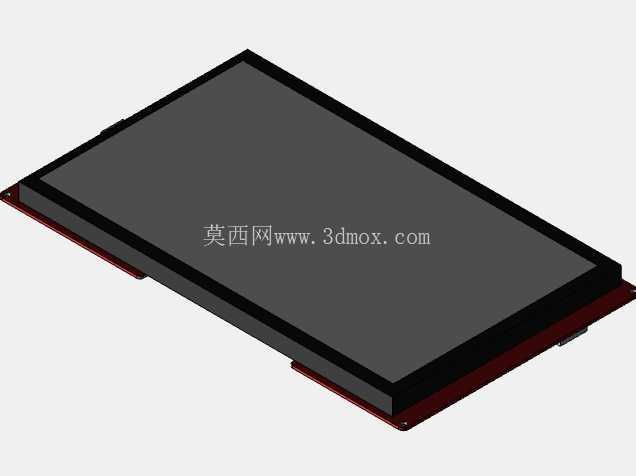

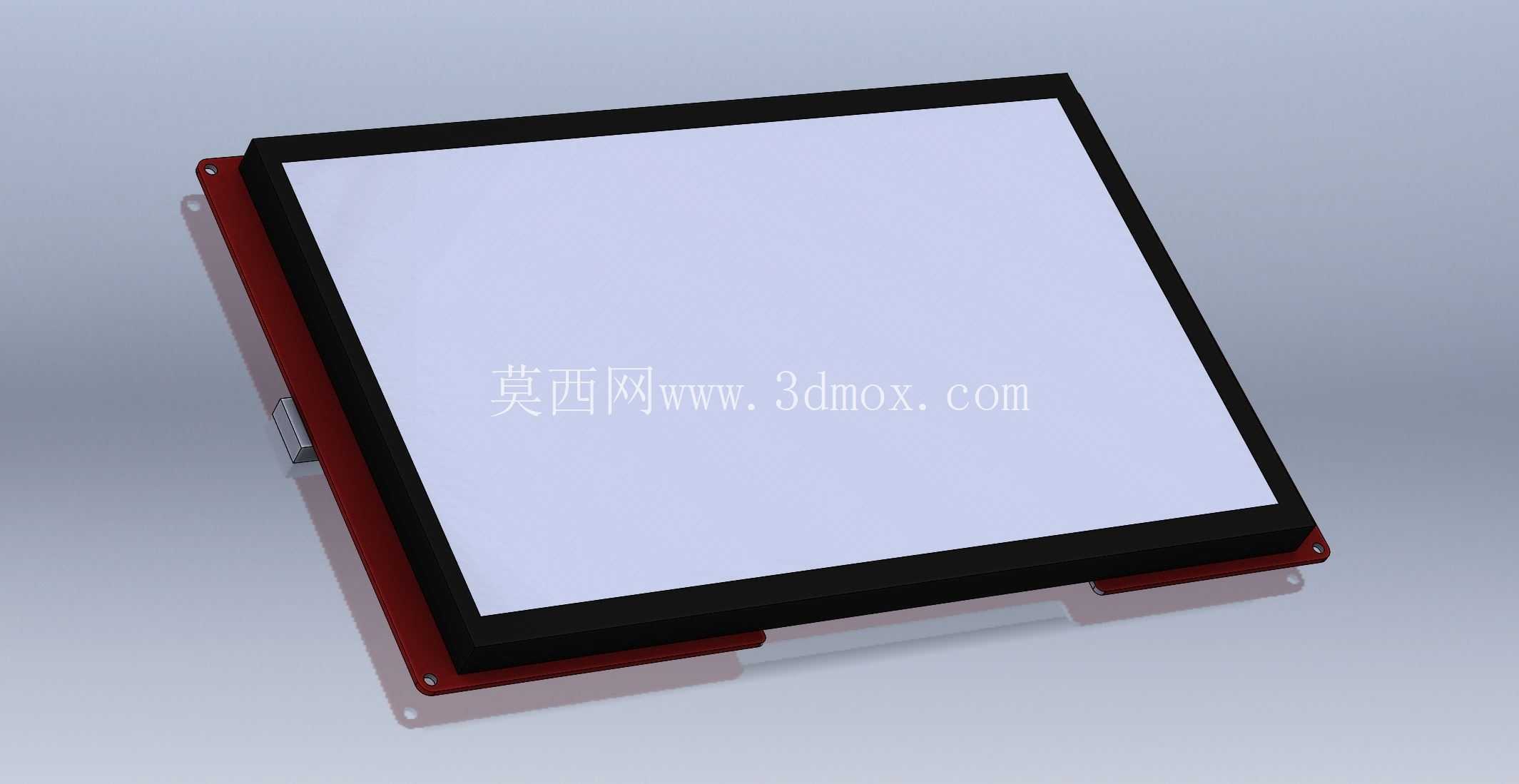

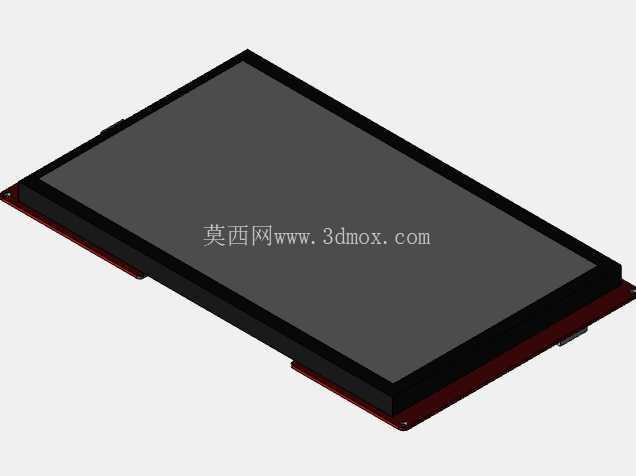

　　这款10.1英寸的智能触控显示模组，在工业人机交互场景里的适配性极强，做设备电控升级、小型操作台改造的时候，选这类集成度高的模组能省掉不少底层驱动开发的工作量。从结构设计来看，整个模组采用分层堆叠的布局，最外层是带窄黑边的钢化触控玻璃，黑边宽度控制在8mm左右，刚好覆盖内部液晶面板的非显示边框区域，同时预留了触控排线的走线路径，不会因为边框过窄压伤排线。玻璃下方是液晶显示层，背光模组做了均匀化处理，在工业车间的强光环境下，显示内容也能保持清晰的辨识度，不会出现局部过暗或者边角漏光的问题。

　　中层的主控电路板集成了串口通讯电路、触控处理芯片与存储模块，所有接口都布置在模组背面的侧边位置，包括电源接口、TTL串口接口、下载调试接口，接线的时候不需要拆开模组外壳，直接从侧边插拔即可，后期维护换件效率很高。最底层是红色的安装固定背板，背板四个角预留了M3的沉头安装孔，孔位间距按照工业标准安装尺寸设计，既可以直接嵌入到设备操作面板的预留开孔里，通过背板的卡扣与面板卡合固定，也可以用螺丝从背面锁附，适配不同厚度的设备面板，安装边界的容错率很高，面板开孔尺寸只要控制在242mm182mm到245mm185mm之间，都能顺利嵌入，不会出现卡滞或者缝隙过大的问题。

　　从实际使用场景来说，这类智能串口屏不需要额外编写复杂的显示驱动，只需要通过串口发送对应的指令，就能实现界面切换、数据显示、触控反馈等功能，常用在小型自动化设备的操作终端、环境监测设备的数据显示界面、智能充电桩的人机交互端，还有小型实验仪器的参数设置面板上。设计的时候特意考虑了工业场景的抗干扰需求，电路板边缘做了包边处理，背板采用金属材质，既能起到屏蔽电磁干扰的作用，也能辅助背光模组散热，长时间连续工作的时候，背板温度不会超过45摄氏度，不会因为积热导致液晶显示偏色或者触控失灵。触控层采用电阻式触控方案，戴工业薄手套也能正常操作，适配车间操作人员的使用习惯，不会因为手上沾有少量油污或者粉尘就出现触控失灵的情况。

　　整个模组的厚度控制在15mm以内，嵌入安装之后，突出面板表面的高度只有3mm左右，不会因为突出过多被车间内的搬运物件磕碰损坏，屏幕表面的钢化玻璃做了防刮处理，日常擦拭清洁的时候不会留下划痕。在结构建模的时候，特意把各个分层的装配间隙做了精准还原，触控玻璃与液晶层之间预留了0.2mm的缓冲泡棉安装位，避免装配的时候压碎玻璃，背板与电路板之间预留了1mm的走线空间，所有接插件的位置都做了避让，不会出现装配干涉的问题。侧边的接口位置做了凸起的防护边，接线之后线材不会直接弯折，能延长线材的使用寿命，也避免接口处因为线材拉扯出现松脱。对于做设备结构设计的工程师来说，这类集成化的显示模组不需要单独拆分设计显示、触控、主控的各个部分，只需要按照模组的安装尺寸预留面板开孔与背部的安装空间，就能快速完成人机交互部分的结构设计，大幅缩短设备的开发周期，同时也能降低后期组装调试的难度，不需要单独调试显示驱动与触控参数，模组出厂已经完成了所有底层调试，组装完成后只需要对接通讯协议就能正常使用。
