2.8英寸ILI9341触控显示模组结构设计

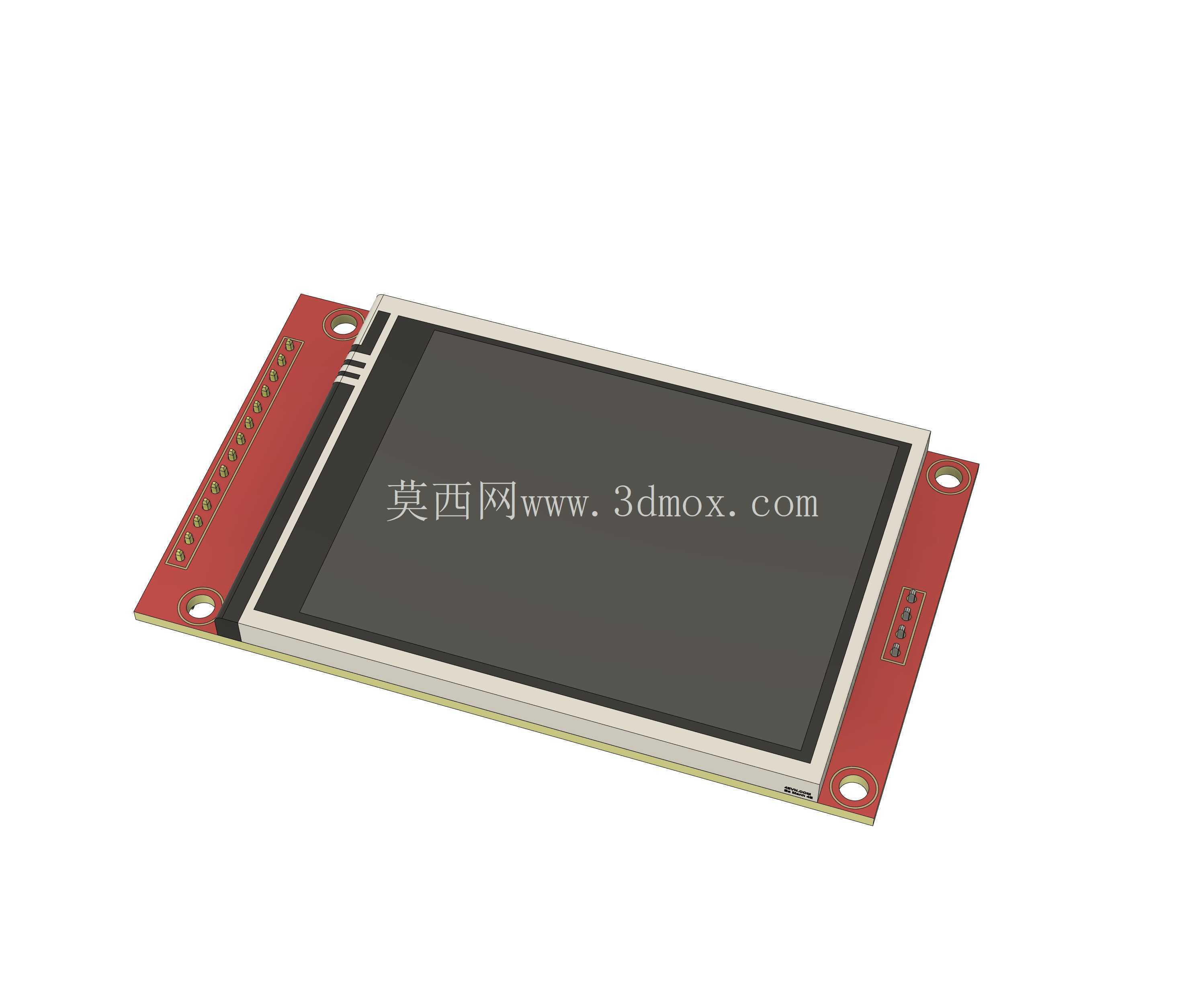

在嵌入式开发、小型智能终端、手持检测设备的硬件选型环节，显示交互模块的结构适配一直是结构工程师需要重点考量的部分，这款2.8英寸电阻触控显示模组的三维模型，完整还原了实物的安装边界、接口布局与外形细节，可直接用于设备壳体的开孔匹配、安装位设计以及装配干涉校验。从实际应用场景来看，这类小尺寸TFT触控屏常被用于桌面级小型实验装置、便携式数据采集终端、开源硬件开发项目、小型工业控制操作面板中，相比无触控的同尺寸显示屏，集成电阻触摸层的版本可以省去外接按键的布局空间，让终端设备的交互区域更紧凑，适配外壳尺寸受限的开发需求。

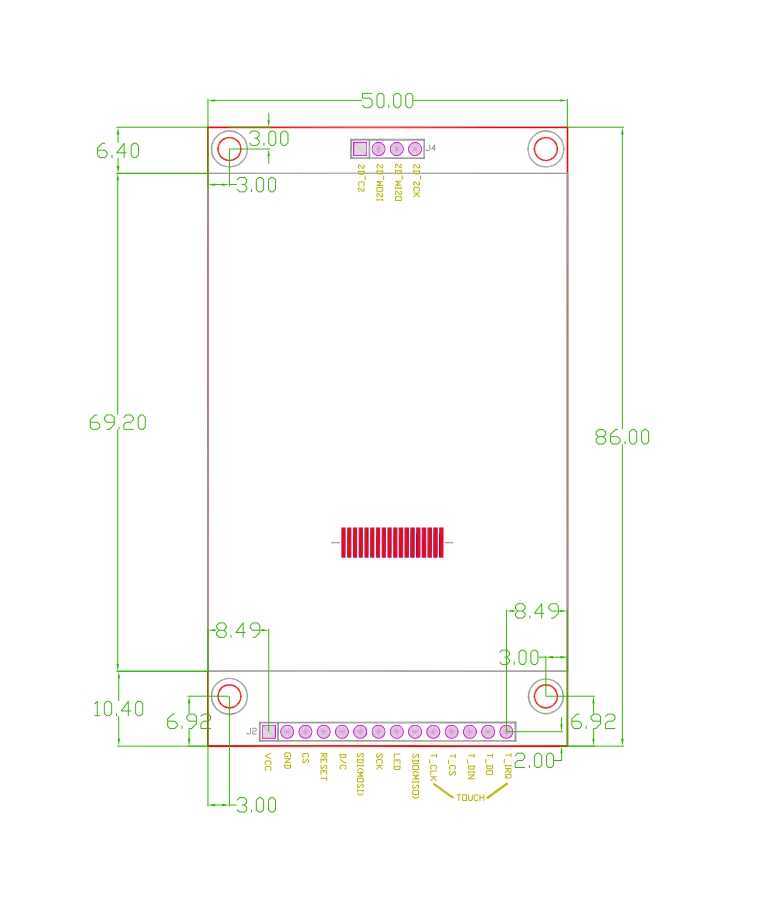

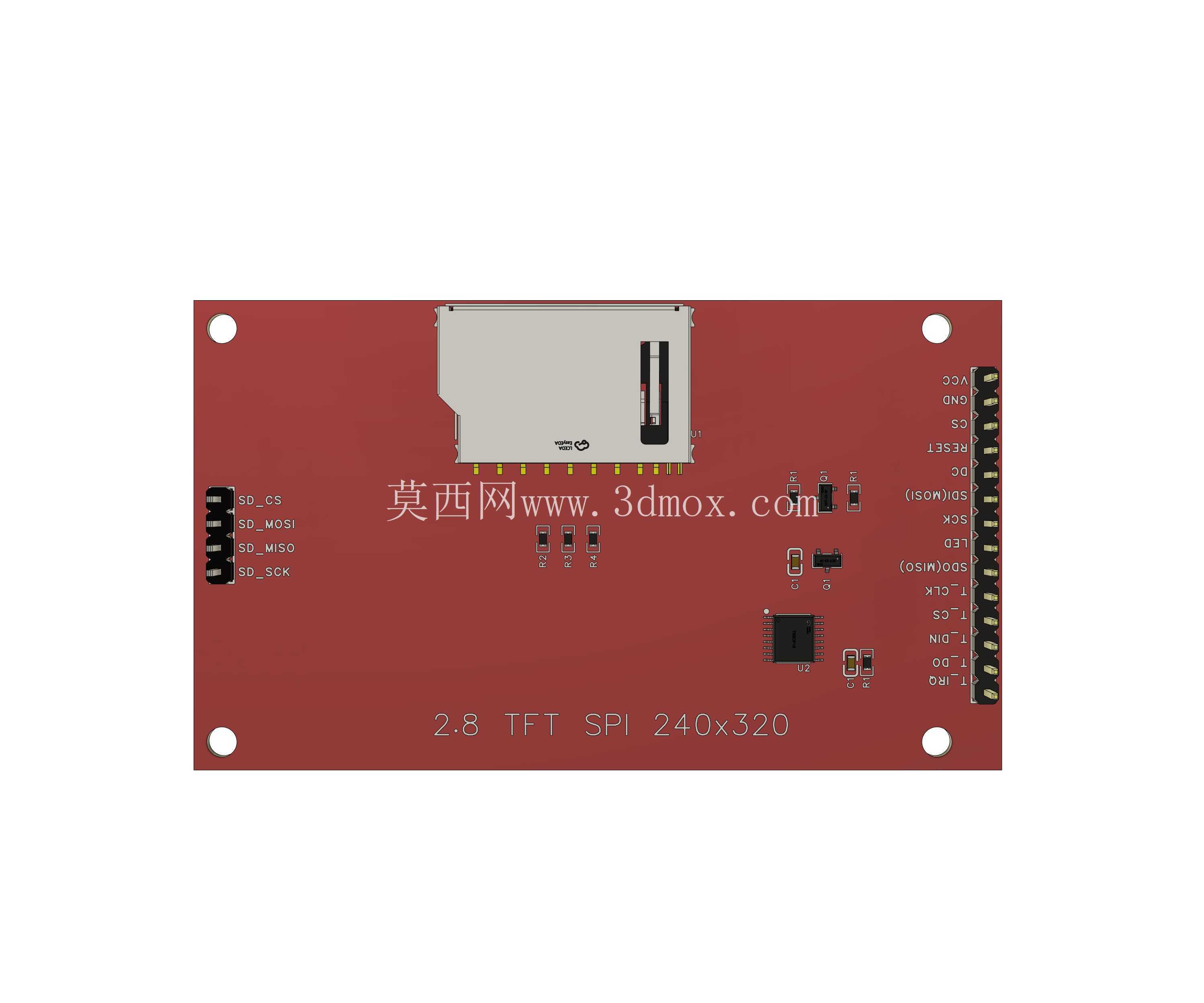

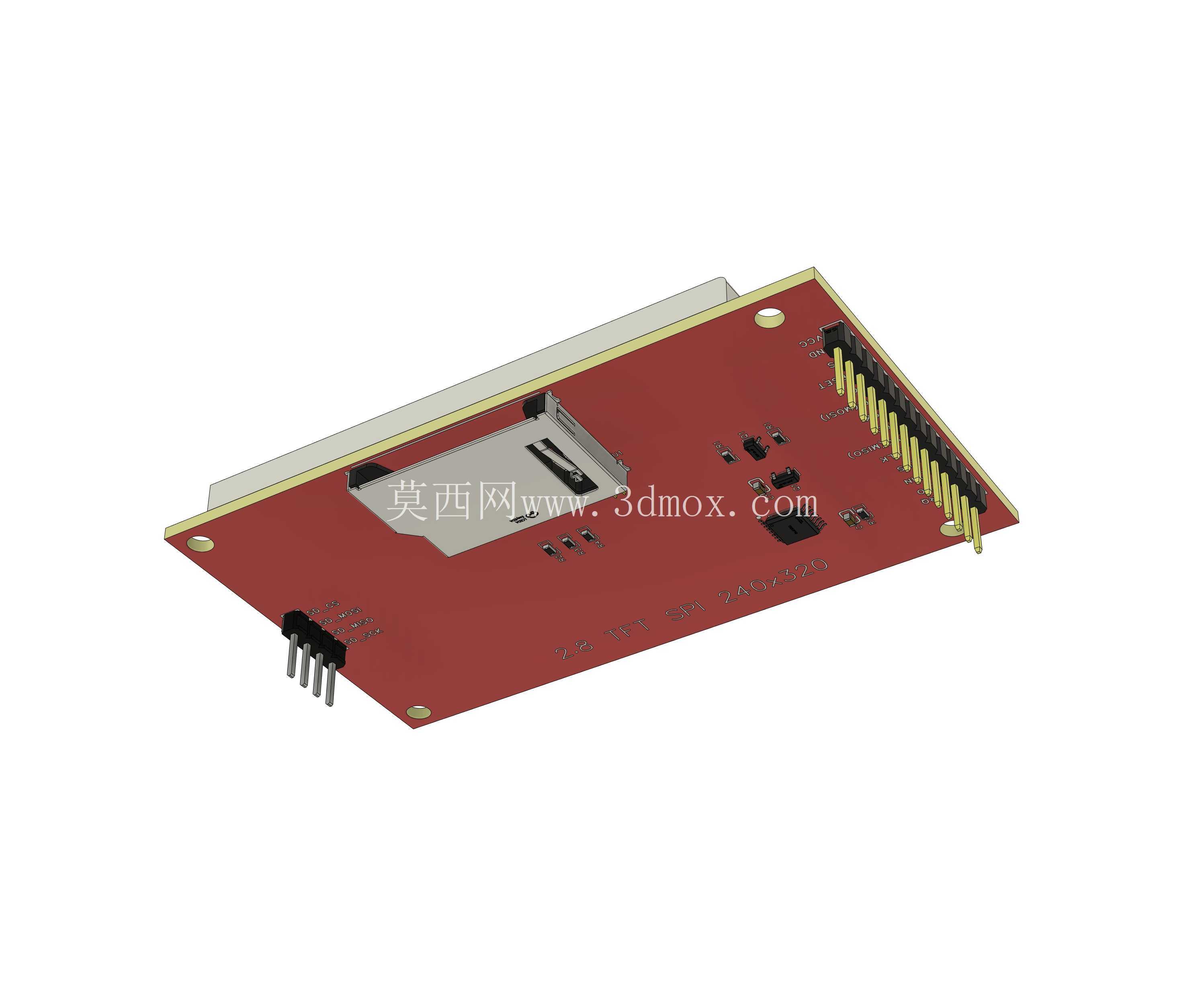

从功能特性来看，该模组采用ILI9341作为显示驱动芯片，分辨率为320×240，能够满足字符显示、简易图形界面、参数数值展示的常规需求，SPI通信接口的设计大幅减少了引脚占用数量，仅需少量IO口即可完成与主控板的通信连接，适配Arduino、STM32、STM8等多款主流主控平台，降低了硬件接线的复杂度。模组正面为显示与触控区域，外围是红色PCB基材的板体，板体边缘预留了四个标准安装孔，安装孔的位置、孔径都在模型中做了1:1还原，结构设计时可以直接匹配铜柱或者螺丝的固定尺寸，无需反复核对实物参数。板体一侧排布了整排焊接排针的引脚位，引脚的伸出长度、焊盘位置都做了精准建模，在做整体设备装配时，可以提前预留排针的插接空间，避免出现外壳与排针干涉、接线空间不足的问题。

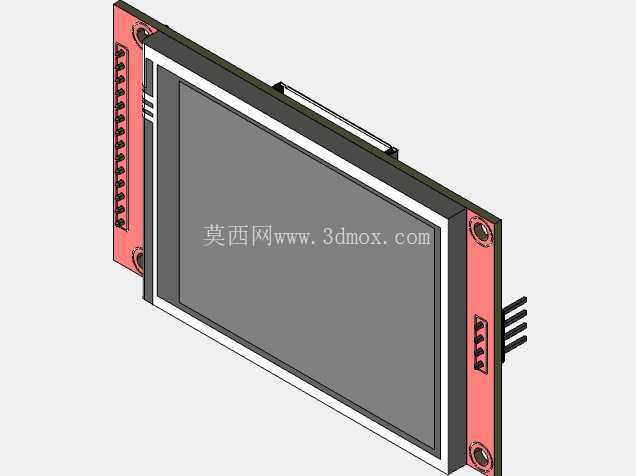

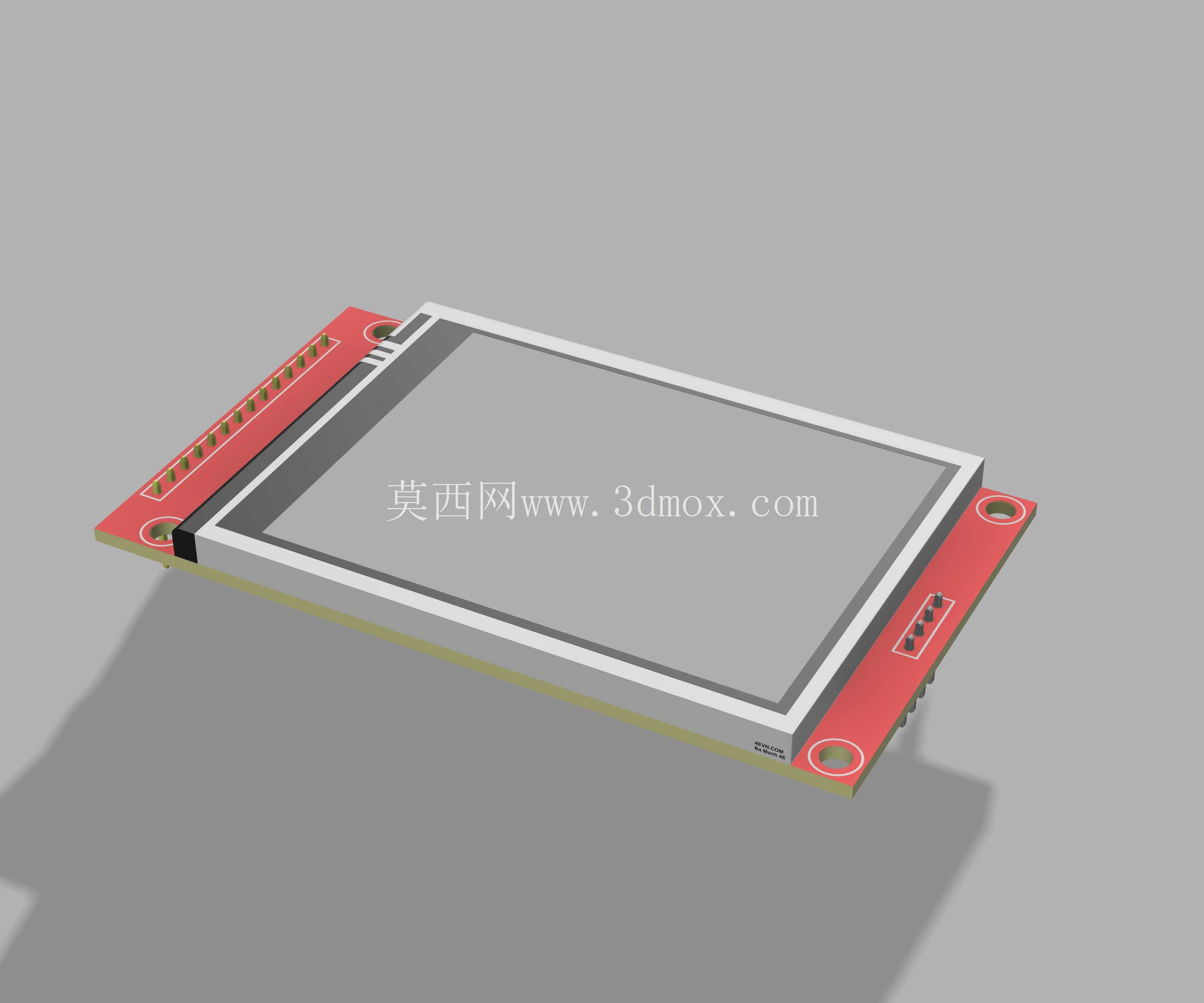

在设计思路上，这类商用显示模组的结构设计优先考虑通用性与安装便利性，PCB板的外形做了圆角处理，避免尖锐边角在装配时划伤线材或者操作人员，显示区域的边框宽度控制在合理范围，在保护内部液晶层的同时尽可能压缩板体整体尺寸，适配更多小型设备的内部安装空间。触控层与显示层做了一体化贴合设计，模型中还原了两层结构的层叠厚度，在做外壳视窗开孔设计时，可以根据模型的层叠高度计算视窗的沉台深度，让外表面的透明保护面板与显示区域之间保留合理间隙，既不会因为间隙过大出现显示区域进灰的问题，也不会因为间隙过小挤压屏幕造成显示异常。

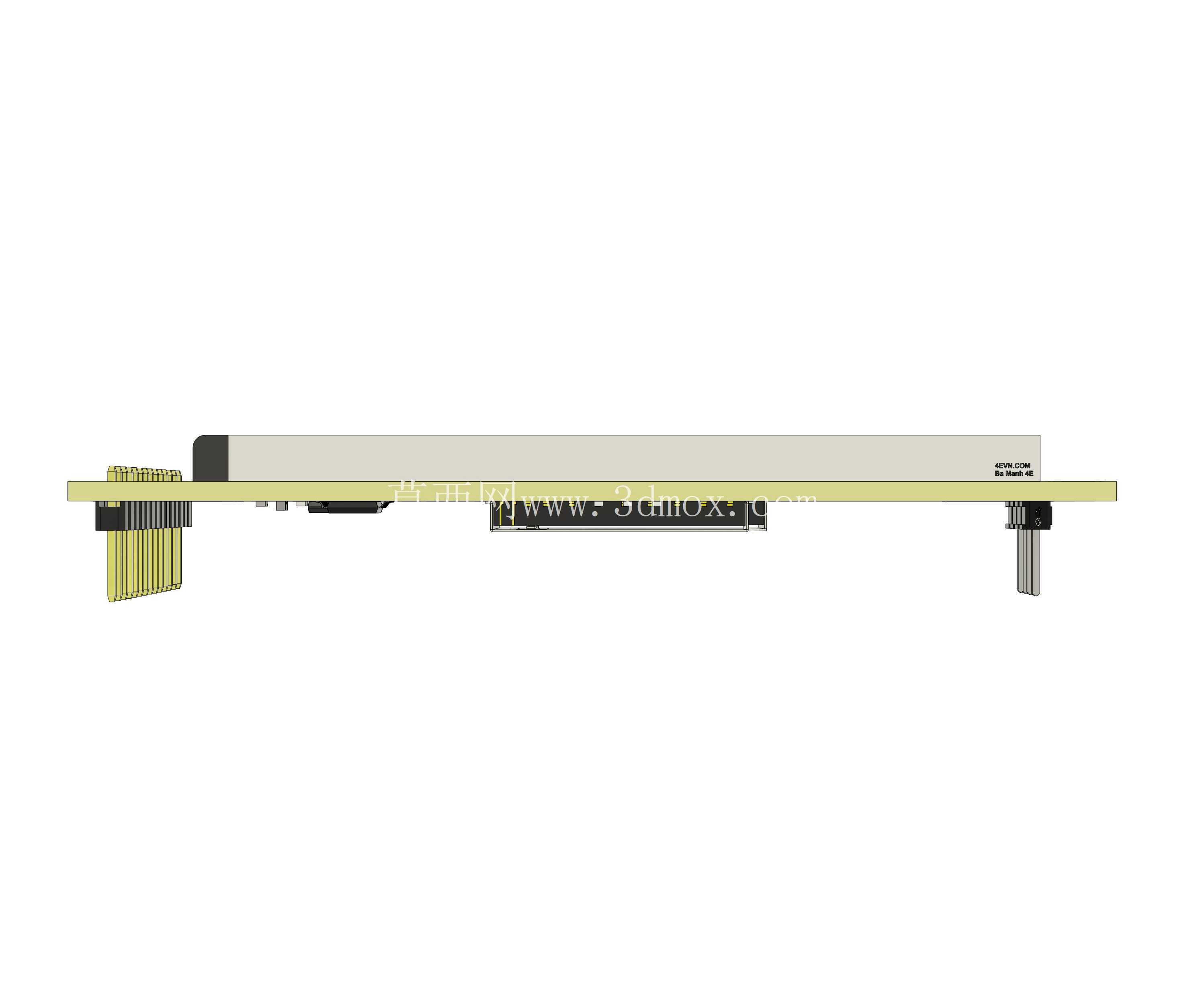

从安装边界来看，该模组的整体厚度包含PCB板、液晶层、触控层、背光层的总厚度在模型中做了完整呈现，设计安装槽位时可以根据这个厚度预留0.2-0.3mm的装配公差，避免安装时出现卡滞。板体上的安装孔中心距、孔边到板边的距离都严格按照实物尺寸建模，结构工程师在设计固定柱位置时，可以直接提取模型中的孔位坐标，减少实物测量带来的误差。排针引脚的高度从PCB板面算起的伸出长度也在模型中做了体现，若采用直插排针的连接方式，需要在PCB安装位的下方预留足够的接线空间，若采用弯排针的连接方式，则可以根据模型的引脚位置调整走线方向，优化设备内部的空间布局。

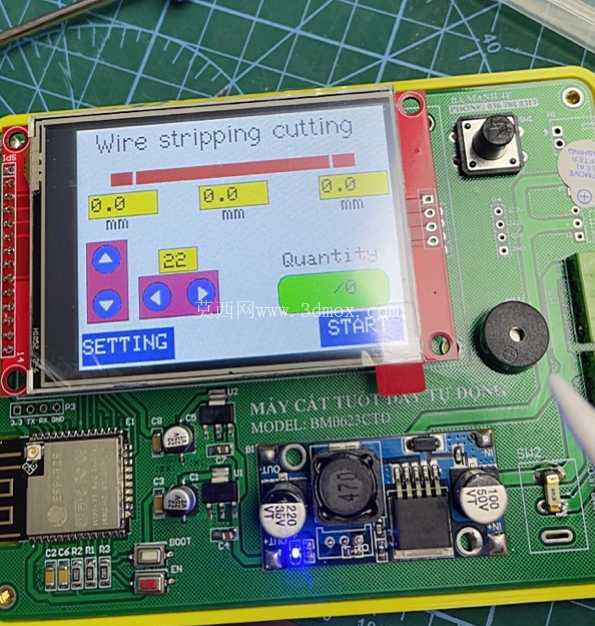

在实际项目应用中，这类显示模组的三维模型可以大幅缩短结构设计的周期，以往选型这类配件时，往往需要等待实物到手才能测量尺寸开展结构设计，现在通过精准的三维模型，可以同步开展硬件选型与结构设计工作，在外壳开模或者3D打印打样前就完成所有安装位的匹配校验，减少打样返工的概率。同时模型中还原了屏幕显示区域的有效可视范围，在做UI界面布局设计时，也可以参考这个可视范围调整界面元素的位置，避免界面元素被屏幕边框遮挡。对于开源硬件开发爱好者来说，这个模型也可以直接用于项目外壳的3D打印设计，根据模型的外形尺寸定制适配的外壳，提升DIY项目的完成度。
