1602字符型蓝底液晶显示模组结构设计

　　在嵌入式开发、小型工控终端、教学实验装置这类场景里，字符型液晶显示模组是最常用的人机交互输出部件，不需要复杂的图形驱动逻辑，仅通过并行指令就能完成固定字符、自定义符号的显示输出，适配绝大多数8位、16位单片机的IO口驱动能力，不需要额外增加显存芯片就能完成基础信息展示，是低成本人机交互方案里的核心部件。这款162规格的字符液晶，采用蓝底白字的显示配色，相比黄绿屏在弱光环境下的字符辨识度更高，背光采用侧部导光结构，光线经过导光板匀化后覆盖整个显示区域，不会出现边角亮度不均的问题，日常使用时不需要额外增加外部补光，就能清晰读取屏幕上的两行字符内容，每行可显示16个58点阵的标准ASCII字符，也支持用户自行写入最多8个自定义字符，用来显示简单的状态图标、特殊符号。

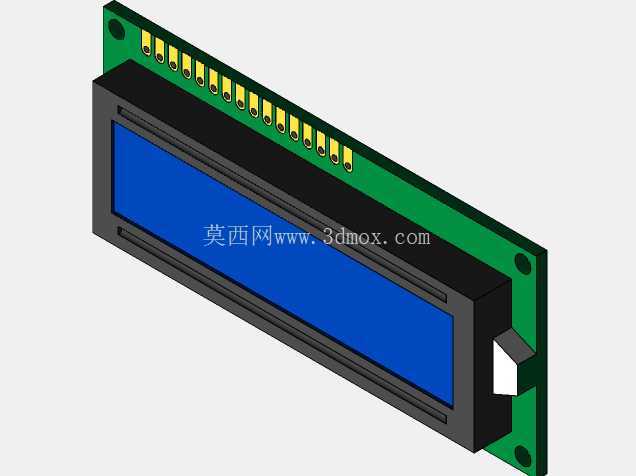

　　从结构设计上看，整个模组分为PCB背板、液晶夹持边框、显示玻璃层、背光组件四个核心部分，PCB板采用长条形布局，单侧引出16个直插式焊盘引脚，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插在面包板、开发板的对应排母上，也可以通过扁平排线连接到主控板的对应接口，安装时不需要定制特殊接插件，通用配件就能完成电气连接。PCB板的两个对角位置设计了直径3mm的安装固定孔，孔位距离板边留有足够的安装余量，既可以用铜柱配合螺丝将整个模组固定在设备面板的内侧，也可以通过卡扣结构嵌入面板预留的开孔里，安装边界的尺寸公差控制在0.1mm以内，和面板开孔配合时不会出现松动或者卡滞的问题。

　　液晶夹持边框采用黑色ABS材质注塑成型，边框的内槽尺寸刚好卡住液晶玻璃的边缘，既可以阻挡外部灰尘进入显示区域和背光层之间，也能避免组装时外力挤压导致液晶玻璃破裂，边框的台阶高度和面板开孔的沉台尺寸匹配，嵌入安装后正面和设备面板保持齐平，不会出现突出或者凹陷的情况，整体外观更整洁。实际选型使用时需要注意，这款模组的工作电压适配5V直流供电，背光部分单独引出引脚，可通过PWM信号调节背光亮度，也可以直接接固定电平保持常亮，驱动时序兼容标准的HD44780控制器协议，现有成熟的驱动代码可以直接移植，不需要重新编写底层驱动逻辑，能大幅缩短开发周期。在结构建模过程中，需要重点关注引脚的位置度公差，确保焊盘和排针焊接后不会出现偏移，导致和底座插接时出现针脚歪斜的问题；液晶玻璃和PCB板之间的导电橡胶条需要保持合适的压缩量，压缩量过小会出现接触不良导致显示缺划，压缩量过大则会压碎玻璃层，建模时边框的压合深度需要严格匹配橡胶条的自由高度和压缩比例。另外背光层的FPC排线需要预留足够的弯折空间，避免组装时排线被边框挤压断裂，PCB板上的元件布局都集中在屏幕背面的非安装区域，固定孔周围3mm范围内没有布置过高的元件，避免安装时铜柱和元件发生干涉。

　　这类字符液晶模组常被用在小型温控器、3D打印机控制端、电子秤显示面板、学生实验开发板、小型PLC的状态显示终端上，相比数码管只能显示数字的局限，它可以显示字母、符号和简单汉字，能传递更丰富的设备状态信息，相比大尺寸彩色TFT屏幕，它的成本更低、驱动更简单、功耗更小，不需要高速总线就能完成数据传输，对主控芯片的性能要求极低，非常适合对成本敏感、显示内容简单的嵌入式设备场景。建模时还原了模组的所有结构细节，包括引脚的倒角、安装孔的沉台、边框的脱模斜度、背光层的分层结构，导入装配体时可以直接用来做干涉检查，提前验证设备面板开孔尺寸、安装位置是否合理，避免实际打样后出现屏幕装不进去、接口和其他部件冲突的问题。
