小型CNC设备配套简易绘图笔固定支架

　　这款适配小型桌面级数控加工设备的笔架结构，主要面向桌面级创客加工场景设计，可直接搭载在常见的小型CNC运动滑台的Z轴执行端，替代原有加工主轴实现平面绘图、笔迹标记、软质材料轻量刻画的功能拓展。日常在创客空间、教学实训场景中，不少使用者会利用小型CNC设备做PCB板轮廓标记、纸质图案绘制、薄皮革表面划线作业，原有主轴夹持刻刀的方式在处理这类需要柔性接触的作业时，很容易出现压力过大划破材料、或者抬刀高度控制不当出现断墨、漏划的问题，这款笔架正是针对这类实际使用痛点做的结构优化。

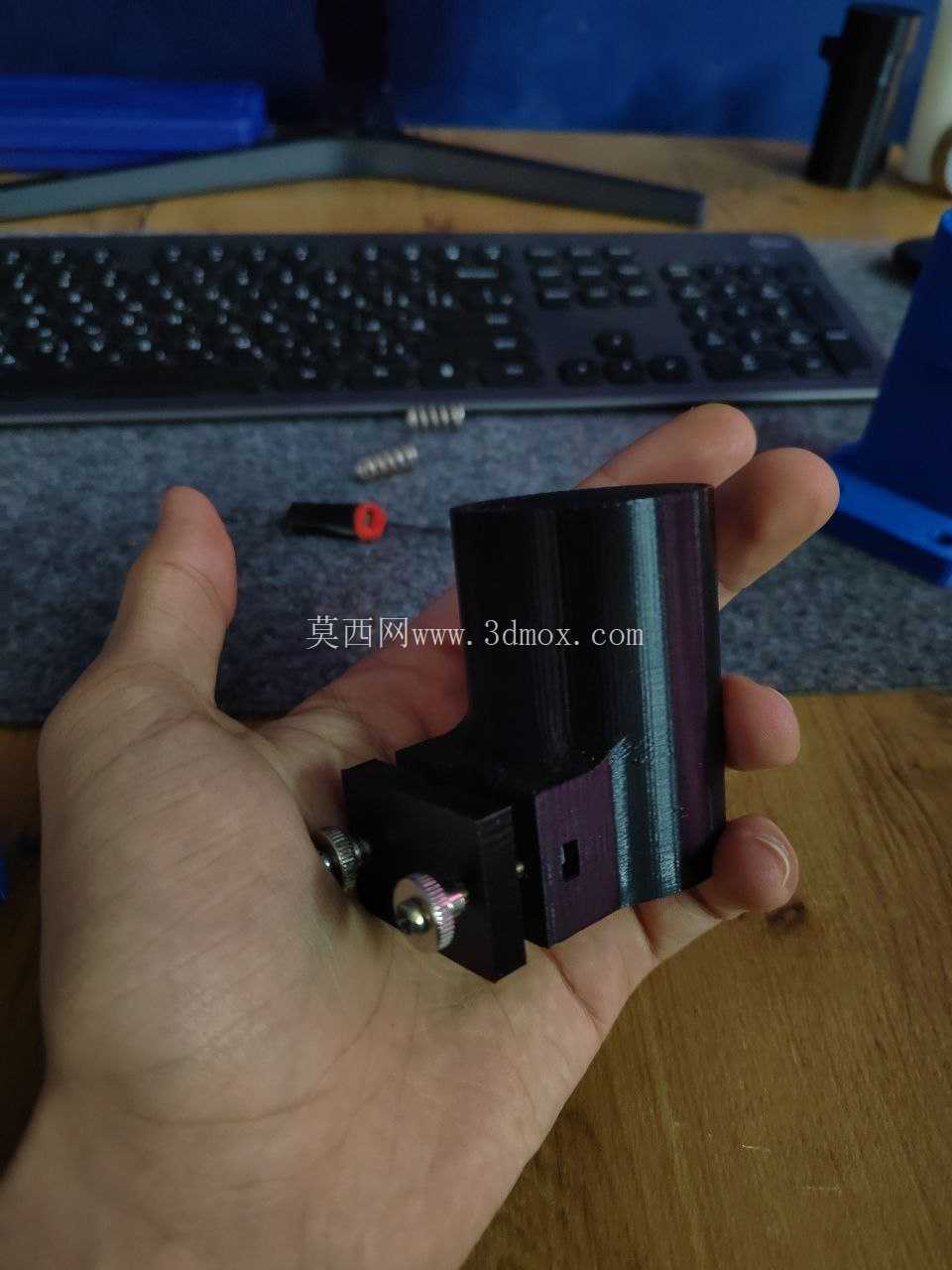

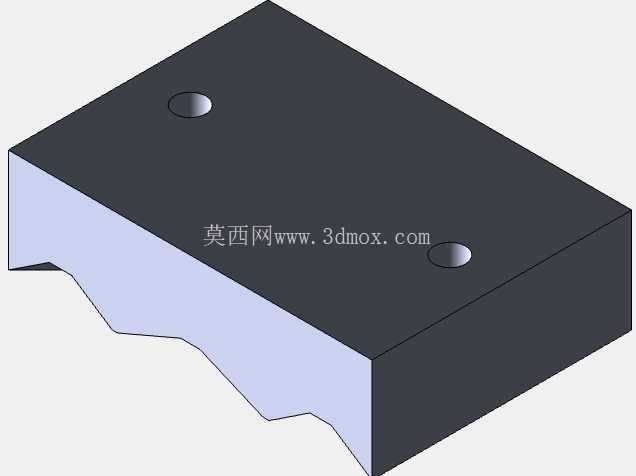

　　从结构设计逻辑来看，整体采用分体式夹持设计，主体安装座直接匹配原有主轴的安装孔位，不需要对设备原有结构做打孔、攻丝等二次改装，直接替换原有主轴固定压块即可完成安装，安装边界完全适配3018、3080这类常见小型桌面CNC的Z轴滑台安装尺寸，安装座的厚度控制在12mm以内，不会占用过多Z轴有效行程，安装后Z轴的剩余有效抬升高度可以满足100mm以内的常规绘图作业需求。笔夹部分采用侧向顶丝固定结构，可适配直径8mm到12mm之间的常规记号笔、绘图笔、针管笔，顶丝端部做了尼龙垫片设计，夹紧时不会刮花笔身塑料外壳，同时可以避免硬接触导致的笔身变形、出墨不畅问题。笔架的伸出长度做了精准的尺寸匹配，安装后笔尖的初始位置和原有装夹刻刀时的刀尖基准面保持一致，使用者不需要重新对刀、重新设置工件坐标系，直接替换后就可以沿用原有加工文件的坐标参数，大幅降低功能切换的调试成本。考虑到绘图作业时笔尖需要和加工面保持稳定的接触压力，笔架在笔身夹持位预留了10mm的上下浮动余量，配合笔身自带的弹簧回弹结构，可以在加工面存在0.5mm以内平面度误差时，依然保持笔尖和纸面的稳定接触，不会出现局部线条过粗、断墨的问题。

　　在实际应用场景中，这款笔架除了常规的平面绘图作业，还可以搭配导电银浆笔完成柔性电路板的线路绘制，搭配高温记号笔完成金属工件下料前的轮廓标记，相比传统的人工划线，依托设备的数控运动精度，可以实现0.1mm以内的划线定位精度，完全满足小型零件加工的划线定位要求。结构设计上没有采用复杂的多零件装配结构，整体只有安装座、夹持顶丝、浮动限位块三个零件，没有易损的弹性零件，长期使用不需要频繁维护，所有棱角位置都做了R2的倒角处理，安装时不会划伤操作人员的手部，整体重量控制在85g以内，不会给Z轴步进电机带来额外的负载，不会影响Z轴的运动响应速度和定位精度。

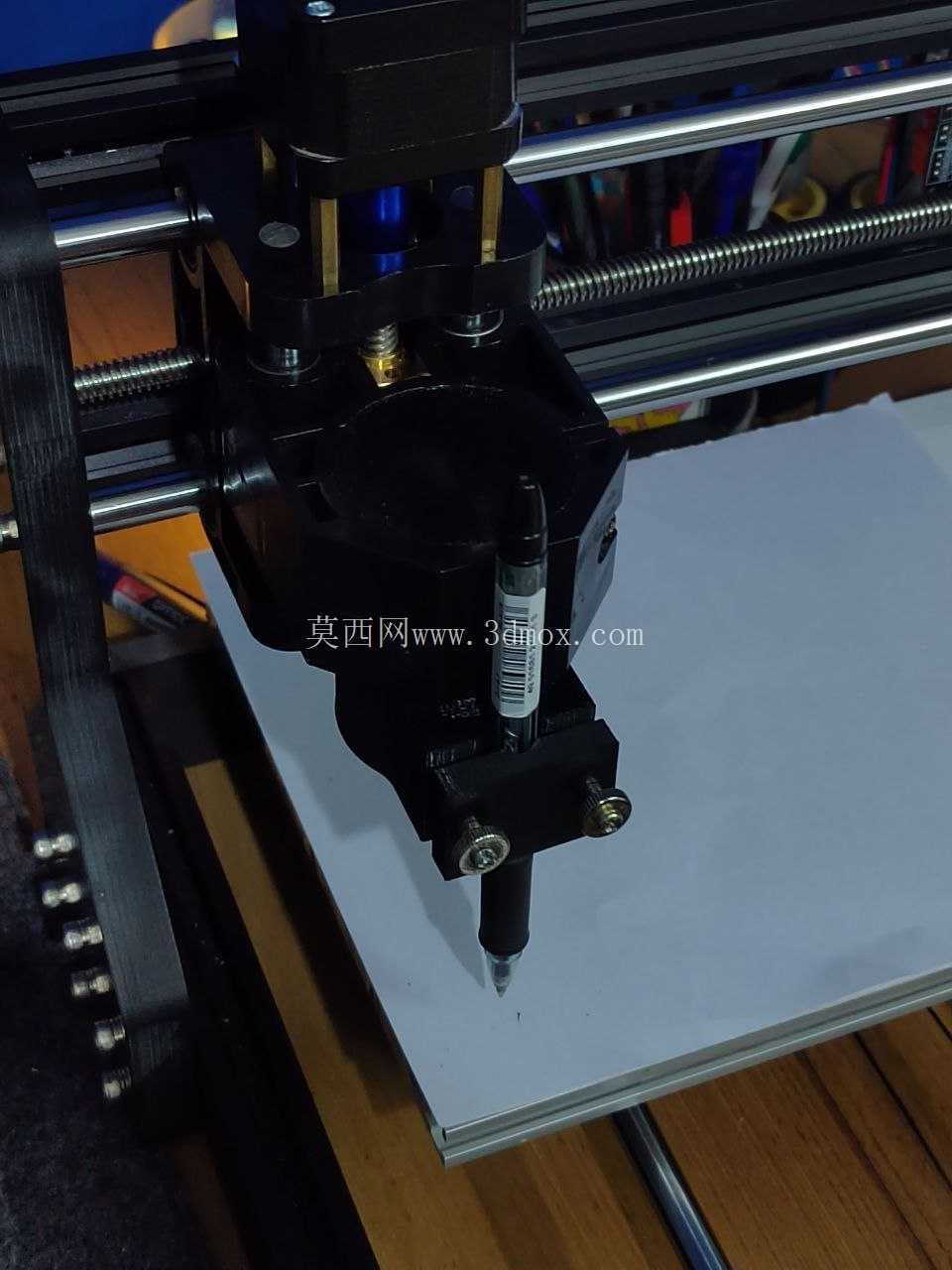

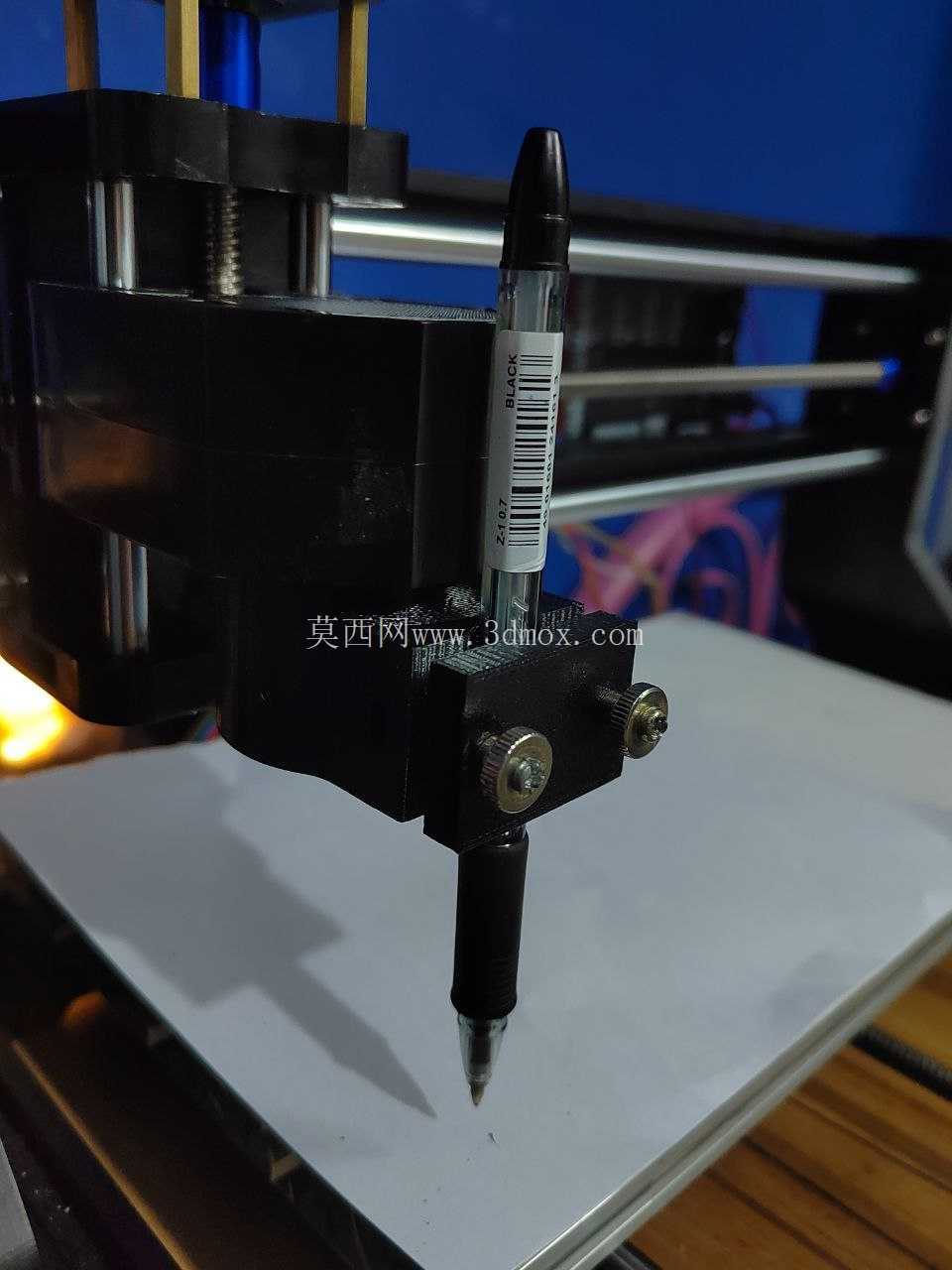

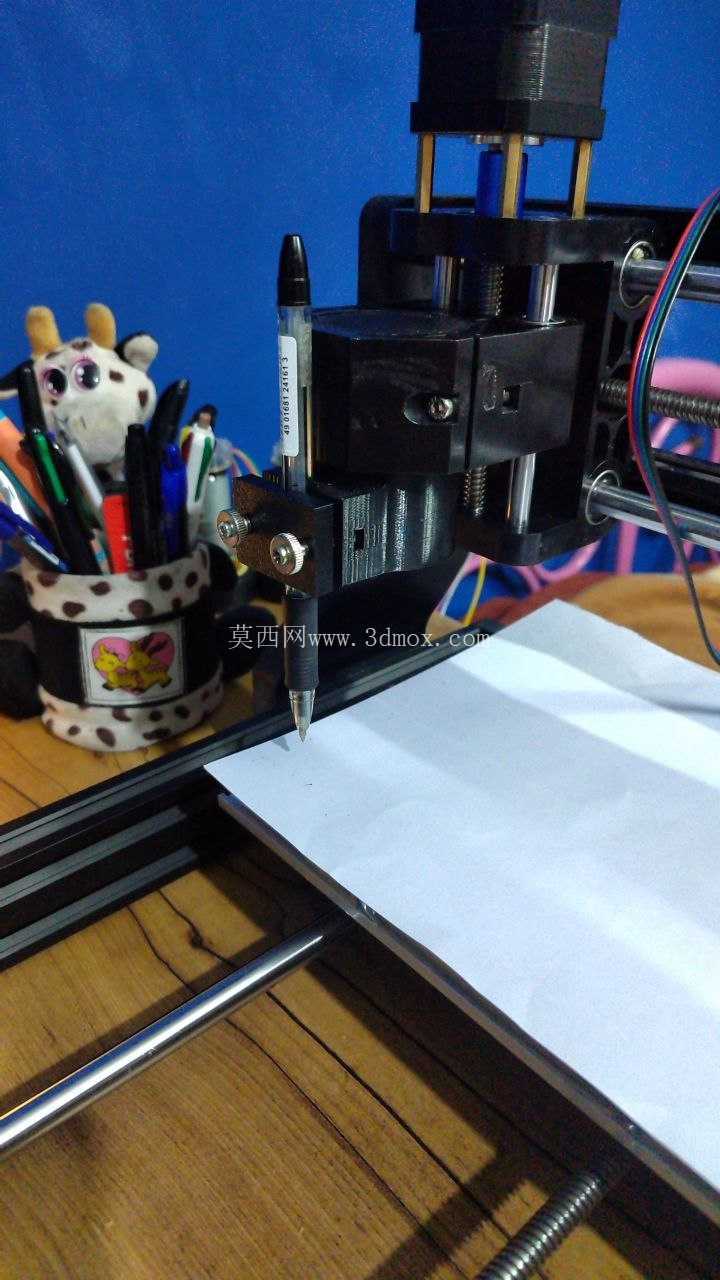

　　安装时只需要将原有主轴的两个固定螺丝松开，取下主轴后将笔架安装座卡入原有主轴安装位，拧紧固定螺丝后装入绘图笔，调整笔尖伸出长度到接触工件表面后锁紧顶丝即可完成全部安装流程，整个改装过程不需要借助专用工具，普通使用者在5分钟以内即可完成功能切换。在做连续绘图作业时，笔架的侧向开孔设计可以方便使用者观察笔身的剩余墨量，不需要拆下笔架就可以及时更换笔具，配合设备的自动换刀点位设置，还可以实现多色笔的自动切换作业，满足多色图案绘制、不同类型标记线区分的作业需求。针对部分使用者会用设备做浮雕表面标记的需求，笔架的浮动结构可以适应最大2mm的表面起伏，在有轻微弧度的工件表面也可以完成连续的线条绘制，不会出现笔尖卡滞、划破工件表面的问题。
