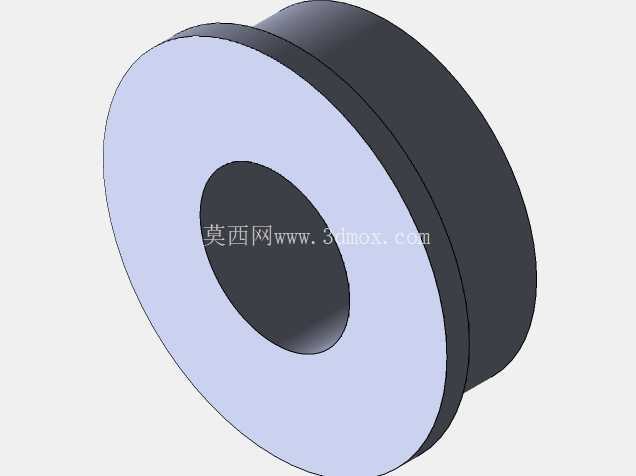

MF84ZZ带法兰微型深沟球轴承结构设计

在消费电子、小型精密传动机构的设计选型中，微型带法兰轴承的应用场景覆盖极广，从微型伺服输出端的径向支撑，到小型翻盖结构的铰接转轴，再到精密检测设备的导向轮组，这类小尺寸轴承的安装精度、径向跳动控制、轴向限位能力，直接决定了整套小型机构的运行稳定性与使用寿命。MF84ZZ这类带法兰挡边的微型深沟球轴承，最核心的设计优势就在于集成了轴向限位的法兰结构，不需要额外加工轴承端盖或者轴用挡圈来完成轴承的轴向固定，对于安装空间极度受限的微型设备来说，能大幅简化安装位的结构设计，减少周边零件的加工工序，同时也能避免额外固定零件带来的装配累积误差。

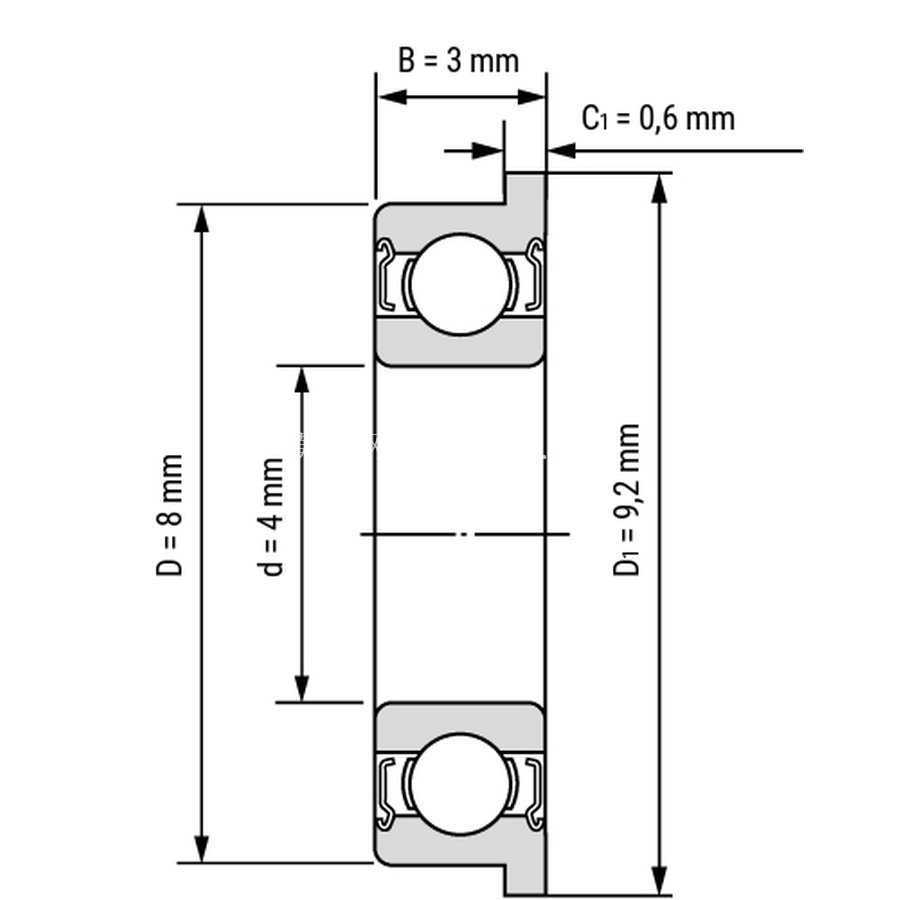

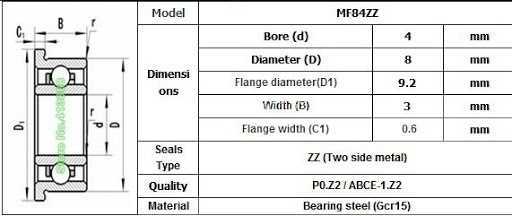

从实际结构设计的角度看，这款轴承的尺寸边界完全适配4mm轴径的微型传动场景：内圈内径为4mm，刚好匹配常用的微型输出轴、铰接销轴的直径规格，不需要额外做轴径的变径处理；外圈主体外径为8mm，对应的安装座孔可以直接加工成8mm的光孔，压装即可完成径向定位；法兰端的外径为9.2mm，法兰厚度方向的倒角C1为0.6mm，这个倒角设计一方面是为了压装时起到导向作用，避免安装时法兰端面与安装座孔的棱边发生磕碰导致法兰变形，另一方面也能在压装到位后，让法兰端面与安装座的贴合面完全贴合，不会因为棱边的毛刺导致轴承安装倾斜，影响旋转精度。轴承整体宽度为3mm，这个厚度尺寸在微型轴承里属于薄型设计，适合安装在轴向空间紧凑的位置，比如小型折叠设备的铰接位、微型风扇的电机转子支撑位，不会占用过多的轴向安装空间。

带双面铁封的ZZ结构设计，是这类微型轴承适配多尘工况的核心特性，双面的金属防尘盖可以阻挡外界的粉尘、碎屑进入轴承内部的滚道区域，避免滚动体与滚道之间因为异物侵入出现早期磨损，在消费电子的外露转轴、小型户外便携设备的传动位，这种密封结构不需要额外添加密封件就能满足基础的防尘需求，同时金属防尘盖的接触阻力极小，不会给轴承的旋转带来额外的扭矩损耗，对于需要低启动扭矩的微型传动场景来说，比接触式橡胶密封的适配性更好。

在建模设计这类轴承的时候，首先要明确各个尺寸的公差配合要求：内圈与轴的配合一般选用过渡配合，保证内圈与轴同步旋转，不会出现内圈跑圈的问题；外圈与安装座孔的配合选用间隙较小的间隙配合，方便压装的同时，避免外圈在座孔内出现滑动。滚道的曲率设计要匹配钢球的直径，保证钢球与内外圈滚道的接触角符合深沟球轴承的设计要求，既能承受径向载荷，也能承受一定数值的轴向载荷，法兰与外圈的衔接位置要做合理的圆角过渡，避免应力集中导致法兰在压装或者承受轴向载荷的时候出现断裂。保持架的结构采用浪形冲压保持架，刚好兜住每一颗钢球，保证钢球在滚道内均匀分布，不会出现钢球扎堆的情况，同时冲压保持架的重量极轻，不会增加轴承的整体转动惯量，适配高速旋转的微型工况。

实际选型应用的时候，要注意安装位的加工精度：安装座孔与轴的同轴度要控制在合理范围内，避免轴承安装后出现内外圈倾斜，导致旋转时卡滞、噪音过大的问题；法兰的贴合面要保证平面度，不能有凸起或者凹陷，否则压装后轴承会受到额外的倾覆力矩，严重影响轴承的使用寿命。压装的时候要注意施力位置，压装内圈的时候力只能作用在内圈端面，压装外圈的时候力只能作用在外圈端面，绝对不能通过滚动体来传递压装力，否则会导致滚道出现压痕，直接造成轴承报废。这类微型法兰轴承常被用在4G通讯设备的天线转轴、小型步进电机的输出端支撑、微型滑轮组的轮体支撑、精密仪器的微调机构导向位，在这些场景里，集成法兰的设计不需要额外设计轴向固定结构，能把整个支撑组件的零件数量压缩到最少，既降低了装配的复杂度，也减少了整体结构的重量，完全符合小型精密设备轻量化、紧凑化的设计趋势。
