带安装引脚的微动行程限位开关结构

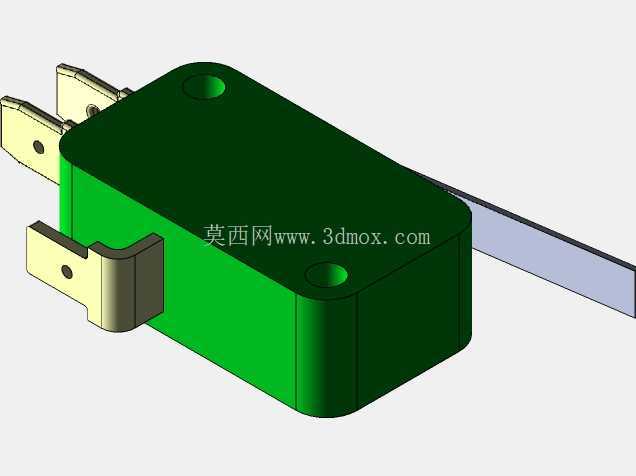

　　这类带直柄触发臂的微动开关，在工业自动化生产线、小型家电控制回路、通讯设备舱体触发机构里都有极高的出镜率，核心作用是通过机械位移触发电信号通断，完成位置检测、行程限位、状态反馈这类基础但关键的控制功能。从结构设计逻辑来看，这款开关采用了密封式矩形塑壳主体，外壳选用耐温阻燃的工程塑料注塑成型，边角做了圆弧过渡处理，既避免装配时刮伤操作人员或相邻线材，也能减少壳体应力集中，提升日常使用中的抗磕碰能力。壳体顶面预留了两个沉头安装孔，安装时可以直接用螺丝穿过孔位固定在设备安装板上，沉头设计能让螺丝头部完全没入壳体表面，不会突出干涉触发臂的动作行程，也不会在设备运行过程中剐蹭周边运动部件。

　　开关一侧伸出三个带折弯结构的导电插脚，插脚采用镀锡铜材冲压成型，表面做了钝化处理防氧化，折弯角度经过精准校核，既保证插脚插入配套接线端子时的插拔力处于合理区间，不会出现接触松动或插拔过紧损伤端子的问题，也能让插脚与塑壳内部的触点组件形成可靠的导电连接，避免长期通断过程中出现接触电阻过大发热的情况。伸出壳体的长条形触发臂采用弹性金属片冲压而成，臂身平直度控制在较高精度范围内，触发端延伸长度覆盖了常规设备的触发行程需求，当外部机械结构触碰触发臂并下压到额定行程时，内部的快动触点会完成瞬时切换，动作响应延迟控制在毫秒级，能精准捕捉设备的位置到位信号，不会因为触点动作滞后出现控制逻辑误判。

　　从安装边界来看，这款开关的整体外形尺寸紧凑，塑壳主体的长宽高比例适配多数小型设备的安装空间，三个插脚的排布间距符合通用微动开关的接线规范，替换同规格产品时不需要重新调整安装板开孔位置或接线端子布局，能大幅降低设备维护时的替换成本。在实际选型应用中，这类开关常被用在通讯机柜的门体状态检测场景，柜门开合过程中触碰触发臂，就能反馈柜门的开闭状态给主控系统；也会用在小型自动化送料机构的行程末端，当送料滑台移动到设定位置触碰开关触发臂，就会给控制系统发送停止信号，避免滑台超程碰撞设备结构。

　　设计这款开关的三维模型时，重点还原了插脚的折弯角度、触发臂的弹性形变空间、安装沉孔的深度与孔径参数，所有配合面的公差都按照常规五金冲压件与注塑件的配合精度设定，比如塑壳与插脚的配合间隙控制在0.05mm以内，既保证插脚装配时能顺利压入壳体，也不会因为间隙过大出现插脚晃动影响接触稳定性。触发臂与壳体内部触点机构的连接位置做了细节还原，能直观看到触发力的传递路径，方便结构设计人员在做设备整体布局时，校核触发臂的触碰角度、压下行程是否在开关的额定工作范围内，避免因为安装位置偏差导致开关触发力不足或者过压损坏内部触点。壳体表面的分型线位置也按照实际注塑工艺做了还原，能给后续做壳体开模设计的工程人员提供参考，规避分型线设置在安装贴合面导致安装不平的问题。
