VL53L1X飞行时间测距传感器模块

在嵌入式感知、小型机器人避障、智能设备近距检测的场景里，测距模块的选型直接决定了整套感知方案的响应速度与检测精度，VL53L1X这类基于飞行时间原理的测距模块，是当前小尺寸近距离检测场景里适配性极强的硬件方案。从实际工程应用的角度看，这款模块的核心功能是通过发射特定波长的激光，计算光线从发射到经被测物体反射回接收端的时间差，换算得到模块与被测物体之间的直线距离，相比传统的红外反射测距、超声波测距方案，它的检测精度可以达到毫米级，最远有效检测距离能够覆盖4米范围，不会像超声波模块那样容易受被测物体表面材质吸音特性、环境气流扰动的影响，也不会像普通红外测距那样受环境光线明暗、被测物体表面颜色反射率差异的干扰，在各类室内外常规光照环境下都能输出稳定的距离数据。

从模块本身的设计思路来看，整个器件采用紧凑的板载集成设计，将VCSEL激光发射器、SPAD光电二极管阵列、信号处理芯片全部集成在一块小型PCB板上，板载的排针引脚采用标准2.54mm间距设计，既可以直接插装在面包板上做原型验证，也可以通过排针焊接在用户自定义的主控板上，不需要额外设计复杂的激光驱动、信号调理电路，大幅降低了硬件开发的周期。模块的通信接口采用标准I2C总线，只需要两根信号线就可以和主控芯片完成数据交互，不需要占用过多的IO资源，对于IO资源紧张的小型嵌入式主控来说十分友好，板上预留的电源引脚支持常规3.3V与5V电压输入，能够适配绝大多数嵌入式主控板的供电电平，不需要额外增加电平转换电路。

在实际安装适配层面，这款模块的PCB外形方正，四个角预留了标准安装孔位，可以通过M2规格的铜柱或者螺丝直接固定在设备壳体内部的安装柱上，模块的激光发射与接收窗口位于板卡正面中心位置，安装时只需要保证窗口前方无遮挡、与被测面保持垂直即可，不需要额外调整安装角度。模块整体厚度较薄，即使是内部空间局促的小型智能门锁、桌面服务机器人、手持检测设备，也能轻松找到合适的安装位置，不会和其他板卡、结构件产生空间干涉。

从实际落地的应用场景来看，这类测距模块常被用在小型移动机器人的前后避障检测，安装在机器人底盘四周，实时检测与周边障碍物的距离，给主控提供避障决策的距离数据；也可以用在智能卫浴设备的人体接近检测，替代传统的红外人体感应探头，提升检测的准确性，减少误触发；在自动化设备的物料到位检测场景里，它可以安装在料道侧边，实时检测料道内物料的堆叠高度、到位情况，相比光电开关它可以输出连续的距离数值，而不只是简单的有无开关量信号，能够给设备控制系统提供更丰富的状态数据；在智能家居领域，它还可以集成在自动开合的柜门、升降桌面的结构里，检测开合过程中是否有障碍物阻挡，及时停止动作避免夹伤。

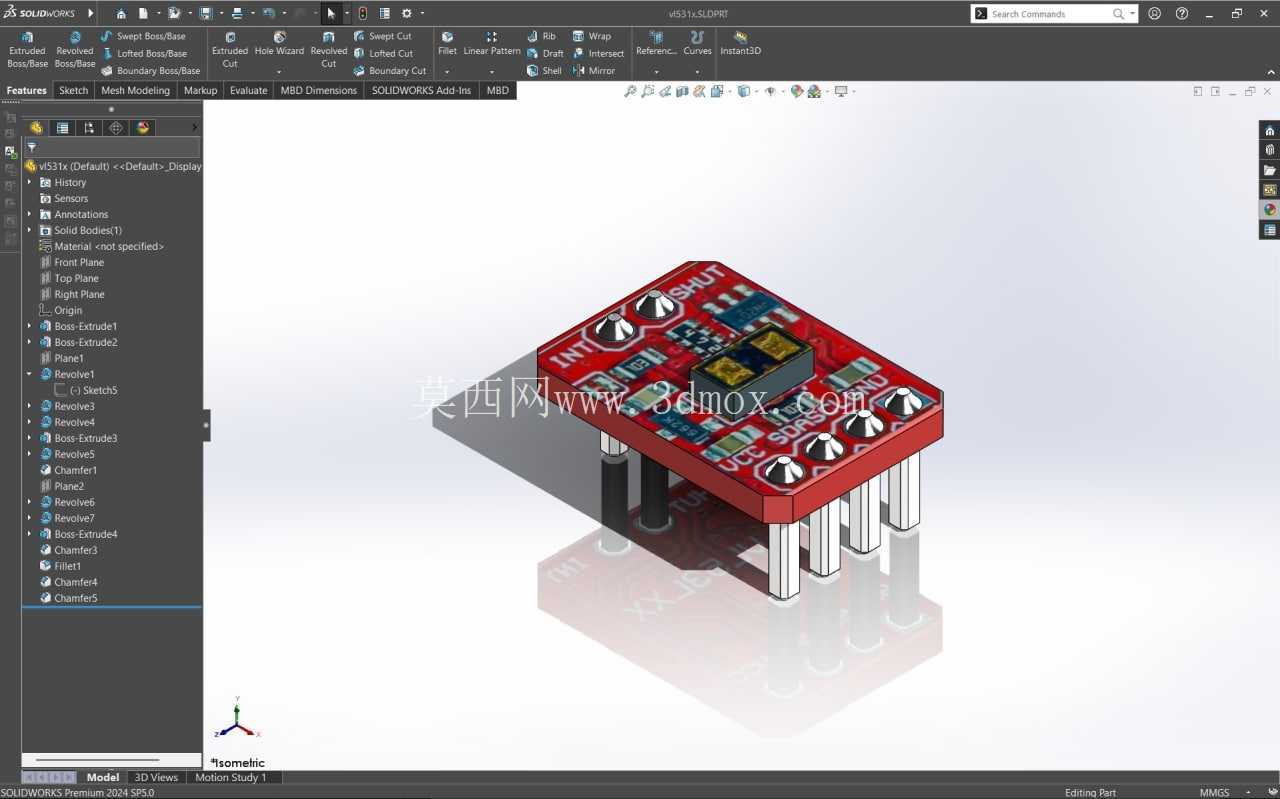

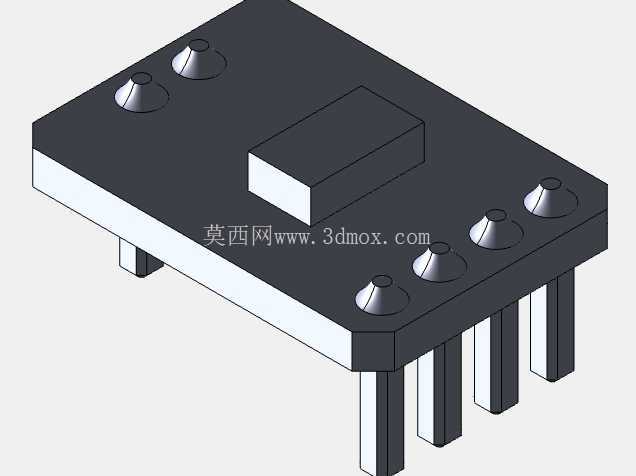

在结构建模过程中，需要重点还原模块的PCB板轮廓、排针引脚的伸出长度与间距、板上电子元器件的高度分布，尤其是激光发射接收窗口的位置精度，因为这直接关系到结构设计时的开孔位置是否准确，如果开孔位置偏移遮挡了窗口，会直接导致测距数据失准。建模时还要注意排针的尺寸公差，保证排针间距符合标准2.54mm的规范，避免后续制作实物时出现插装错位、无法焊接的问题，板上安装孔的位置与孔径也要严格按照实际尺寸还原，方便结构工程师在做整机装配时直接调用模型完成干涉检查，不需要反复核对实物尺寸调整安装位。
