冷热冲击式冷却烘烤一体设备结构

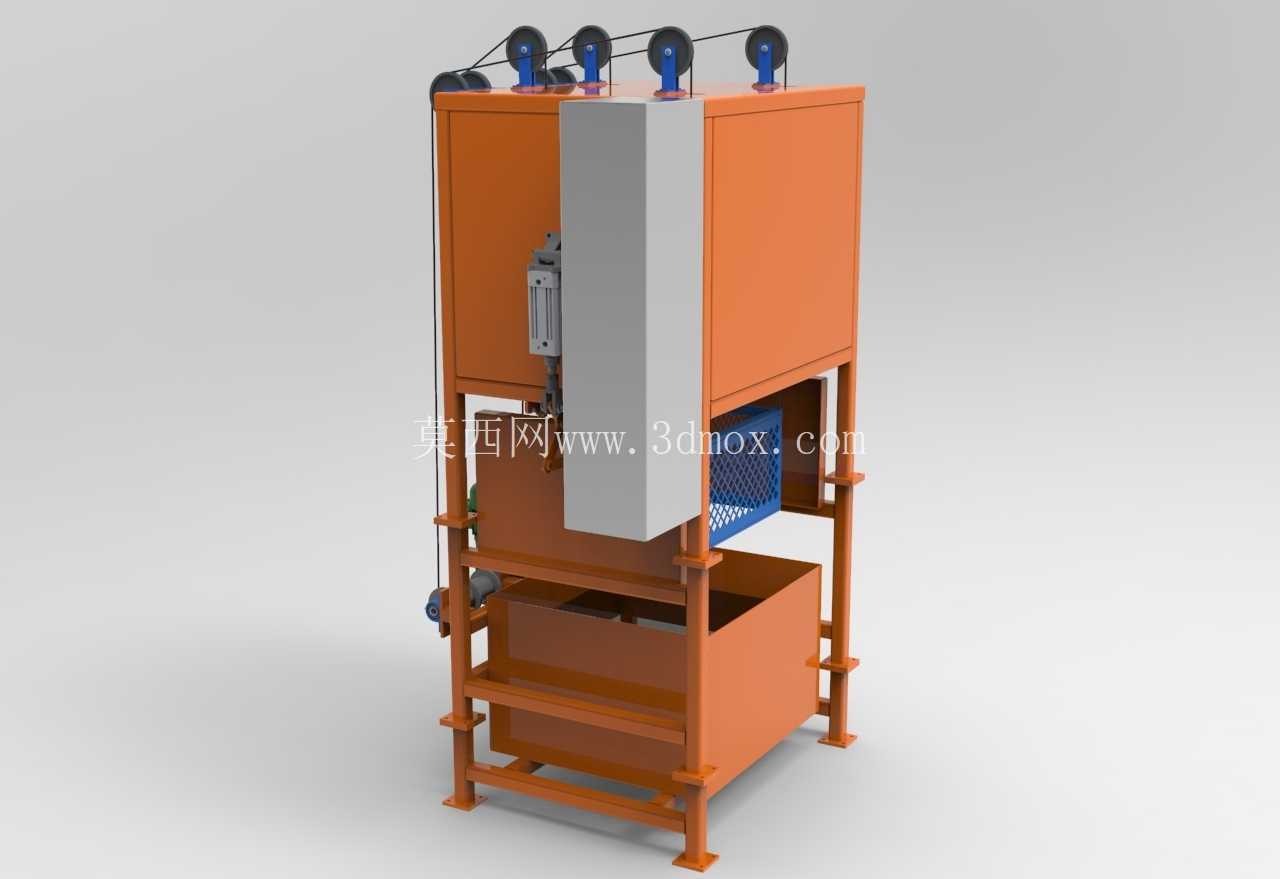

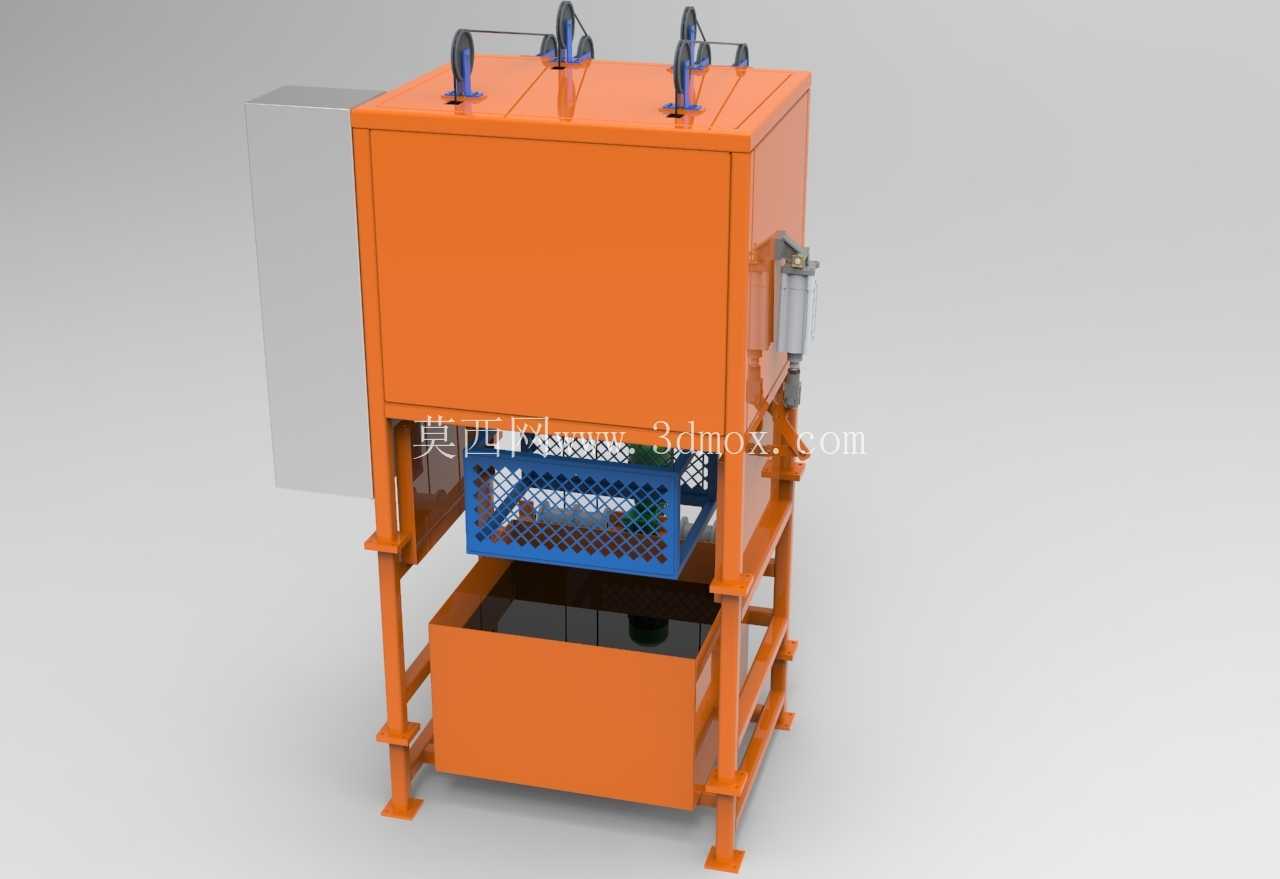

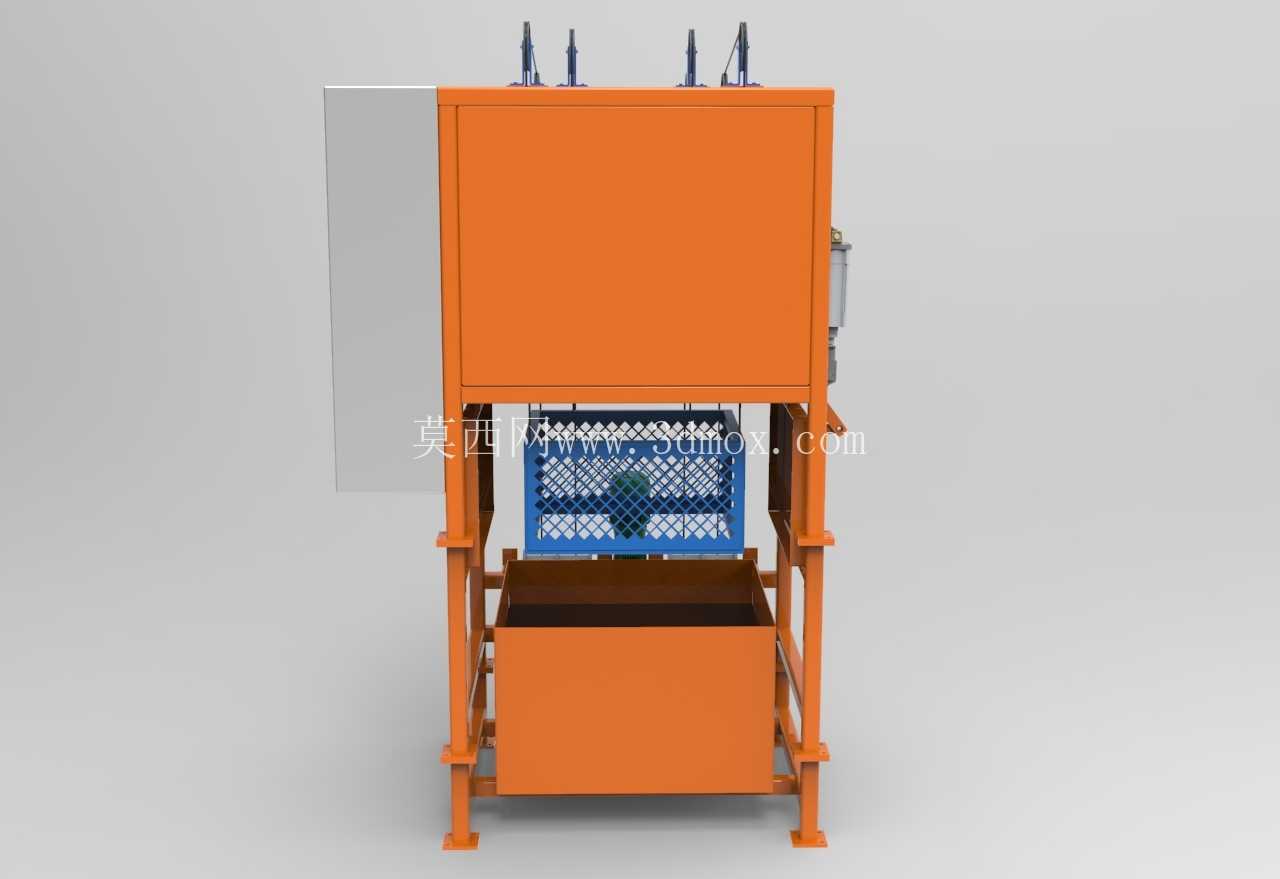

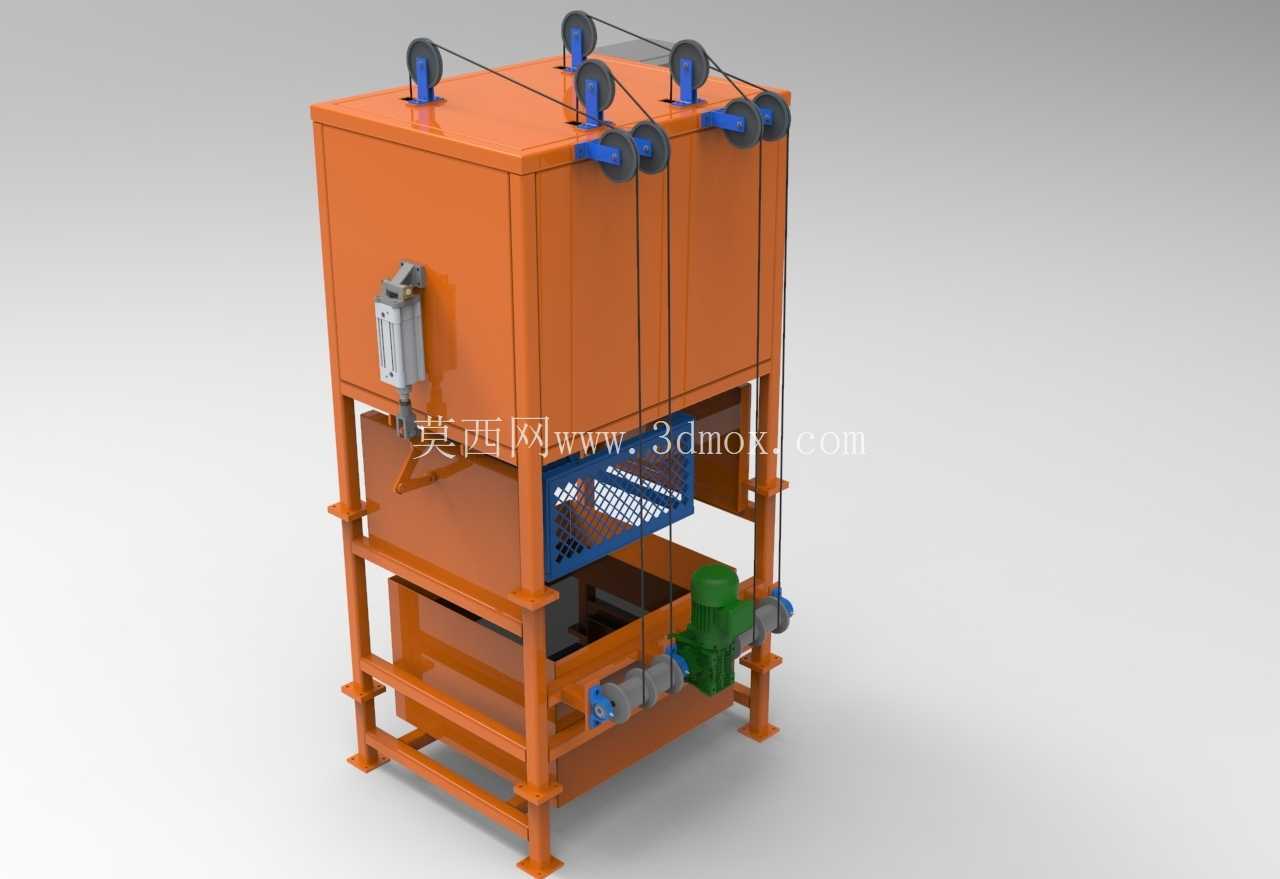

　　在精密零部件后处理、电子元器件可靠性验证、复合材料固化定型等生产场景中，单一功能的加热或冷却设备往往需要配套物料转运工装，不仅增加工序间的等待时长，还容易在转运过程中引入磕碰、温变不可控等干扰因素，这类冷热一体处理设备的设计初衷，就是解决跨温区工序衔接的痛点。从结构布局来看，设备采用立式分层框架设计，底部为承力机架，采用型钢焊接后做表面喷塑处理，四个支脚预留安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需保证机架水平度偏差不超过1.5mm/m，避免内部料篮升降过程中出现卡滞。

　　上层为封闭加热腔体，腔体侧壁填充硅酸铝保温棉，减少热量向外散失，降低设备运行时的表面温升，避免操作人员误触烫伤；腔体顶部安装气动执行元件，带动内部的物料承载篮做垂直升降动作，料篮采用网格镂空结构，既保证冷热气流可以充分穿过物料堆层，提升温变效率，又能承接加工过程中掉落的碎屑，避免落入下层腔体造成污染。中层为过渡衔接区域，设置可开合的防护网门，日常运行时网门处于关闭状态，防止人员肢体伸入设备运行区域，设备维护时可打开网门对内部升降导轨、气动管路进行检修。下层为冷却腔体，可根据工艺需求接入风冷或者冷媒循环管路，实现物料从高温状态快速降温的工艺要求。

　　设计过程中，需要重点核算升降导向机构的同轴度，两根垂直导轨分别固定在机架左右两侧的立柱上，导向滑块与料篮框架刚性连接，保证升降过程中料篮无偏摆，行程上下端设置缓冲限位块，避免硬碰撞造成结构件变形。气动回路的设计需要匹配负载重量，选择合适缸径的气缸，配套节流阀调节升降速度，防止速度过快造成物料散落。设备的外形宽度控制在1200mm以内，深度控制在1000mm以内，整体高度不超过2200mm，适配常规工业厂房的车间通道宽度与门洞尺寸，不需要对现有厂房结构做改造即可完成进场安装。侧面预留的管路接口统一布置在设备右侧，距离地面高度1200mm，方便现场对接电源、压缩空气以及冷却介质管路，减少现场布管的弯折次数。

　　在功能实现上，设备可完成高温烘烤、快速冷却的连续工序，物料装入料篮后先升入上层加热腔完成保温烘烤，达到工艺时长后料篮下降进入下层冷却腔，关闭上下腔体之间的隔热闸板后启动冷却流程，全程不需要人工转运物料，既降低操作人员的劳动强度，又能保证工艺参数的一致性，避免人工转运过程中温降速率不可控影响最终处理效果。隔热闸板采用耐高温硅胶条做密封，在两个腔体同时工作时阻断冷热气流交换，降低能耗损失。设备外部的操作面板预留手动/自动切换旋钮，调试阶段可通过手动按钮单独控制升降、加热、冷却各个动作，正式生产时切换到自动模式，按照预设的工艺参数自动完成全流程动作。结构建模过程中，所有焊接件都预留了焊接收缩余量，装配位置的连接孔采用长圆孔设计，抵消焊接变形带来的装配误差，方便现场安装调试时调整位置。机架底部的支脚可做小范围的高度调节，抵消地面不平整带来的水平度偏差，不需要额外加装垫铁即可完成调平。
