xArm6机器人配套视觉气动夹爪结构

　　这套末端执行结构是专为xArm 6六轴协作机器人开发的作业端组件，核心解决3C电子装配、轻工小件分拣、实验室样本转运场景下的柔性抓取+视觉定位复合需求，区别于常规单功能夹爪，它把视觉感知单元和气动夹持模块做了集成式布局，不用在机器人法兰端额外堆叠转接支架，能最大程度保留协作臂原有的负载余量和运动灵活性。从结构布局来看，整套组件的安装基准完全匹配xArm 6末端的标准法兰接口，安装面做了定位销孔预留，现场换装时不需要反复调校同轴度，锁紧后整体重心落在法兰中心轴线上，机器人高速往复运动时不会产生额外偏载力矩，能有效降低关节电机的持续负载，延长协作臂的使用寿命。

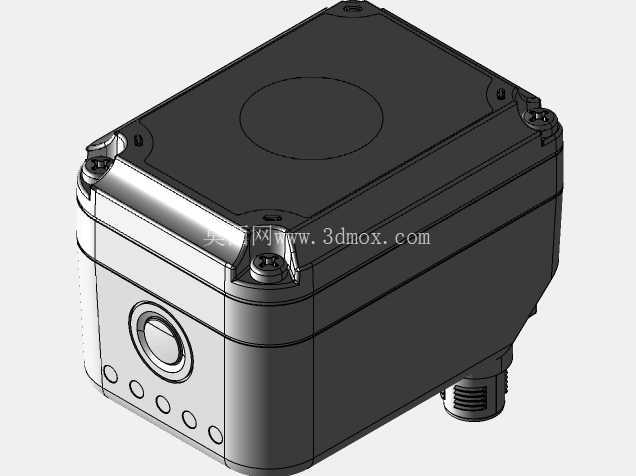

　　夹持模块采用平行气动夹指设计，夹指行程覆盖常见小件的尺寸范围，针对不同材质的工件可以更换适配的夹指垫块，比如接触硅胶件、塑料壳体时用防滑聚氨酯垫块，接触金属机加工件时用硬质合金定位垫块，不需要改动主体气路结构就能快速切换作业场景。集成的Datalogic视觉相机安装位置经过反复调校，镜头光轴和夹爪的夹持中心保持固定偏移量，这个偏移参数在机器人控制系统里做预标定后，相机识别到工件位置后能直接换算出夹爪的运动路径，不需要每次作业前重新做手眼校准，能大幅缩短产线换型的调试周期。

　　气路走线和视觉线缆全部做了内置式布局，顺着夹爪基座的走线槽延伸到机器人本体的内部走线通道，外部没有裸露的拖链和飞线，避免机器人运动过程中线缆和周边工装、工件发生剐蹭缠绕，在紧凑的工位布局里也能顺畅完成全角度运动。夹爪基座的主体结构采用硬质铝合金加工，表面做硬质阳极氧化处理，在保证整体结构刚性的前提下尽可能压缩自重，不会过度占用xArm 6的额定负载，预留的安装孔位还支持拓展加装真空吸盘、吹气清理喷嘴等附加模块，适配更多差异化的作业需求。

　　实际应用中，这套组件可以完成散乱工件的无序抓取、装配位的视觉对位、工件表面缺陷的初检等复合工序，不需要在工位周边额外架设固定视觉支架，能减少工位的硬件投入成本，同时因为视觉单元随末端运动，可以从不同角度采集工件信息，识别准确率比固定相机方案更高。设计过程中充分考虑了协作机器人的安全特性，夹爪的所有外露边角都做了圆角钝化处理，夹持力可以通过气路压力调节在合适区间，和人员协同作业时不会造成磕碰伤害或者工件夹损，气路接口采用标准快插接头，现场维护时更换气管或者密封件不需要特殊工具，日常运维难度很低。安装边界上，整套组件收拢状态下的外轮廓尺寸控制在紧凑范围内，在狭窄的设备内部作业时也不会和周边结构发生干涉，法兰连接面的锁紧螺丝采用内六角圆柱头螺丝，沉孔深度经过核算，锁紧后螺丝头不会突出安装面，保证连接面完全贴合，不会出现松动偏移的问题。
