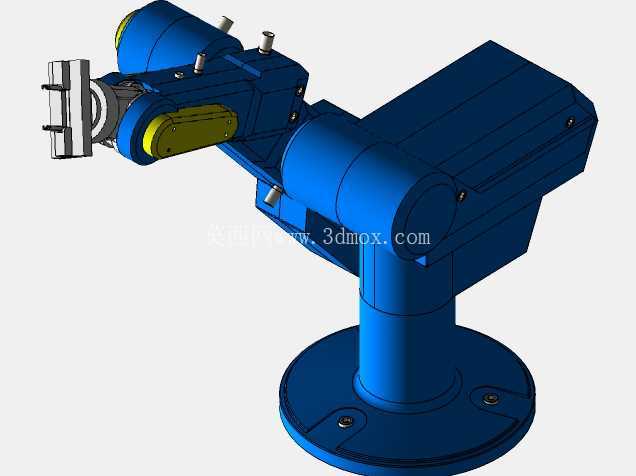

Scbot-ER9多关节教学工业机械臂

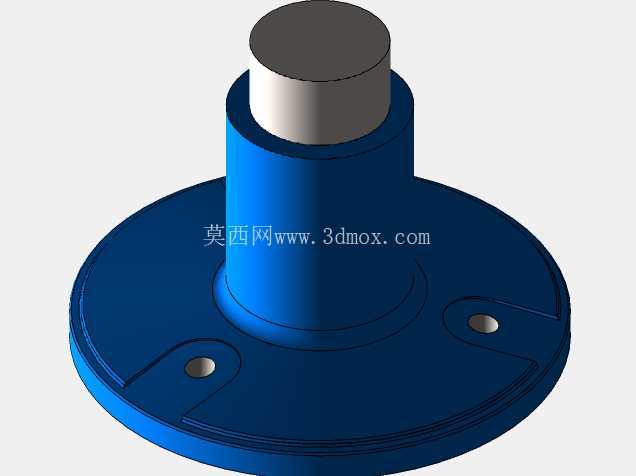

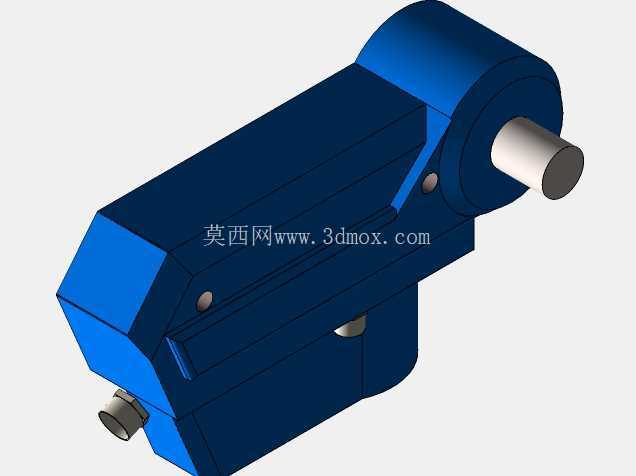

　　从关节布局来看，这款机械臂采用五轴转动结构，腰座关节可实现300度范围内的水平回转，能覆盖底座前方大半圆形的作业区域，大臂与小臂的铰接关节采用双支撑轴承结构，在承受末端负载时不会出现关节侧偏的问题，大臂的抬升角度范围覆盖水平向下15度到水平向上75度，小臂的弯折角度可实现0到160度的调节，配合腕部的两个转动关节，末端执行器可以灵活调整姿态，到达作业范围内的任意空间点位，重复定位精度可控制在0.5mm以内，完全满足轻载搬运、工件分拣、轨迹模拟类的作业需求。这款多关节机械臂的结构设计完全围绕桌面级实训场景与轻载工业搬运场景打造，底座采用圆形法兰式安装结构，安装孔位沿底座圆周均匀分布，安装时可直接通过螺栓固定在实训台台面或者轻型流水线的侧边支架上，底座的整体直径控制在220mm范围内，整体安装占用的台面空间不超过一张A3纸的幅面，完全适配高校实训教室的桌面布局，也能嵌入小型自动化产线的窄工位中，不会占用过多的设备排布空间。

　　末端执行器采用平行夹爪的安装接口，接口处预留了标准的气动接头安装位与传感器走线槽，用户可以根据实际作业需求更换气动夹爪、真空吸盘、画笔夹具、焊枪模拟头等不同的执行末端，不需要额外对腕部结构进行二次加工，接口的适配性覆盖了绝大多数桌面级实训项目的末端配件需求。在结构细节设计上，所有关节的驱动电机都内嵌在臂体内部，没有外露的走线与突出的电机外壳，臂体外壳采用圆弧过渡设计，不会在关节转动时出现夹线或者磕碰周边设备的问题，臂身的黄色装饰区域其实是关节维护盖板的位置，拆开盖板就能直接看到内部的同步带传动结构与限位开关，日常维护调整皮带张紧度、更换限位传感器时不需要完全拆解臂体，能大幅降低实训场景下的设备维护难度。

　　从实际应用场景来看，这类机械臂在教学场景中可以完成机械原理演示、运动学编程实训、轨迹规划实验等教学内容，学生可以直接通过三维模型拆解观察每个关节的传动结构，理解多关节机器人的运动逻辑；在轻型工业场景中，这类机械臂可以安装在流水线旁完成小零件的上下料、成品分拣、标签粘贴等重复性作业，负载能力控制在1kg以内，刚好适配电子元器件、小型塑料件、小五金零件的搬运需求，运行时的噪音控制在60分贝以内，不会对车间或者教室的声环境造成干扰。

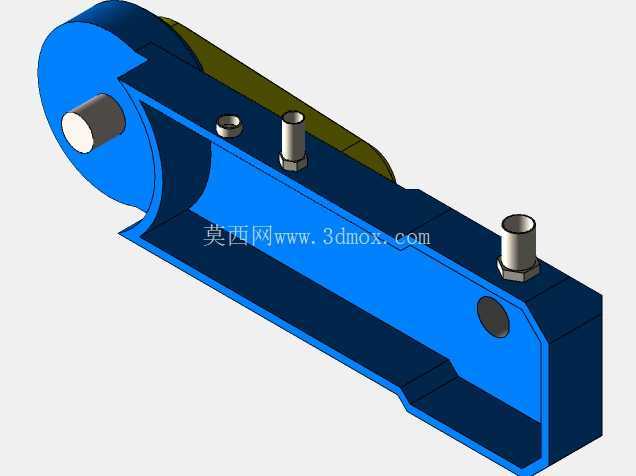

　　设计过程中特意对臂体的重心进行了配平调整，大臂内部预留了配重块的安装槽，当大臂抬升到高位时，整体重心依然落在底座的支撑范围内，不会出现设备倾翻的风险，即使是高速运动状态下，底座的震动幅度也能控制在很小的范围内，不需要额外做地脚螺栓固定，放在平整台面上就能稳定运行。关节处的限位采用硬件限位与软件限位双重设计，每个转动关节的极限位置都安装了橡胶缓冲块与行程开关，即使编程时出现点位超程的问题，硬件限位也能及时切断动力，避免关节转动超程损坏内部传动结构，这种双重限位设计对于教学场景来说尤为重要，能大幅降低学生误操作导致的设备损坏概率。臂体内部的走线采用拖链分隔布局，动力线与信号线分开排布，避免电机运行时的电磁干扰影响编码器的信号传输，所有线缆的长度都预留了关节转动的余量，在关节反复转动的过程中不会出现线缆拉扯磨损的问题，能有效提升设备的长期运行稳定性。
