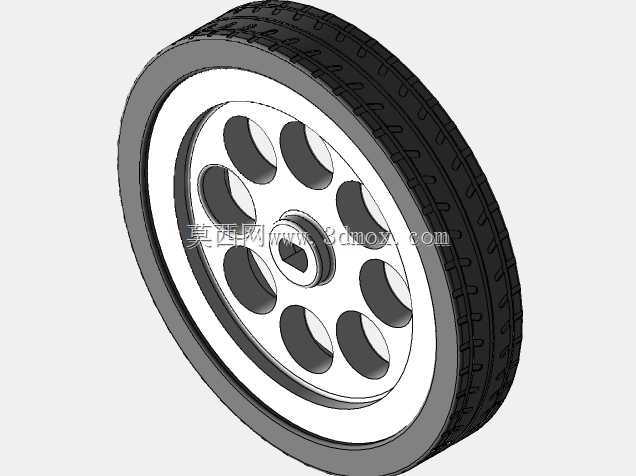

65毫米机器人行走橡胶轮结构

　　该行走轮主要面向小型塑料齿轮减速电机驱动的移动平台，常见于教学机器人、桌面巡检小车、轻载AGV样机以及竞赛类移动装置。在这些场景中，轮体需要同时承担承载、传递扭矩、缓冲地面冲击和保证行走直线性的任务，因此结构不能只关注外观，还要兼顾轮毂刚性、轮胎抓地能力以及与电机输出轴的可靠连接。

　　轮体总直径控制在65毫米级别，属于小型移动机构中较常用的尺寸。这个直径能够在底盘离地间隙、越障能力和电机转速匹配之间取得平衡：直径过小会导致底盘通过性变差，遇到线槽、拼接缝或轻微凸起时容易卡滞；直径过大则会提高整车重心，并在相同减速比下降低输出牵引力。轮宽方向采用适中的橡胶接触面积，既能在平整桌面、PVC地面、木质板面等常见试验表面提供足够摩擦，又不会因接地面积过大而增加转向阻力。

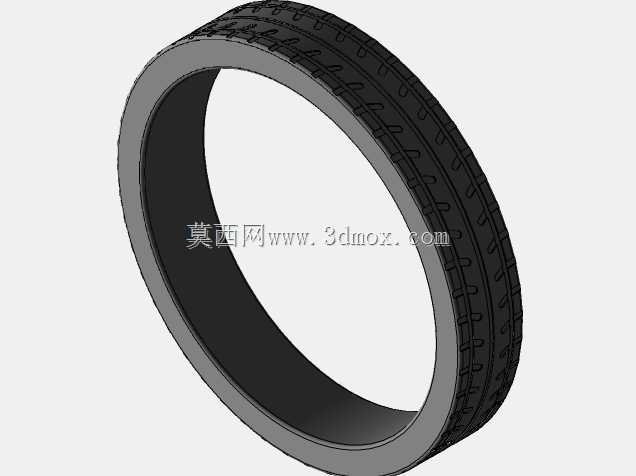

　　外层橡胶胎面带有连续的周向纹路和细小沟槽，其作用不是装饰，而是改善轮地接触状态。当机器人在略有灰尘或轻微不平整的表面运行时，胎纹可以破坏接触面的局部滑移膜，减少起步打滑；同时橡胶材料本身具备一定弹性，能够吸收微小振动，降低编码器测速波动，对循迹、定位和低速平稳控制更有利。胎体与轮毂之间采用包覆式结合，橡胶嵌入轮毂外缘，避免长期正反转后出现胎面与轮毂错位。

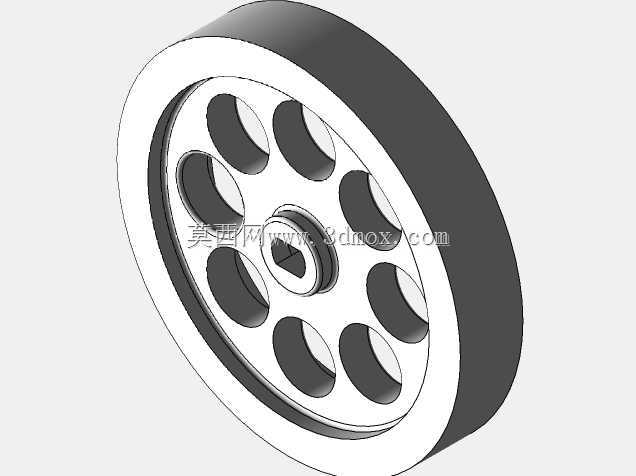

　　轮毂部分采用镂空圆盘结构，多个近似椭圆形减重孔沿圆周均布。这样的设计并非单纯为了轻量化：对于65毫米小轮而言，材料节省有限，但镂空可以降低转动惯量，使齿轮电机在频繁启停、变速和转向时响应更快。轮毂外缘保留完整环形唇边，用于约束橡胶胎的轴向位置；中心区域则设置与塑料齿轮马达输出轴匹配的安装孔，并通过非圆截面或止动结构传递扭矩，防止轮子在轴上空转。

　　从安装边界看，设计时需要重点校核三个尺寸：轮体总宽不能侵入底盘侧板或布线空间；轮毂中心孔与电机轴的配合长度要足够，以保证偏载下不晃动；轮缘外侧到安装基准面的距离应与底盘轮距设定一致。若用于差速驱动平台，左右两轮的外径差、橡胶硬度差和胎面圆度都会直接影响走偏量，因此建模时应把胎面外圆、轮毂安装孔和电机轴定位面建立明确的同轴关系。

　　结构建模可按轮胎、轮毂、中心连接区拆分处理。橡胶胎部分先绘制外圆与胎纹路径，再通过扫描或阵列形成连续沟槽；轮毂部分先完成外轮廓和中心孔，再阵列减重孔并保留均匀筋宽，避免应力集中。装配关系上，轮体中心孔应与电机输出轴同轴，轮宽对称面尽量落在轴承或电机支撑点附近，以减小轴端弯矩。对于需要频繁拆装的样机，还可在轮毂侧面预留紧定螺钉平面，使传动更可靠。

　　实际选用时，若平台总质量较大或地面摩擦系数较低，应优先校核橡胶宽度与电机扭矩；若用于高速连续运行，则应关注胎面圆度和轮毂动平衡。该轮体结构把抓地、缓冲、减重和轴连接集中在一个紧凑零件中，适合作为小型移动机器人行走机构的基础轮组方案。
