50毫米规格机器人用麦克纳姆全轮结构

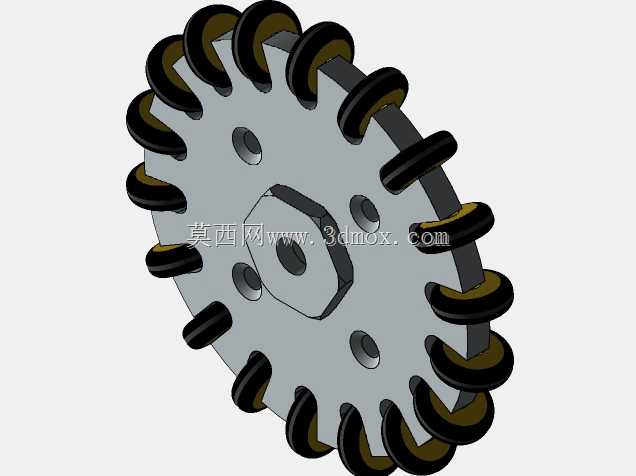

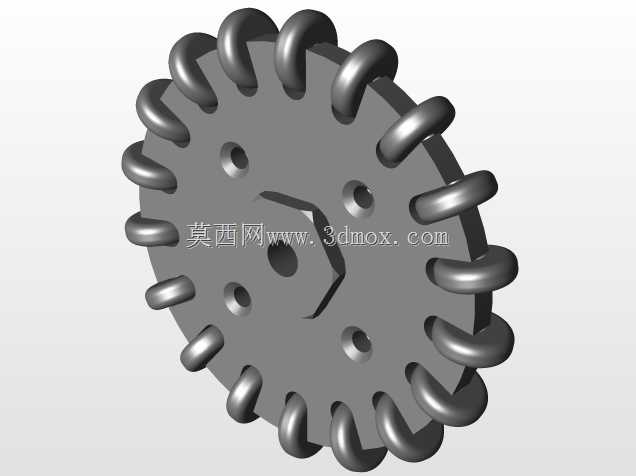

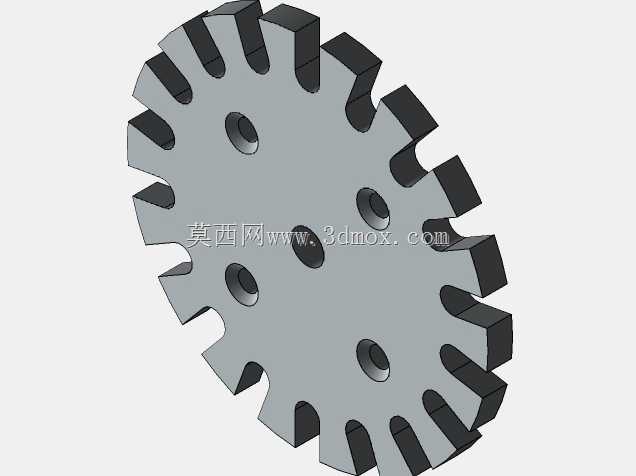

这款全向行走轮的轮体直径设定为50毫米，属于小型移动机器人平台适配的行走部件，核心功能是实现平台在平面内的全向移动，无需传统转向结构即可完成横向平移、原地旋转、斜向行进等动作，在仓储分拣AGV、教育竞赛机器人、小型巡检移动平台、桌面级服务机器人场景中应用广泛。从结构设计来看，轮体主体采用盘式承载结构，中心设置带止位平面的六角形安装孔，可直接与配套的驱动轴输出端配合，避免传动过程中出现周向打滑，中心孔周边均匀分布四个圆形安装通孔，可通过紧固件与轮毂连接座实现轴向固定，安装边界清晰，适配常规的小型直流减速电机输出轴规格，无需额外设计复杂的转接结构即可完成装配。轮缘位置沿圆周方向均匀排布多组鼓形辊子，辊子轴线与轮体主轴线呈45度夹角布置，这是实现全向移动的核心设计，每个辊子可绕自身轴线自由转动，当四个同规格全轮按矩形布局安装在移动平台底部时，通过调整不同轮子的转速与转向组合，即可合成任意方向的行走矢量，相比传统差速轮组，大幅缩小了平台转向所需的空间，在狭窄通道内的移动灵活性优势明显。设计过程中充分考虑了小型移动平台的负载特性，轮体主体采用轻量化结构设计，在保证结构强度的前提下尽可能降低自身重量，减少驱动电机的负载损耗，辊子外廓采用弧形设计，与地面接触时为连续的点接触过渡，行走过程中不会出现明显的卡顿感，同时辊子的排布间距经过反复校核，确保轮体转动过程中始终有至少三个辊子与地面接触，保证行走过程的支撑稳定性，避免平台出现颠簸或侧倾问题。这类小尺寸全轮的安装适配性较强，轮体背面为平整的安装基准面，与安装座贴合时可保证装配同轴度，不会出现轮体偏摆导致的行走轨迹偏移问题，辊子的材质选用兼顾摩擦力与耐磨性的配方，在硬质平整地面行走时既可以提供足够的抓地力避免打滑，也能承受长时间往复行走的磨损，适合作为各类小型全向移动机器人的标准行走部件选用，在结构设计时可直接参考该轮体的安装尺寸完成底盘轮组的布局设计，减少重复开发的工作量。
