轮式移动拾取放置关节机械臂结构

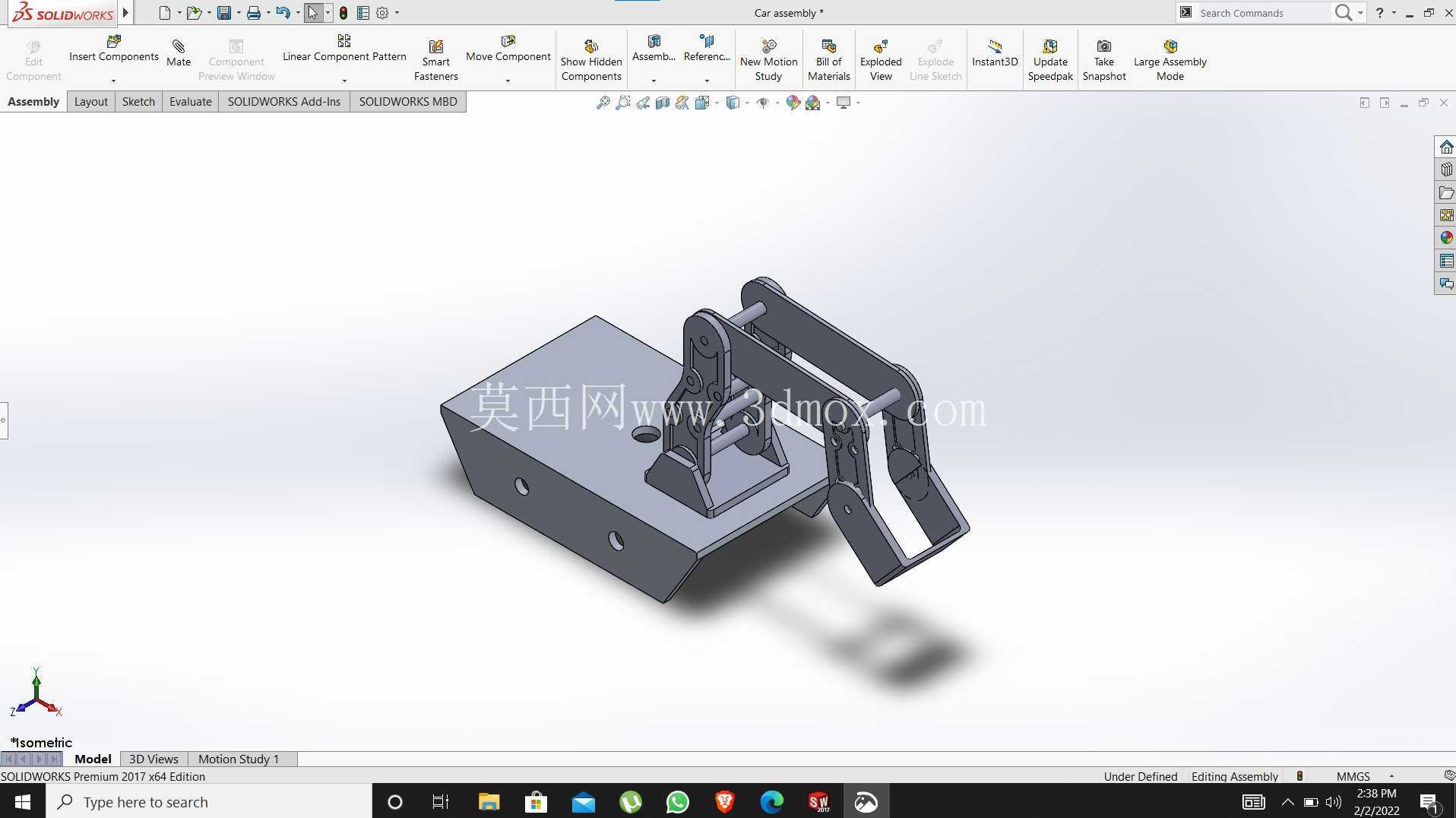

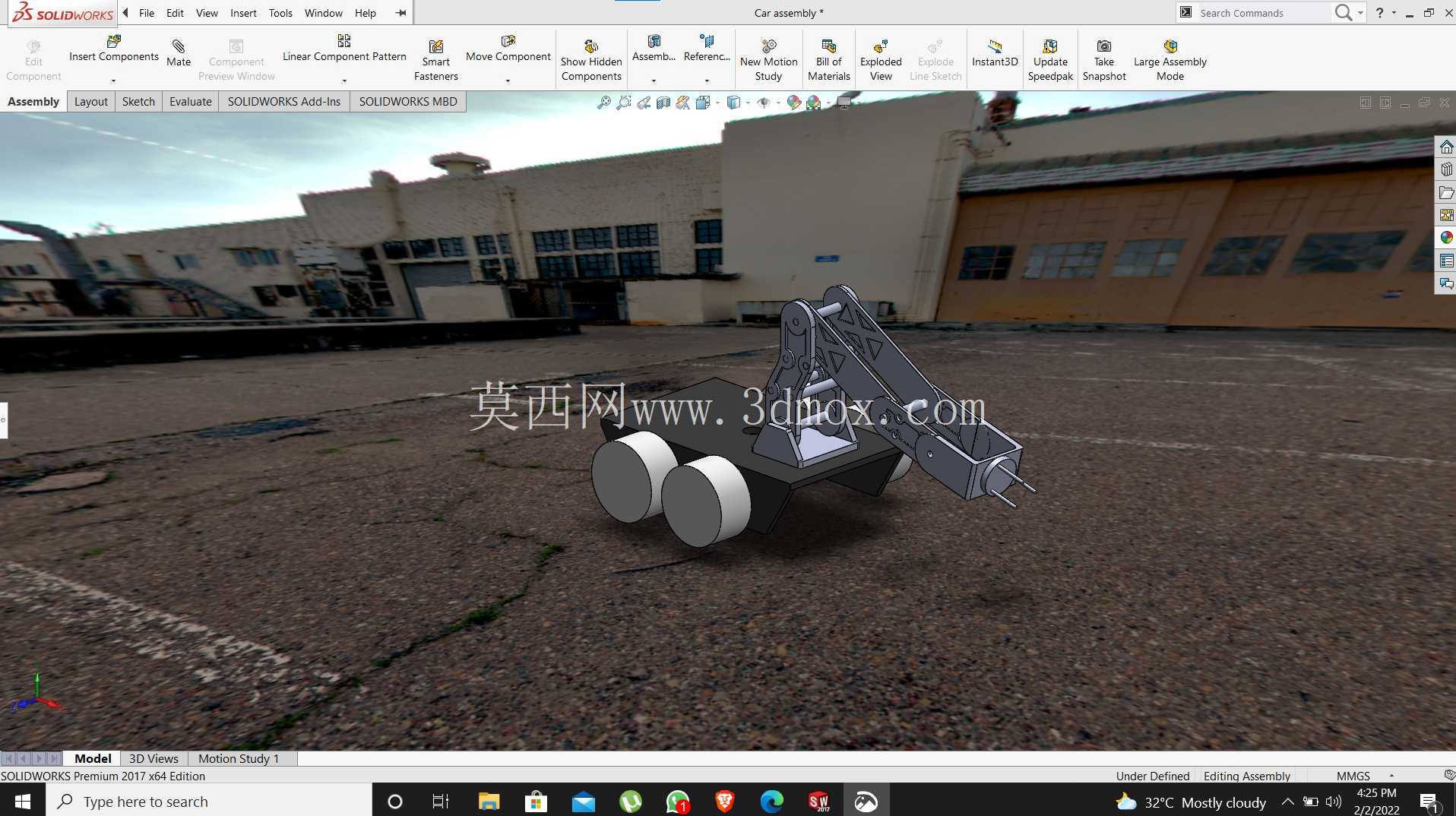

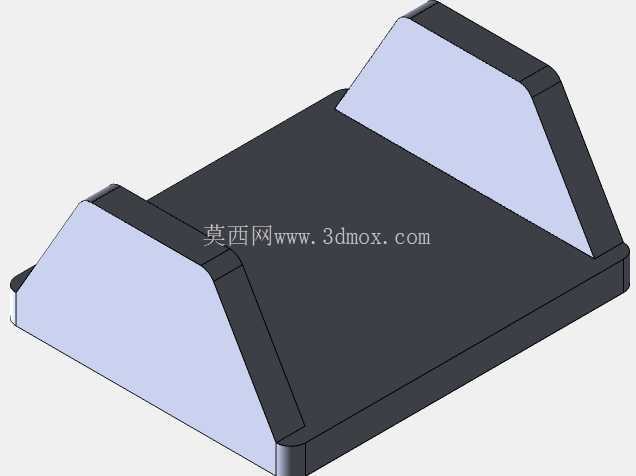

这款轮式带关节臂的作业结构，核心面向教学实训场景中的基础机械原理演示、小型物料搬运逻辑验证场景设计，同时也可作为轻型桌面级分拣作业单元的原型结构参考。从结构布局来看，整体采用轮式移动底盘搭载多关节机械臂的组合形式，底盘部分采用双侧对称驱动轮布局，轮体采用圆柱面接触形式，在平整桌面、实训台等硬质平面上具备稳定的移动能力，底盘的安装边界预留了电控元件、电池模块的安装空间，整体重心控制在轮组支撑面的中心区域，避免机械臂伸展作业时出现侧翻问题。

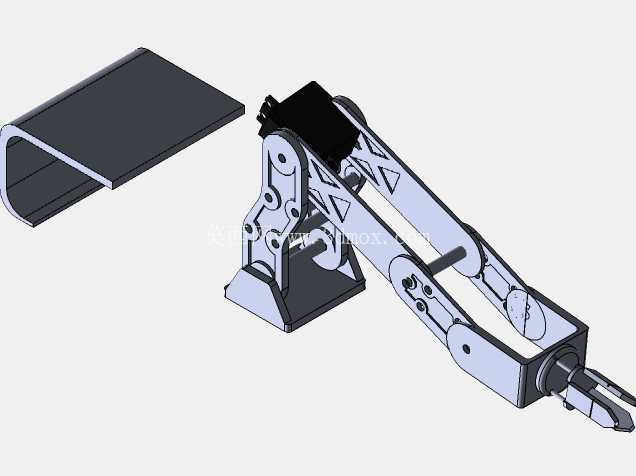

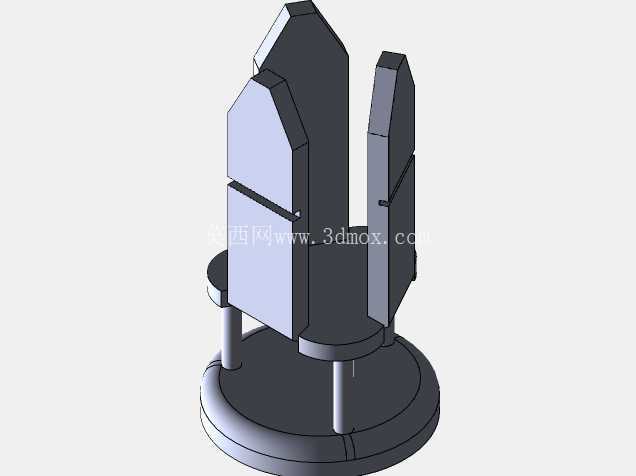

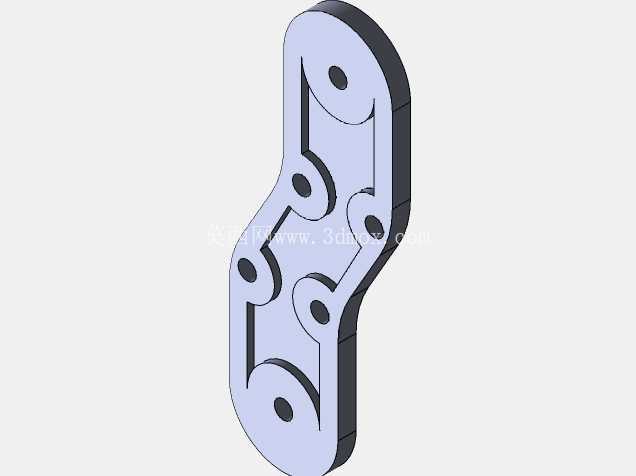

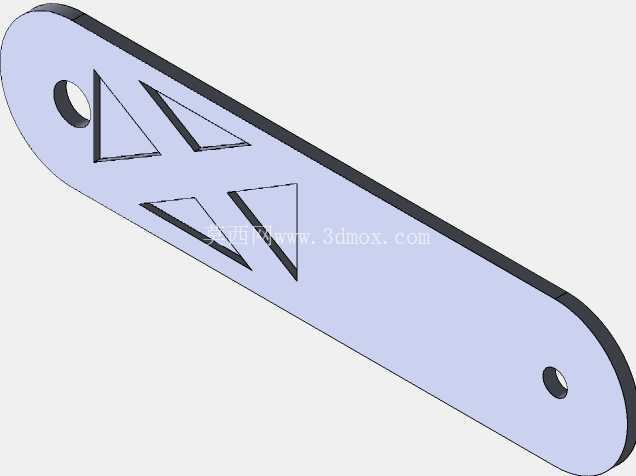

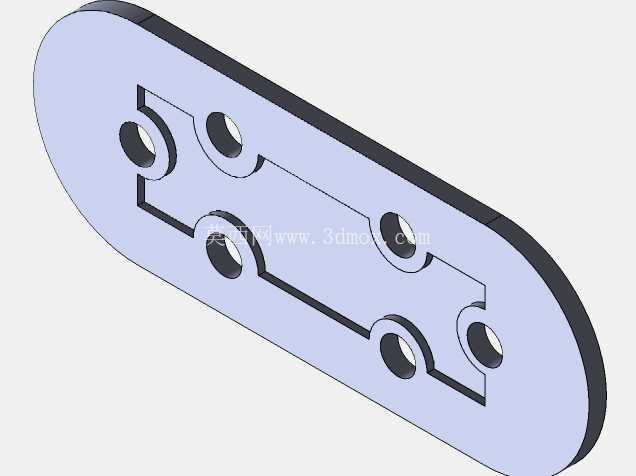

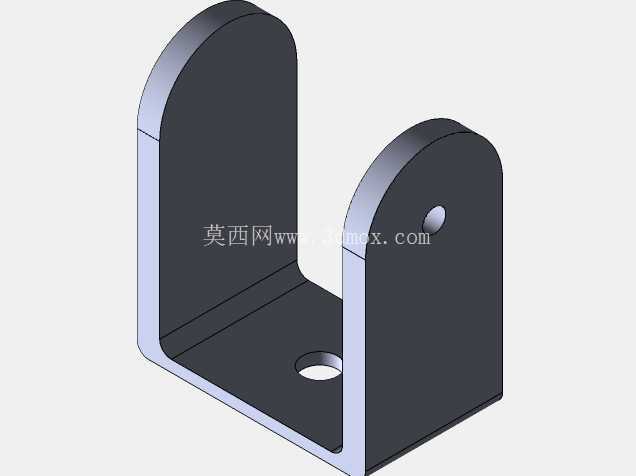

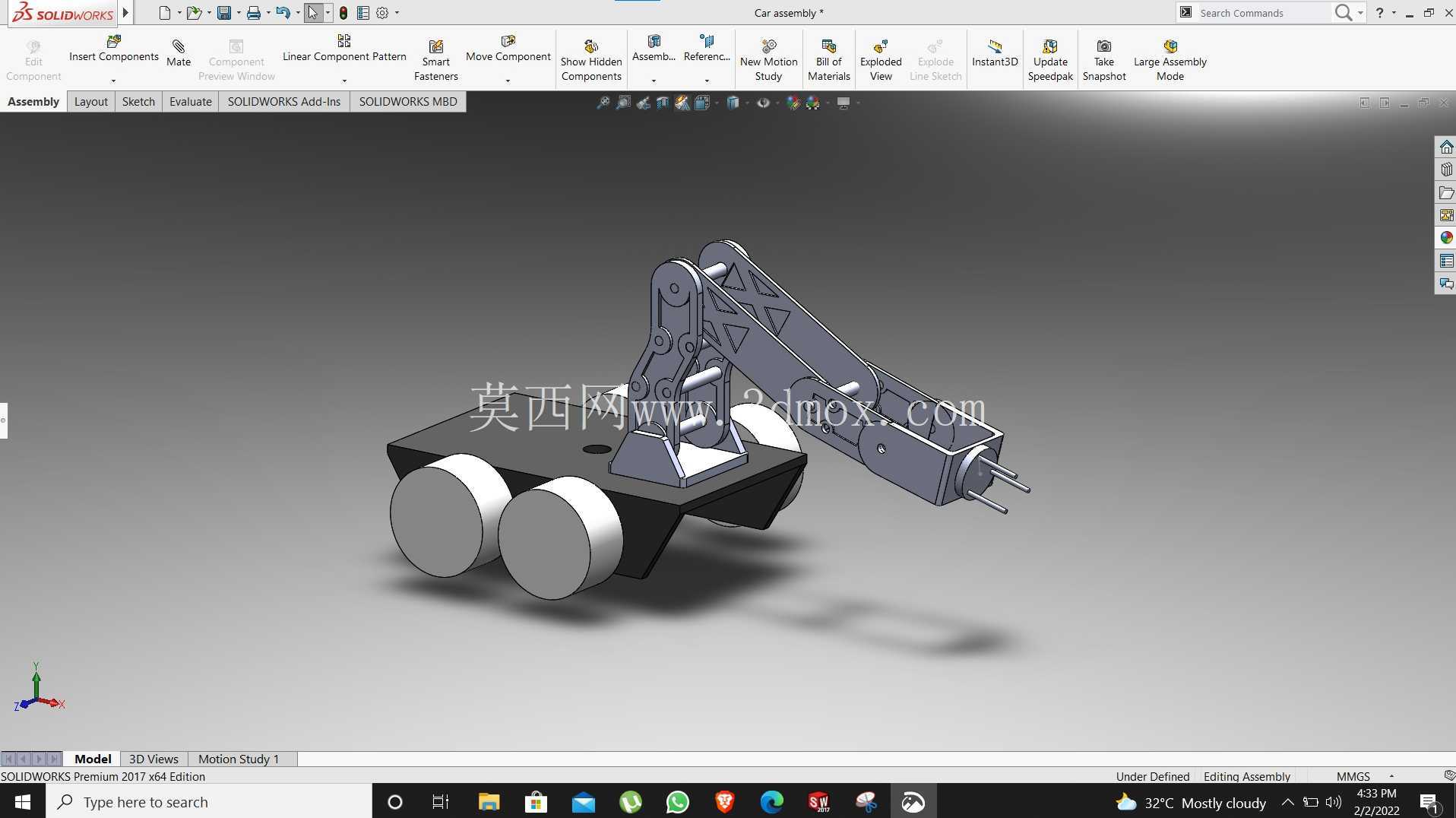

机械臂部分采用多关节串联结构，从底盘安装基座开始，依次设置回转关节、俯仰关节、臂段伸缩调节结构，末端设置两指式拾取夹爪，各关节的转动副均采用销轴铰接形式，臂段采用镂空式结构设计，在保证结构刚性的前提下尽可能降低自身重量，减少关节处的负载力矩。设计过程中优先考虑了运动范围的合理性：基座回转关节可实现360度周向转动，覆盖底盘周围的作业范围，大臂俯仰关节的摆动角度覆盖从水平收拢到竖直抬起的区间，小臂段的俯仰调节可配合大臂动作调整末端夹爪的作业高度，末端夹爪的开合行程适配小型圆柱、方块类教学实训用工件的拾取需求，收拢状态下机械臂整体贴合底盘上表面，不会超出底盘的外轮廓边界，移动过程中不会出现结构剐蹭周边障碍物的问题。

从实际用途出发，该结构可完成固定点位间的小型物料拾取、转运、放置动作，在教学场景中，可用于演示串联机械臂的运动学正逆解原理、轮式移动平台的运动控制逻辑、移动作业单元的重心配平方法，也可作为学生开展机械创新设计的基础原型，通过更换末端执行器、增加传感器安装位拓展出更多功能。结构设计过程中充分考虑了拆装便利性，各臂段、轮组、关节的连接均采用标准紧固件，无需特殊工装即可完成拆解与重组，适合教学场景下的结构认知、装配实训需求。

尺寸边界方面，底盘整体长宽尺寸控制在桌面级设备的合理区间，轮径选择兼顾了移动平顺性与底盘高度需求，底盘离地间隙适配平整实训台面的使用场景，不会因台面微小凸起出现卡滞；机械臂完全伸展时的作业半径覆盖底盘外侧一定范围，可拾取放置底盘周边同高度台面上的工件，完全收拢时整体高度较低，便于收纳存放。各关节的运动限位结构集成在臂段连接处，无需额外加装外置限位块即可避免关节运动超程出现结构干涉，臂段的截面形状经过优化，在关节极限摆动角度下，相邻臂段之间不会出现碰撞问题。

从功能特性来看，该结构没有集成复杂的驱动元件预留位，基础版本可作为纯机械结构演示模型使用，也可根据需求在各关节处加装舵机、直流驱动电机等动力元件，升级为可自主运动的作业机器人，底盘的轮组安装位兼容标准联轴器连接形式，适配常用的小型驱动电机安装尺寸，机械臂各关节的铰接轴位置预留了驱动元件的安装空间，改造升级无需对原有主体结构进行大规模切削修改。末端夹爪的夹持面采用平面接触形式，配合弹性垫即可稳定夹持表面光滑的小型工件，夹爪的开合角度可通过调整铰接点位置进行适配，满足不同尺寸工件的拾取需求。
