移动式颚式破碎站一体化结构设计

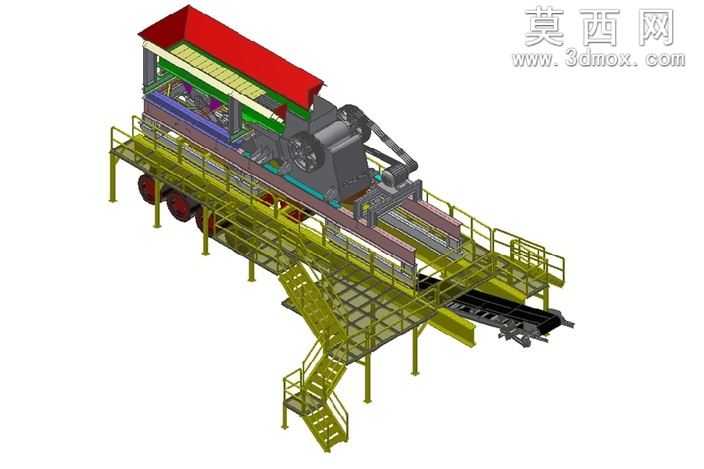

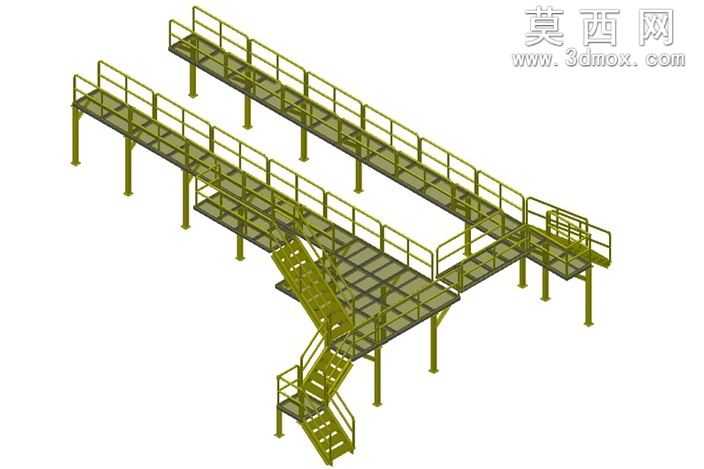

本作品为移动式颚式破碎作业平台的三维设计方案，采用自顶向下的参数化建模思路完成整体结构搭建，首先完成车载行走底盘的基准定位，依据重型破碎作业的载荷要求，匹配多轴重载轮胎底盘结构，预留足够的设备安装与检修操作空间。建模过程中优先完成核心颚式破碎主机的结构复刻，精准还原动颚、定颚、偏心轴传动机构、飞轮组的装配关系，确保破碎腔的倾角、排料口调节结构符合实际作业参数，传动端的电机、带轮、防护罩结构均按照实际工业尺寸完成建模，保证传动路径的合理性。在主机外围设计多层操作检修平台，采用型钢焊接框架结构，搭配标准化的安全护栏与多组斜梯，斜梯的踏步倾角、护栏高度均符合矿山设备安全设计规范，平台分层布局分别对应主机检修位、给料设备操作位、出料输送设备维护位，各层平台预留足够的人员操作与零部件拆装空间。给料端配置一体化的受料料斗与给料筛分结构，料斗采用耐磨衬板的分层设计，给料机构可实现均匀给料，预筛分结构可提前筛分出无需破碎的细料，提升整体破碎作业效率。出料端配置多级输送结构，可将破碎完成的物料输送至指定堆料位置，底盘下部设置支腿结构，作业时可伸出支撑保证整机稳定性，行走状态下支腿收回满足转场运输要求。渲染阶段针对不同部件匹配对应材质，底盘与平台结构采用重型钢结构的哑光防锈漆材质，破碎主机的耐磨部件采用高锰钢质感材质，传动部件做金属机加工质感处理，轮胎采用重型工程橡胶材质，护栏与爬梯做醒目的安全黄涂装，料斗与输送结构匹配对应的工业涂装色彩，整体渲染效果还原真实矿山作业设备的视觉质感。设计过程中充分考虑设备的移动转场便利性，将破碎、给料、筛分、输送、操作平台全部集成在同一车载底盘上，无需复杂的现场基础安装，可快速转场至不同作业点位，适用于矿山开采、建筑垃圾处理、道路建设等多场景的就地破碎作业，各部件的装配间隙、检修空间均经过干涉校验，确保结构设计的合理性与可制造性，整体结构紧凑布局合理，在有限的车载空间内实现了完整破碎生产线的功能集成。
