工业碎木机整机结构三维设计作品

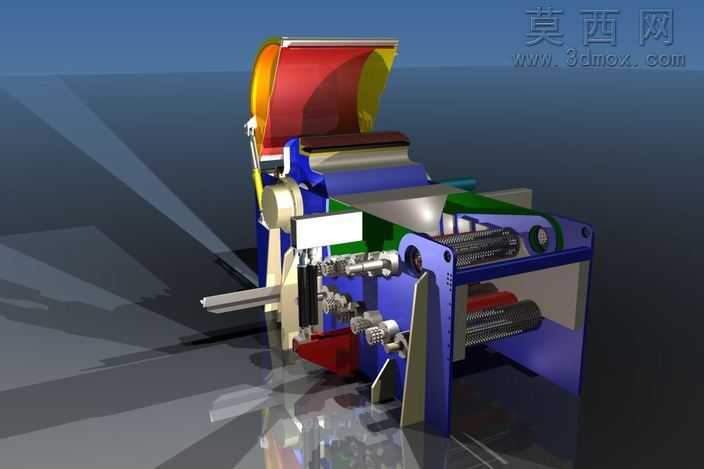

本作品为碎木机的完整三维建模设计成果，建模过程中严格遵循机械设计规范，对设备的每一处结构都进行了精细化还原。从整体机架的框架搭建开始，就充分考量了设备运行时的承重需求与结构稳定性，采用型钢拼接的机架结构在三维模型中通过精准的尺寸约束完成装配，各连接部位的螺栓、定位销等紧固件都按照实际工业标准进行建模，确保装配关系完全符合真实机械的装配逻辑。针对碎木机的核心破碎工作组件，建模时还原了刀辊的排布结构、动刀与定刀的配合间隙调节结构，进料输送机构的辊轴、传动带轮、张紧装置都逐一进行了参数化建模，能够清晰展示物料从进料口进入后，经过输送辊推送至破碎腔，再由高速旋转的刀辊完成切削破碎的完整作业路径。在外观与材质表现上，不同功能部件采用了差异化的材质渲染设置：机架主体采用工业蓝的金属烤漆材质，还原工业设备的常规涂装质感；传动部位的齿轮、传动轴采用抛光金属材质，突出金属加工件的光洁度与精密感；进料导板、出料导槽采用耐磨钢板材质，通过纹理贴图模拟钢板的磨砂耐磨表面；安全防护外罩采用半透明与彩色烤漆结合的渲染方式，既可以直观展示内部的传动结构，也还原了真实设备的安全防护设计。设计过程中充分考量了设备的维护便利性，在三维模型中预留了刀具更换的操作空间、传动部件的润滑点位，各可拆卸部件都设置了合理的装配基准，能够直观展示设备的拆装顺序与维护流程。整机的传动系统从动力输入轴开始，通过带传动、齿轮传动的逐级减速，将动力传递至破碎刀辊与进料输送机构，各传动部件的传动比在建模时经过匹配计算，确保动力传递路径合理，符合碎木作业的转速与扭矩需求。模型还对设备的出料导向结构、机架底部的安装固定结构进行了完整还原，能够直观展示设备安装固定的方式，以及破碎后物料的导出路径，整体建模细节丰富，结构逻辑清晰，可用于碎木设备的结构展示、教学演示以及后续的工程优化参考。
