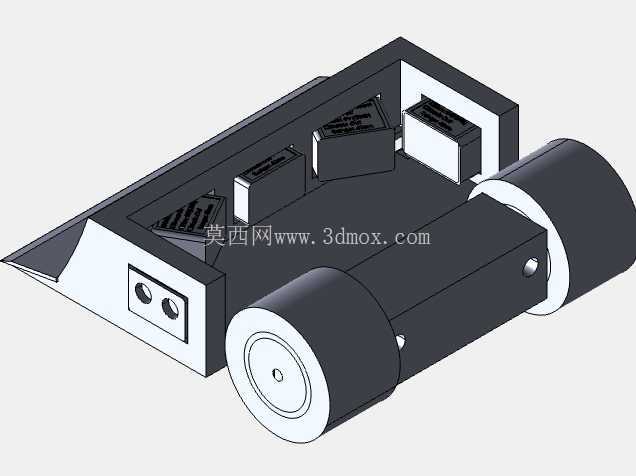

搭载N20电机与Jsumo传感器的迷你自走小车

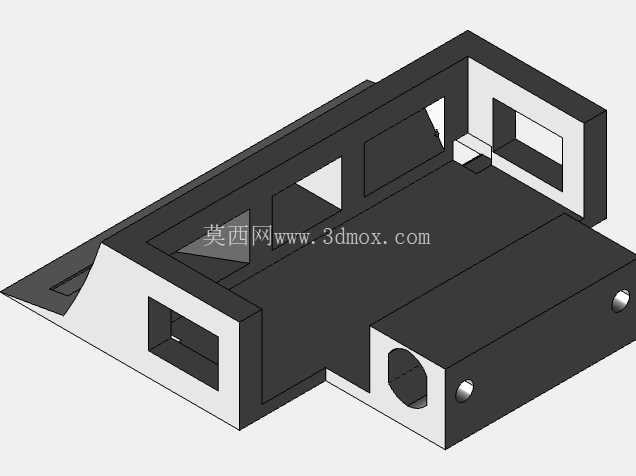

　　这款小型轮式自走装置，核心定位是微型智能移动载体，可适配小型竞赛、桌面级智能演示、简易巡检作业等场景，在教育实训领域也可作为嵌入式编程、传感器调试的实操载体，帮助初学者快速掌握移动机器人的基础运动逻辑与传感器数据读取逻辑。从结构设计来看，整体采用一体化承载框架布局，框架主体预留了多组传感器安装位，可直接适配对应规格的Jsumo传感器，无需额外设计转接支架，传感器安装位的定位精度控制在0.1mm以内，保证传感器探测角度与预设值一致，避免因安装偏差导致的探测数据失真。

　　动力端选用N20减速电机作为驱动源，电机安装位采用卡槽加侧向顶丝的固定方式，既可以快速完成电机装配，也能在电机出现故障时快速拆卸更换，电机输出轴直接与行走轮连接，省去了额外的传动结构，大幅降低了整体结构的复杂度，同时减少了传动环节的动力损耗，提升动力传递效率。行走轮采用大直径圆柱轮设计，轮面宽度适配桌面、平整地坪等常见硬质行走面，轮心与框架底部的高度差经过反复校核，保证行走过程中框架底部不会与地面发生剐蹭，同时轮轴的同轴度公差控制在0.05mm以内，避免行走过程中出现轮体偏摆、走偏的问题。

　　框架内部的空间做了分区规划，除了传感器与电机的安装位之外，预留了控制电路板、供电电池的安装空间，各元器件的安装位之间预留了足够的走线间隙，方便布线时梳理线路，避免线路挤压干涉运动部件。从安装边界来看，整体结构的外轮廓尺寸紧凑，可在狭小的桌面空间内完成转向、直行等基础动作，转向时的最小回转半径经过优化，可在直径30cm的圆形区域内完成原地转向动作，适配小型竞赛场地的尺寸限制。框架的边角位置做了倒角处理，避免装配过程中划伤操作人员，同时也能降低碰撞时的结构应力集中问题，提升整体结构的抗冲击能力。

　　在实际使用过程中，这款装置可通过预设的传感器逻辑实现自主避障、循迹行走等功能，传感器的探测范围覆盖装置正前方与侧前方区域，可及时识别行进路径上的障碍物，将信号传递给控制板后调整两侧电机的转速差，实现转向避让动作。结构设计时充分考虑了元器件的兼容性，除了标配的N20电机与Jsumo传感器之外，安装位的尺寸也预留了少量调整余量，可适配同尺寸规格的其他型号电机与传感器，拓展使用场景。装配流程上，所有安装孔位均做了对位标识，装配时可按照从内到外的顺序，先固定电机与传感器，再安装行走轮与内部电控元件，最后扣合框架盖板即可完成整体装配，无需复杂的专用工装，普通爱好者也可快速完成组装调试。行走轮与电机轴的连接采用扁位加顶丝的固定方式，可有效避免轮体与电机轴之间出现相对滑动，保证动力输出的稳定性，长时间运行也不会出现轮体松动脱落的问题。框架材质选用常用的工程塑料加工成型，整体重量控制在较低水平，可降低电机的负载，延长电池的续航时间，同时工程塑料的绝缘特性也可避免内部电路出现短路问题，提升使用安全性。
