采用pololu N20电机的足球机器人底盘结构

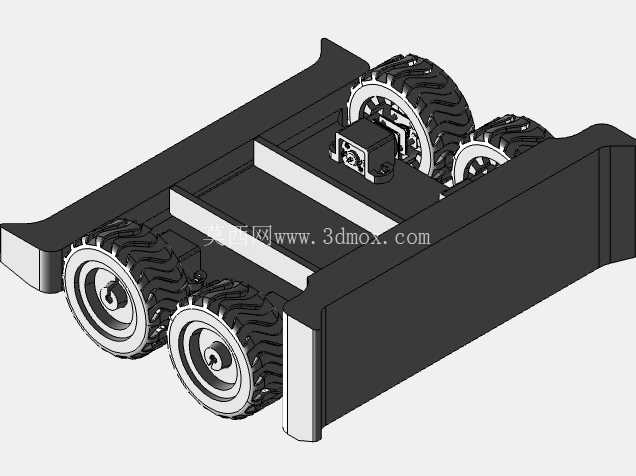

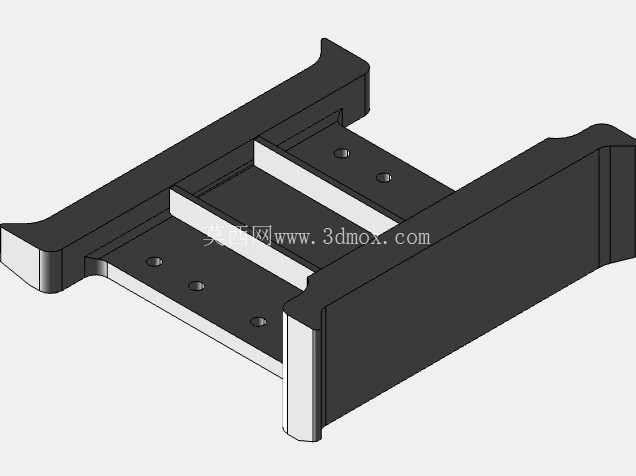

　　这款小型足球机器人的底盘结构，主要面向青少年机器人竞赛、小型桌面移动机器人开发场景，适配机器人足球赛事的对抗、控球、快速移动需求，整体结构围绕pololu N20微型直流电机的安装布局展开，兼顾轻量化与结构刚性。从安装边界来看，整体采用双侧立板加中层承托板的拼接式结构，双侧立板作为行走轮系的安装基准，预留了电机安装的定位孔位，孔位公差按照IT8级精度设计，可直接压装N20电机的固定端，无需额外加装电机座，减少装配环节的累积误差。中层承托板分为上下两层，下层板预留了6个均布的安装孔，用于固定主控电路板、电池模块等核心电控元件，孔位间距按照常用微型控制板的安装孔距设计，兼容主流的小型开源控制板安装需求；上层板作为辅助承托结构，

　　可加装击球机构、控球辊或者传感器支架，拓展性较强。设计思路上优先考虑竞赛场景下的抗冲击需求，双侧立板的外侧做了圆弧过渡处理，避免机器人对抗过程中边角卡滞赛场拼接缝隙，同时立板的厚度选用2mm的硬质板材，在控制整体重量的前提下，保证碰撞时不会出现结构变形。行走轮的安装位设置在立板的前后端，轮距与轴距的比例经过反复调试，保证机器人急停、转向时不会出现侧翻，重心控制在整体结构的几何中心偏下位置，降低高速移动时的重心偏移量。结构的拼接方式采用卡槽加螺丝固定的组合形式，立板与中层板之间通过定位卡槽实现预定位，再用微型螺丝锁紧，装配时无需复杂工装，徒手即可完成整机组装，后期维护更换电机或者电控元件时，仅需拆卸对应位置的螺丝即可，拆解效率较高。

　　在实际使用场景中，这款底盘可直接适配标准的小型机器人足球赛场的场地尺寸，最小转弯半径为零，可实现原地转向，满足赛事中快速卡位、带球突破的动作需求，结构上预留的传感器安装位可加装红外避障传感器、灰度传感器或者视觉模块，实现自主寻球、边线检测、对抗避障等功能。整体外形尺寸控制在掌心大小，重量仅百余克，搭配N20电机的高转速输出，可实现每秒超过1米的移动速度，完全匹配小型足球机器人的竞赛性能要求，同时结构件的加工难度低，可通过3D打印或者激光切割快速制作样件，适合机器人爱好者、参赛队伍快速迭代验证方案。
