12V适配RS390摩托用角向变速箱结构

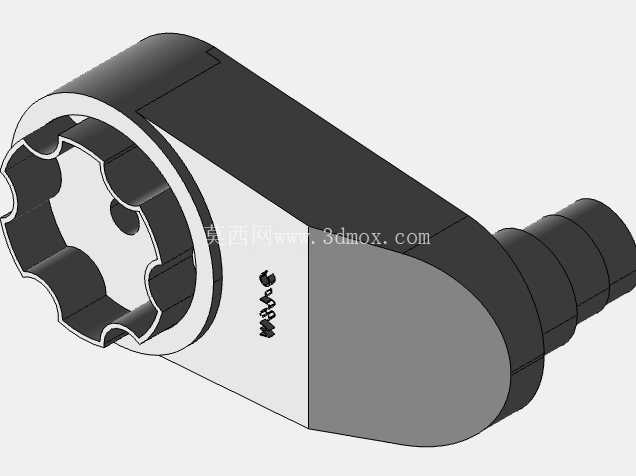

　　这款适配12V RS390电机的角向变速箱，主要应用在小型电动摩托、迷你代步两轮车的动力传输环节，也可拓展到同功率等级的小型电动代步设备、便携动力工具的传动系统中，核心作用是改变电机输出轴的传动方向，同时匹配合理的减速比，将RS390电机的高转速低扭矩输出，转化为轮端需要的低转速大扭矩动力，满足小型乘用设备的起步、爬坡、匀速行驶的动力需求。从结构设计来看，整体采用L型角向布局，输入端直接对接RS390电机的输出轴，输出端朝向车轮安装位，这种布局能最大程度压缩动力单元的横向占用空间，适配小型摩托紧凑的车架安装空间，避免传动结构突出与车架覆盖件、转向机构发生运动干涉。

　　输入端的内花键接口做了仿形齿槽设计，齿形轮廓完全匹配RS390电机输出轴的卡位结构，装配时不需要额外的转接轴套，直接插接即可完成周向固定，配合端面的止口定位，能保证电机轴与变速箱输入轴的同轴度控制在0.1mm以内，减少高速运转时的径向跳动，降低传动噪音和轴承磨损。箱体外壳采用分体式拼接结构，结合面做了止口错位设计，既可以保证装配时的定位精度，也能提升箱体的整体刚性，避免大扭矩输出时箱体结合面出现张开变形，内部的齿轮传动腔预留了足够的润滑脂存储空间，不需要额外设计油道，采用脂润滑方式即可满足长期运转的润滑需求，减少日常维护的工作量。输出端采用带防滑纹路的轴接结构，表面的多道环形凹槽可以提升与车轮轮毂连接时的抱紧力，不需要额外打销固定就能传递额定扭矩，同时轴端的尺寸公差按照h7级精度设计，能适配市面上多数同规格迷你摩托的轮毂安装孔位，替换原有故障变速箱时不需要对轮毂做二次加工。安装边界方面，箱体的三个固定凸台分别布置在输入端侧面、转角处、输出端下方，三个固定点形成稳定的三角形支撑结构，固定孔的中心距完全匹配常规小型摩托车架的安装孔位，安装时只需要三颗M4的固定螺丝即可完成箱体固定，不需要额外设计安装支架。

　　设计过程中针对齿轮啮合的侧隙做了优化，将常温下的齿轮侧隙控制在0.05-0.12mm之间，既可以避免温度升高后齿轮热胀出现卡滞，也能减少正反转切换时的传动空程，保证动力输出的响应速度。箱体的外壳壁厚做了差异化设计，受力较大的齿轮支撑位壁厚达到3mm，非受力的外覆盖区域壁厚控制在1.5mm，在保证整体结构强度满足12V RS390电机最大输出扭矩要求的前提下，尽可能降低箱体自身重量，减少整车的簧下质量，提升行驶的操控灵活性。转角位置的圆弧过渡设计，一方面可以分散齿轮传动带来的应力集中，避免长期交变载荷下箱体出现开裂，另一方面也能减少棱角结构，避免装配和维护过程中划伤操作人员。

　　输入端的线缆引出槽做了圆角处理，不会割伤电机的供电线缆外皮，同时槽位的尺寸刚好可以容纳电机的引出线与接插件，不会出现线缆被箱体压破的风险。在实际应用场景中，这款变速箱可以直接替换同类型迷你电动摩托的原厂传动部件，也可以作为小型电动代步设备的定制传动单元，适配不同轮径的车轮时，只需要调整内部齿轮组的减速比，不需要改变外部的安装尺寸和接口结构，具备较强的适配性。内部的齿轮采用直齿圆柱齿轮传动结构，相比斜齿齿轮加工难度更低，装配调整更简单，同时传动效率可以达到96%以上，减少动力传输过程中的能量损耗，提升电池的续航表现。箱体的材质采用常规的压铸铝合金工艺即可实现批量生产，表面不需要做复杂的处理，喷塑后就能满足防腐蚀和外观要求，适合规模化量产。
