适配20电机的小型机器人承载安装支架

　　这款小型机器人承载安装支架，是面向桌面级小型移动机器人开发的核心结构承载件，主要适配pololu20规格电机的安装使用场景，常见于小型教育机器人、桌面竞赛机器人、微型巡检移动平台的结构搭建环节，承担着电机固定、上层功能模块承载、两侧结构连接的多重作用。从实际应用场景来看，这类支架多用于轮式小型机器人的底盘中段位置，上方可搭载控制电路板、传感器模组、电池仓等功能组件，两侧预留的安装位可直接对接轮组传动结构，不需要额外设计转接件就能完成动力单元与承载主体的装配，能大幅缩短小型机器人的结构开发周期，降低非标定制的加工成本。

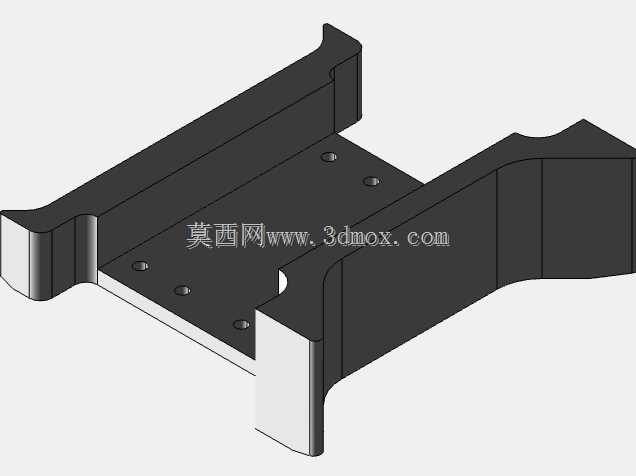

　　从功能特性上看，支架整体采用一体化弯折成型的结构设计，两侧的立边向上延伸形成围挡结构，既可以提升整体结构的抗扭刚度，避免机器人在移动过程中遇到碰撞、颠簸时出现结构变形，也能对上方搭载的电路板、电池等组件形成侧向防护，减少组件移位、脱落的风险。支架底板上均匀分布的多组安装孔位，按照pololu20电机的标准安装孔距设计，同时预留了通用的M3规格安装孔阵列，可兼容不同尺寸的控制板、传感器支架的固定需求，不需要二次打孔就能适配多种上层组件的安装。两侧立边的弧形缺口设计，是为了避让轮组的转动空间，避免轮组转动过程中与支架主体发生运动干涉，同时也能在不降低结构强度的前提下减少整体的材料用量，降低支架自重，提升小型机器人的负载余量。

　　在设计思路上，这款支架优先考虑了装配的便捷性与结构的可靠性，整体没有复杂的曲面结构，所有弯折角度均为90度直角，既适合采用钣金冲压弯折工艺批量加工，也适合采用3D打印工艺进行小批量定制打样，加工门槛低，成型后不需要额外的后处理工序就能直接投入装配。底板的厚度经过受力校核，在承受常规小型机器人上层组件总重量不超过500g的情况下，底板的最大形变量可控制在0.1mm以内，不会出现底板凹陷导致的电机安装位偏移、轮组同轴度偏差等问题，能保证机器人行走过程中的稳定性，避免出现走偏、轮组卡顿等故障。两侧立边的高度经过优化，既能够满足上层组件的侧向防护需求，也不会遮挡上方传感器的探测范围，比如红外避障传感器、灰度传感器等常见的小型机器人传感器，安装在支架上方时不会被立边遮挡探测路径，保证传感器的正常工作。

　　从外形尺寸与安装边界来看，支架整体长度适配20电机的轴向安装尺寸，宽度方向与常规小型机器人的轮距匹配，安装时只需要将电机从支架下方对准安装孔位，用螺丝从底板上方锁紧即可完成电机固定，不需要额外的电机固定座，整体装配后的总高度控制在较低水平，能有效降低机器人的整体重心，提升机器人移动、转向过程中的稳定性，减少侧翻风险。支架的所有安装孔位均做了沉孔设计，螺丝锁紧后螺丝头不会突出支架表面，避免与上方搭载的组件发生干涉，同时也能让上层组件与支架表面完全贴合，保证安装的平整度。支架两端的延伸结构可直接对接机器人的前后防撞件、传感器安装支架，不需要额外设计转接结构，整体的装配兼容性较强，可适配多种不同功能配置的小型移动机器人搭建需求。在实际使用过程中，这款支架可单独作为底盘承载结构使用，也可与同规格的支架进行拼接组合，搭建多层结构的小型机器人，满足不同功能拓展的安装需求。
