SAE赛车车轮与刹车装置结构设计

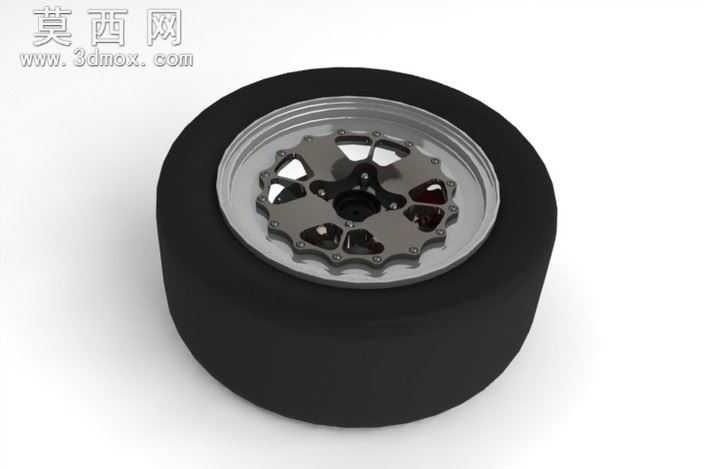

本套模型为SAE方程式赛车定制开发的车轮与刹车集成系统，建模过程中严格遵循赛车设计的轻量化与高强度平衡原则，对轮胎、轮辋、制动盘、轮毂连接结构进行了全参数化的三维构建。建模阶段首先依据赛事轮胎规格参数，还原了光头赛车胎的胎体轮廓与橡胶材质质感，胎侧弧度、胎面厚度均参考实际赛事用胎的尺寸标准设定，通过曲面放样完成轮胎外轮廓构建后，对胎体内部的支撑结构做了简化示意，兼顾模型展示性与文件轻量化。轮辋部分采用多辐式轻量化设计，金属轮辋的边缘卷边、安装台阶、气门嘴预留位都做了精细还原，辐条的镂空造型经过力学优化，既保证轮辋承受弯道侧向力、制动扭矩的结构强度，又尽可能削减非必要的结构重量，建模时通过拉伸切除、圆角过渡处理辐条与轮辋本体的连接位置，避免应力集中的结构缺陷。刹车系统采用定制化碟刹结构，制动盘的通风开槽、安装螺栓孔位都按照实际赛车制动需求设计，制动盘与轮毂的连接法兰做了定位凸台结构，保证装配同轴度，刹车卡钳的活塞布局、摩擦片安装位也做了完整建模，卡钳与转向节的连接立柱结构为专属定制，完全适配这套轮组的安装空间，不会出现转向干涉、轮辋蹭碰卡钳的问题。材质渲染阶段，轮胎部分赋予哑光黑色橡胶材质，调整表面粗糙度模拟橡胶胎面的细微磨砂质感；轮辋部分采用亮面抛光金属材质，添加轻微的环境反射效果还原铝合金轮辋的金属光泽；制动盘采用哑光灰铸铁材质，表面做细微的纹理处理模拟刹车盘的使用质感，卡钳部分做了深色金属质感区分，整体渲染效果层次分明，清晰展现各部件的结构边界与装配关系。整套模型完整还原了轮组与刹车系统的装配逻辑，各部件的配合间隙、安装定位关系都符合实际机械装配要求，可用于赛车底盘系统的结构展示、制动系统匹配验证，也可作为相关轮组设计的参考模板，帮助设计者快速理解赛车轮组与制动系统的集成设计思路，掌握行走系统与制动系统协同设计的关键要点。
