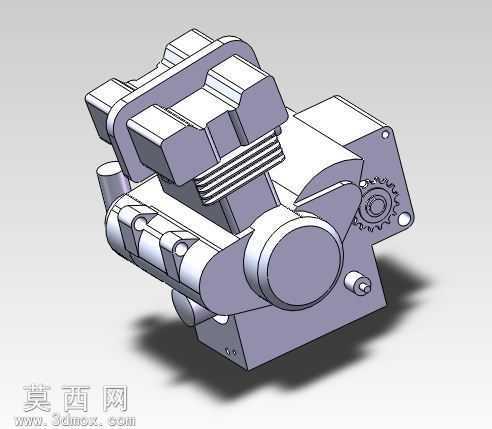

川崎EX-500摩托发动机三维结构设计

本作品为川崎EX-500配套动力单元的三维结构设计成果，建模阶段严格遵循该款经典并列双缸发动机的真实尺寸比例与装配逻辑完成搭建。建模过程中优先梳理发动机的核心层级结构，从下部的曲轴箱基体开始逐步向上构建，依次完成缸体、缸盖、散热鳍片组、侧置传动齿轮室、外置紧固螺栓等部件的独立建模，每一个零部件都严格对应真实机型的结构特征，比如缸体部分密集排布的横向散热鳍片，建模时逐一还原鳍片的厚度、间距与倾斜角度，既保证外观还原度，也为后续的结构分析预留了参数基础。在部件装配逻辑上，严格复刻真实发动机的配合关系，曲轴箱的合箱定位结构、缸体与曲轴箱的对接止口、缸盖与缸体的紧固点位、侧置齿轮室与箱体的连接结构都按照实际装配公差完成配合约束，可直观呈现发动机内部的动力传递路径与部件排布逻辑。渲染阶段采用哑光金属材质模拟发动机铸铝壳体的真实质感，对散热鳍片的边缘、齿轮的齿廓、螺栓头的棱角做了细微的倒角高光处理，搭配柔和的环境阴影，让整体模型的立体感与工业质感得到充分展现，同时通过半透明预览选项可实现内部曲轴、连杆、配气机构的分层展示，方便学习者理解发动机的工作原理。设计过程中重点兼顾了外观还原与结构合理性，针对原机的经典V型布局特征做了精准还原，对箱体外部的加强筋、安装吊耳、油路接口等细节结构都做了完整复刻，没有遗漏关键的结构特征，既可以作为机械专业学习内燃机结构的教学参考素材，也可以作为摩托车改装、虚拟样机搭建的基础模型使用，模型的各部件均做了独立命名与分组，方便后续的编辑修改与工程出图使用。
