带行星减速结构的24V直流无刷驱动电机

这款集成行星齿轮减速箱的无刷直流驱动部件，在小型自动化装备、低压伺服传动场景中有着极高的适配性，常见于AGV行走驱动、小型输送线动力单元、医疗检测设备传动模块、智能仓储分拣机构这类对安装空间、输出扭矩有均衡要求的场合。区别于开环步进电机的低速振动问题，也不同于普通有刷直流电机的碳刷磨损短板，无刷结构搭配减速箱的组合，能在24V低压供电场景下，把电机本体的高转速低扭矩输出，通过齿轮组的减速增扭转换为适配负载的低转速大扭矩动力，兼顾传动效率与运行寿命。

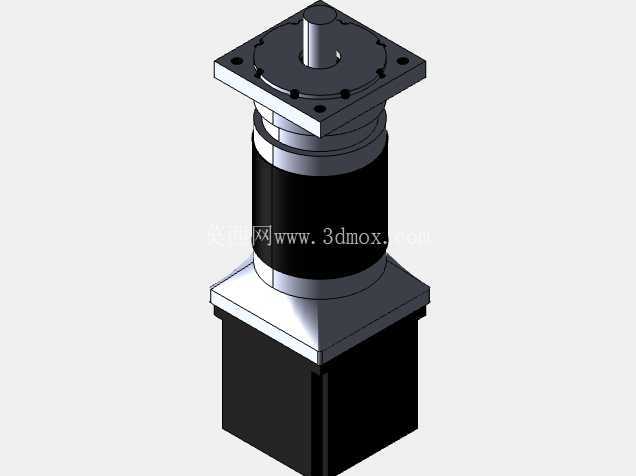

从结构设计逻辑来看，整机采用三段式同轴布局，最下端是无刷电机本体段，采用方形安装基座，四个安装孔位呈对称分布在基座法兰四角，安装基准面加工精度直接决定整机装配后的同轴度，建模时特意保留了基座的倒角与安装沉孔细节，方便选型人员直接核对安装边界尺寸；中间段是行星齿轮减速箱腔体，采用圆柱形金属外壳，外壳表面做了防滑滚花细节，实际生产中这个结构既方便装配时的夹持定位，也能提升箱体的散热面积，减速箱内部的行星轮系通过多级齿比搭配，实现额定转速下的扭矩放大，建模时虽然受限于原始参考资料的细节完整度，部分内部齿形参数做了工程化近似处理，但外部的连接法兰、输出轴定位尺寸完全按照常规同规格产品的安装规范做了还原；最上端是输出轴安装法兰，方形法兰盘带四个对称安装孔，输出轴采用单键槽结构，键槽的位置、轴径的公差带都按照通用传动件的配合要求做了设定，方便用户直接对接同步轮、联轴器等外接传动部件。

在安装边界的尺寸设定上，整机轴向总长度控制在同功率等级减速电机的常规区间内，下端电机基座的法兰边长、上端输出法兰的安装孔距、输出轴的伸出长度与轴径，都匹配行业内300W级24V低压无刷减速电机的通用安装尺寸，做设备改型或者旧机替换时，不需要额外调整安装板的孔位，就能直接完成装配。建模过程中特意区分了不同部件的材质表现：电机本体的黑色端盖采用阻燃工程塑料质感，减速箱外壳做了金属阳极氧化的银灰色质感区分，输出轴与安装法兰保留了机加工金属的亮面质感，方便结构工程师在做装配仿真时，快速识别不同功能段的部件，也能在做设备三维布局时，直观判断电机与周边线缆、结构件的干涉情况。

实际选型使用时，这类带减速箱的无刷电机需要重点核对三个参数边界：一是输出轴的额定扭矩与峰值扭矩，要匹配负载端的启动惯量，避免长时间过载导致齿轮组磨损；二是安装法兰的同轴度公差，装配时要保证电机输出轴与负载传动轴的同轴度误差在允许范围内，否则会额外增加径向载荷，缩短轴承寿命；三是供电线的出线方向，建模时预留了电机侧的出线位置，用户可以根据实际设备的布线方向，调整线缆的走线路径，避免与周边结构件产生摩擦。不同于定制化的专用传动部件，这款通用型减速无刷电机的三维模型，在结构设计上保留了足够的通用适配性，既可以作为独立动力单元直接用于设备装配仿真，也可以作为基础模块，搭配编码器、刹车组件扩展为伺服驱动单元，适配更多高精度传动场景。在做三维布局时，工程师可以直接调用这个模型，核对安装空间的预留尺寸，不需要从零开始建模，能大幅缩短方案设计阶段的建模周期，尤其是在做小型自动化设备的方案迭代时，这类标准化传动部件的通用模型，能帮助设计人员快速完成动力段的布局，把更多精力放在负载端的专用结构设计上。需要注意的是，由于原始参考资料缺少部分内部细节参数，模型中部分非安装面的尺寸做了工程化近似，在做关键结构的干涉检查时，要以实际选型的产品样本尺寸为准，模型主要用于方案阶段的布局参考、装配关系验证，不能直接作为零件加工的生产图纸使用。
