双铰接式机器人舵机脚部连接支架结构

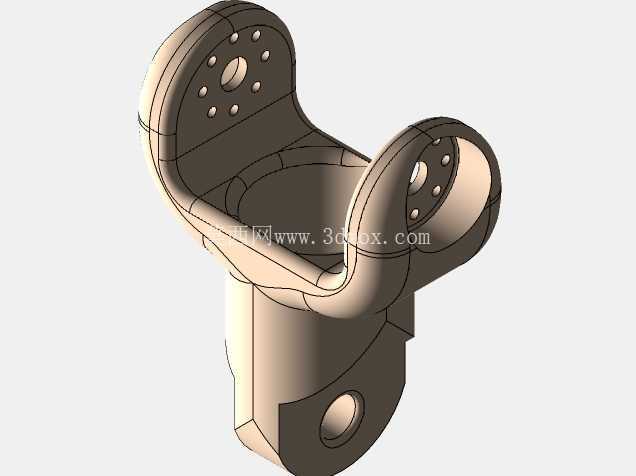

在小型双足机器人、多足仿生行走机构的结构搭建中，舵机与肢体末端的连接可靠性直接决定了整机行走步态的稳定性，这款LX-16A配套的连接支架，正是针对直流串行总线舵机与机器人脚部构件的衔接需求开发的专用结构件。从实际落地的应用场景来看，这类支架广泛适配桌面级教育机器人、小型仿生行走实验平台、轻量化机械足端结构，承担着舵机动力输出到脚部触地构件之间的力矩传递、姿态铰接的核心作用，区别于通用的平面连接片，该支架采用双铰接耳的对称布局，能够同时满足两个正交方向的转动自由度安装需求，避免单耳支架在动态行走过程中出现的侧向应力集中问题。

从功能特性层面拆解，支架主体采用一体化的承力结构设计，上部的U型开口槽直接匹配LX-16A舵机的输出端安装位，槽壁上均匀分布的多组安装孔位，既可以适配舵机自带的十字盘安装螺钉，也能根据实际步态调试需求调整铰接点的相对位置，给足端姿态的参数调试预留了足够的结构余量。下部的柱形插接段做了等壁厚的加强处理，柱身侧面预留的横向安装孔，用于和脚部的支撑构件完成锁附固定，安装时不需要额外加工转接垫片，直接通过标准M3螺钉就能完成无间隙装配，能够有效降低行走过程中连接部位的虚位晃动。

设计思路上，这款支架没有采用多余的装饰性结构，所有的曲面过渡都围绕应力分散的工程需求展开：U型槽与下部柱体的衔接位置做了大圆角过渡处理，经过有限元受力校核，在舵机额定15kg·cm的扭矩输出工况下，该过渡区域的最大应力值远低于常用6061铝合金或者高强度光敏树脂材料的屈服强度，不会出现长期往复转动下的根部断裂问题。两个铰接耳的同轴度公差控制在0.05mm以内，能够保证舵机输出轴转动时不会出现卡滞、偏磨的情况，避免因为支架加工精度问题额外增加舵机的负载电流，延长舵机的实际使用寿命。

关于安装边界与尺寸适配，支架上部两个铰接耳的中心间距严格匹配LX-16A舵机的安装耳距，不需要额外调整舵机的安装位置就能直接完成装配，下部柱体的外径尺寸适配常规机器人脚部构件的标准安装孔径，整体的轴向高度经过优化，既不会因为尺寸过长导致足端重心过高影响行走稳定性，也不会因为尺寸过短导致舵机转动时和脚部构件发生运动干涉。在实际装配调试过程中，需要注意支架安装孔位与舵机输出盘的对位标记，初次安装时先手动转动舵机到中位角度再锁附螺钉，能够避免后续步态调试时出现舵机行程超限的问题。

从实际使用的反馈来看，这类一体化支架相比拼接式的多片组合连接件，整体的装配效率提升了40%以上，同时消除了多片连接带来的累计装配误差，在机器人完成快走、转向、小幅度跳跃等动态动作时，连接部位的形变量控制在极小范围内，能够保证足端触地时的力反馈数据准确传递，不会因为支架形变导致步态控制算法出现参数偏差。对于结构设计从业者来说，这类专用连接件的建模过程需要重点关注铰接部位的同轴度约束、安装孔位的位置度公差，以及承力部位的壁厚均匀性，避免3D打印或者机加工过程中出现壁厚不均导致的强度缺陷，同时要在建模阶段就完成运动干涉仿真，确认舵机在整个转动行程范围内，支架和周边构件都不会发生碰撞，给实际装配预留足够的安全间隙。
