二自由度球盘平衡控制实训装置结构

这套球盘平衡结构的核心应用场景集中在高校自动化、机电一体化专业的控制算法实训环节，也可作为小型伺服运动控制开发的验证载体，替代部分成本高昂的工业级多轴运动平台，满足基础控制逻辑验证、传感器数据融合调试的实际需求。从实际用途来看，该装置通过两个正交布置的驱动轴调整上方平板的倾斜角度，让放置在平板上的球体能够按照预设轨迹运动，或是稳定停留在平板的指定坐标位置，整个过程可直观展示PID控制、模糊控制等算法的实际控制效果，帮助开发者快速验证控制参数的合理性，避免直接在工业设备上调试带来的碰撞、过载风险。

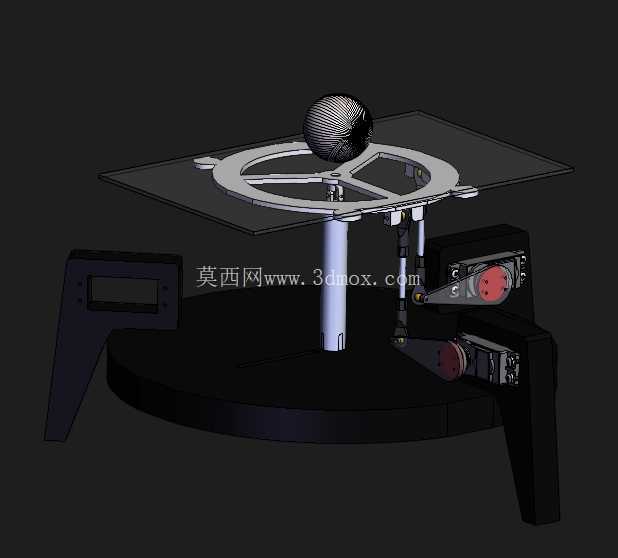

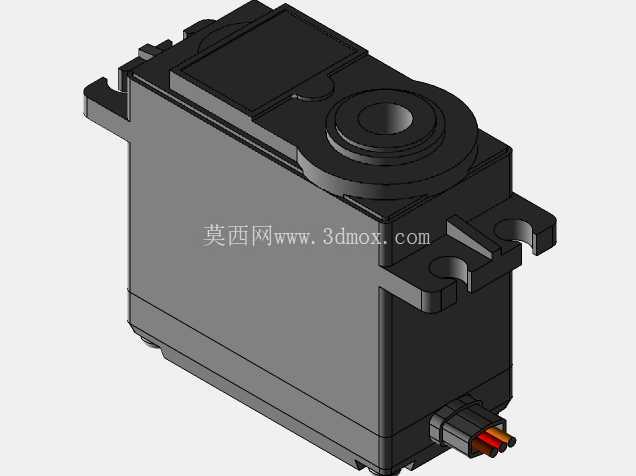

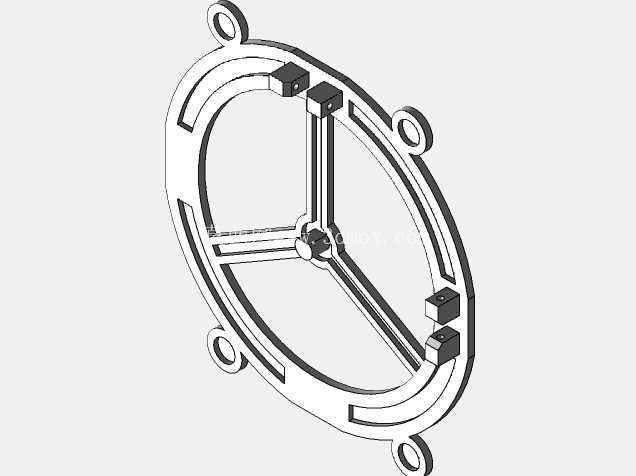

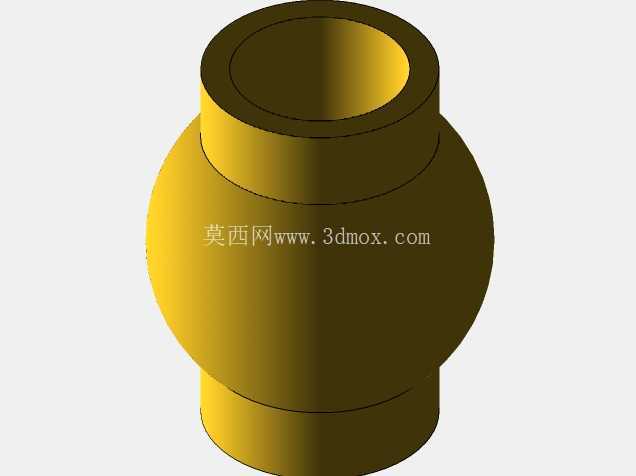

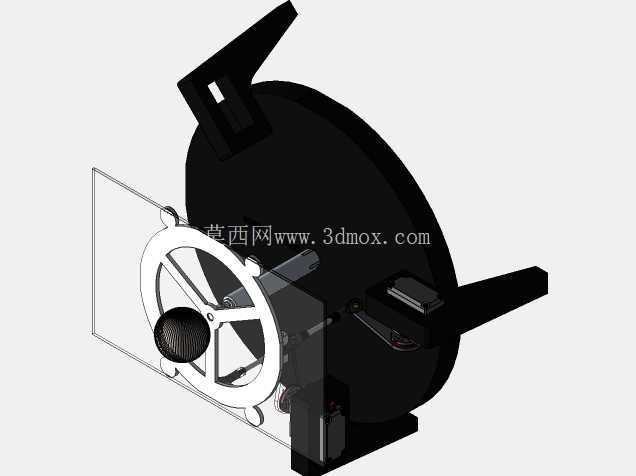

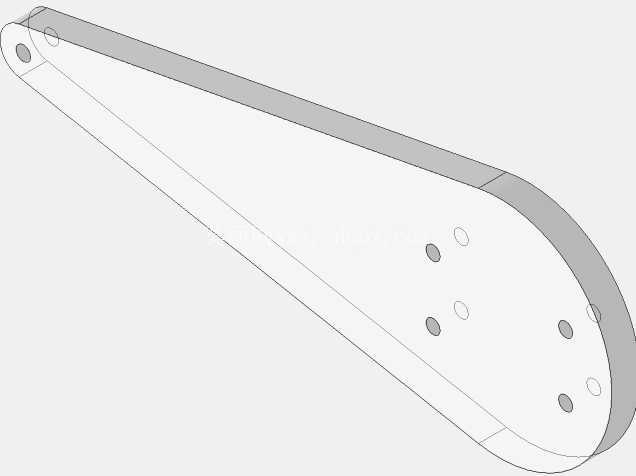

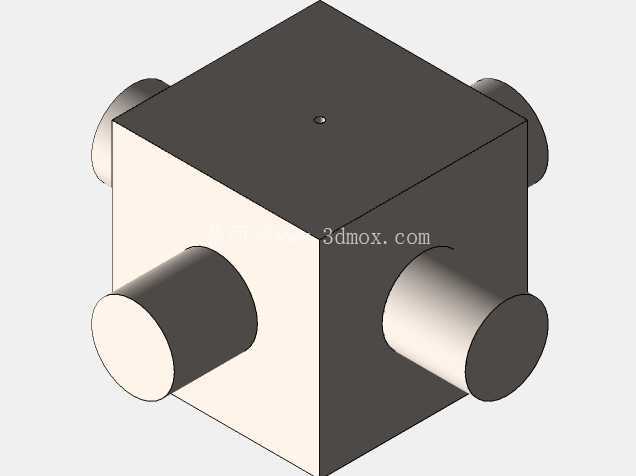

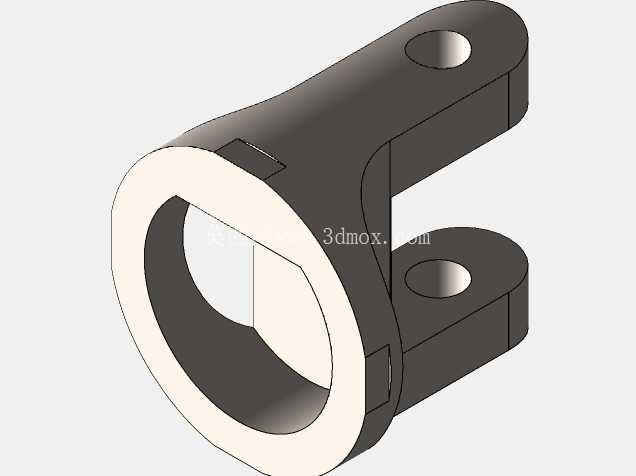

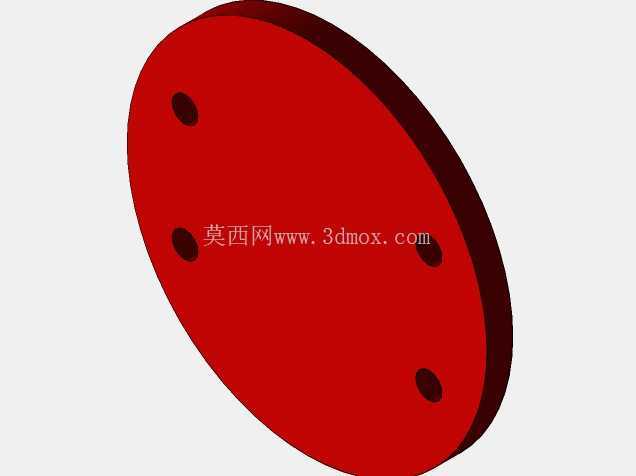

从功能特性来看，整套结构采用下层圆形基座作为承载主体，两个驱动单元呈90度夹角布置在基座侧方，分别对应平板的X、Y两个倾斜自由度，驱动端通过连杆结构与平板下方的铰接点连接，将舵机或伺服电机的旋转运动转化为平板对应方向的倾角变化；平板中心设置有三辐式限位保持架，既不会过度限制球体的自由滚动，又能避免球体在平板大角度倾斜时滑落出工作区域，保持架的辐条采用圆弧过渡设计，减少球体与架体接触时的卡滞概率。平板下方的中心支撑柱采用万向铰接结构与基座连接，作为整个平板的转动支点，保证两个方向的倾角调整互不干涉，支撑柱的长度经过匹配设计，让平板在最大倾角范围内运动时，驱动连杆不会出现死点位置，传动过程始终保持顺畅。

设计思路上，整套结构优先考虑了实训场景下的拆装便捷性与调试容错性，所有铰接位置均采用标准紧固件连接，无需特殊工装即可完成拆解与重组，方便学习者观察内部传动链路；驱动单元的安装座采用L型折弯结构，直接固定在圆形基座的边缘，既保证了驱动部件的安装刚性，又不会占用基座中部的布线空间，传感器、控制板的走线可从基座中部的中空区域引出，避免运动过程中线缆与传动部件发生干涉。球体选用标准规格的刚性实心球，表面粗糙度控制在合理范围，既不会因为过于光滑导致滚动惯性过大难以控制，也不会因为摩擦阻力过高导致控制响应滞后。

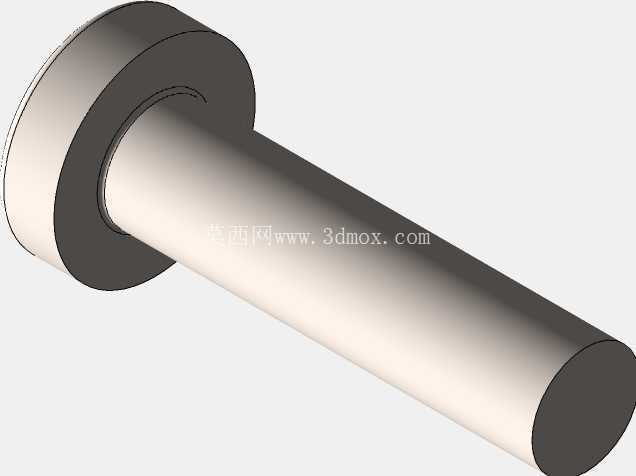

从安装边界与尺寸配合来看，整套装置的基座直径控制在300mm量级，平板尺寸略小于基座直径，保证平板在正负15度的最大倾角范围内，边缘不会超出基座的投影范围，不会与周边安装的其他实训设备发生空间干涉；驱动连杆的长度与铰接点位置经过运动学仿真校核，当驱动轴转动正负30度时，平板对应方向的倾角可达到正负12度，完全满足球体在整个平板范围内运动的倾角需求，同时连杆两端的铰接点均设置有自润滑衬套，减少长期往复运动带来的磨损，降低实训过程中的维护频次。基座底部预留有标准安装孔位，可直接固定在实训工作台的T型槽上，也可搭配减震脚垫放置在普通桌面上，不会因为装置运动时的振动出现滑移。

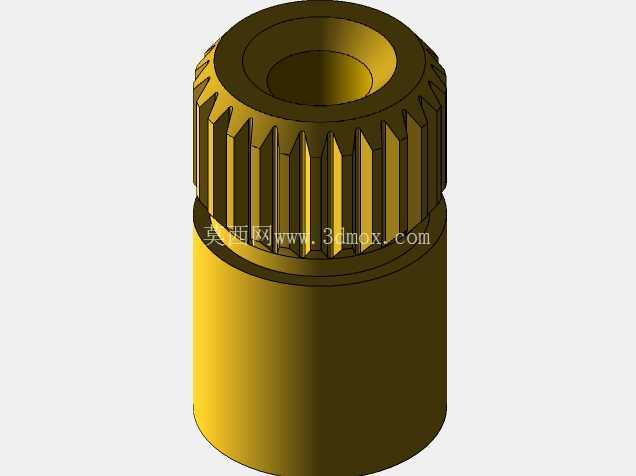

在结构细节处理上，平板采用轻质高强度板材制作，降低运动部分的整体惯量，提升控制响应速度，同时平板表面做哑光处理，减少视觉识别类传感器采集球体位置时的反光干扰；三辐式保持架的高度仅为球体直径的三分之一，既起到限位作用，又不会遮挡球体位置检测传感器的采集视野。两个驱动单元的输出轴均设置有限位块，避免调试过程中参数设置错误导致驱动轴超行程转动，造成连杆或平板结构的损坏。整套结构的传动链路没有采用复杂的齿轮减速机构，而是直接通过舵机摇臂搭配连杆驱动，减少了传动间隙带来的控制误差，也降低了装配时的精度要求，适合教学场景下的批量制作与组装。
