LX-16A舵机连接固定支架结构设计

在桌面级小型机器人、教育类机械臂、仿生多足机器人的传动结构搭建中，舵机与结构件的连接可靠性直接决定了整机动作精度与运行寿命，这款LX-16A配套支架正是针对该类场景开发的专用连接构件。从实际装机场景来看，这类支架主要承担舵机输出端与机械臂连杆、足端构件、关节转座之间的刚性衔接作用，区别于通用平板支架的单一固定功能，该支架采用环抱式承托结构，能够完全贴合LX-16A系列数字舵机的弧形外壳轮廓，避免舵机在大扭矩输出时出现壳体滑移、固定点应力集中的问题。

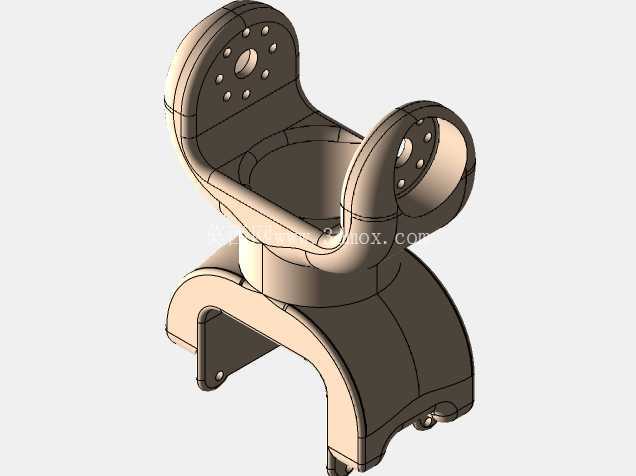

从结构设计逻辑来看，支架整体分为三个功能区域：上部的舵机承托座、侧部的输出轴对接环、下部的连杆安装卡爪。上部承托座采用与舵机外壳曲率完全匹配的弧形内凹面，周向均匀分布8个M2规格的螺丝安装孔，安装时可通过螺丝从支架外侧穿入，直接锁附在舵机壳体预设的螺纹孔位上，多点位固定的方式可将舵机工作时产生的径向扭矩均匀分散到整个承托面，避免单点受力导致的塑料壳体开裂。侧部的输出轴对接环为带翻边的环形结构，内孔直径与舵机输出轴的安装法兰尺寸匹配，环面上预留的4个安装孔可直接对接舵机输出盘的固定孔位，安装后输出轴的转动扭矩可直接通过对接环传递到相邻结构件，不会出现轴孔配合间隙导致的动作回差。下部的卡爪式安装结构采用开口式U型设计，两个卡爪臂上各预留1个长圆形安装孔，可适配不同宽度的连杆构件，长圆孔的设计允许安装时微调支架与连杆的相对位置，补偿加工或3D打印带来的尺寸误差，降低装配难度。

从安装边界尺寸来看，该支架整体包络尺寸控制在42mm×38mm×55mm范围内，不会占用过多的关节内部空间，适配小型机器人关节的紧凑布局需求。承托座的内弧面曲率半径为18mm，完全匹配LX-16A舵机36mm外径的壳体尺寸，安装后舵机外壳与支架内表面的贴合间隙控制在0.1mm以内，既保证装配顺畅，又不会出现旷量。侧部对接环的中心高度与舵机输出轴中心高度完全重合，装配后不会出现轴系偏心的问题，可有效减少舵机转动时的附加径向载荷，延长舵机齿轮组的使用寿命。下部卡爪的开口宽度为20mm，可直接卡接在厚度2mm-5mm的碳纤维连杆、铝合金连杆或者3D打印结构件上，适配多数教育机器人常用的连杆规格。

在实际工程应用中，这类支架除了用于双足机器人的踝关节、膝关节连接，也可用于机械臂的关节转座、小型云台的俯仰结构固定，相比采用角码、平板件拼接的固定方式，一体化成型的支架结构减少了装配零件数量，降低了关节处的累积装配误差。设计时特意在承托座与对接环的衔接位置做了R3的圆角过渡，避免直角位置的应力集中，即使在舵机满扭矩输出、频繁正反转的工况下，支架也不会出现断裂变形的问题。支架的壁厚设计为2.5mm，在保证结构强度的前提下尽可能控制自身重量，不会给舵机带来额外的负载，对于对自重敏感的多足机器人、小型航模结构来说，这个重量控制区间能够在强度和轻量化之间取得较好的平衡。

从装配工艺角度考虑，该支架的所有安装孔位都做了0.2mm的倒角处理，既可以引导螺丝顺利穿入，也能避免安装孔边缘的毛刺割伤线材，在走线时舵机的连接线可顺着承托座与卡爪之间的空隙引出，不会被转动的关节夹断。对于结构设计从业者来说，这类专用连接支架的设计核心不在于复杂的曲面造型，而在于对配合件尺寸的精准把控、对受力路径的合理规划，每一个安装孔的位置、每一处壁厚的选择、每一个圆角的大小，都需要结合实际装机的受力情况、装配流程反复调整，才能做到安装便捷、固定可靠、重量适中，满足小型机器人关节的长期运行需求。
