工业用托盘自动回收处理设备结构设计

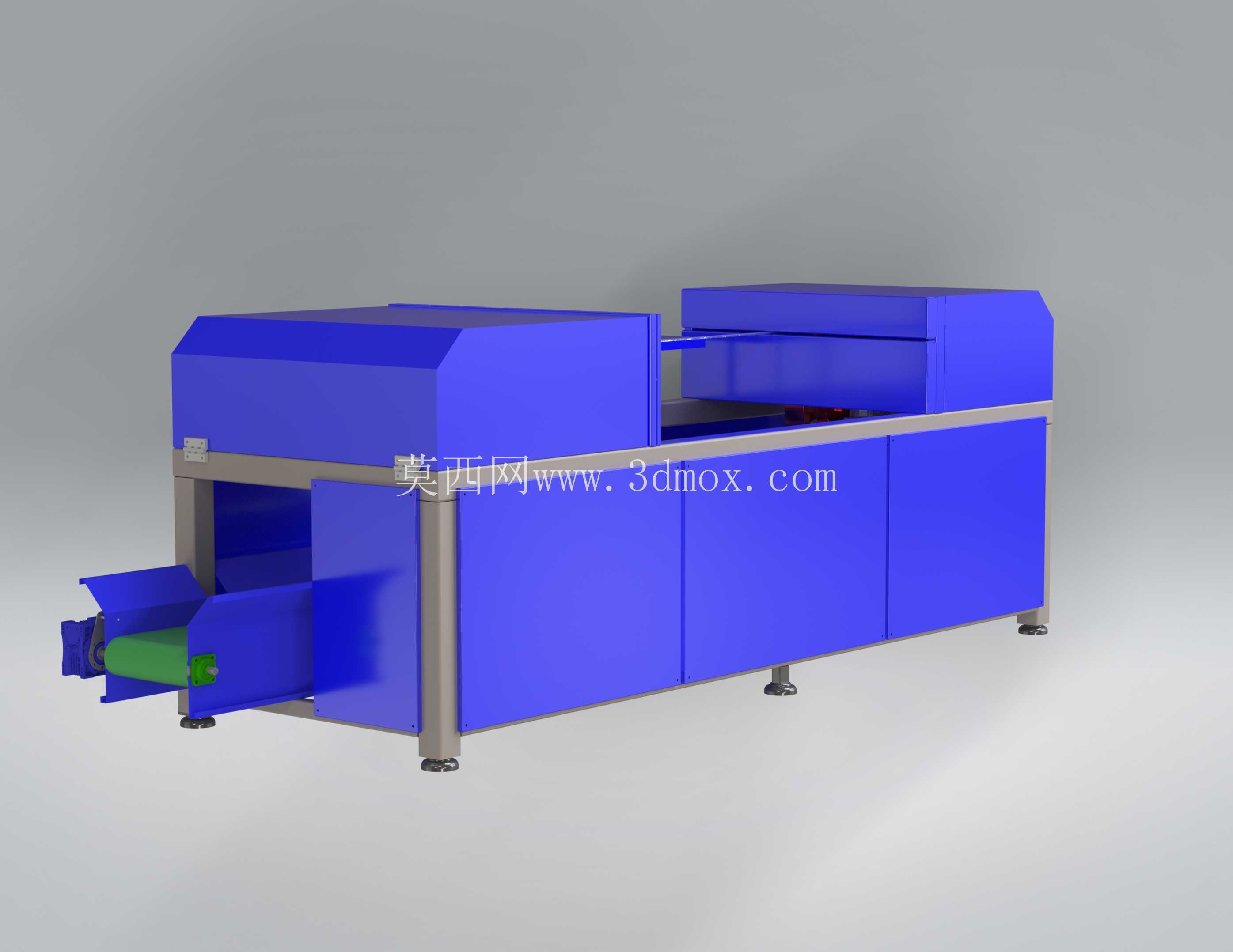

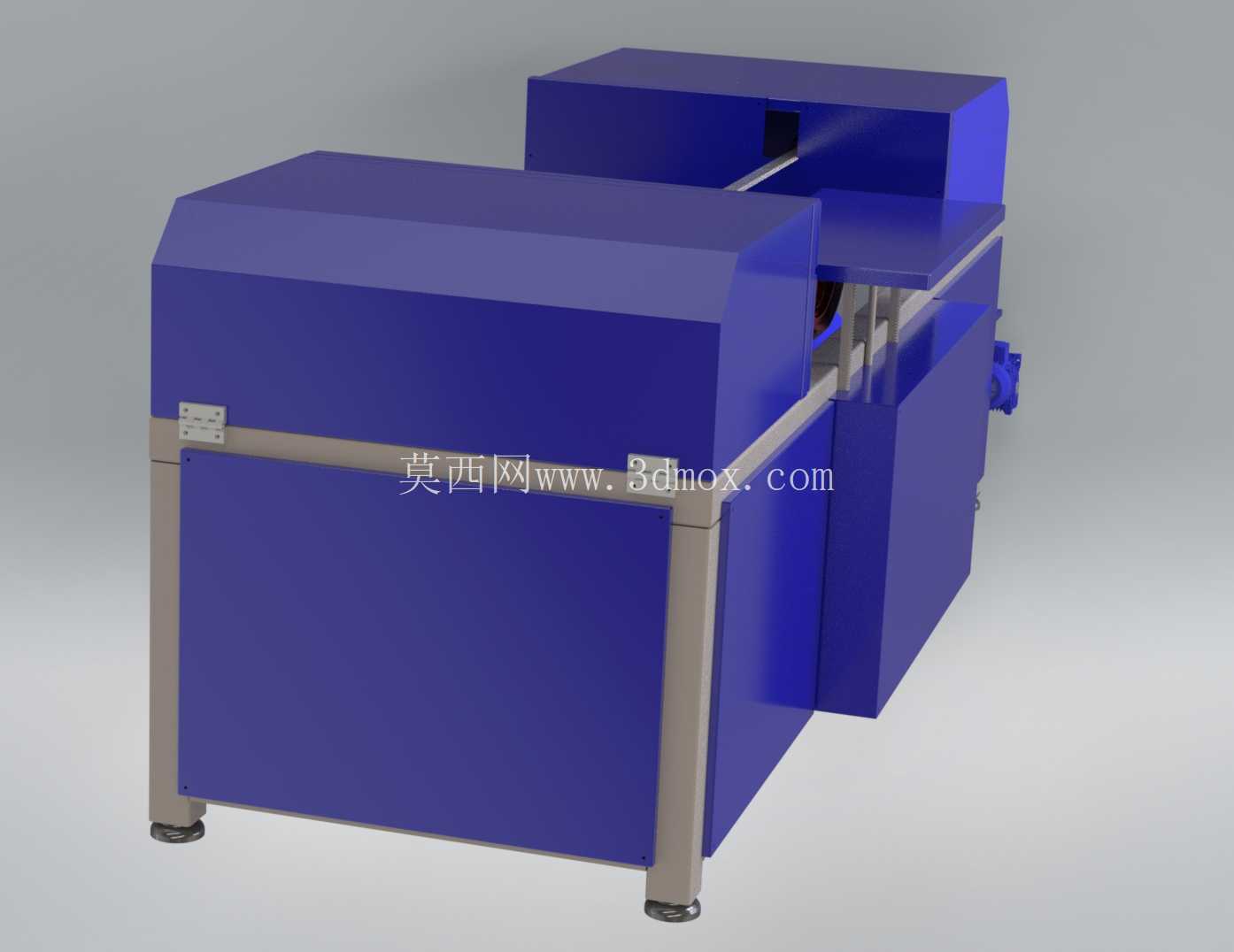

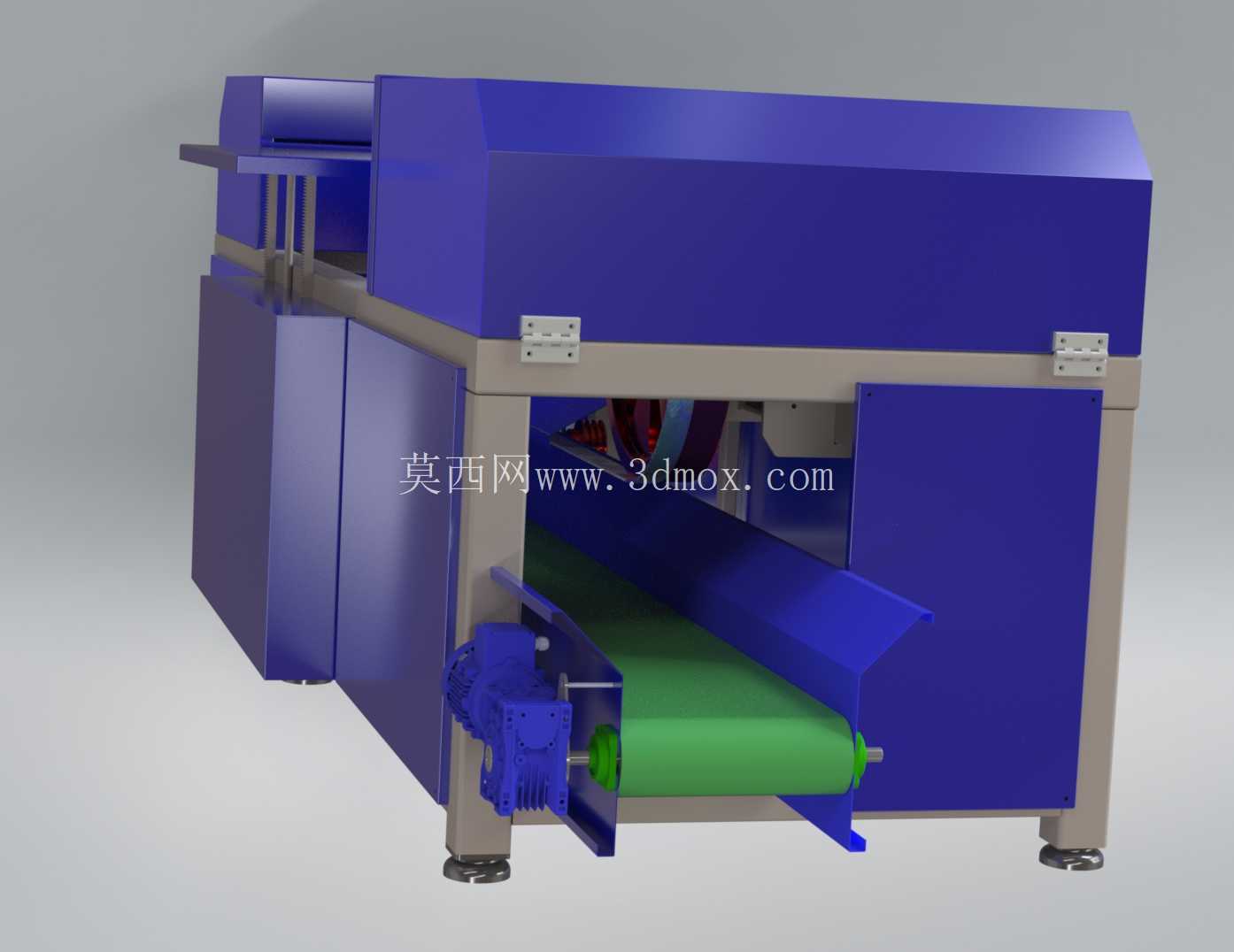

　　在生产制造、仓储物流以及包装加工的现场作业环节里，空托盘的流转回收一直是容易被忽略却直接影响线边物料周转效率的环节，这款托盘回收处理设备的结构设计，正是针对线边空托盘堆叠、规整、转运的实际痛点完成的三维结构搭建。从整机的结构布局来看，设备采用框架式方管焊接主体作为承载基体，外部覆盖钣金护罩将传动部件与作业区域做物理隔离，既避免作业过程中人员误触传动结构引发安全风险，也能减少车间粉尘、碎屑落入传动机构造成的部件磨损。设备中部设置的绿色皮带输送单元是托盘进料的核心承载结构，输送辊筒两端采用带座轴承做回转支撑，侧边配套的蓝色蜗轮蜗杆减速单元直接与主动辊轴做直连传动，省去了额外的链轮链条传动环节，既压缩了设备侧边的安装占用空间，也降低了传动链路的功率损耗，输送面的高度设置匹配常规车间线边出料口的750-850mm通用高度区间，不需要额外做垫高或者挖地坑处理，就能直接对接生产线的出料端承接待回收的空托盘。

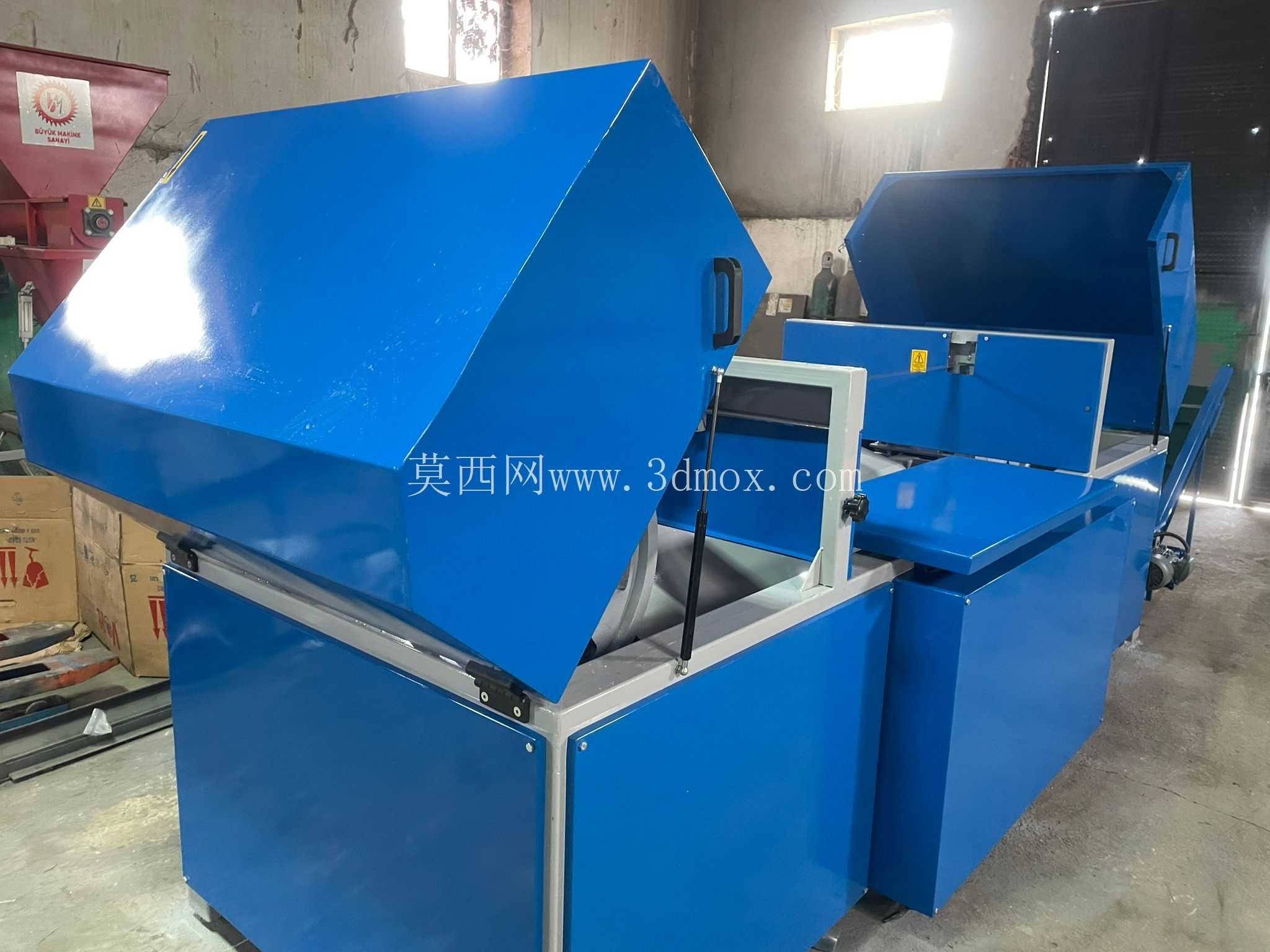

　　设备上部的封闭腔体内部集成了托盘规整、定位以及堆叠导向的结构，当空托盘通过输送面进入设备内部后，侧边的导向挡条会先对托盘的位置做纠偏，避免托盘偏斜进入堆叠工位造成卡滞，当托盘到达指定位置后，内部的抬升机构会将托盘抬升预留出下一个托盘的进入空间，逐次完成空托盘的整齐堆叠，当堆叠数量达到设定值后，输送机构反向运转将整垛托盘输出到设备出料端，方便叉车一次性转运，替代传统人工搬运、逐个堆叠托盘的作业模式。

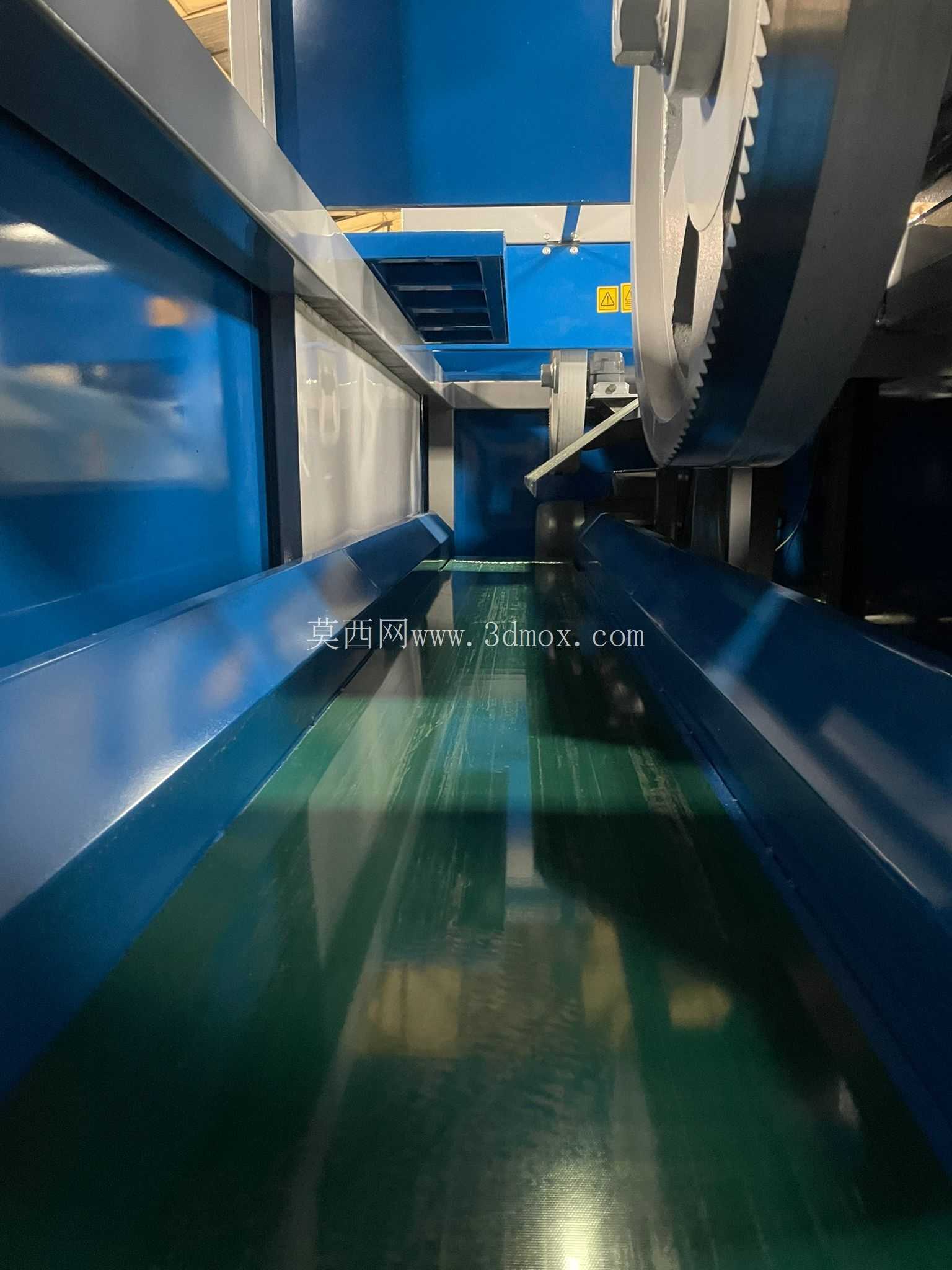

　　从安装边界的尺寸设计来看，整机长度控制在2.2m区间，宽度控制在1.4m区间，整机高度不超过1.6m，底部设置的可调脚杯可以在±30mm范围内调节整机水平度，适配车间地面不平整的安装场景，不需要额外做预埋基础，只需要在地面划定对应安装区域，固定脚杯位置即可完成设备部署。在结构设计的细节处理上，设备的护罩拼接处都做了折边加强处理，避免薄钣金在长期设备振动过程中产生共振异响，输送单元的侧边设置了可快速拆卸的检修盖板，不需要拆解整机护罩就能完成皮带张紧度调节、辊筒轴承润滑等日常维护操作，传动减速单元的安装位置预留了足够的散热空间，避免长期连续作业过程中减速电机过热触发保护停机。针对不同规格的塑料托盘、木质平托盘的适配需求，设备内部的导向挡条预留了位置调节的长孔安装位，可以根据现场实际使用的托盘尺寸调整挡条间距，不需要更换核心结构件就能完成不同规格托盘的回收适配，输送皮带的表面做了防滑纹路处理，避免托盘在输送过程中出现打滑偏移，设备的进出料端都做了圆弧过渡的导向结构，即使托盘在进入设备时存在小幅位置偏差，也能顺着导向斜面滑入输送通道，降低卡料故障的发生概率。

　　从实际作业的适配场景来看，这款设备可以直接部署在成品包装线的末端、仓储区的空托盘收集点、拆垛作业工位的出料侧，承接拆垛完成后或者成品下线后遗留的空托盘，自动完成规整堆叠作业，单台设备每小时可以处理120-150个空托盘，只需要1名作业人员在出料端完成整垛托盘的叉运转运即可，大幅减少线边空托盘堆放占用的通道空间，也避免人工搬运托盘过程中可能出现的砸伤、磕碰风险。在三维建模的结构处理上，所有的安装配合面都预留了合理的装配公差，焊接框架的安装基准面做了统一的基准设定，方便后续加工生产过程中的工装定位，外购件比如减速电机、带座轴承、脚杯等部件都采用行业通用的标准型号，降低后续设备维护过程中的配件采购成本，钣金护罩的拆分逻辑也充分考虑了钣金加工的折弯工艺、板材利用率，尽可能减少异形折弯结构，降低加工制造的难度与成本。
