拖挂式树枝粉碎削片设备结构设计

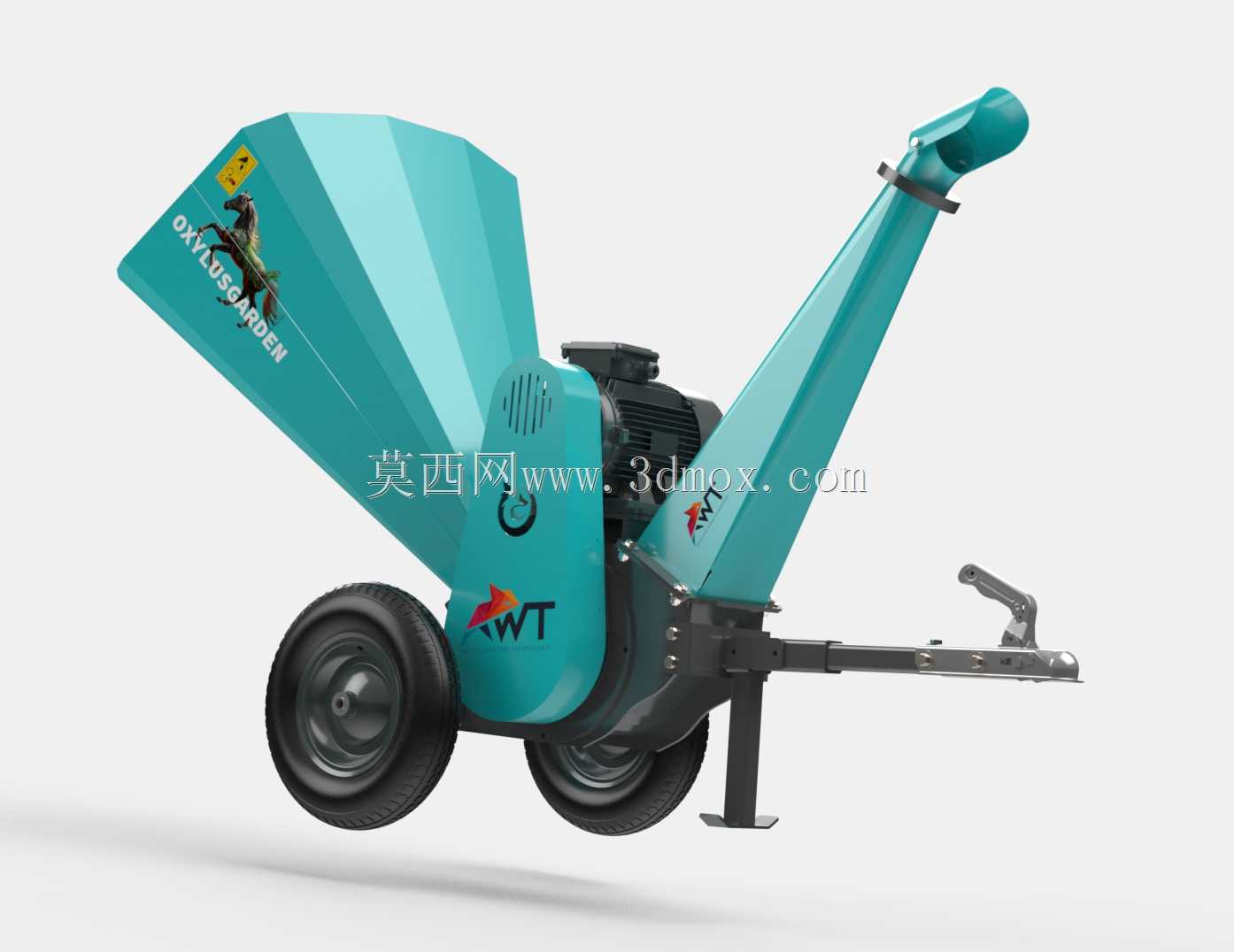

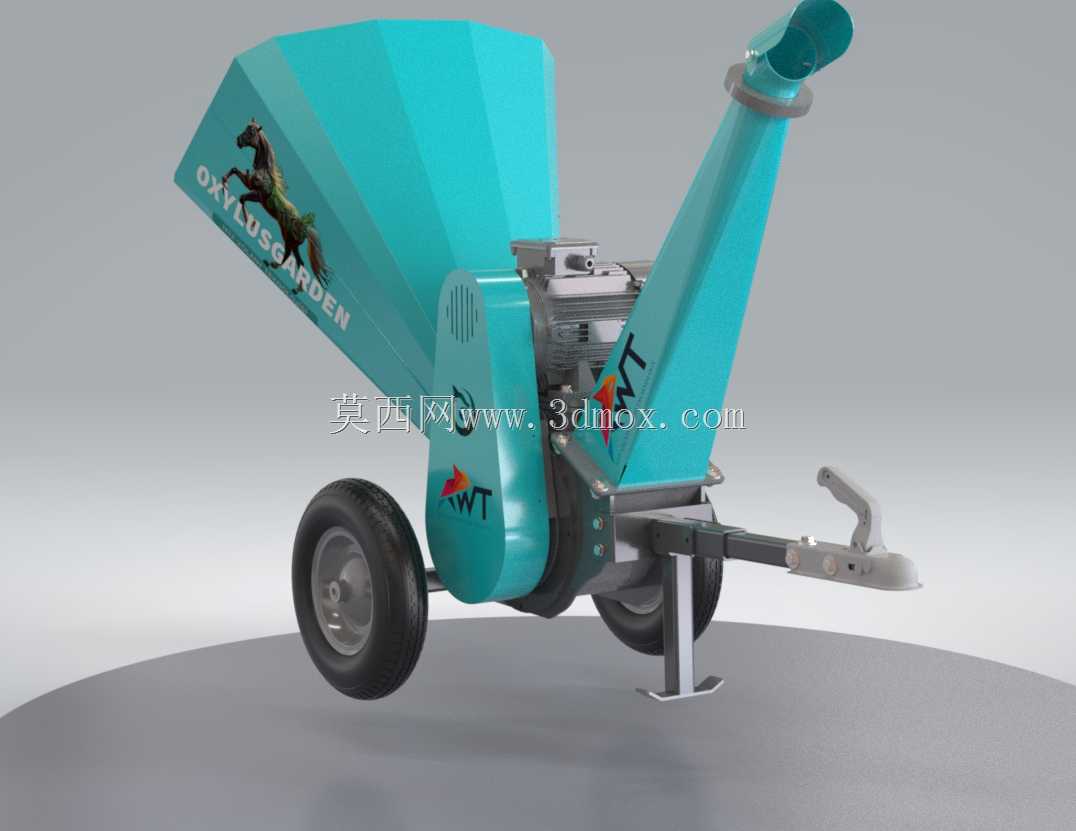

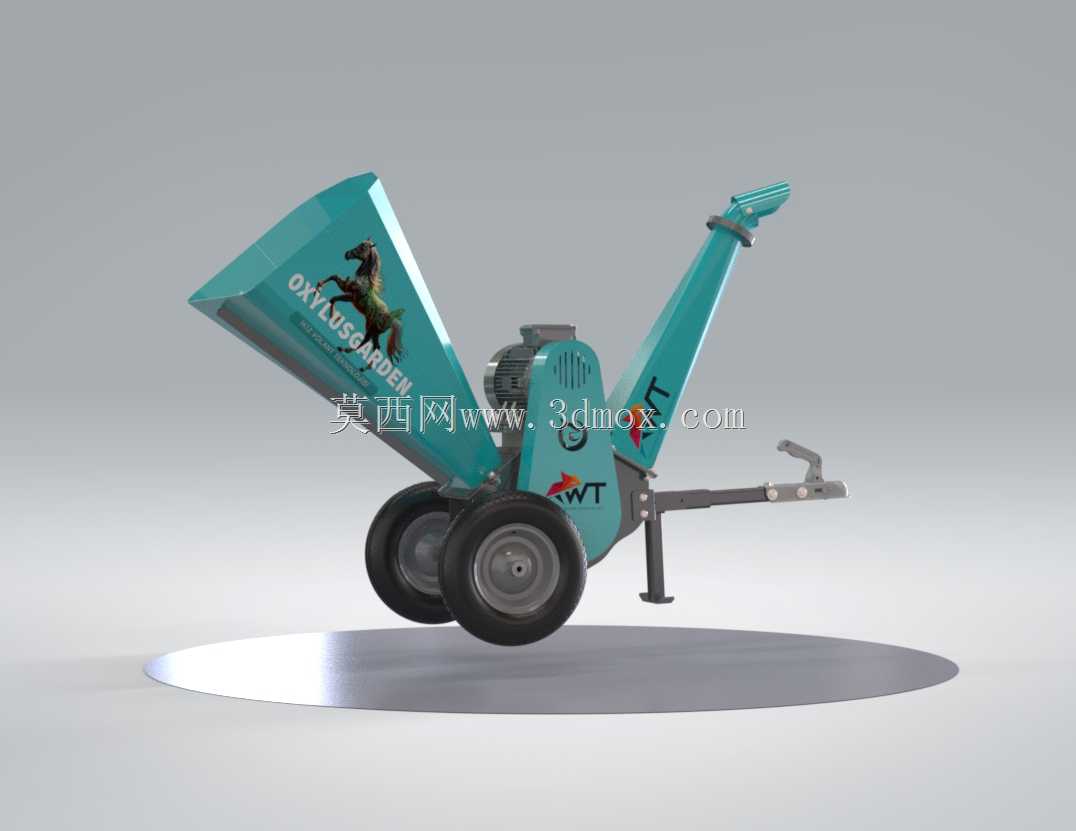

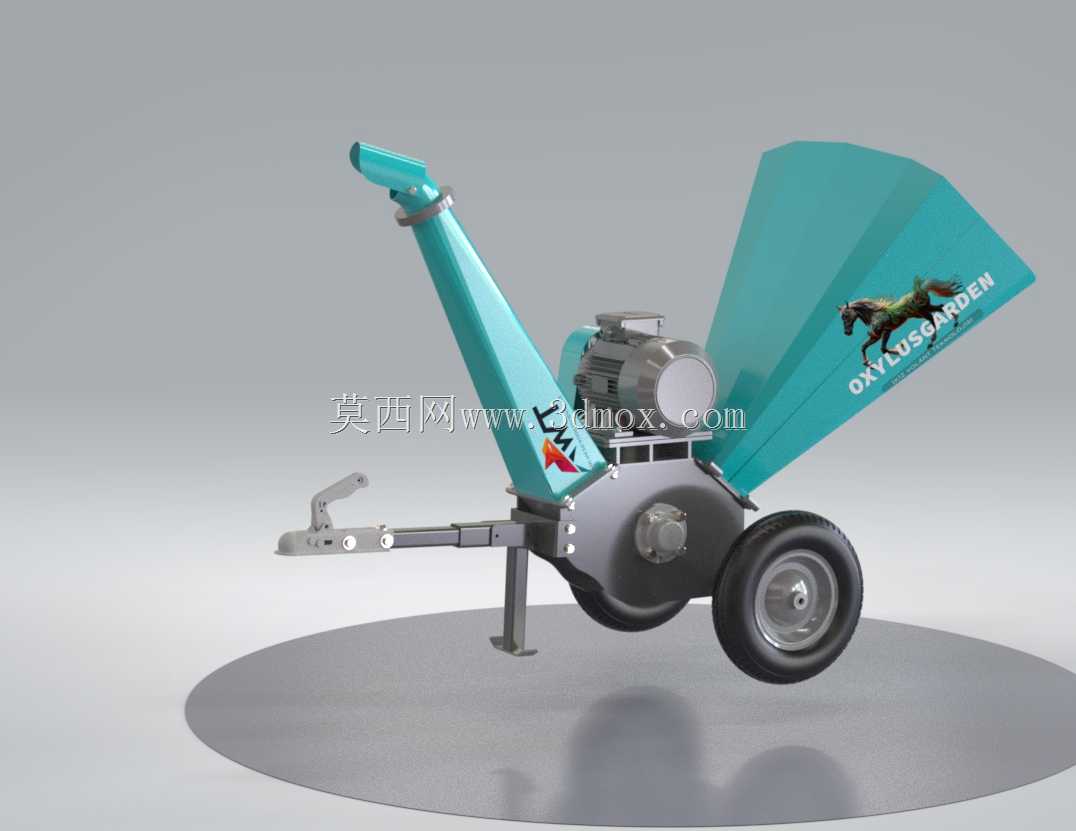

　　这款拖挂式树枝粉碎设备的三维结构设计，核心围绕户外园林、市政绿化、小型营林场景的移动作业需求展开，区别于固定安装的大型粉碎机组，整体采用牵引拖挂架构，适配小型皮卡、农用拖拉机的后牵引接口，无需额外吊装转运设备即可完成不同作业点的转场，覆盖城市行道树修剪残枝处理、果园整枝废弃物粉碎、营林抚育间伐剩余物处理等多类作业场景，解决传统枝桠废弃物转运成本高、堆放占地大的实际痛点。

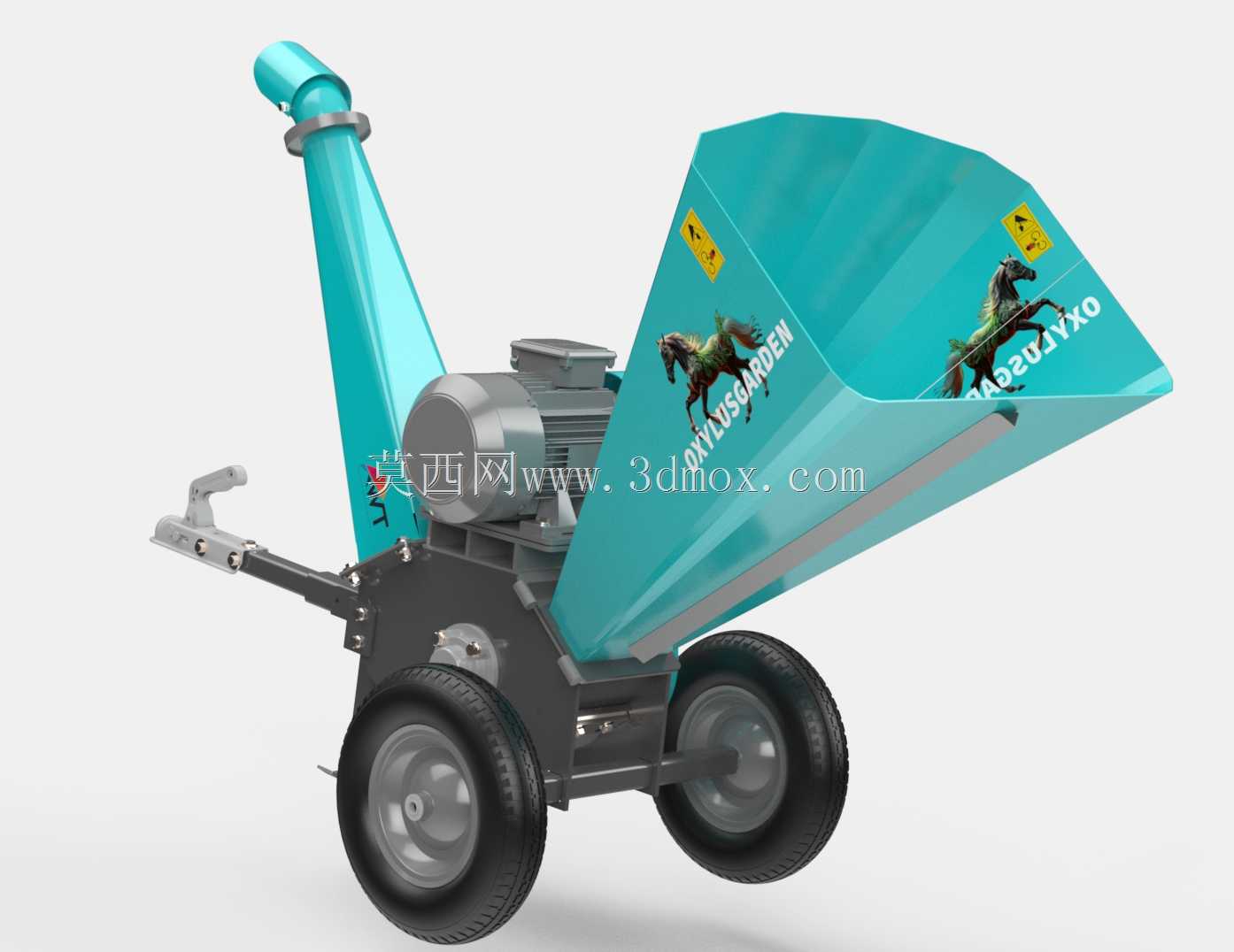

　　从功能实现逻辑来看，设备采用侧向上料斗搭配切向出料筒的结构布局，上料斗做了大倾角扩口设计，开口宽度适配直径10cm以内的枝桠进料，作业人员无需额外裁切过长枝条，即可将修剪下来的整段枝桠直接送入进料腔，进料腔内部设置有防反弹挡料结构，避免粉碎过程中碎屑飞溅伤及作业人员；粉碎腔内部采用刀辊配合底刀的切削结构，刀辊上的动刀做了可拆换设计，刃口磨损后可单独拆卸修磨或更换，无需整体更换刀辊总成，降低后期运维成本，切削后的木屑通过高速旋转的刀辊产生的气流从切向出料筒喷出，出料角度可通过顶部的旋转调节结构调整，可直接将粉碎后的木屑喷送至随行的收集袋或运输车辆货厢内，减少二次收集的人工投入。

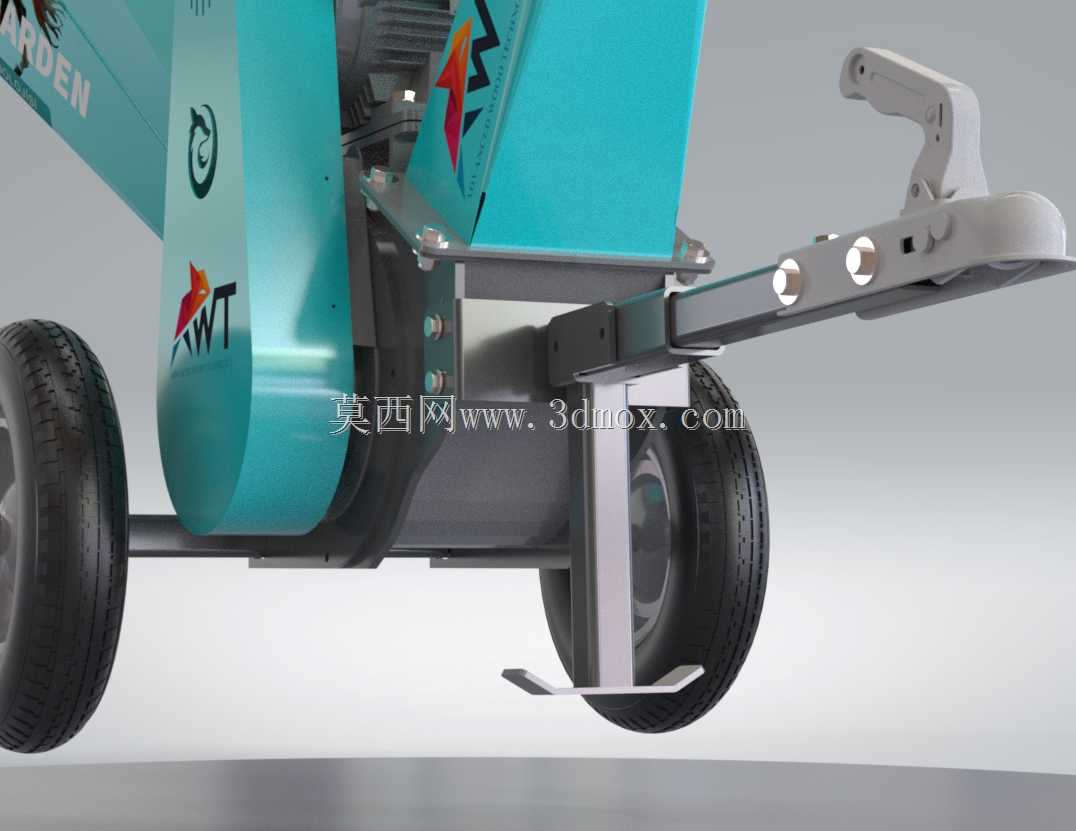

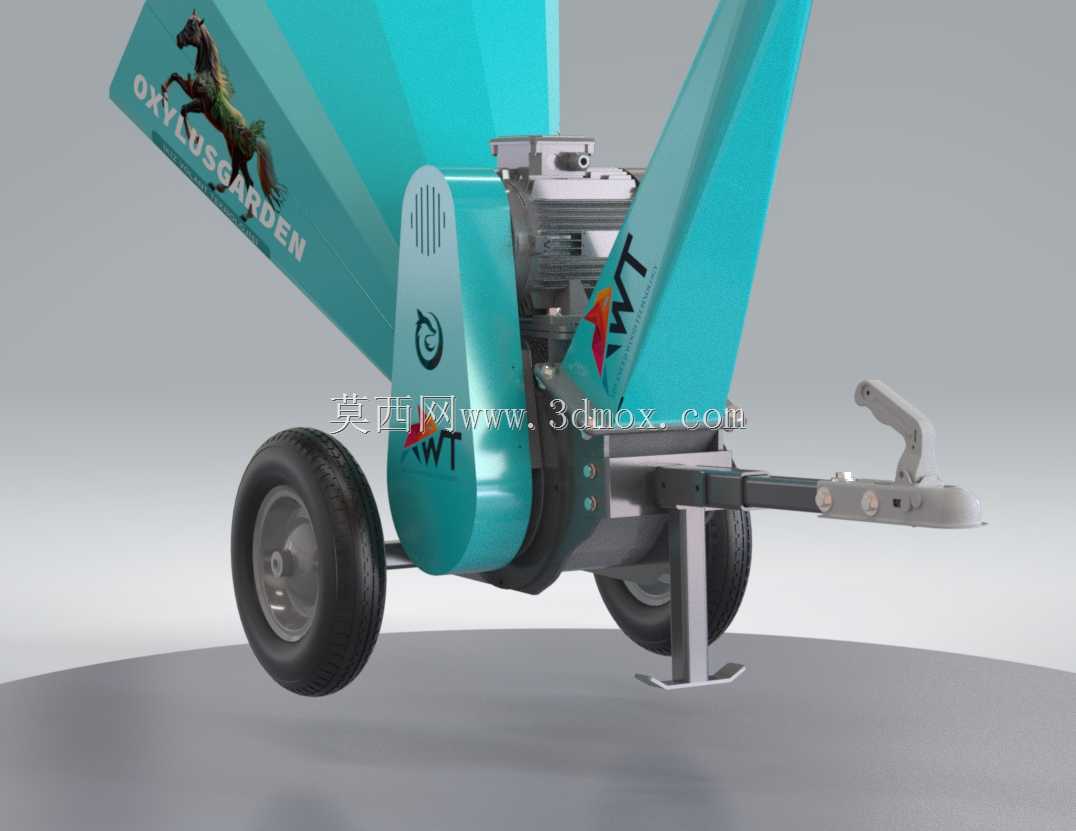

　　整机的结构设计充分考虑户外作业的稳定性需求，底部采用双轮行走架构搭配可伸缩支撑支腿，转场时支腿收起，通过牵引架连接牵引车辆，行走轮的轮距经过匹配设计，在非硬化的林间、果园土路行驶时具备足够的防侧倾能力；作业时将支腿放下并调整至合适高度，配合牵引架底部的支撑点形成三点稳定支撑，即使进料时推送较粗的硬木枝桠，整机也不会出现翘头或移位的情况。机身外壳采用折弯成型的护板结构，既对内部的传动部件、切削部件形成完全封闭的防护，避免作业过程中杂物卷入传动结构，也通过流线型的外壳造型减少户外作业时的积尘、积料，日常清理维护时仅需冲洗外表面即可完成清洁。

　　动力匹配方面，结构设计预留了通用动力的安装位，可适配燃油动力单元，满足无外接供电的野外作业需求，动力输出端通过带传动连接刀辊主轴，带传动结构具备过载打滑的保护特性，当进料量过大导致刀辊卡滞时，传动带可通过打滑保护动力单元与刀辊结构不受硬性冲击损坏，传动部位外侧设置有全封闭的护罩，避免树枝碎屑、泥土卷入传动带造成磨损。操控面板设置在机身靠近出料筒的侧方位置，作业人员站在机身侧旁即可完成油门调节、紧急停机等操作，操控位置与进料口保持足够的安全距离，避免作业时被进料的枝桠剐蹭。

　　从安装边界尺寸来看，整机在作业状态下的占地宽度控制在1.2米以内，长度含牵引架不超过2.2米，可在狭窄的园林步道、果树行间通行作业，无需提前清理作业通道；出料筒最高处距离地面高度约1.8米，喷出的木屑可直接落入高度1.5米以内的常规收集容器，无需额外加高收集装置。机身侧面预留有工具挂载位，可放置更换刀片用的扳手、备用刀片等运维工具，转场作业时无需额外携带工具包，减少作业准备时间。针对粉碎后物料的应用需求，切削刀辊的间隙经过匹配设计，粉碎后的木屑粒径控制在5-20mm区间，既可以直接作为园林地表覆盖物使用，也可作为堆肥原料快速腐熟，满足绿化废弃物就地资源化处理的需求，无需将修剪下的枝桠长距离转运至集中处理点，大幅降低绿化废弃物的处理成本。

　　整体结构在设计时充分考虑了户外作业的耐用性需求，所有与切削物料接触的结构件均采用耐磨钢材制作，焊接部位做了应力消除处理，避免长时间切削硬木时出现焊缝开裂、结构变形的问题；转动部位均采用密封式轴承，可阻挡木屑、灰尘进入轴承内部，延长轴承的更换周期，适配长时间户外连续作业的使用强度。
