立式平模农业肥料挤压造粒设备结构

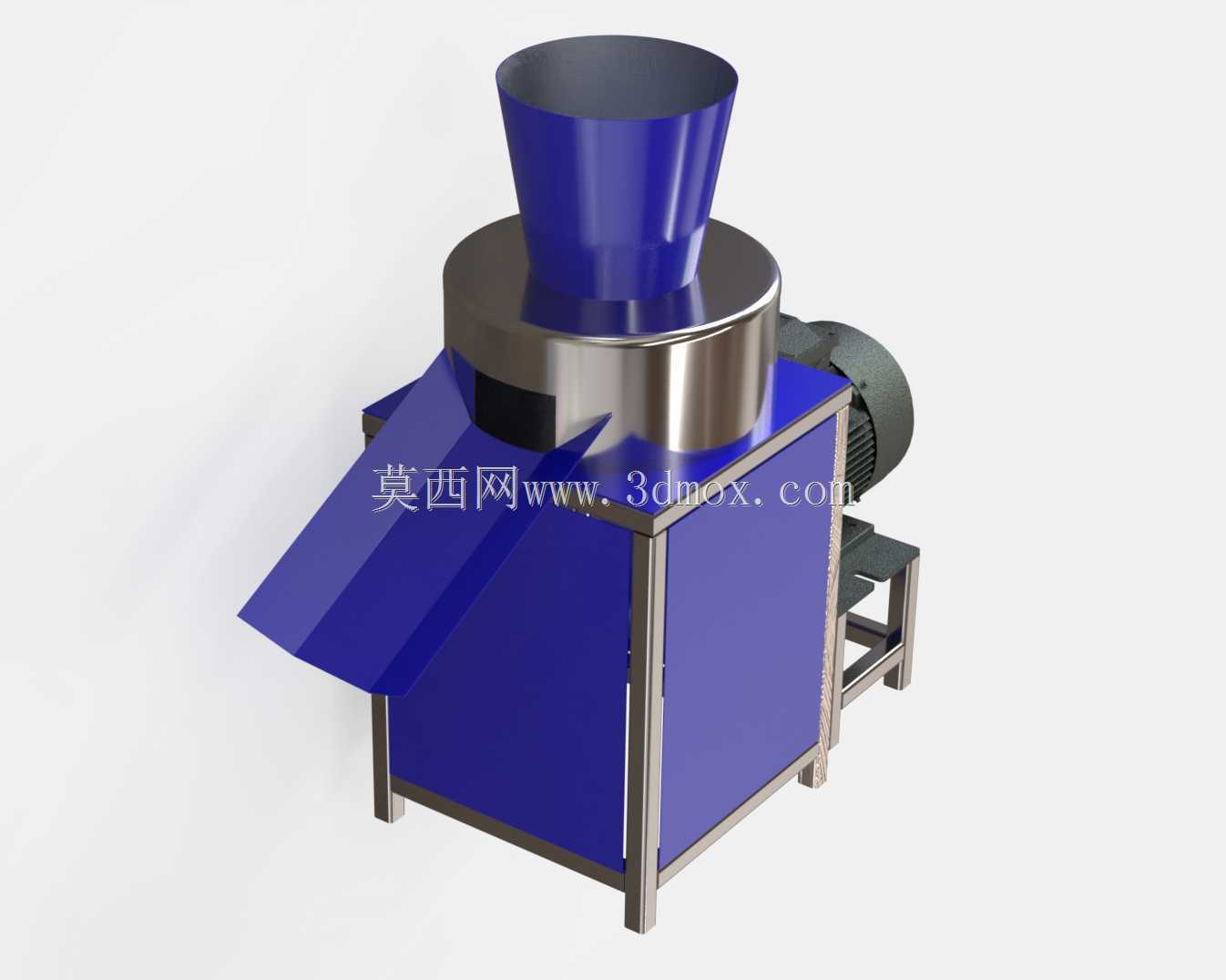

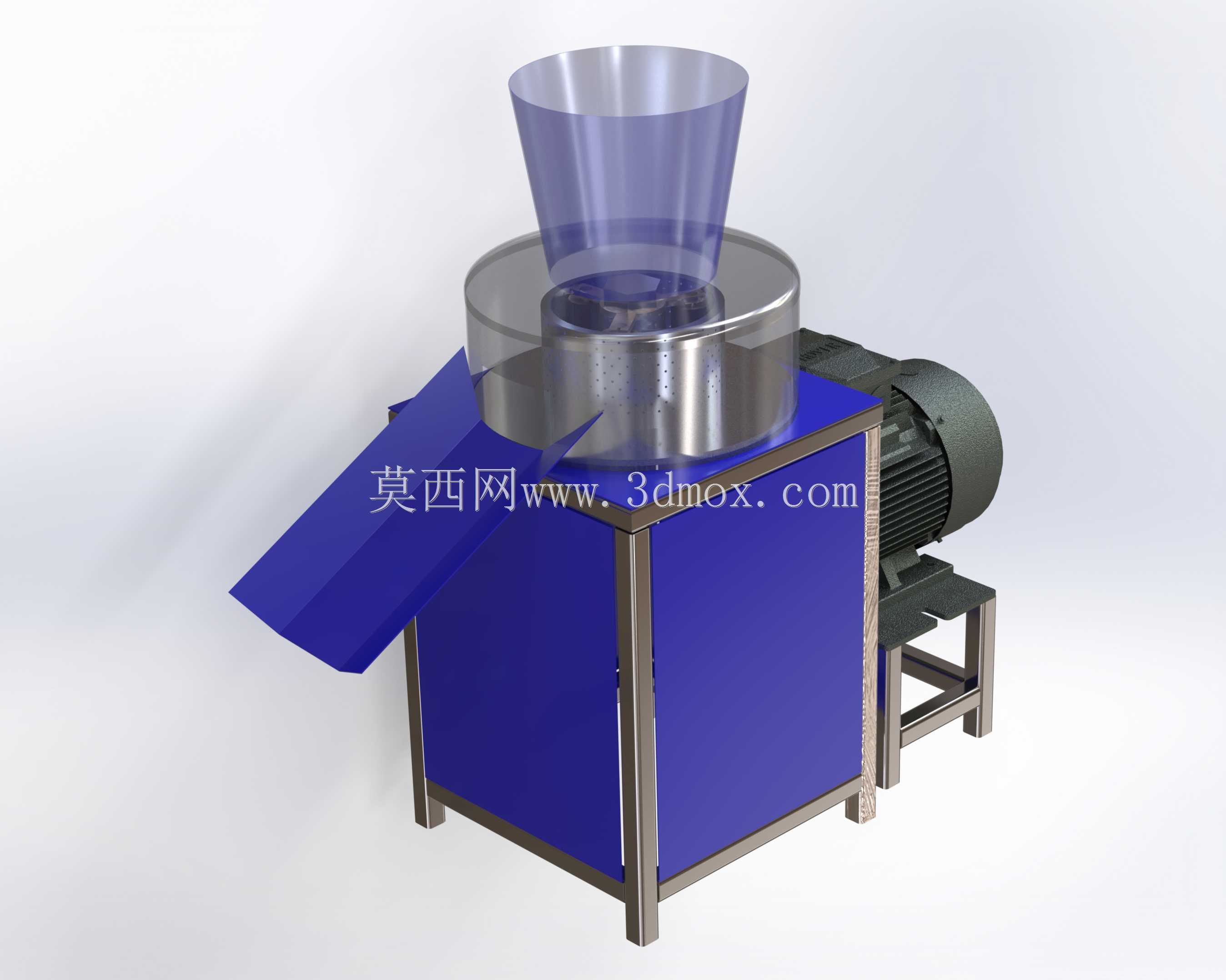

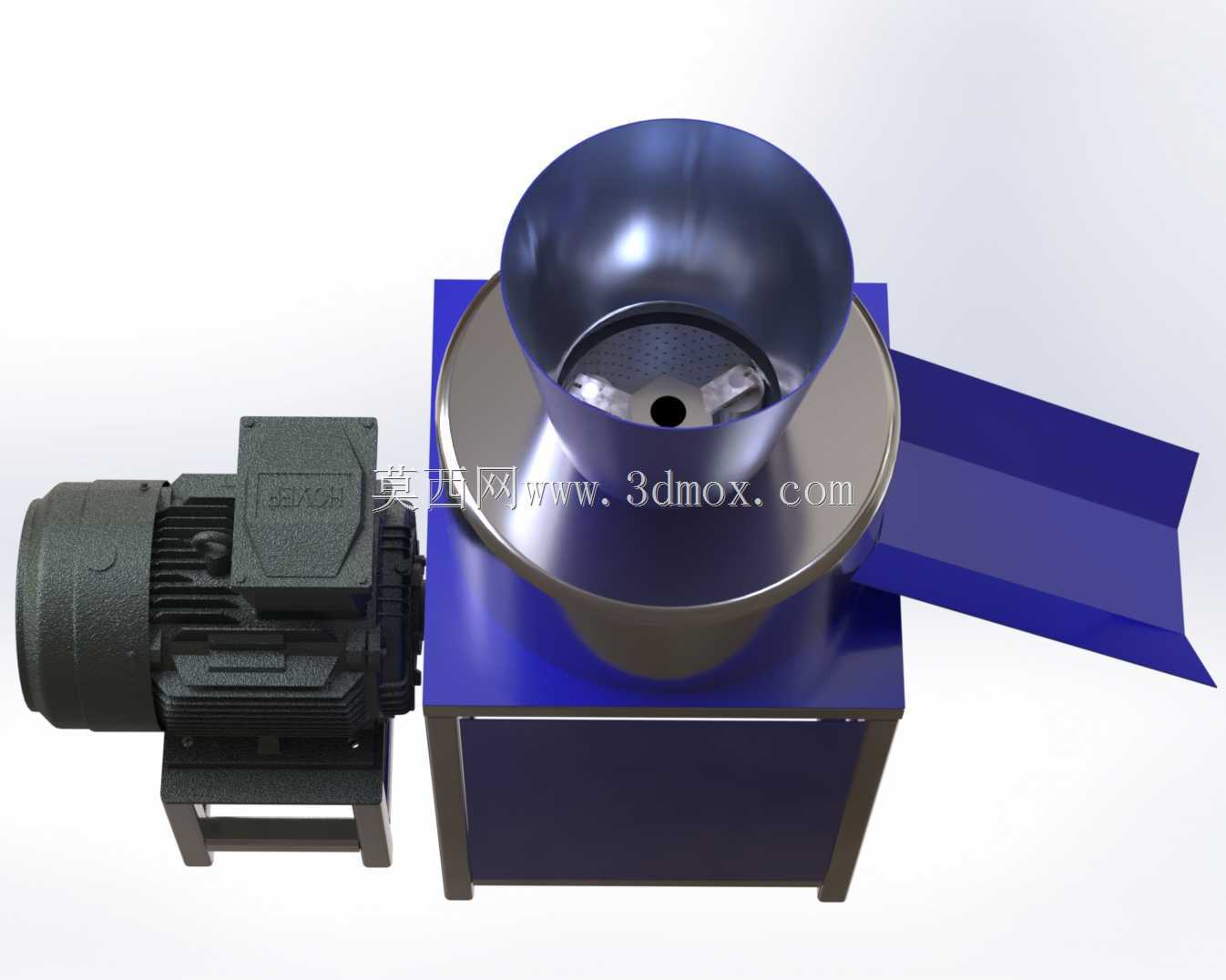

　　这套立式造粒结构的三维建模，核心面向规模化有机肥、复混肥生产的颗粒成型工段，也可适配畜禽粪便无害化处理后的资源化加工、秸秆腐熟物料制粒等农业废弃物资源化场景，在中小型肥料加工厂、家庭农场配套加工点、农业合作社自营加工线中都有广泛的适配空间。从实际生产逻辑来看，设备的进料口采用上大下小的锥形敞口设计，这种结构并非随意选型，而是考虑到腐熟后的肥料物料多为松散、含水率存在一定波动的散状料，锥形料斗可以在无额外强制拨料结构的前提下，依靠物料自重实现连续喂料，避免架桥堵料的问题，料斗下部与成型腔体采用法兰式连接，法兰面预留密封槽，可加装橡胶密封垫，防止细粉状物料在挤压过程中从接缝处溢出，同时也方便后期拆解维护压辊、模盘等易损件。

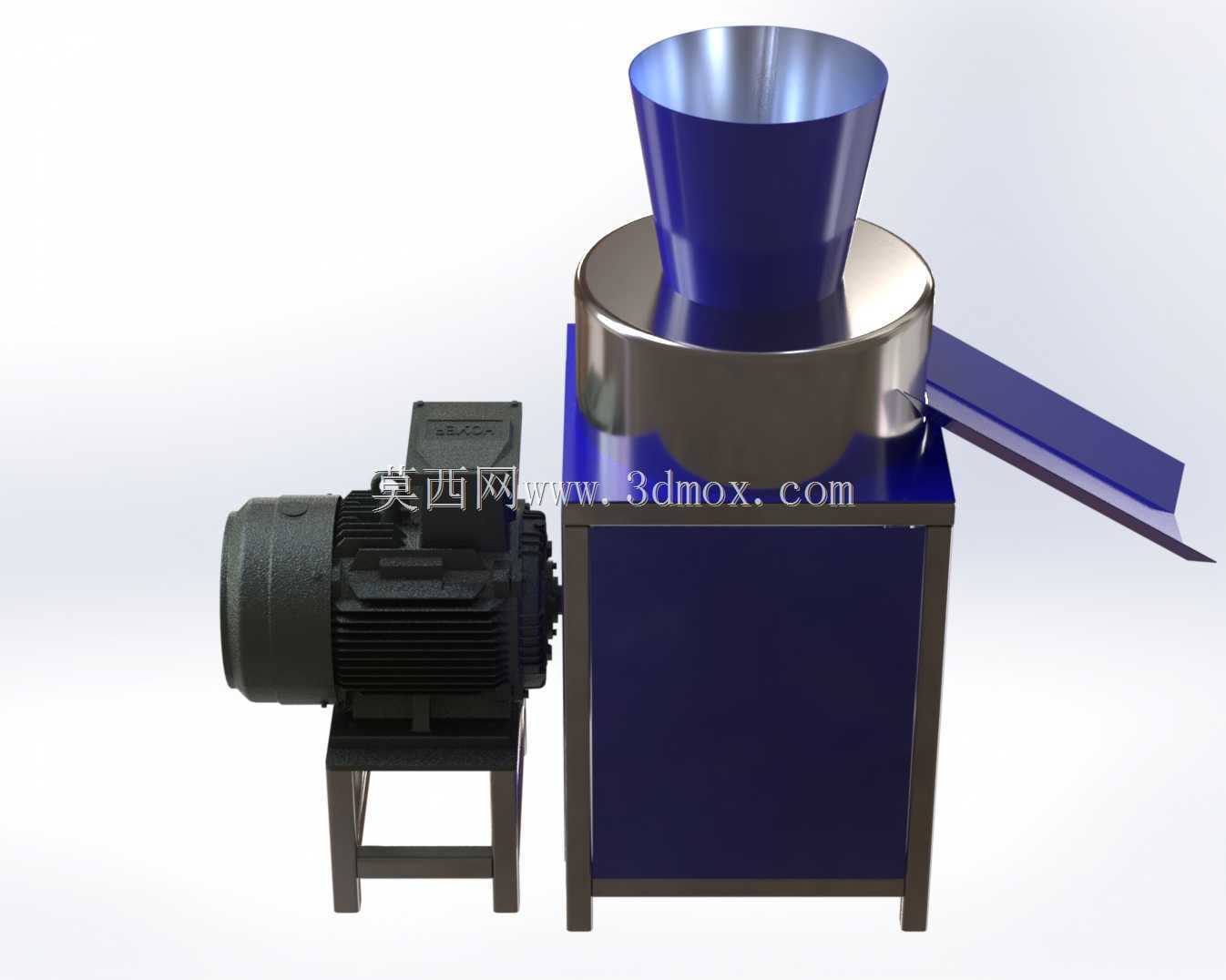

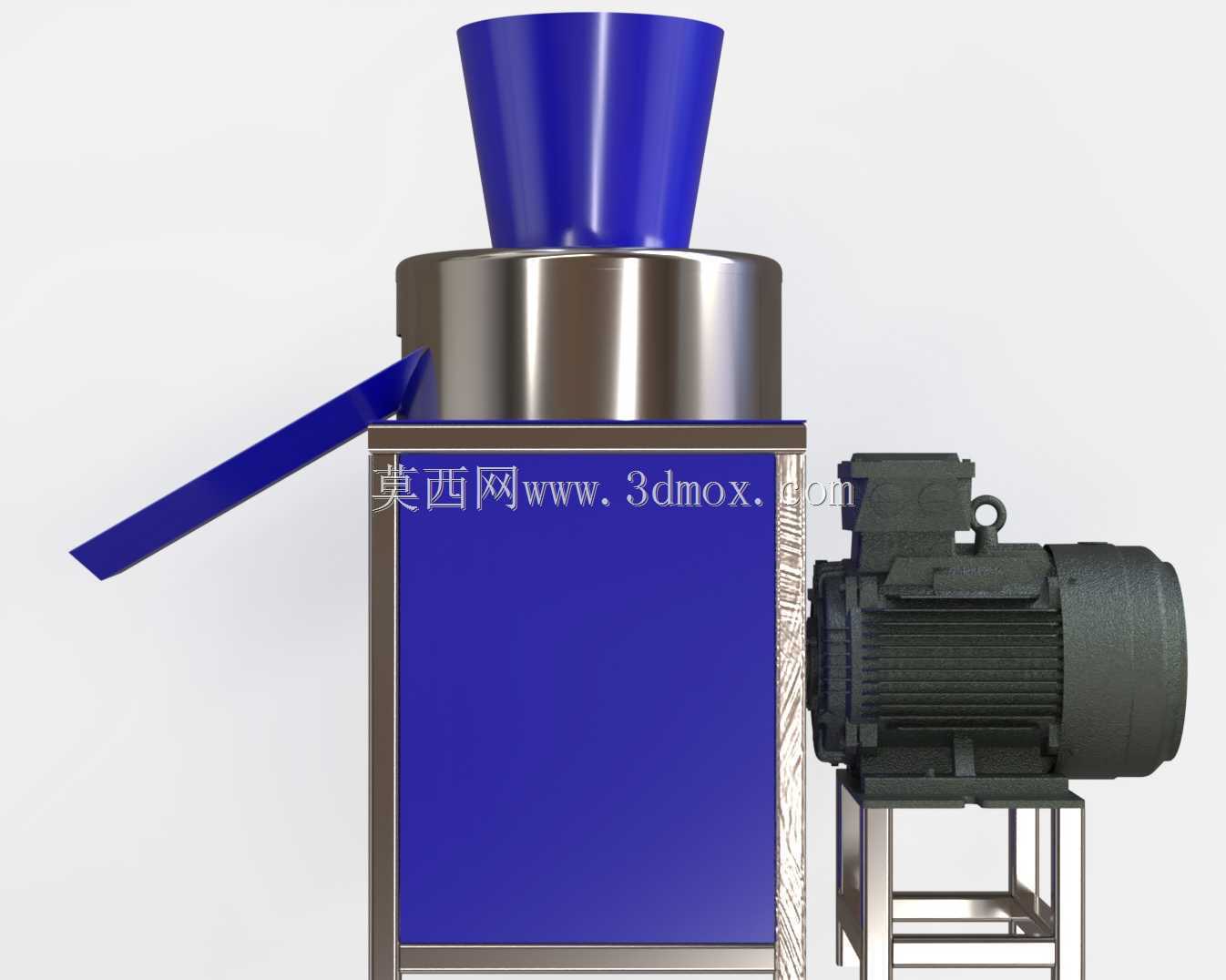

　　设备的成型腔体外部采用不锈钢包覆设计，这是因为肥料物料普遍存在一定的腐蚀性，不锈钢材质可以有效抵御物料中弱酸、弱碱成分的长期侵蚀，同时光滑的金属表面不容易粘附物料，减少日常清理的工作量。腔体侧面倾斜布置的出料导板，角度设置为42度，这个角度是经过实际物料滑落测试确定的，成型后的颗粒从模盘挤出被切刀切断后，落到导板上可以依靠自重顺利滑出，不会在导板上堆积残留，导板与腔体同样采用螺栓连接，磨损后可以单独更换，不需要拆解整个腔体结构。设备的动力单元布置在主机腔体的侧后方，采用卧式电机通过联轴器直连减速机构的传动方案，相比皮带传动的结构，直连传动的动力损失更小，传动效率更高，同时可以减少皮带张紧调整、皮带磨损更换的日常维护工作量，

　　电机安装座采用可调节式的螺栓固定结构，安装时可以微调电机的同轴度，保证传动系统的运行稳定性，避免长期偏载造成轴承、密封件的过早损坏。设备的主体支撑框架采用标准方形钢管焊接而成，框架的四个支脚底部预留了地脚螺栓安装孔，安装时可以通过膨胀螺栓将设备固定在硬化的混凝土地面上，设备整体的安装边界需要预留至少1.2米的操作维护空间，尤其是电机侧和出料侧，需要预留足够的空间方便日常检查、易损件更换以及成品物料的转运收集。从设计思路上看，这套结构没有追求过于复杂的多功能集成，而是聚焦造粒核心功能的稳定性，将易损件的更换便捷性、物料接触部分的耐腐蚀性、日常操作的简便性作为核心设计目标，比如压辊与模盘之间的间隙调整结构，采用外置式的调节手柄，

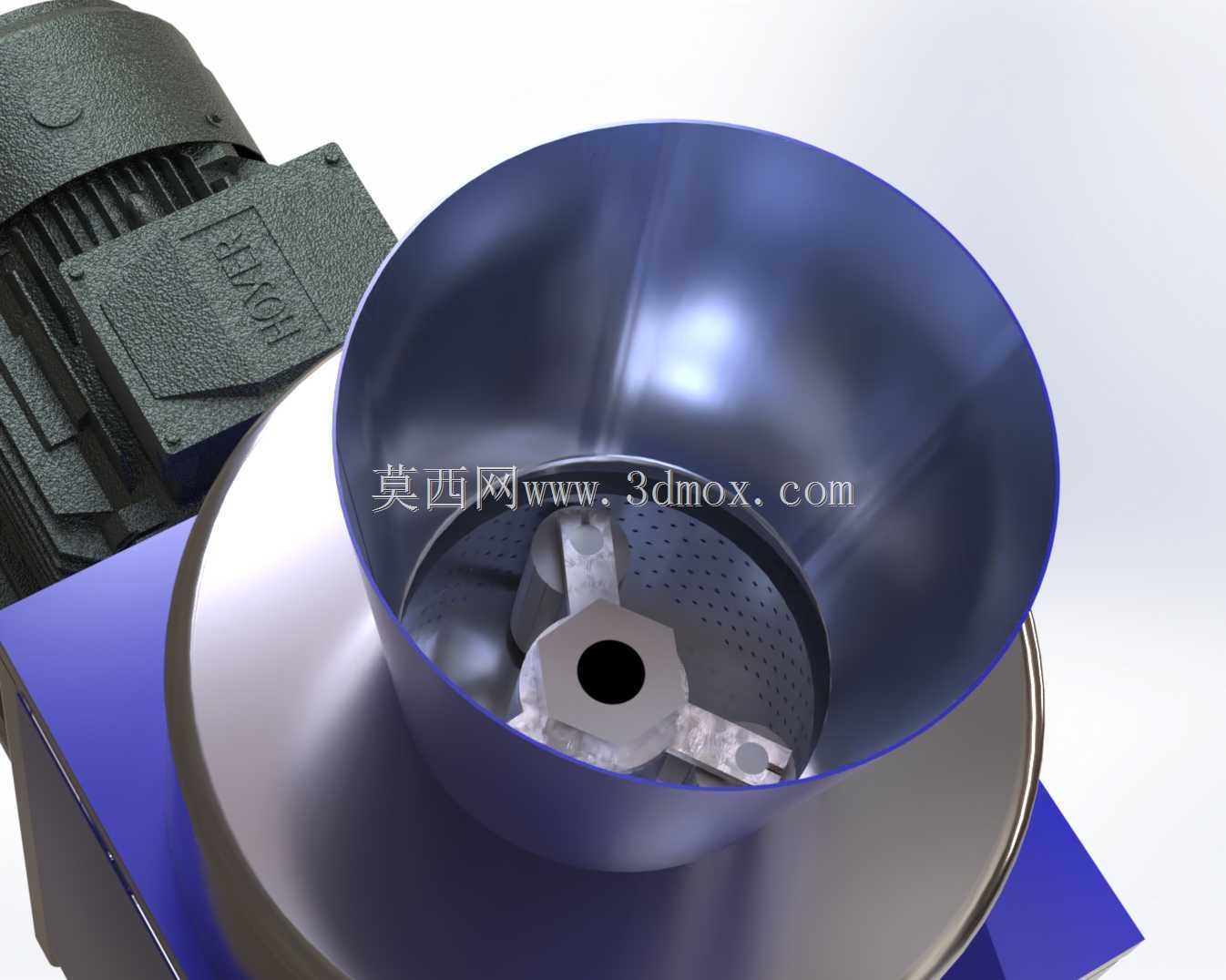

　　操作人员不需要打开成型腔体，就可以在设备外部根据物料的含水率、成粒效果调整间隙大小，适配不同配方、不同含水率的物料加工需求。设备的整体外形高度控制在1.6米左右，进料口的高度距离地面约1.4米，既可以匹配人工上料的操作高度，也可以适配小型皮带输送机的自动上料出料高度，不需要额外搭建过高的操作平台，降低了生产线的配套建设成本。在实际生产运行中，这套结构可以实现连续化的物料挤压成型，粉状物料在腔体内被旋转的压辊挤压，通过平模上的成型孔挤出成圆柱状条状，再被随压辊同步旋转的切刀切割成均匀长度的颗粒，颗粒的直径可以通过更换不同孔径的模盘实现调整，常见的2mm到8mm粒径的肥料颗粒都可以通过更换模盘快速适配，不需要对设备主体结构做大幅改动。设备的所有转动部位都设计了密封结构，防止细粉状的肥料物料进入轴承座造成轴承磨损，轴承座采用注油式润滑结构，日常维护时只需要通过外置的注油嘴定期加注润滑脂即可，不需要拆解轴承座，大幅降低了维护的技术门槛。框架的下部预留了足够的空间，可以放置接料桶或者配套小型输送设备，将成型后的颗粒直接输送到下一工段的烘干、筛分设备中，实现整条加工线的连续化运行。
