工业级双轴剪切式破碎设备结构设计

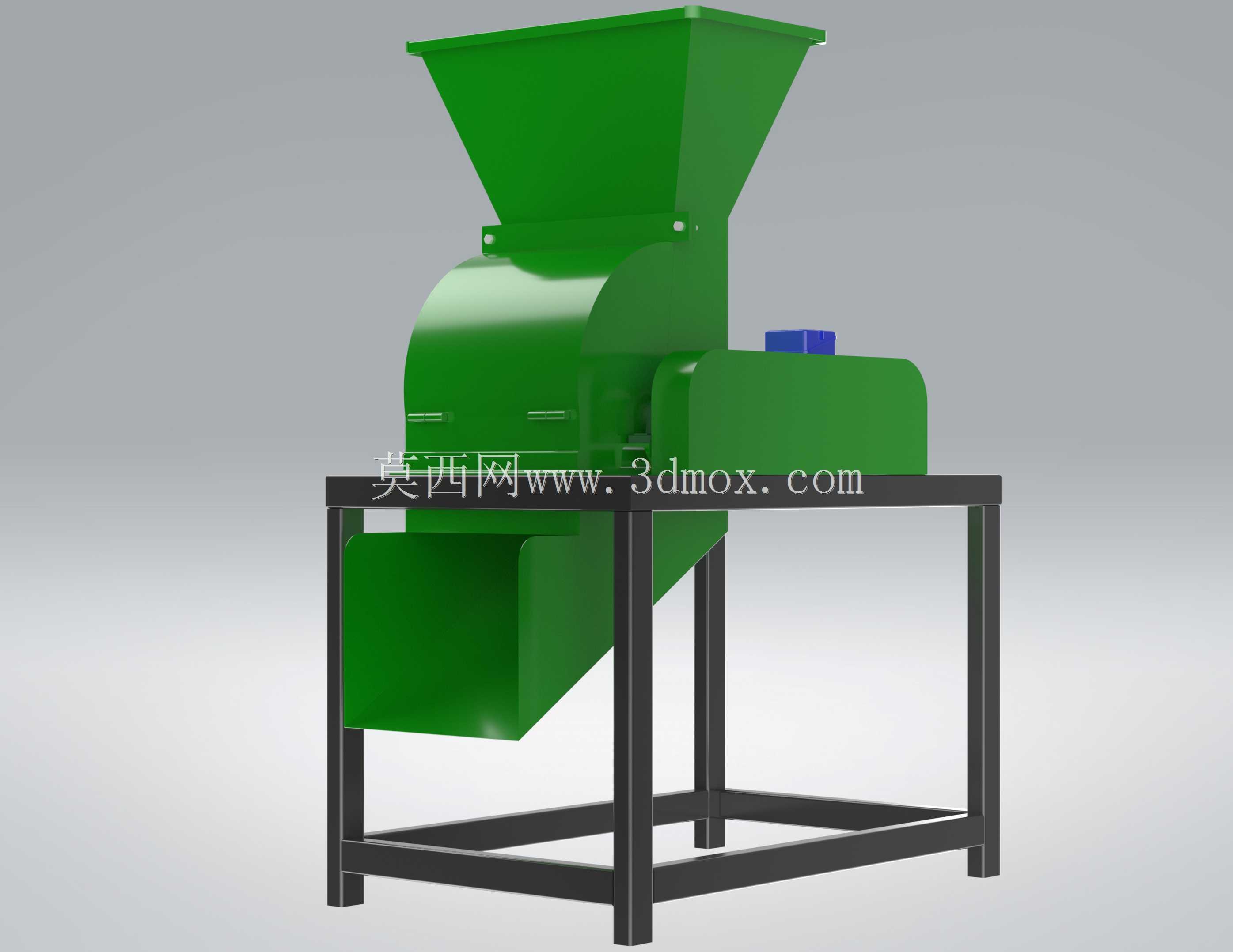

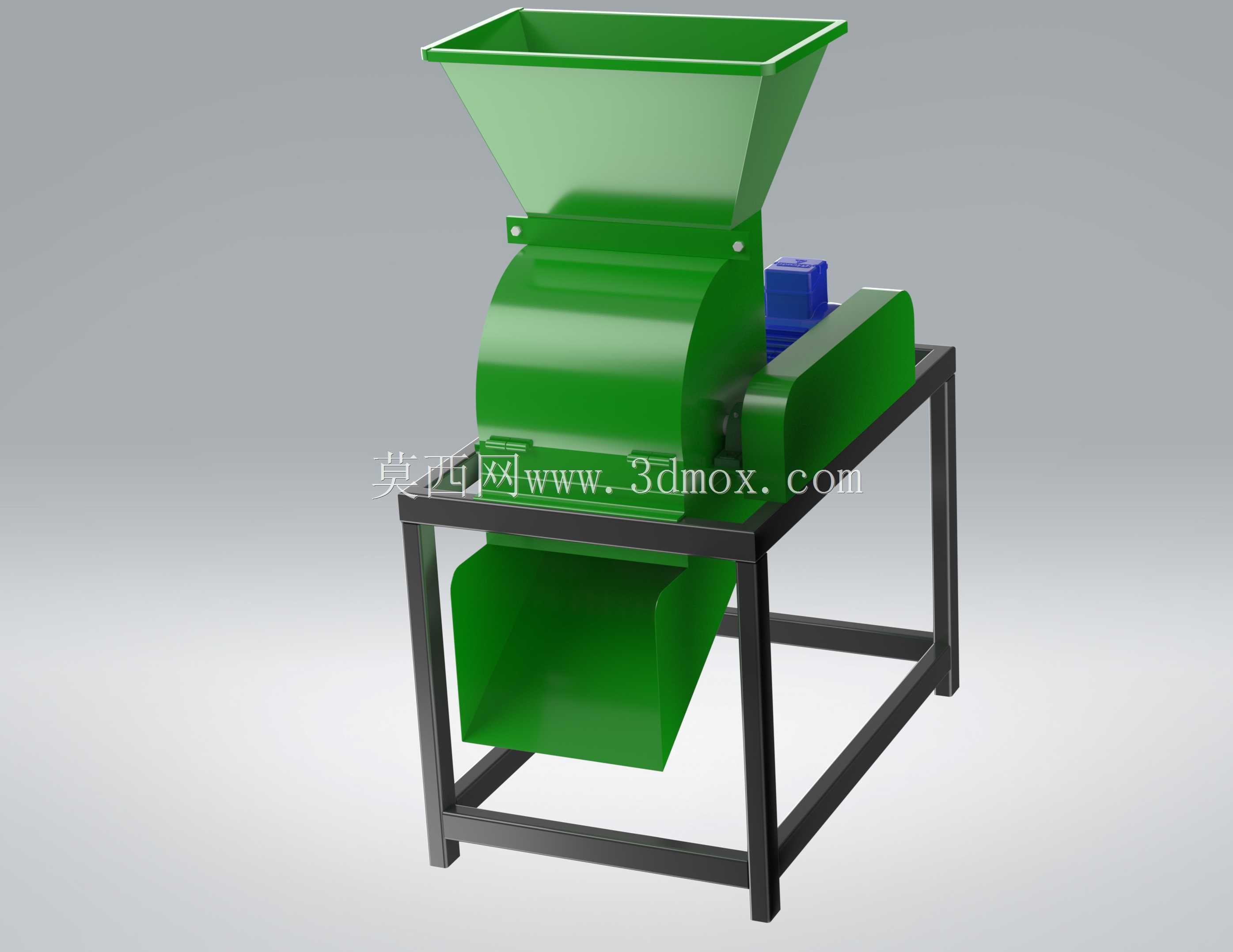

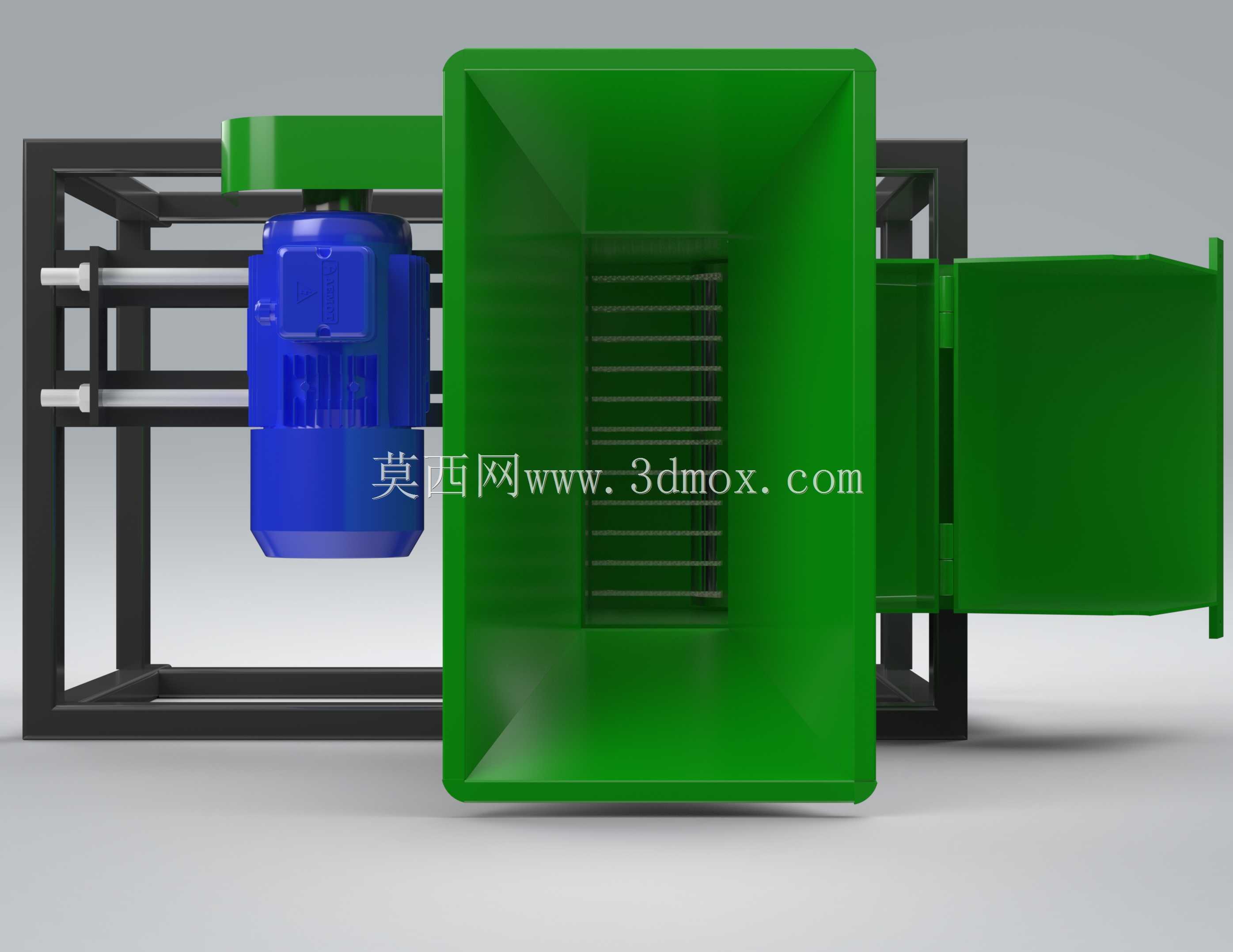

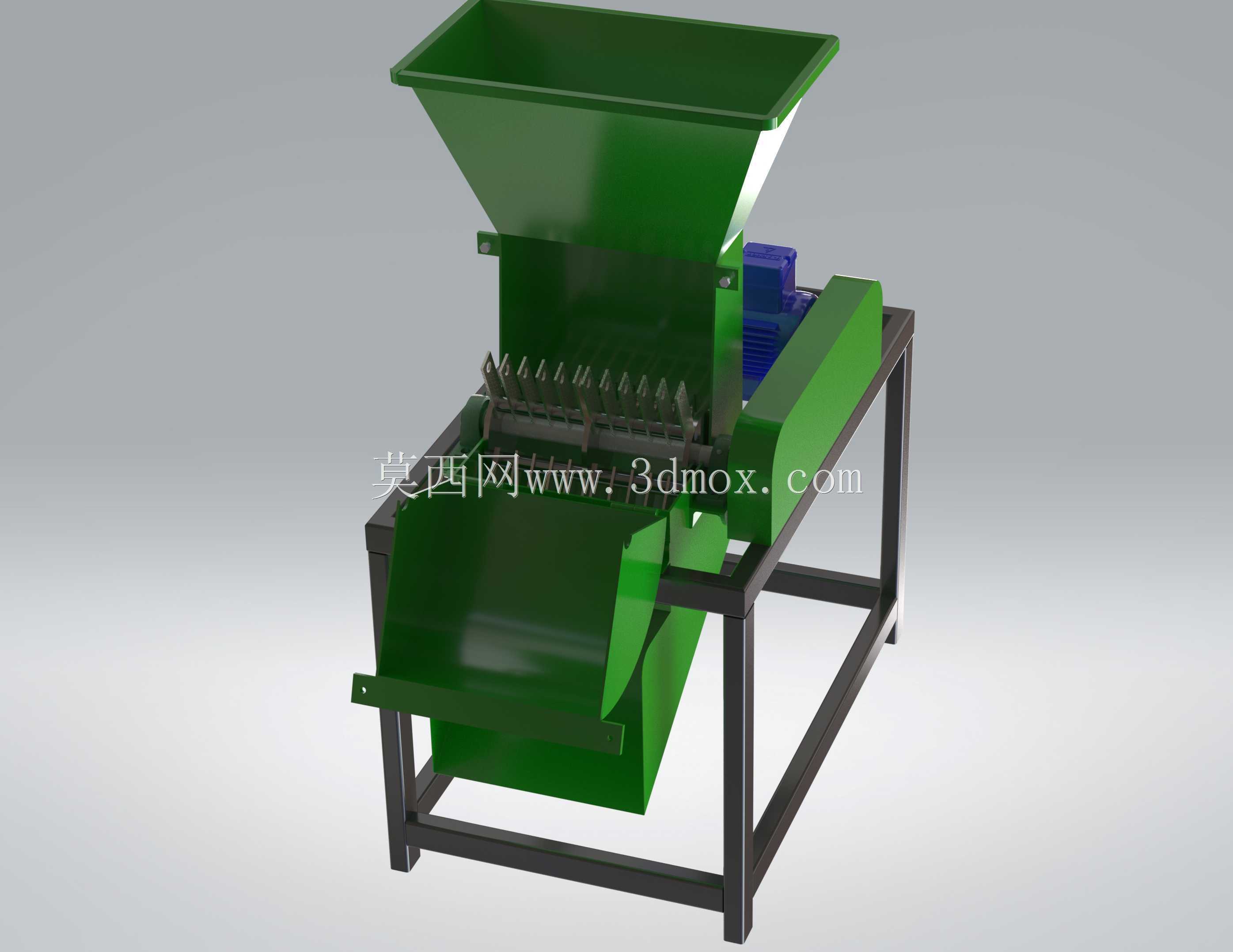

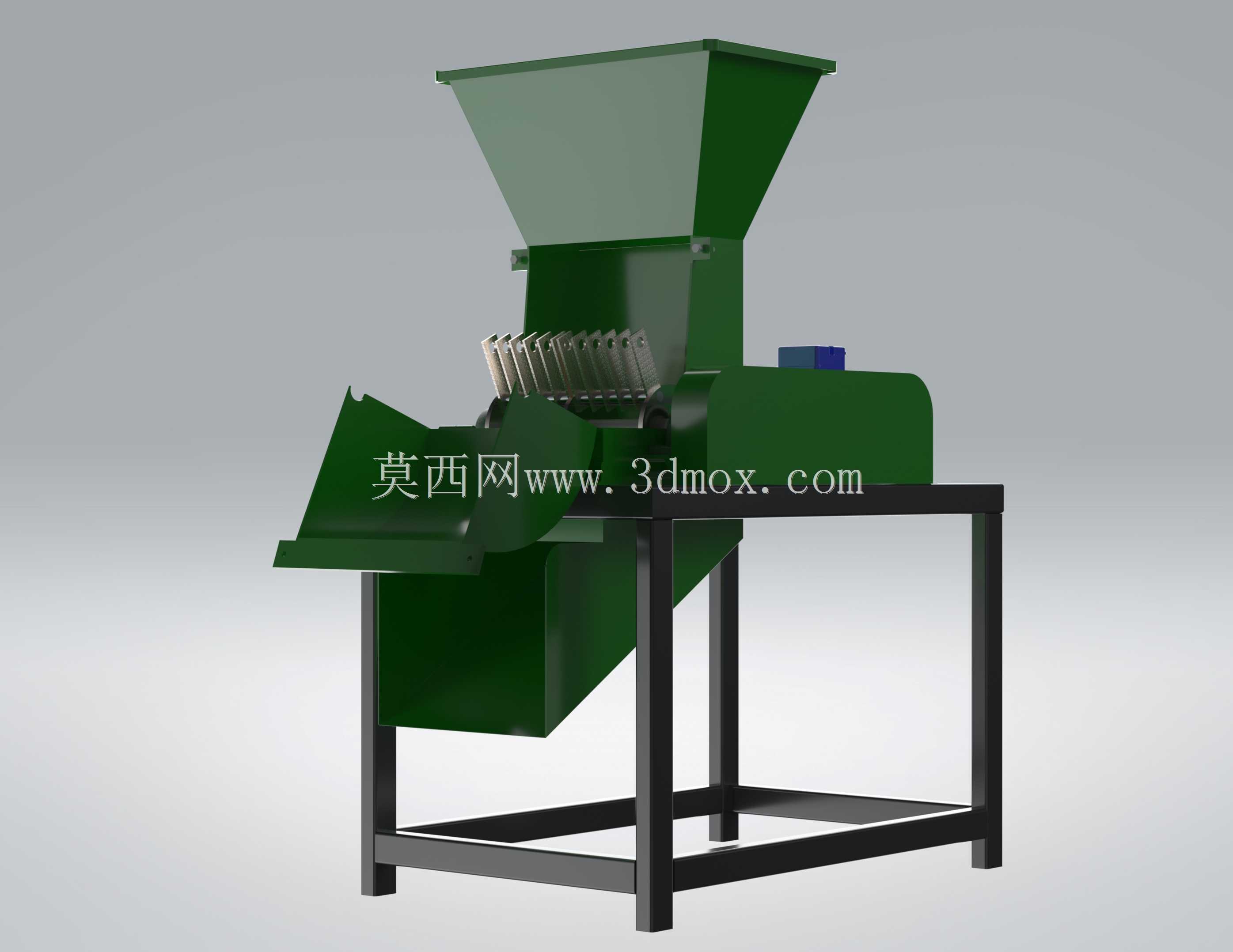

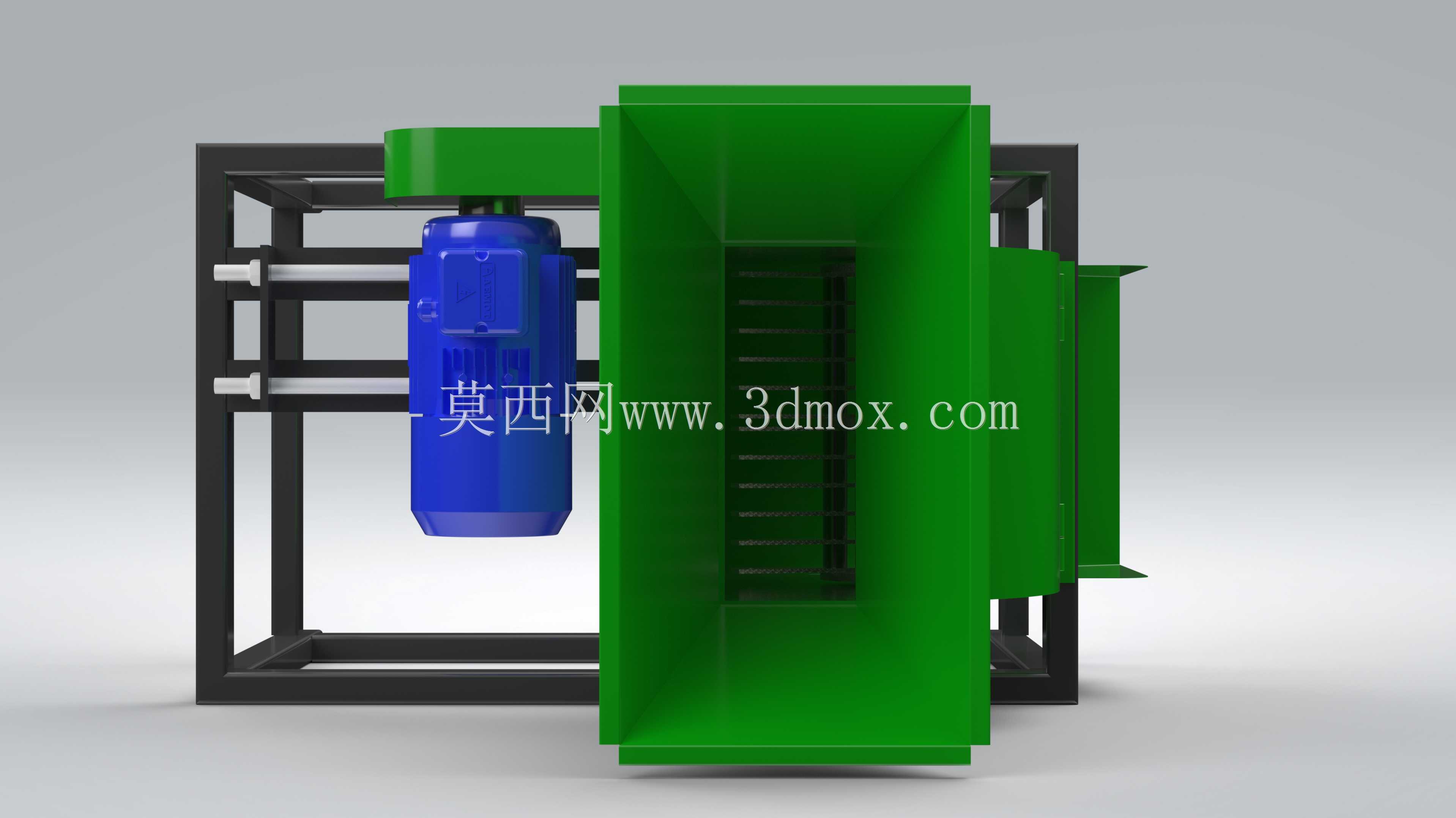

　　在固废资源化处理、生物质加工、工业边角料回收等生产场景中，物料的前置破碎工序直接决定后续分选、研磨、再加工环节的处理效率，这款剪切式破碎设备的结构设计，正是针对中小处理量级的生产需求完成的三维结构落地。从整机布局来看，设备采用上方扩口式进料斗设计，进料口上沿宽度大于下方落料区宽度，倾斜的斗壁可以引导物料自然滑入破碎腔，避免进料过程中出现物料卡滞、架桥的问题，进料斗的壁厚设计充分考虑了大块物料投料时的冲击载荷，边缘做了折边加强处理，减少长期受冲击产生的结构变形。破碎核心区采用平行排布的双剪切刀轴结构，刀轴上的动刀按照螺旋相位差排布，相邻动刀之间预留固定的啮合间隙，配合腔体内壁安装的定刀，可对落入腔体内的物料实现撕扯、剪切、

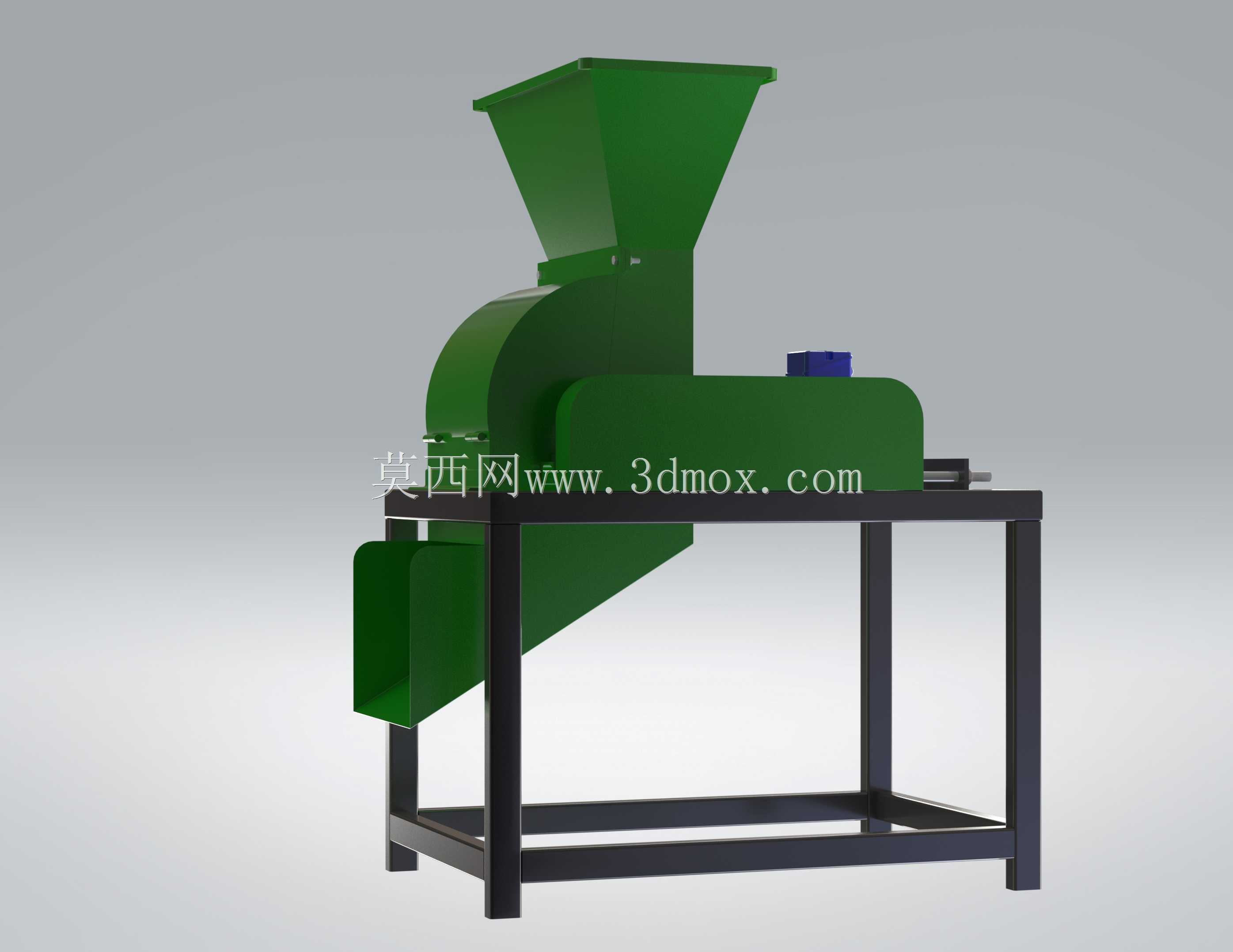

　　挤压的复合破碎作用，针对韧性较强的生物质物料、硬度适中的工业塑料边角料、轻薄金属废料都能实现稳定的破碎效果，避免单轴破碎设备处理韧性物料时容易出现的缠轴、堵料问题。设备的出料端采用倾斜导料槽结构，导料槽的倾斜角度大于物料自然休止角，破碎完成的物料可以依靠自重顺着导料槽滑出设备，无需额外增设出料输送结构即可完成物料排出，导料槽的下沿高度充分考虑了常规接料容器、小型输送设备的进料高度，安装时无需额外垫高设备主体即可适配下游工序的接料需求。整机的支撑机架采用方管焊接框架结构，四条支撑腿之间设置了多层横向、斜向加强筋，将破碎腔、驱动单元的载荷均匀分散到整个机架结构上，设备运行时刀轴转动产生的交变载荷可以通过框架结构传导抵消，

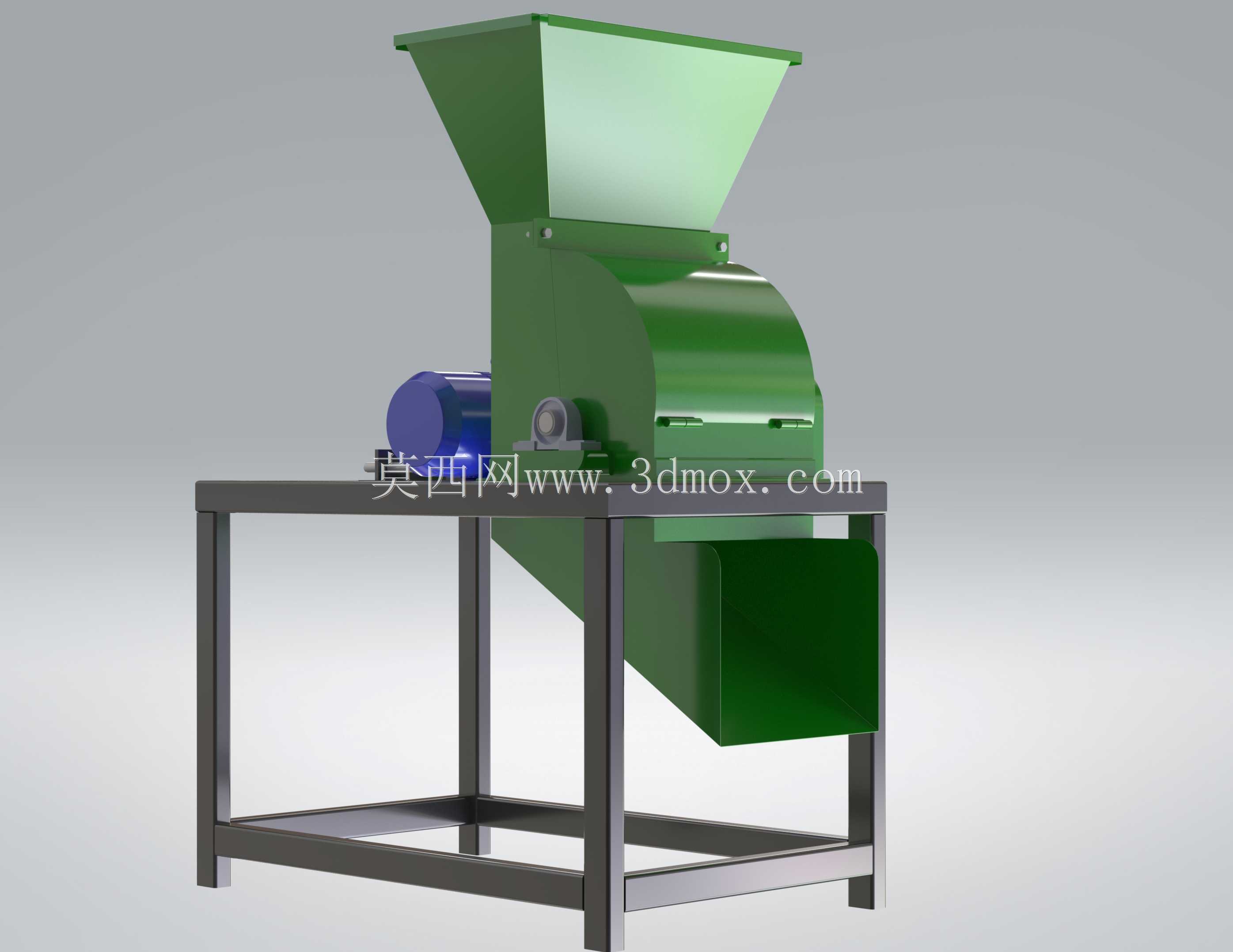

　　减少整机的振动幅度，机架底部预留了地脚螺栓安装孔，可直接固定在混凝土地面或者钢制安装平台上，安装时需要保证机架上平面的水平度误差控制在合理范围内，避免刀轴长期倾斜运行导致的轴承偏磨问题。驱动单元布置在破碎腔的侧后方，与刀轴之间通过减速机构连接，传动区域设置了可拆卸的安全防护罩，既可以避免运行过程中异物卷入传动部件，也能方便后期维护时拆卸检查传动件的磨损情况。从设计思路上看，这款设备没有追求过大的处理产能，而是聚焦于中小型加工场景的实用性，整机的外形尺寸控制在紧凑范围内，不需要占用过大的车间安装空间，设备的检修口都设置在便于人员操作的高度位置，更换磨损动刀、检查轴承状态时不需要搭建额外的操作平台，日常维护的操作门槛较低。

　　破碎腔的内壁做了耐磨衬板设计，衬板通过螺栓固定在腔体壁上，长期使用出现磨损后可以单独更换衬板，不需要整体更换破碎腔体，能够降低设备的长期使用成本。刀轴两端的轴承座采用外置式安装设计，轴承座与破碎腔体之间设置了密封挡料结构，避免破碎过程中产生的细碎物料进入轴承内部造成磨损，同时外置的轴承座也方便日常加注润滑脂、检查轴承运行温度，不需要拆解破碎腔体即可完成轴承的维护保养。在安装边界的适配性上，设备的进料斗上沿高度符合人工投料、配套小型上料输送机送料的高度需求，不需要额外增设过高的上料平台，整机的重心落在机架支撑范围的中心区域，即使处理密度不均的大块物料时，也不会出现整机倾翻的风险。针对不同的物料破碎需求，这款结构还可以通过调整动刀的数量、刀齿的形状、刀轴的转速来适配不同的出料粒度要求，比如处理木材类物料时可以更换带尖齿的动刀提升撕扯效果，处理硬质塑料块时可以调整刀轴间隙减小出料粒度，整体结构的模块化设计预留了足够的改造空间，能够适配多种中小规模破碎工序的使用需求。
