管道内部作业缆线输送熔接机器人结构

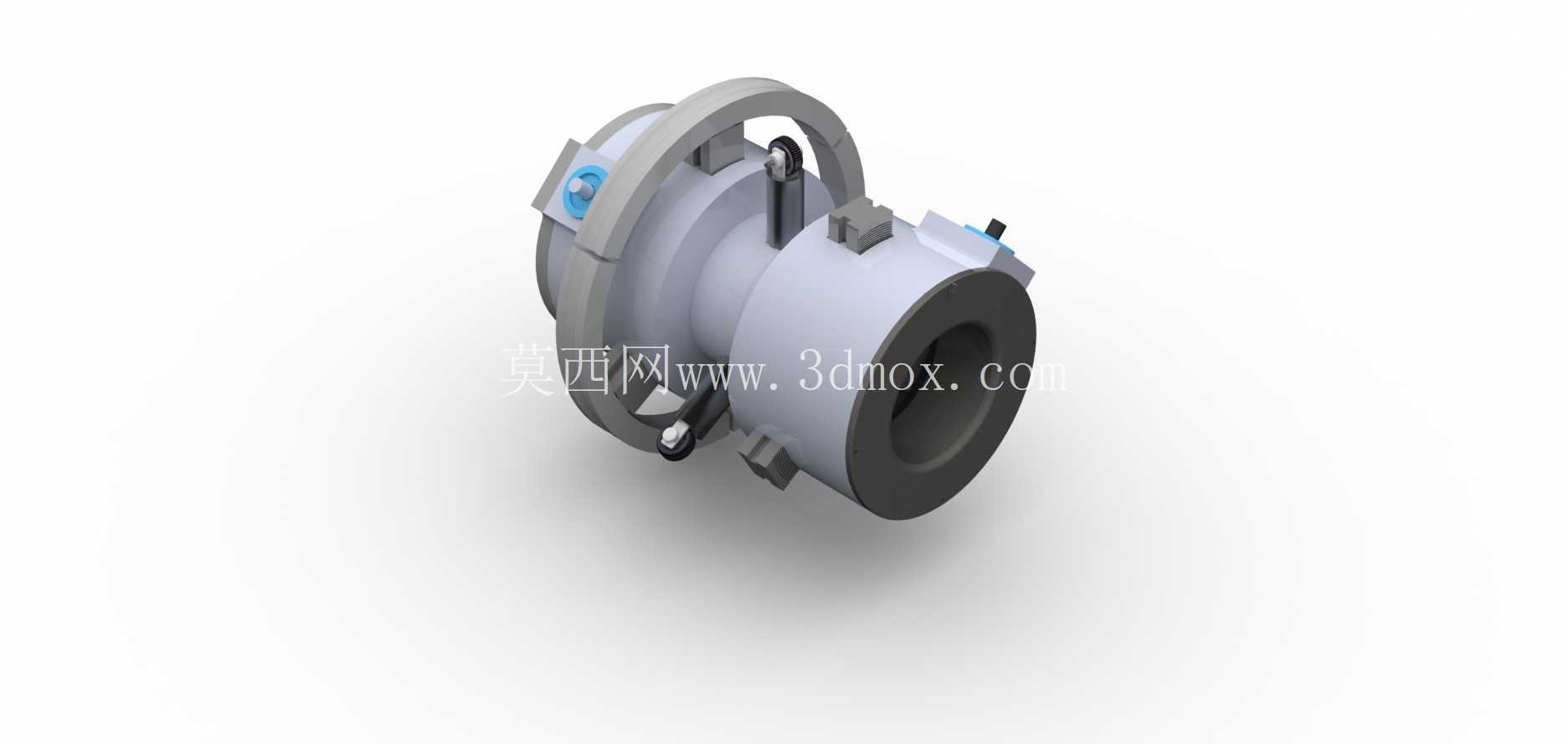

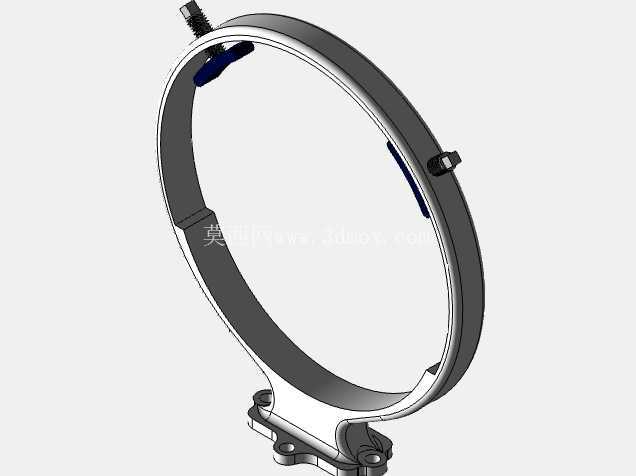

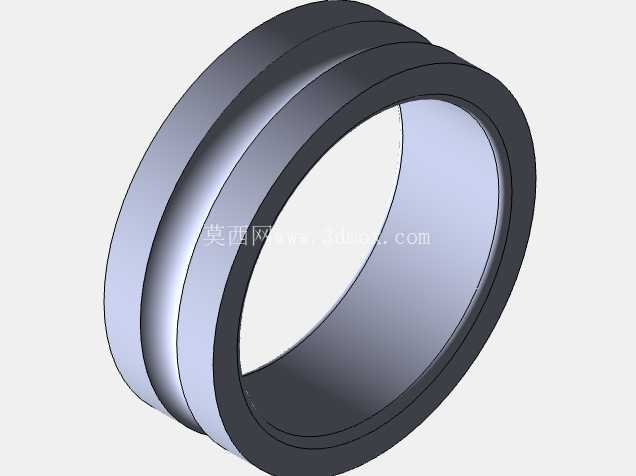

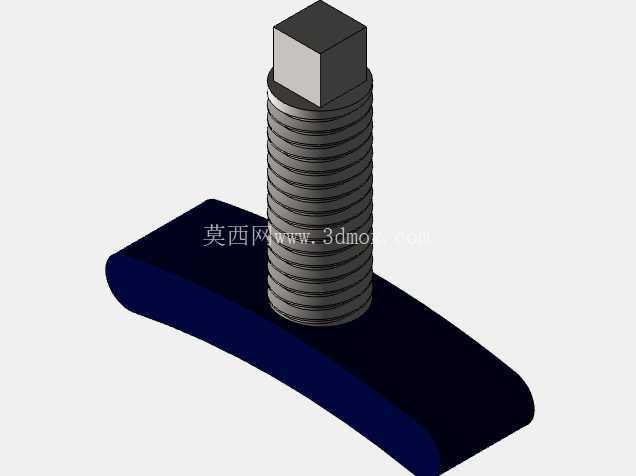

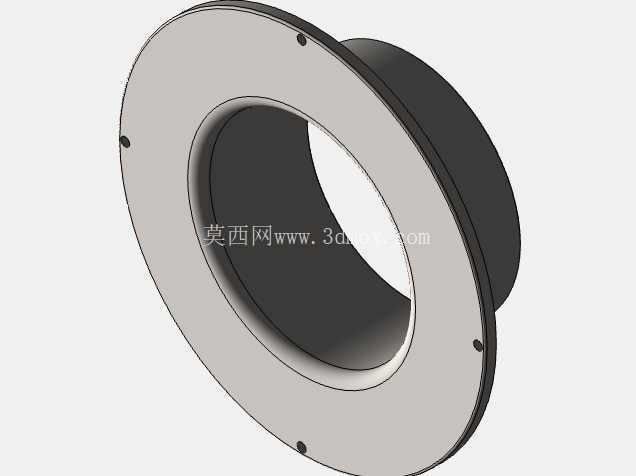

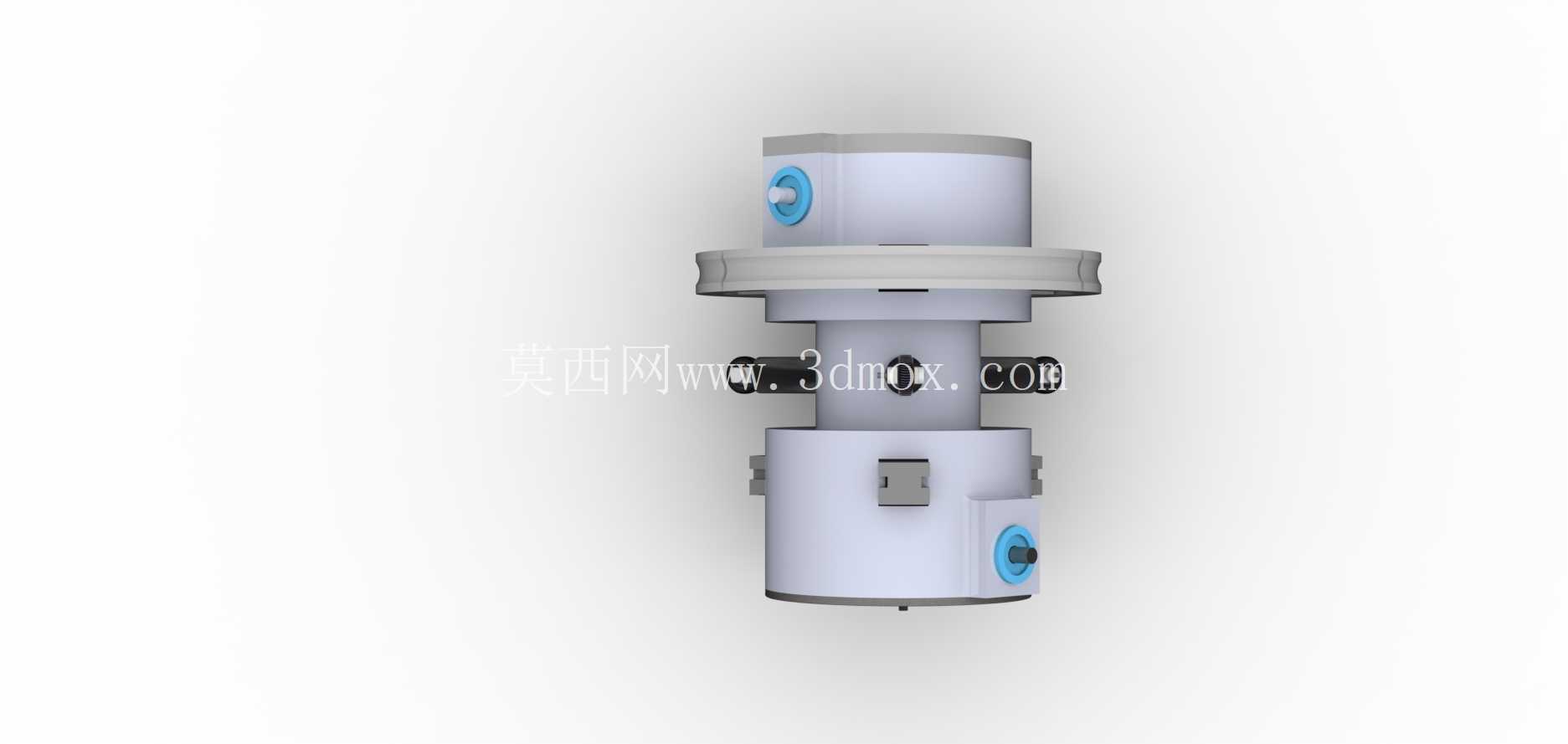

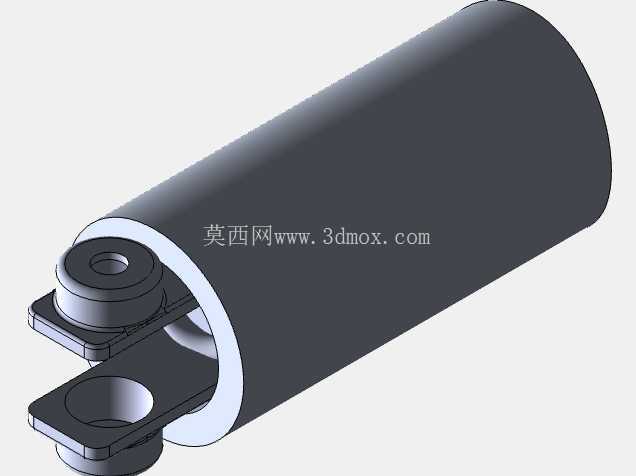

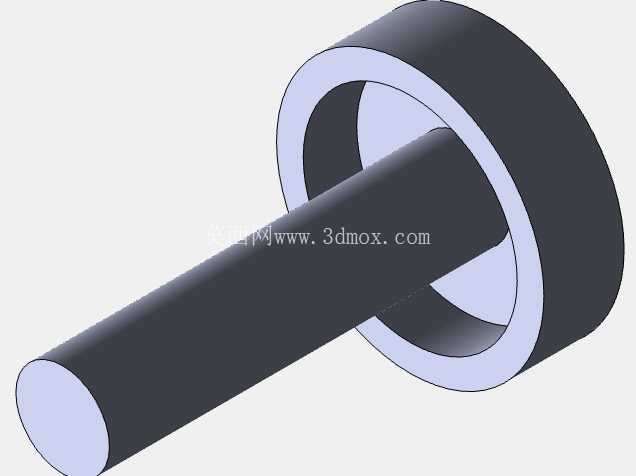

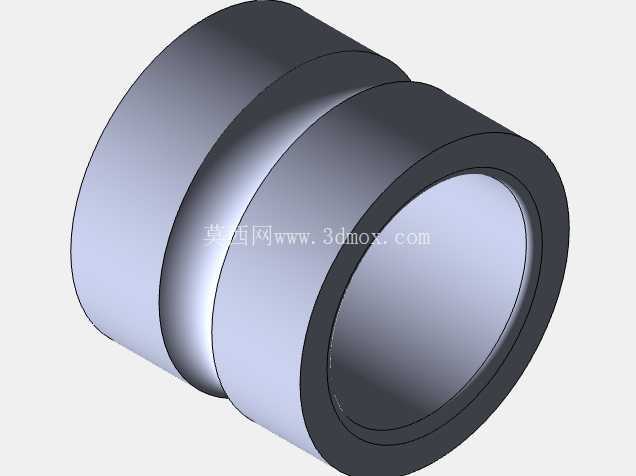

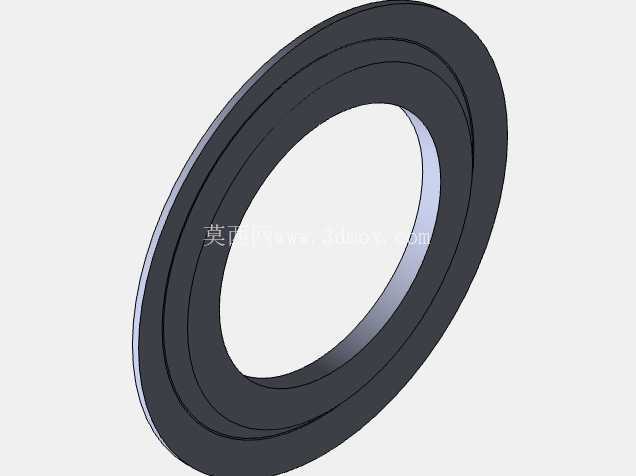

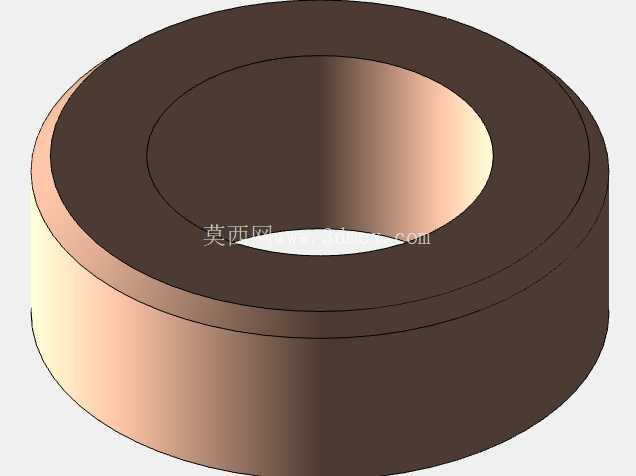

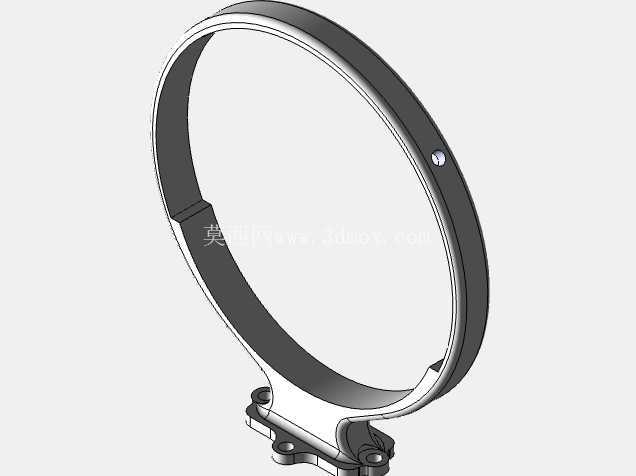

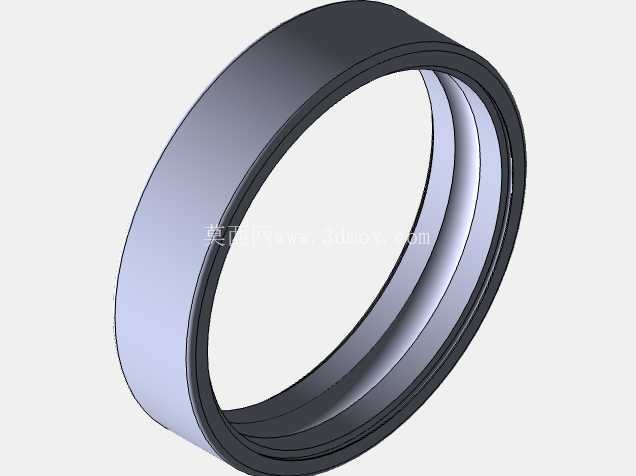

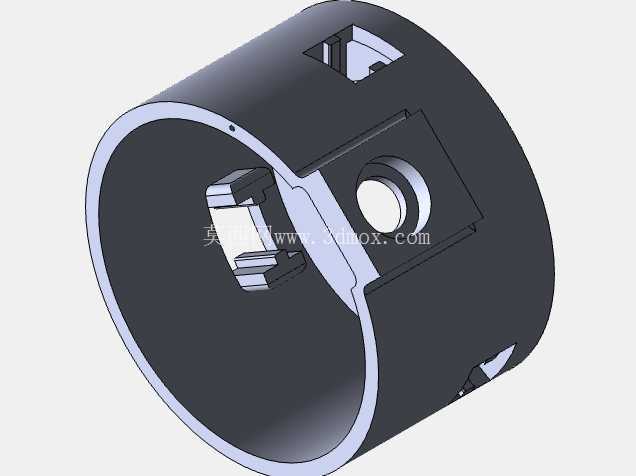

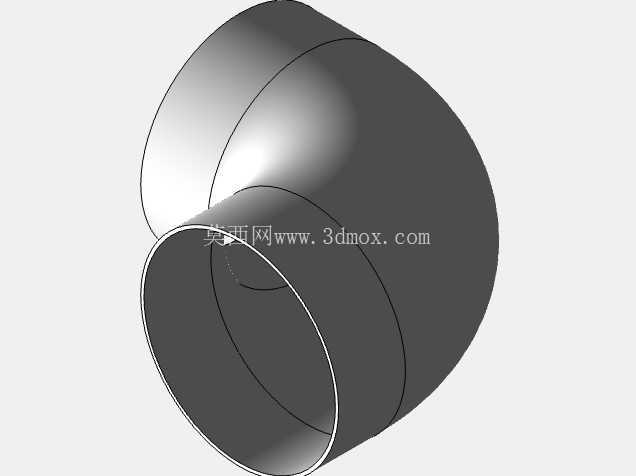

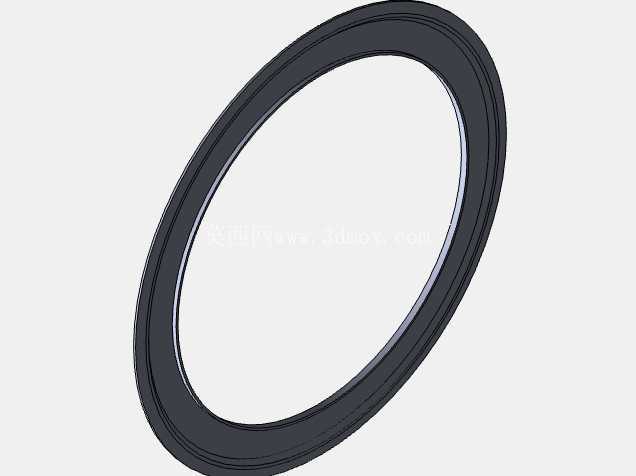

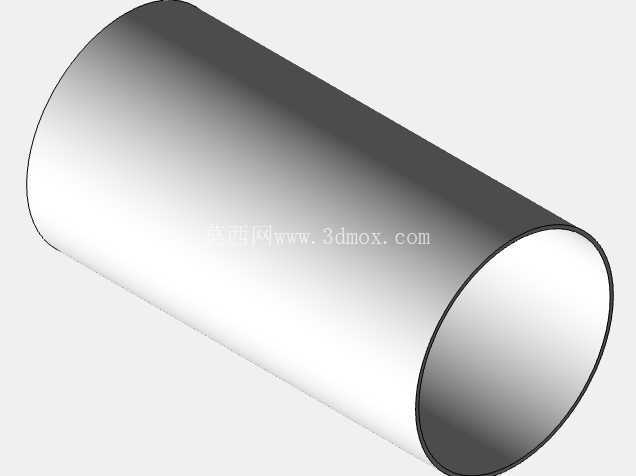

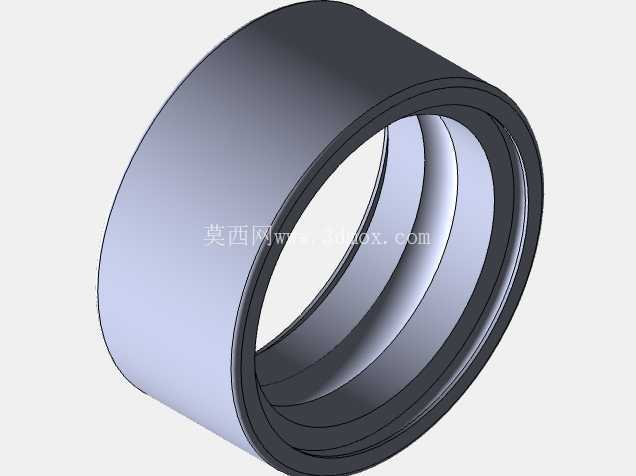

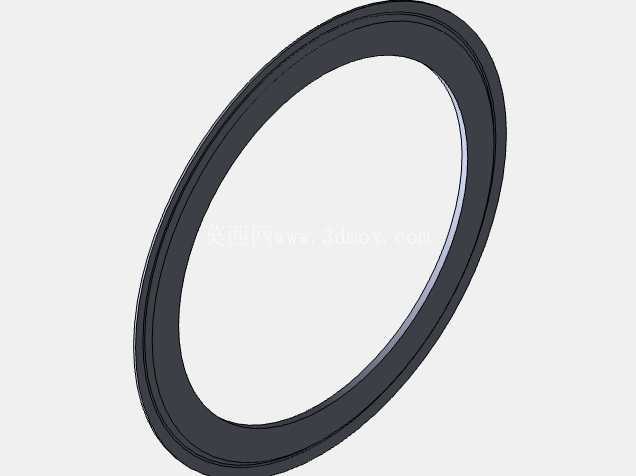

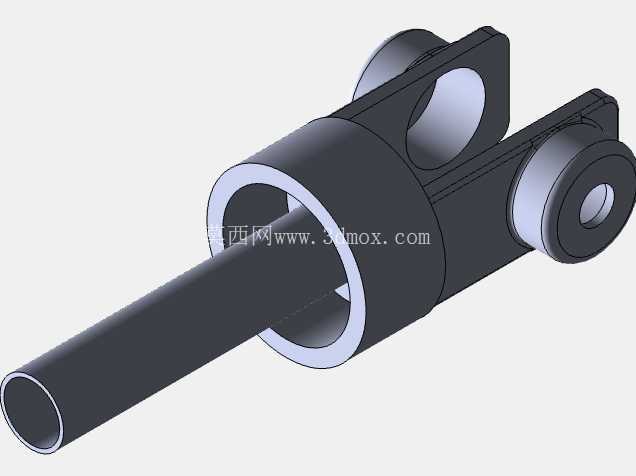

这款管道作业机器人的结构设计，核心瞄准长距离封闭管道内部的运维与施工场景，这类场景普遍存在人工无法进入、作业空间狭长受限、传统工装难以施展的痛点，常见于市政地下管网、工业长输管线、厂区工艺管道的内部缆线布设、焊缝补做、密封修复作业环节。从整体承载结构来看，机器人采用分段式模块化舱体串联布局，每段舱体外圈设置多组导向支撑环架，环架与管道内壁保持均匀的接触间隙，搭配支撑结构上的自适应抵接轮组，能够在存在一定椭圆度偏差、内壁有轻微锈蚀凸起的管道内顺畅行进，避免卡滞问题。分段舱体之间采用铰接式连接结构，预留足够的俯仰与侧摆自由度，可适配管道的小角度转弯、变径段过渡需求，不会因为管线走向变化出现结构干涉。

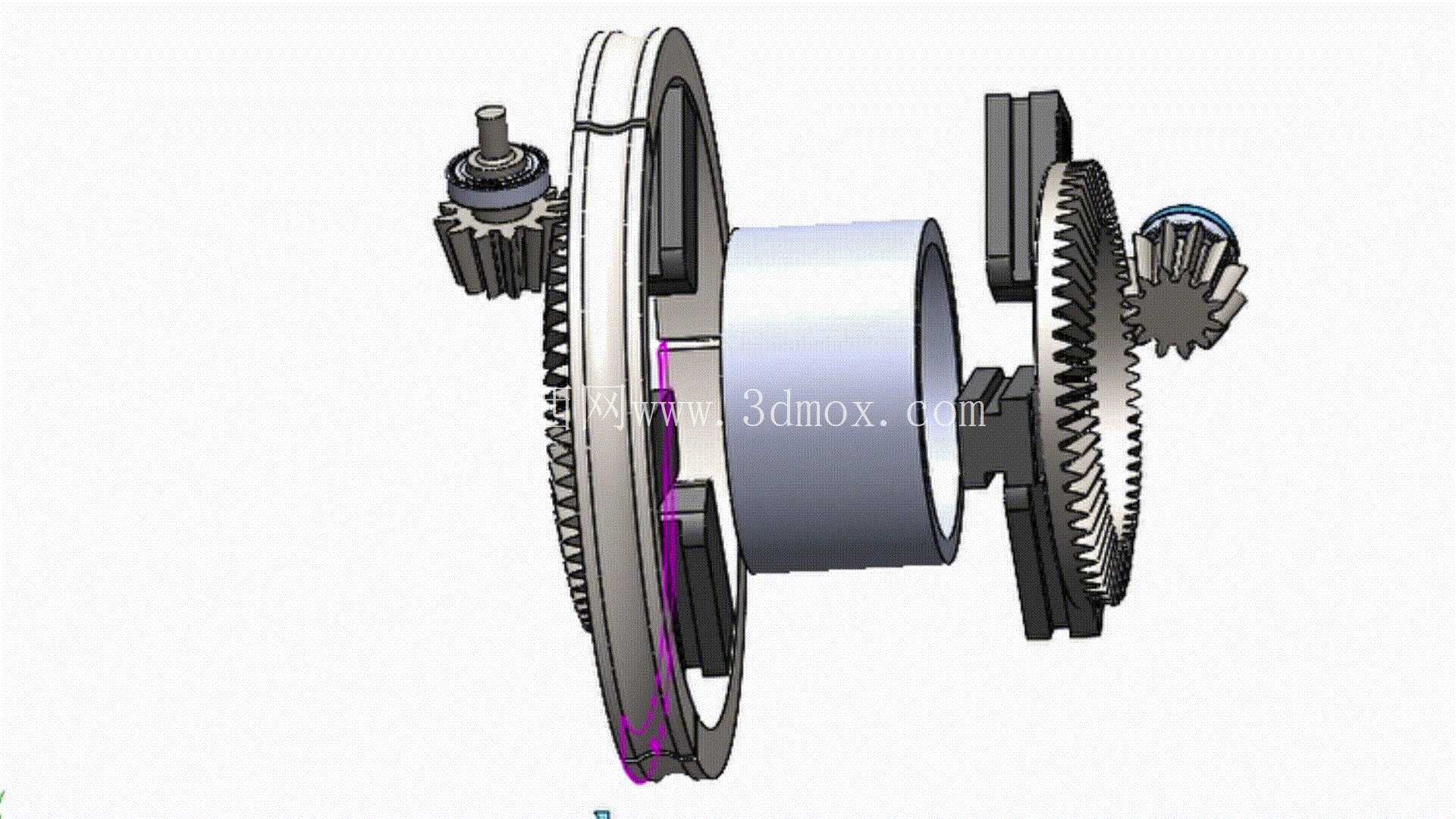

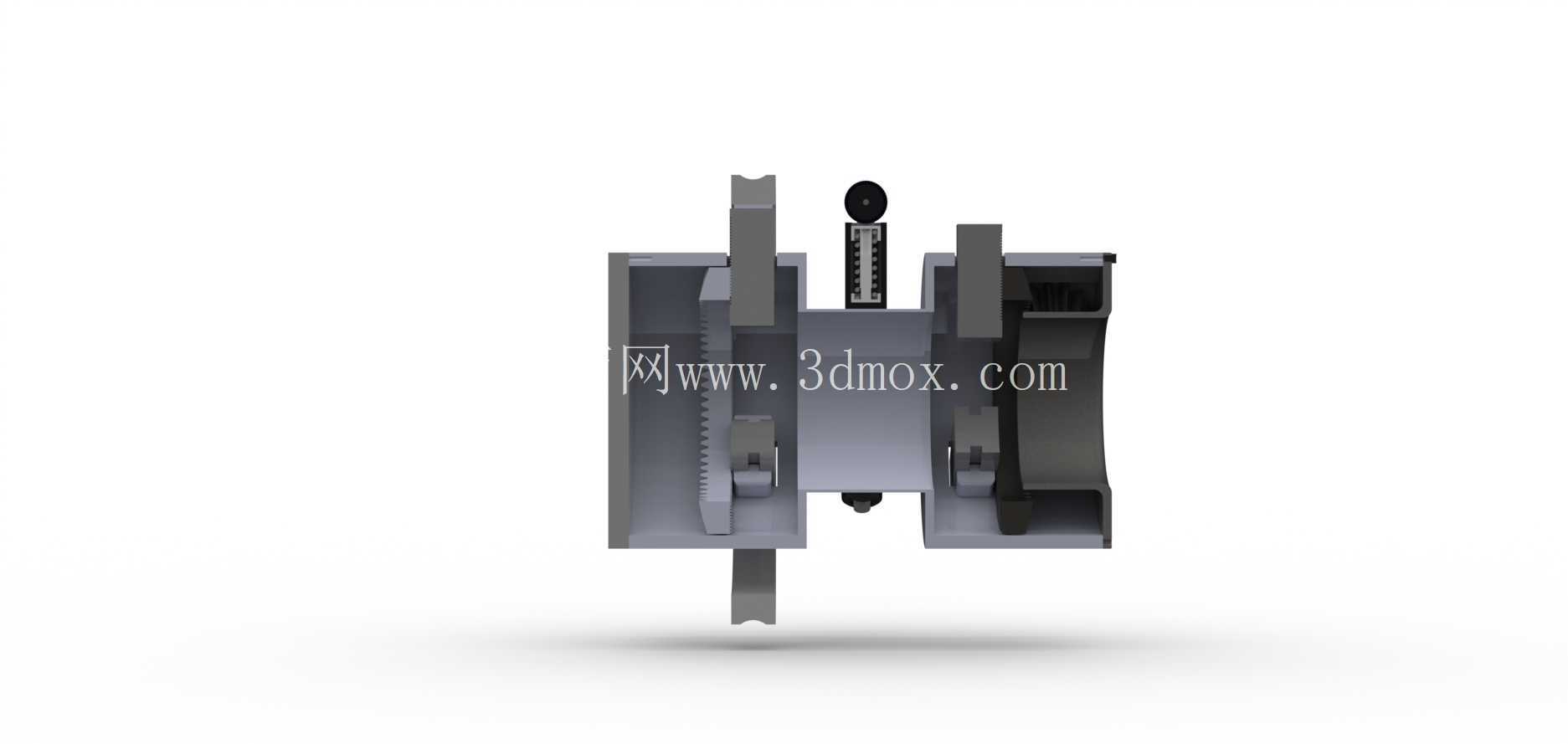

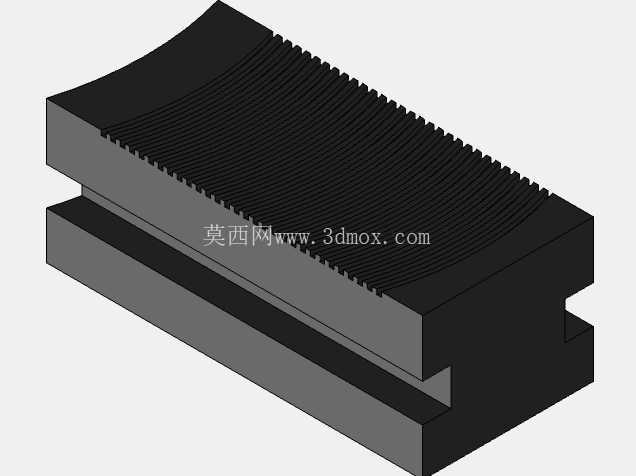

功能模块的布局上，前部舱段集成缆线牵引夹持机构，采用对夹式柔性夹爪，夹爪接触面做防滑纹理处理，夹持力可根据缆线外径、外皮材质做自适应调整，既能够提供足够的牵引力拖拽缆线沿管道铺设，也不会夹伤缆线外绝缘层；中部舱段搭载热熔焊接作业单元，集成加热模组、焊料进给机构、焊缝压平组件，当机器人行进到管道接缝位置时，可通过定位传感器识别接缝位置，调整作业姿态完成管壁接缝的热熔焊接作业，焊接温度、进给速度可根据管道材质匹配对应参数；后部舱段设置密封涂覆机构，搭载密封胶存储仓与旋转涂覆头，焊接完成后可沿焊缝周向均匀涂覆密封材料，完成管道接口的密封处理，避免管线运行过程中出现渗漏问题。

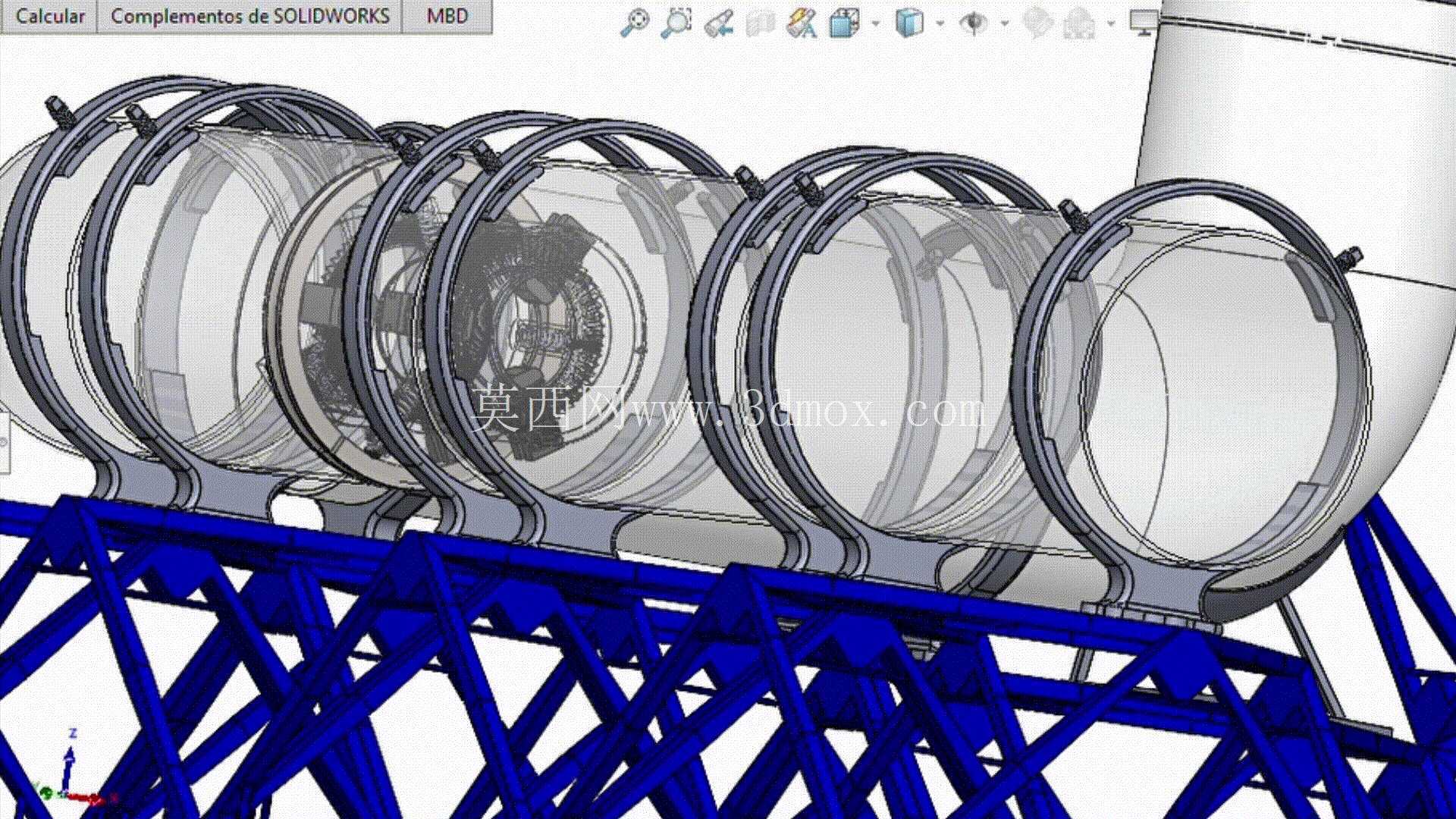

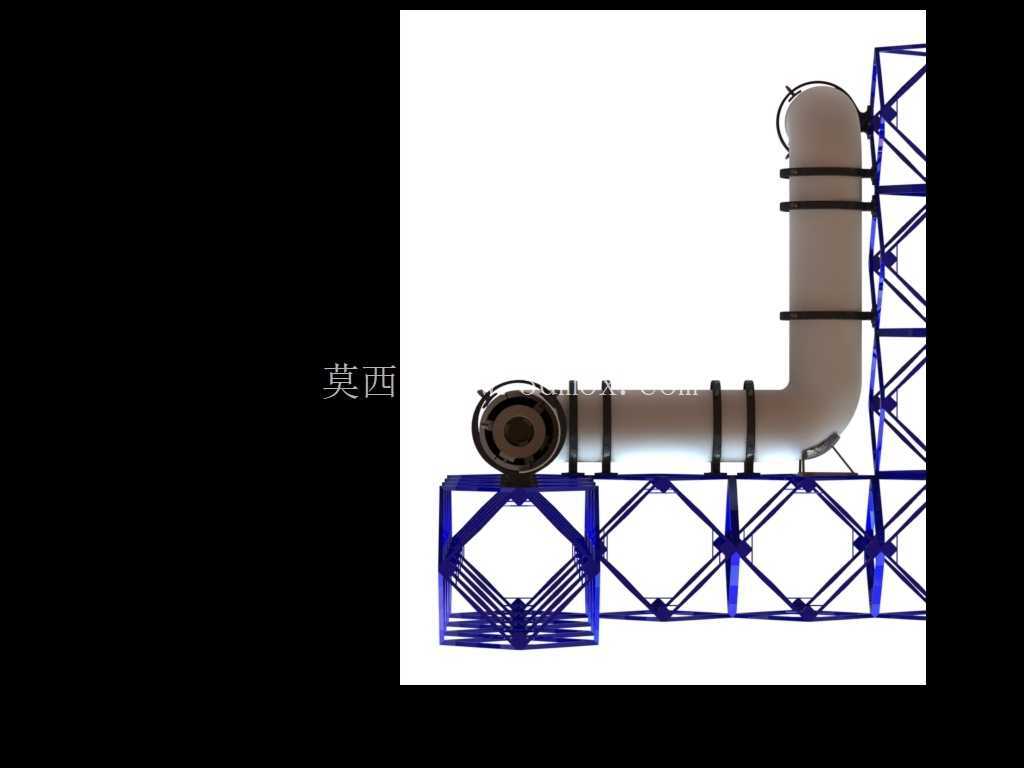

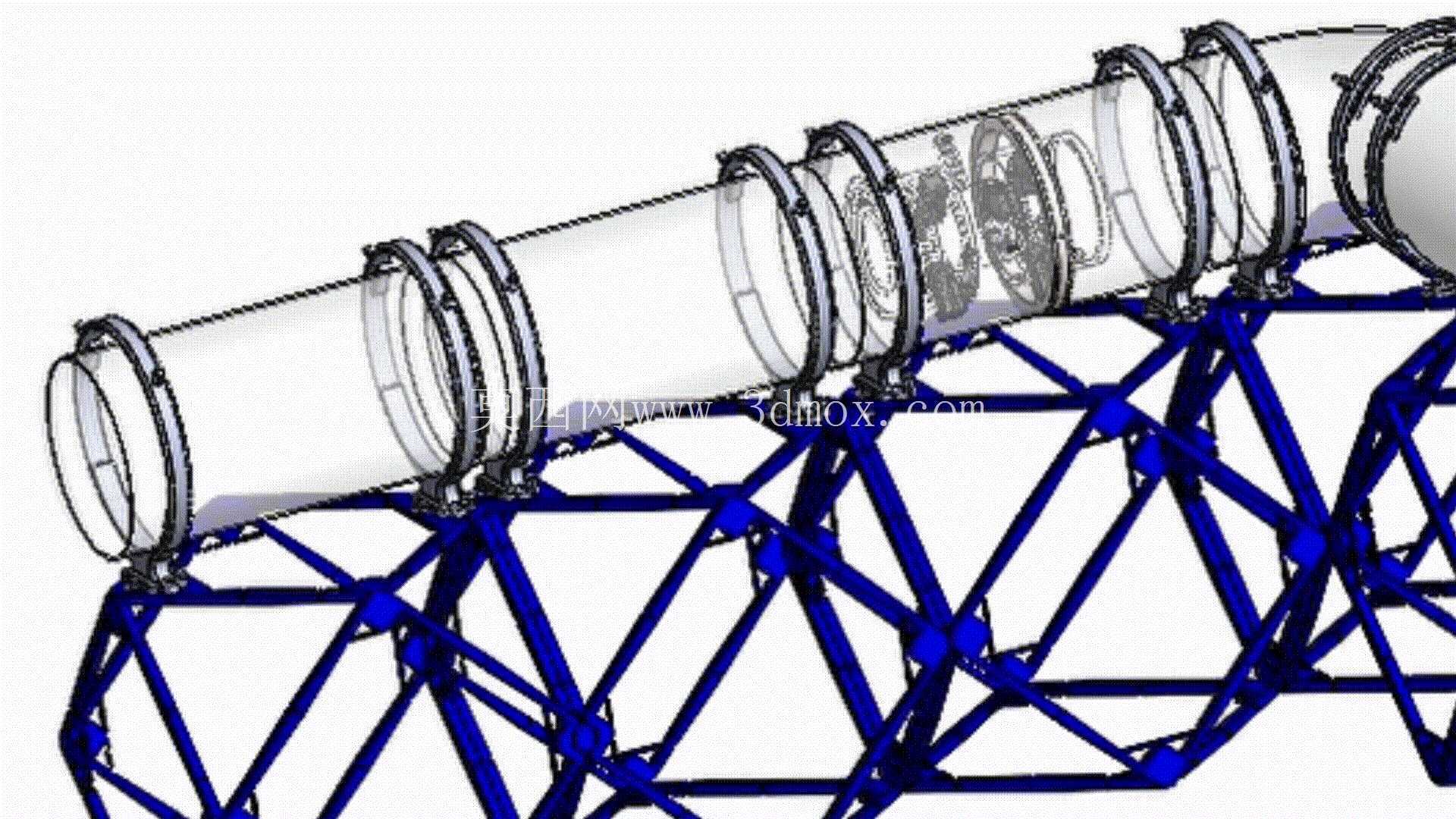

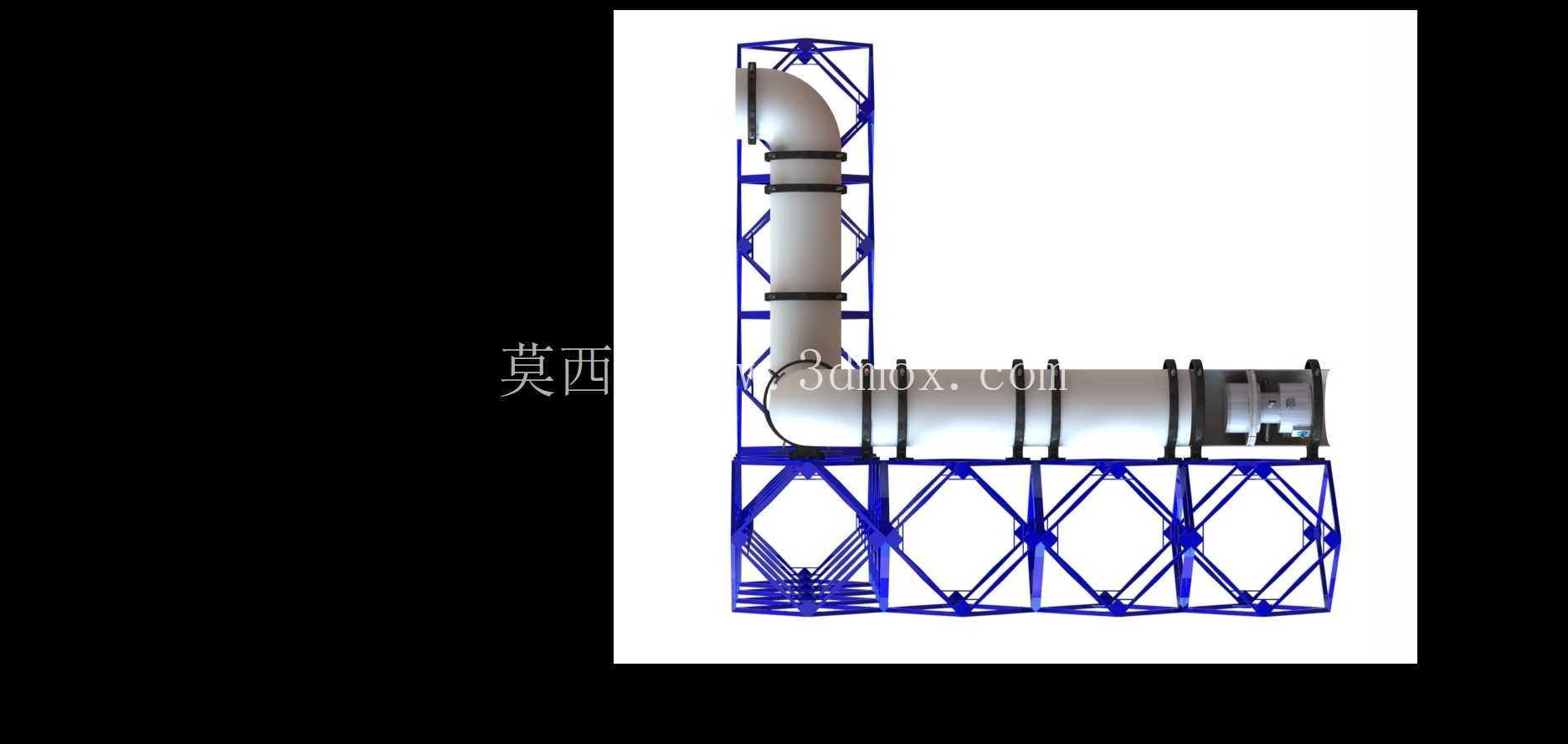

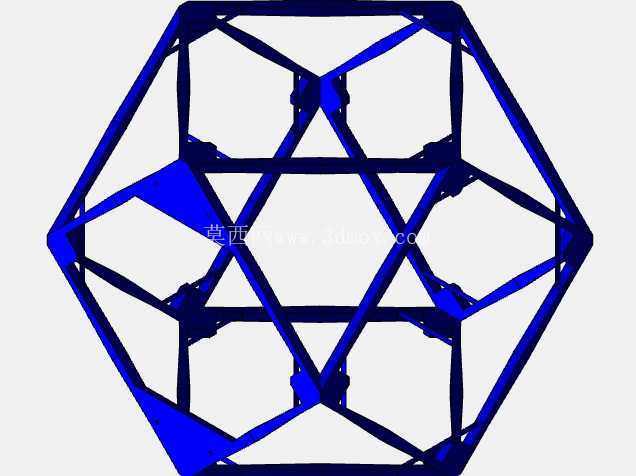

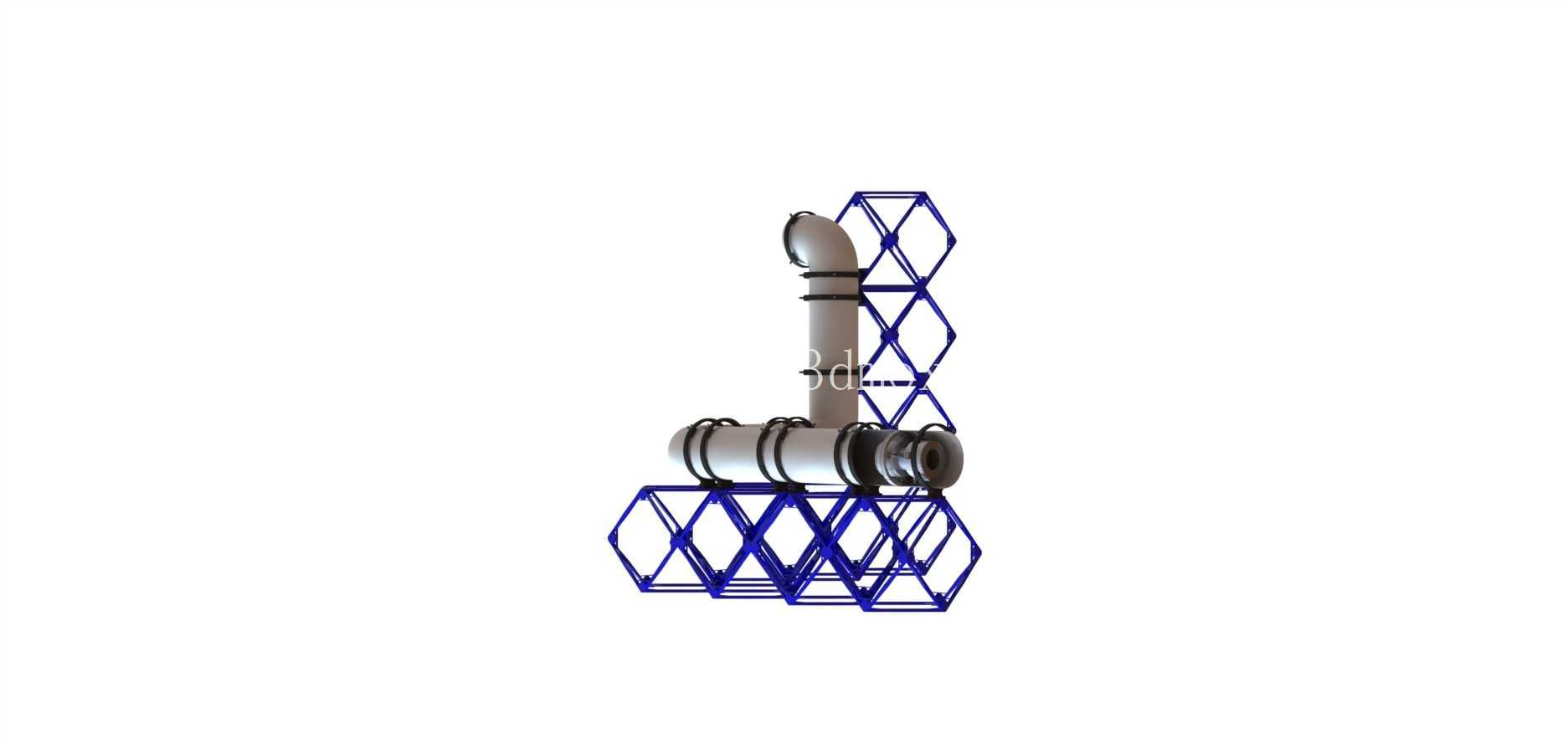

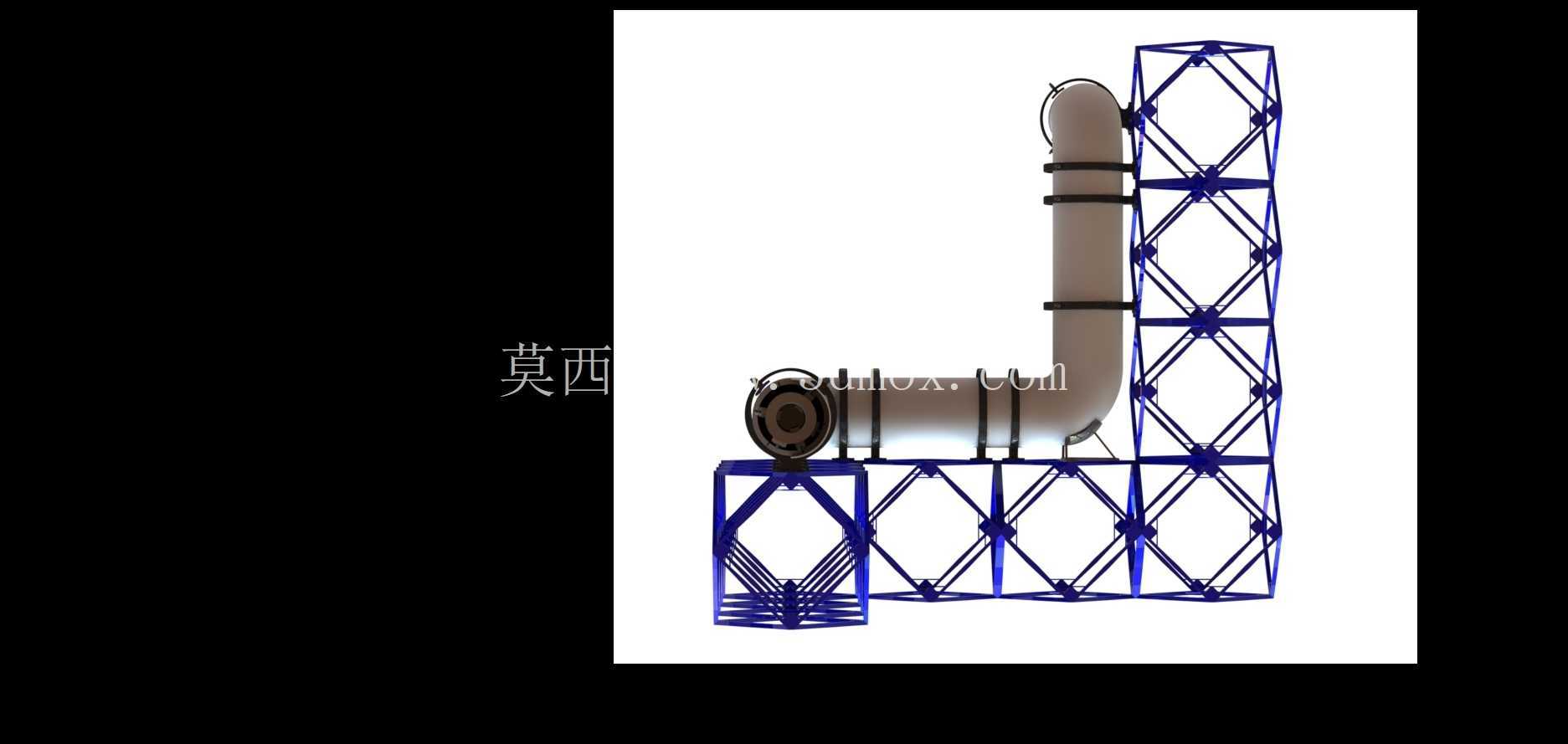

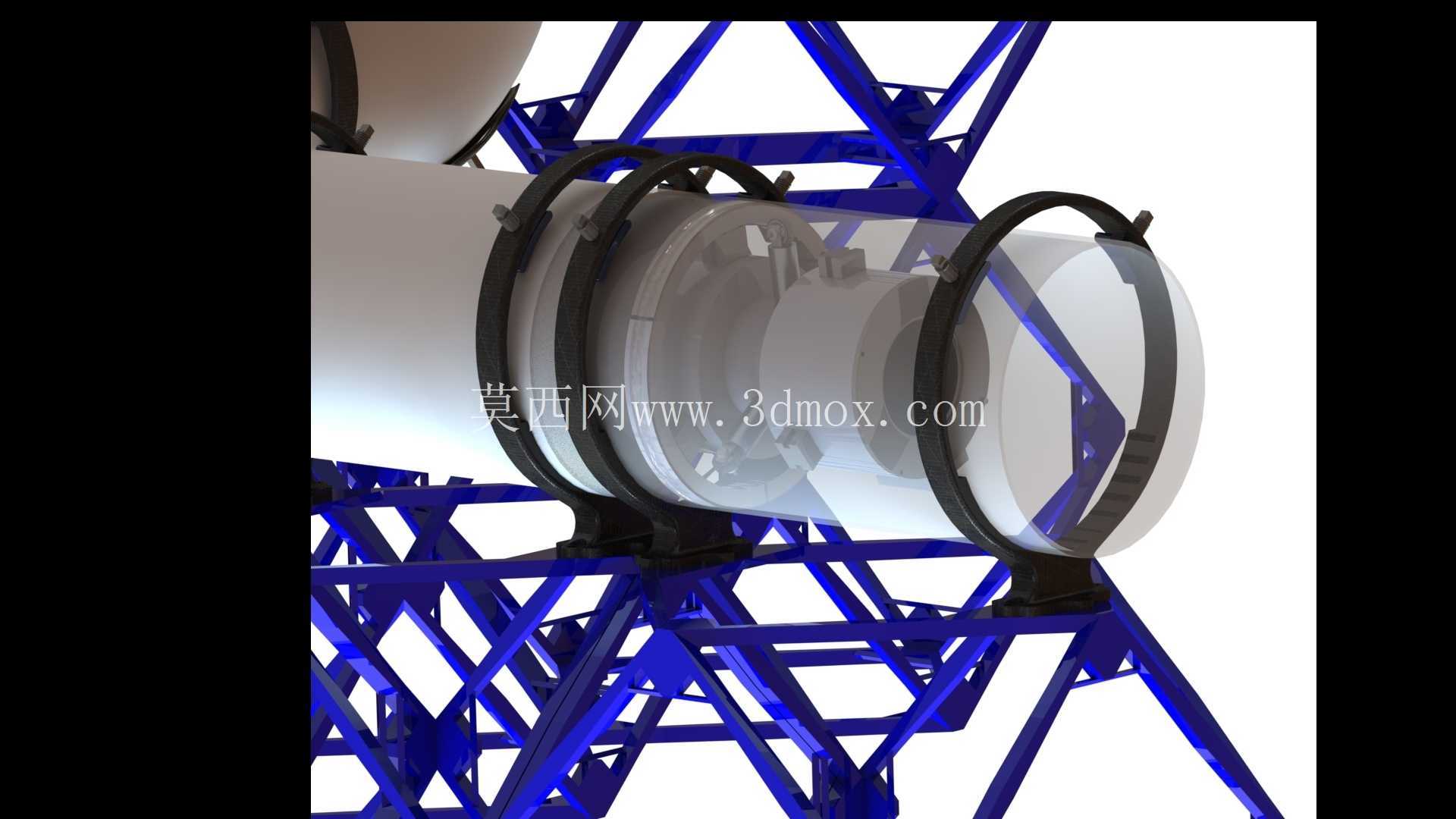

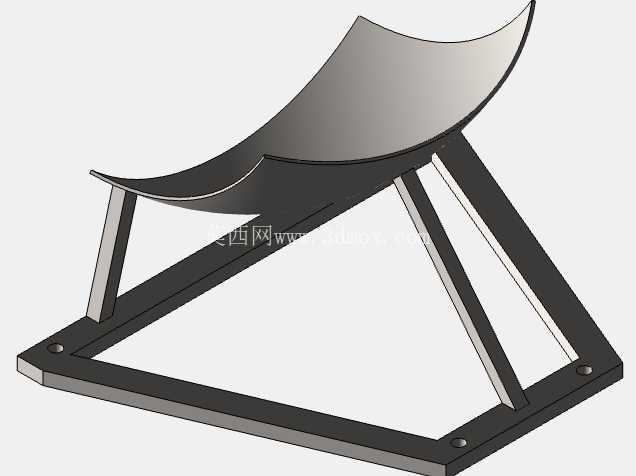

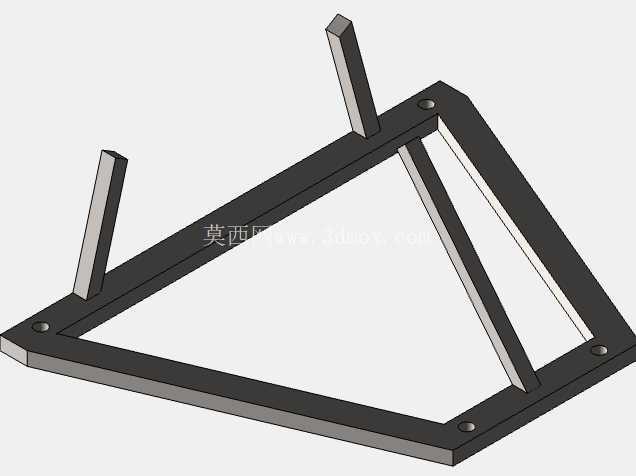

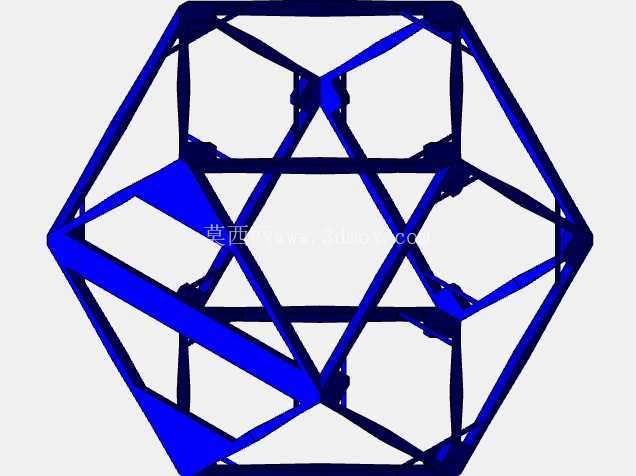

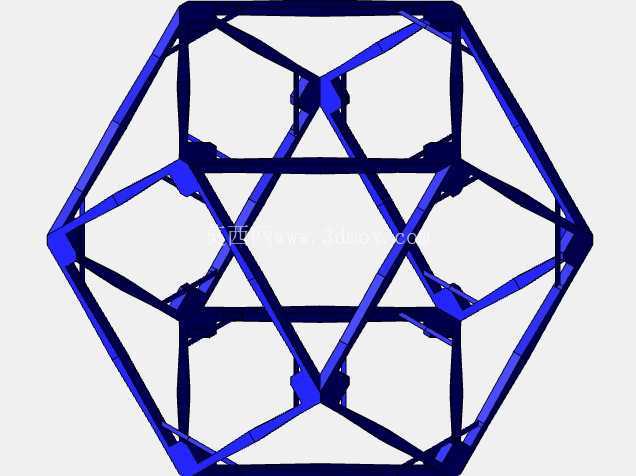

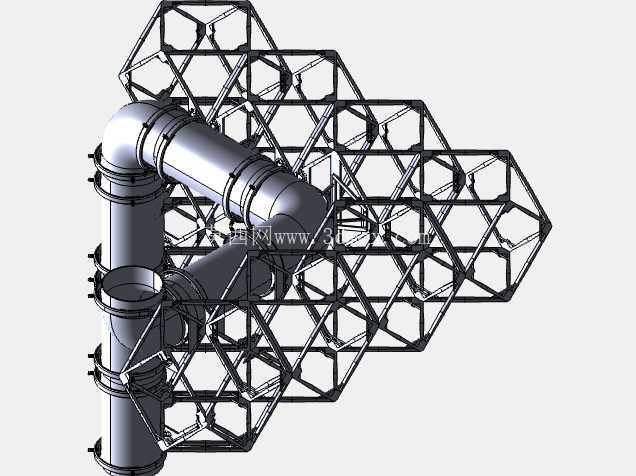

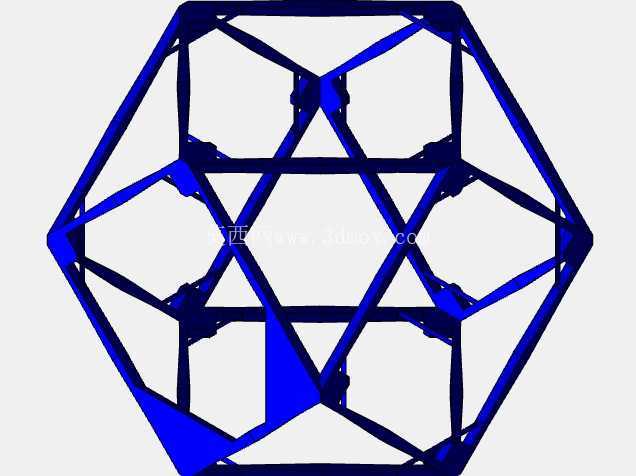

支撑桁架部分采用三角形空间桁架结构，使用标准型材拼接成型，主要用于机器人的地面组装调试、性能测试环节，桁架的支撑弧度与机器人底部支撑结构完全匹配，可保证组装调试过程中机器人各段舱体保持同轴状态，方便调试各行走轮组的同轴度、作业机构的动作行程。从安装边界来看，机器人整体外径适配常见的中大口径工业管道，单段舱体长度控制在合理范围，铰接点的转动角度可覆盖常规管线的转弯半径要求，各功能模块均采用快拆式安装结构，当某个作业模块出现故障时，可快速拆解更换，无需整体拆解机器人主体，降低现场运维的难度。

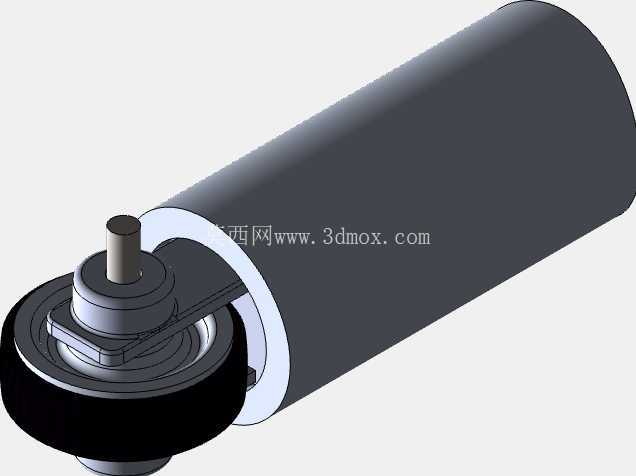

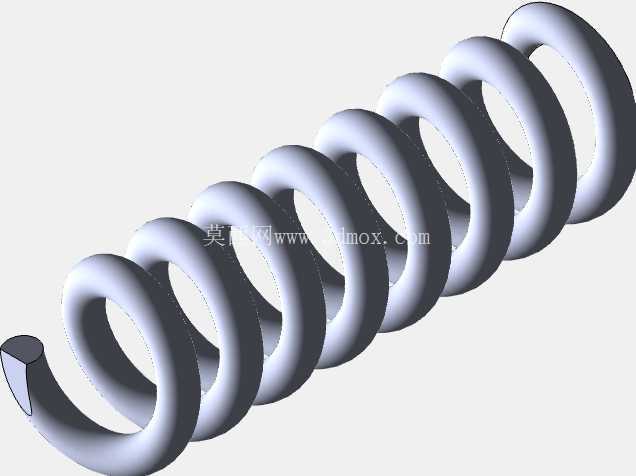

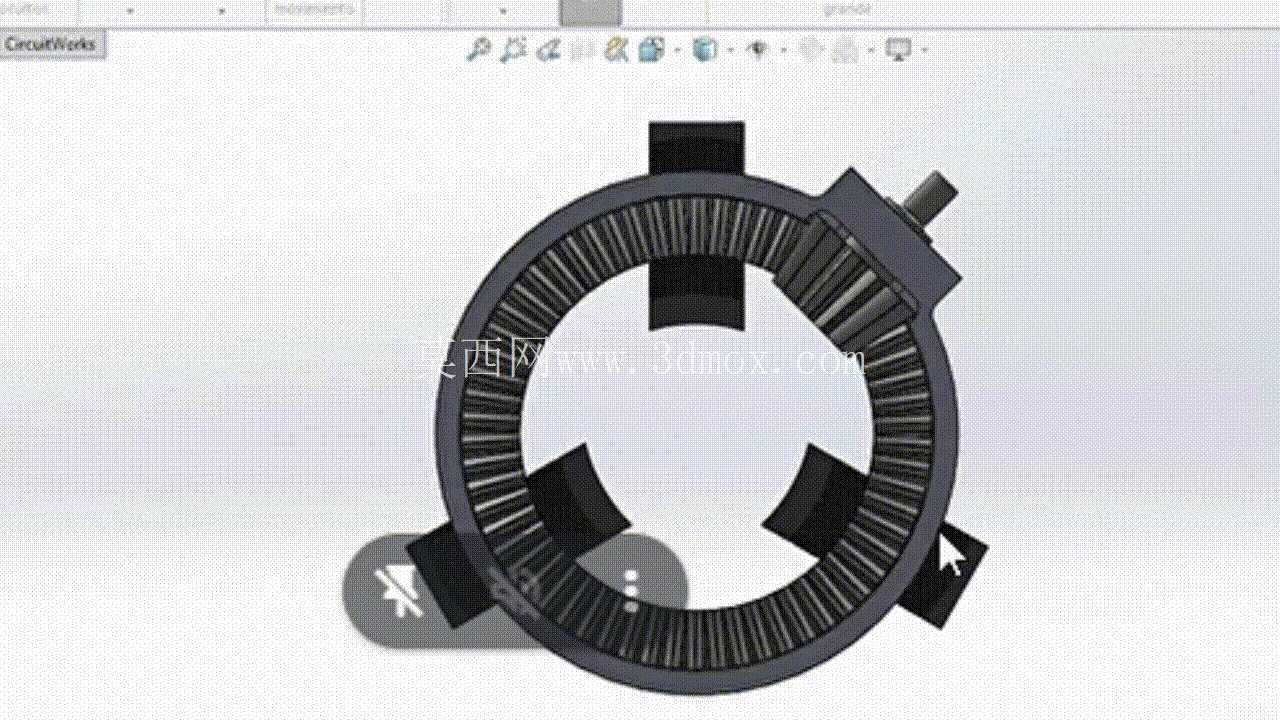

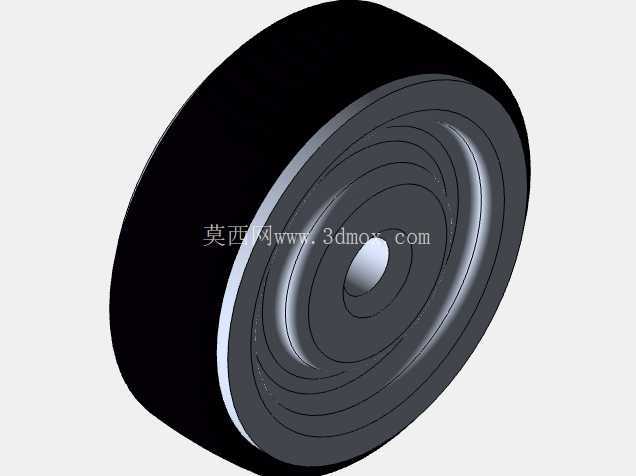

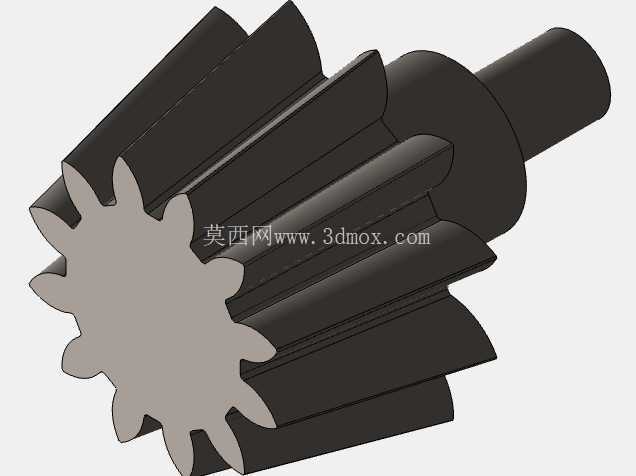

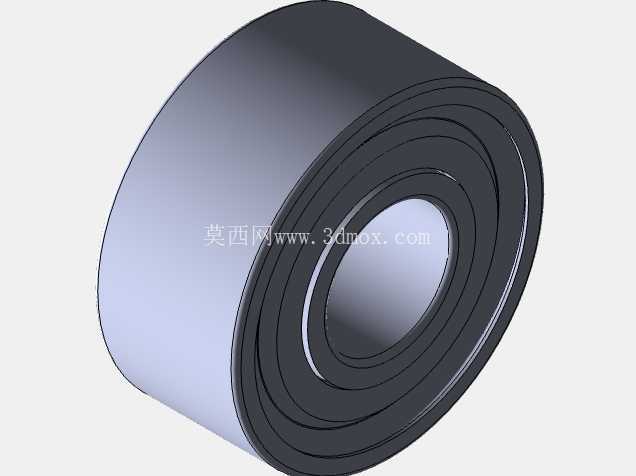

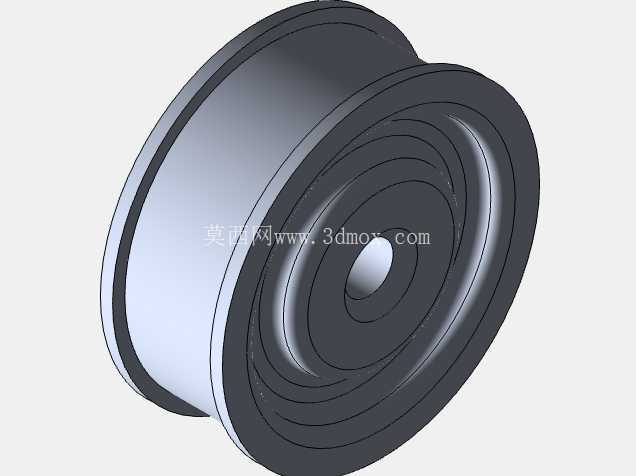

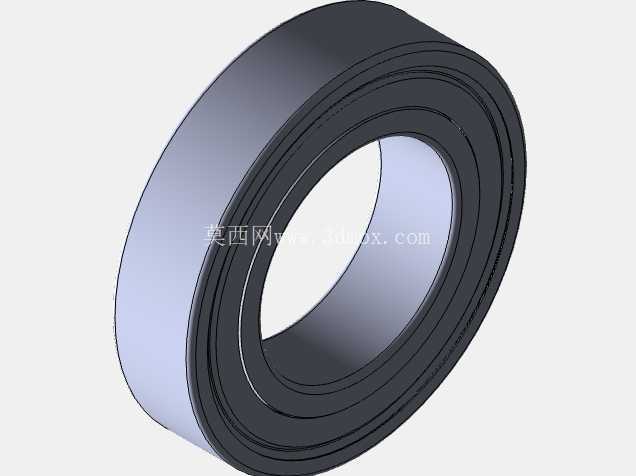

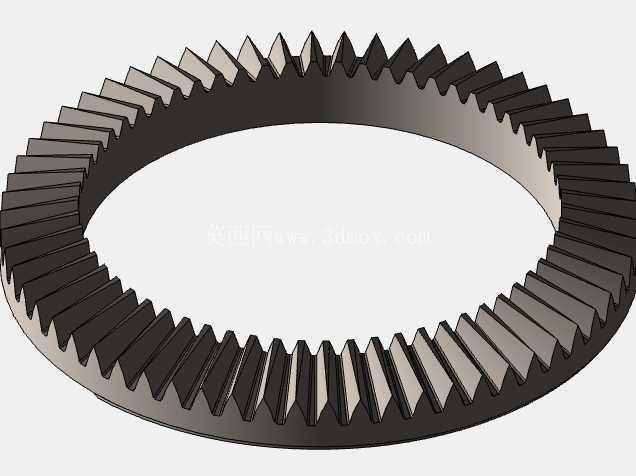

行走驱动方面，采用分布式驱动方案，每段舱体的支撑环架上独立设置驱动轮组，轮组贴壁压力可通过弹簧机构自适应调整，保证在管道内壁存在少量积液、浮尘的工况下仍有足够的行走附着力，不会出现打滑空转的问题。电路与控制模块全部集成在密封舱内部，舱体采用密封胶圈做防水防尘处理，可适应管道内部潮湿、存在少量腐蚀性介质的作业环境。缆线布设作业时，机器人可从管道一端进入，携带牵引绳沿管道行进到另一端，再通过牵引绳拖拽目标缆线完成铺设，相比传统的人工穿缆作业，效率提升明显，同时也避免了人工进入有限空间作业的安全风险。热熔焊接与密封作业功能，可替代传统的管道外部焊接后再做内部补防腐的工艺，直接在管道内部完成接缝处理，尤其适合埋地管线、架空管线等外部作业空间不足的场景，作业过程中可通过舱体搭载的影像模块实时回传作业画面，地面操作人员可远程调整作业参数，保证施工质量。
