方型电感式接近感应传感器结构设计

这款方型接近感应器件，是自动化产线、工装夹具、输送设备里最常用的非接触式检测元件，日常做设备布局时，这类器件的选型和安装位预留，往往是结构设计阶段就要敲定的细节，毕竟它的检测距离、安装方式、出线方向，直接影响周边钣金支架、走线槽的开孔位置，甚至会决定工位挡停机构的触发逻辑。从实际使用场景来看，这类传感器常被用在流水线工件到位检测、气缸伸缩位置反馈、工装夹具夹紧确认、旋转机构转速计数这些环节，不需要和被检测物体直接接触，靠金属物体接近时的电磁感应触发信号，比机械行程开关的磨损率低很多，在有切削液、粉尘的普通工业环境里，只要做好出线端的防护，长期运行的稳定性很有保障。

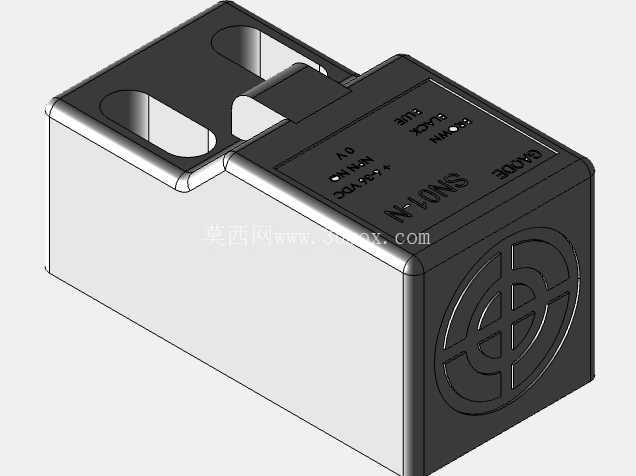

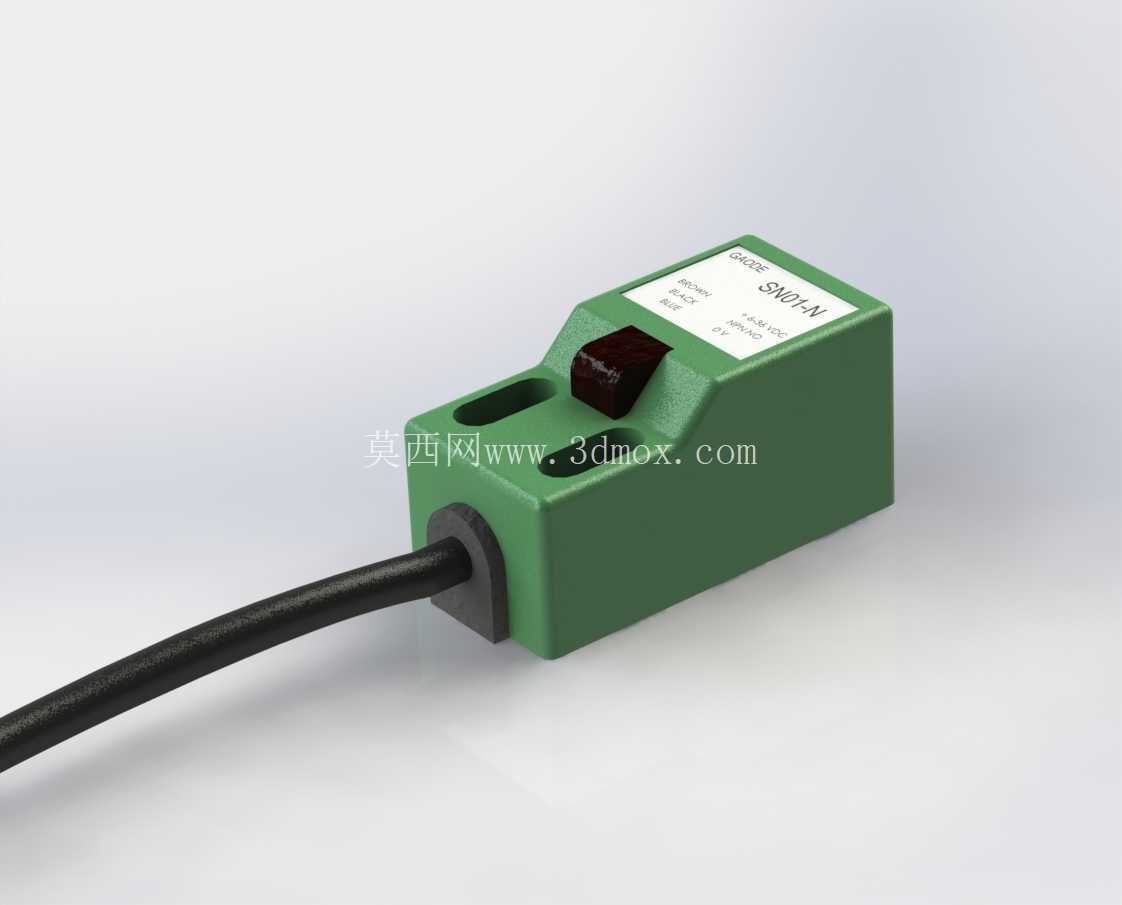

从结构设计细节来看，这款传感器采用方型塑壳主体，外壳做了两个贯通的安装沉孔，是这类方型传感器最经典的安装结构，安装时不需要额外做复杂的抱箍支架，只需要在安装板上打两个对应孔距的通孔，用M4或者M5的螺丝从沉孔侧穿入固定即可，安装孔的长圆形设计预留了前后微调的余量，现场调试时可以根据实际检测距离的需求，小范围调整传感器的前后位置，不用重新打孔，这点对现场调试的电工和结构工程师来说非常实用，能减少很多安装返工的问题。传感器正面的检测面做了略微凸起的设计，上面印有型号标识和检测方向提示，顶部设置了动作指示灯，当传感器检测到金属物体触发时，指示灯会亮起，现场排查故障时不用去看PLC的输入点状态，直接看灯就能判断传感器是否正常触发，大幅降低现场运维的排查难度。

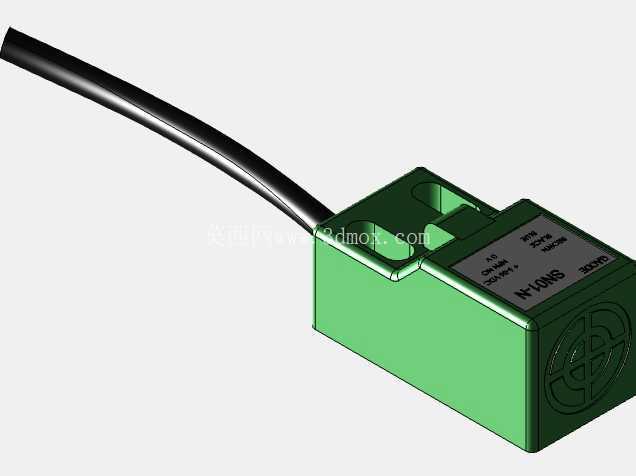

出线端采用了侧出式的线缆结构，线缆和壳体衔接的位置做了橡胶应力锥防护，能避免设备运行时线缆反复弯折导致的线芯断裂，尤其是在传感器随移动工装往复运动的场景里，这个应力缓冲结构能把线缆的弯折点从壳体根部转移到橡胶件外侧，延长线缆的使用寿命。壳体的棱角做了小圆弧过渡，没有尖锐的毛刺，注塑外壳的壁厚均匀，既保证了外壳的结构强度，不会因为安装时螺丝拧得过紧就出现壳体开裂的问题，也控制了整体的重量，不会给小型安装支架带来额外的负载。

做三维建模的时候，这类传感器的模型还原重点，首先是安装孔的孔距、沉孔深度和孔径，必须和实物尺寸完全一致，不然出工程图加工安装板的时候，会出现孔位对不上的问题；其次是检测面的有效检测范围，建模时可以在检测面外侧做一个半透明的示意区域，标注出标准检测距离，方便做布局的时候确认传感器和被检测物体的间距，避免出现距离太远检测不到、距离太近撞坏传感器的问题；还有出线端的线缆弯曲半径，建模时要留出足够的走线空间，不能让线缆和周边的运动部件产生干涉，很多新手做设计的时候容易忽略线缆的空间，等设备装配完才发现线缆会被气缸或者滑台磨到，再改支架就非常麻烦。

从选型适配的角度来说，这类SN04系列的传感器检测距离通常在4mm左右，适配的被检测物体是铁质金属，如果是铜、铝这类非铁金属，检测距离会有衰减，做设计的时候如果检测对象是非铁金属，就要适当缩短安装距离，或者换用对应检测类型的传感器。传感器的供电和输出线通常是三线制，分NPN和PNP两种输出类型，建模的时候虽然不需要把线芯做出来，但要在出线端留出足够的线缆长度空间，方便现场接线时把线缆走到线槽或者接线端子排里。另外这款传感器的整体高度比较低，适合安装在空间比较紧凑的位置，比如小型滑台的侧边、工装夹具的安装板上，不会因为传感器本体太高和周边的运动部件产生碰撞，相比圆柱型的接近开关，方型壳体的安装抗旋转能力更好，拧紧螺丝之后不会出现传感器转动导致检测面偏移的问题，长期运行的位置稳定性更好。

在做设备三维布局的时候，这类标准件的模型精度直接影响后续的装配效率，很多人做设计的时候随便找个尺寸差不多的传感器模型凑数，等实物买回来才发现安装孔距不对、出线方向反了、本体高度超了，不得不重新加工安装板，耽误项目进度。这款模型还原了传感器的所有安装关键尺寸，包括壳体的长宽高、安装孔的位置和尺寸、出线端的位置和直径、指示灯的位置，不管是做装配干涉检查，还是出安装板的加工图纸，都能直接使用，不需要再反复核对实物尺寸调整模型。另外传感器表面的标识细节也做了还原，做设备渲染方案或者三维作业指导书的时候，模型的真实感更强，不会因为模型太粗糙影响整体的展示效果。
