电源变压器配套安装支撑固定座结构

　　在低压配电、小型工控设备的内部电气排布场景里，这类支撑固定结构的使用频率一直不低，很多刚入行的结构工程师在做电源舱布局时，很容易忽略这类配套结构件的细节设计，最后要么出现变压器安装后晃动、绝缘间隙不足的问题，要么就是后期维护拆装时操作空间不够，拖慢整机组装的效率。从实际工程落地的角度看，这个支撑结构的核心作用是给小型电源变压器提供稳定的安装限位，同时在变压器与设备金属壳体之间形成可靠的物理隔离，避免长期运行过程中因为漆面磨损、积尘受潮引发的绝缘击穿风险，很多户外小型控制箱、民用小家电的内置电源舱里，都能看到功能类似的结构件。

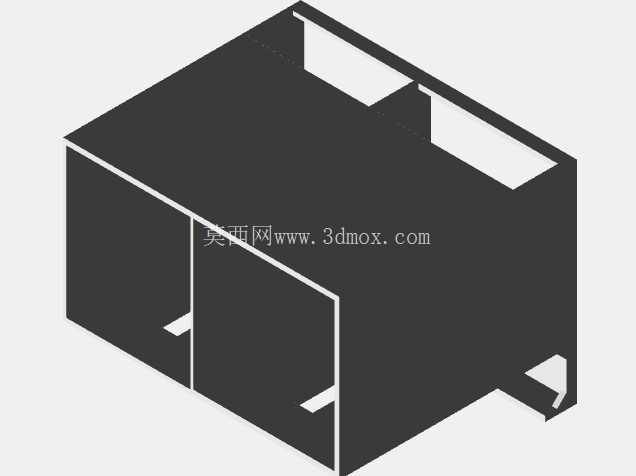

　　设计思路上，这个结构没有采用多余的复杂曲面，整体以规整的直角腔体形态为主，这种设计首先是适配常见的叠片式小型电源变压器的外形轮廓，腔体内部的两个分隔槽刚好对应变压器底部的两个定位凸台，安装时不需要额外做对位调整，顺着槽位推入就能让变压器的安装孔位和支撑座上的固定孔完全对齐，减少产线工人的装配对位时间。腔体侧壁预留的几个缺口不是随意开设的，靠近顶部的两个长条形缺口是为了避让变压器的输入输出引线，避免引线被结构件挤压破损，底部的小缺口则是为了给接线端子预留操作空间，后期检修更换接线时，不需要把整个变压器从支撑座上拆下来，就能完成端子的紧固操作。

　　从安装边界的维度考量，这个支撑座的外形尺寸完全匹配常规15W-30W小型电源变压器的安装尺寸，整体高度控制在35mm以内，不会占用电源舱过多的垂直空间，对于内部空间紧张的小型壁挂式控制箱来说，这个尺寸刚好能把变压器布置在舱体角落，不挤占断路器、接线端子排的安装位置。支撑座底部预留的两个固定支脚，是用来和设备底板做螺丝固定的，支脚的位置避开了变压器的重心投影范围，固定后不会出现因为重心偏移导致的结构翘曲，哪怕设备在运输过程中出现持续振动，支撑座和底板的连接也不会松脱。

　　很多工程师在做这类绝缘支撑结构时，容易犯的错误是把壁厚设计得过薄，或者没有预留足够的爬电距离，这个结构的侧壁厚度统一设置为2.5mm，既不会因为壁厚过大造成材料浪费，也能满足常用工程塑料（ABS、阻燃PP）注塑生产时的充模要求，不会出现打不满、缩痕明显的问题。结构边缘所有的直角位置都做了R0.5的圆角过渡，一方面是避免注塑生产时出现应力集中导致的结构开裂，另一方面也能防止装配时锋利的边角割伤工人的手，或者划破变压器外层的绝缘漆包线。

　　实际应用中，这类支撑结构还能适配不同的安装场景，如果是在开放式的设备机架上安装，只需要在支撑座外侧增加对应的固定卡扣，就能卡在标准铝型材机架的槽位上，不需要额外钻孔攻丝；如果是在密闭的塑料壳体内部安装，甚至可以直接把支撑座和壳体做一体化注塑，减少整机的零件数量，降低装配环节的物料管理成本。需要注意的是，这个结构的内部腔体尺寸是按照常规EI型变压器的外形做的适配，如果要用于环形变压器或者R型变压器的安装，只需要调整内部的分隔筋位置，不需要改动整体的外部安装尺寸，就能快速衍生出适配不同变压器类型的支撑结构，通用性很强。

　　从长期运行的可靠性来看，这种封闭式的腔体支撑结构还能在一定程度上阻挡设备内部的灰尘、金属碎屑落到变压器的接线端子上，减少因为积尘导致的接触不良、短路风险，尤其是在木工机械、石材加工设备这类粉尘较大的应用场景里，这种带围挡的支撑结构比开放式的安装支架防护效果好很多，能有效降低电源部分的故障概率。结构上没有多余的装饰性特征，所有的几何形状都是为了实现安装、限位、绝缘、避让的功能，没有任何冗余设计，这也是电气配套结构件最核心的设计原则——所有结构特征都要服务于实际功能，不需要为了外观增加不必要的造型，否则只会提升生产难度和成本，反而降低结构的可靠性。
