直插双列封装运算放大器LM358三维建模

在工业控制板卡、消费类电子主板、小型信号调理模块的PCB布局阶段，直插式双运算放大器的三维模型是结构干涉校验、装配模拟环节必不可少的基础元件模型，本次建模的LM358为行业内应用极广的通用型双运放器件，采用经典的8引脚双列直插塑封结构，建模过程完全参照器件实际量产规格完成外形与引脚的还原。

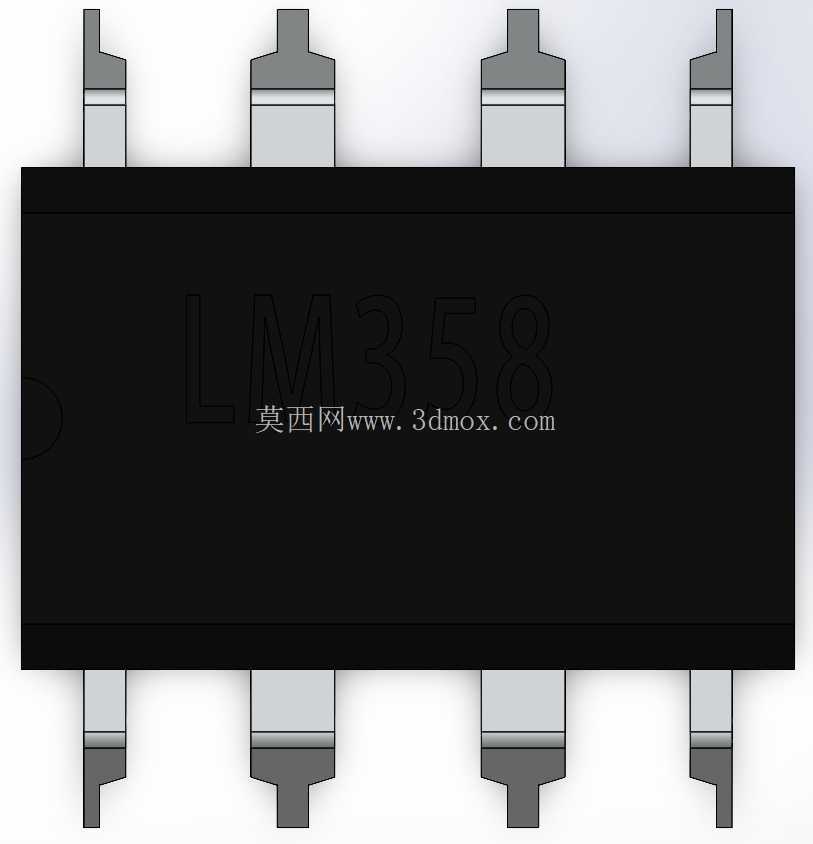

从实际应用场景来看，这类直插封装的LM358常被用在教学实验板、电源稳压模块、信号放大电路、比较器电路中，既可以处理毫伏级的小传感器信号，也能作为简单的电压跟随器、振荡器使用，适配的工作电压范围宽，单电源、双电源供电场景都能兼容，是硬件设计中最常选用的通用运放型号之一。建模时首先还原了器件的主体塑封外壳，外壳为哑光黑色环氧塑封材质，表面做了细微的磨砂质感处理，顶面印有清晰的型号丝印，塑封本体的边角做了符合实际生产工艺的微小倒角，没有尖锐的直角结构，还原了量产器件的注塑成型特征。

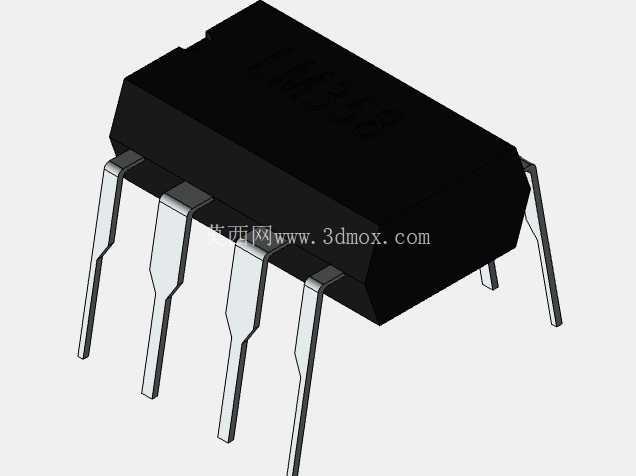

引脚部分的建模严格遵循直插DIP-8封装的尺寸规范，每根引脚的宽度、厚度、引脚间距都对应实际器件的安装尺寸，引脚从塑封本体伸出的位置做了合理的弯折弧度，引脚末端为平直的插装段，能够直接匹配标准2.54mm间距的PCB焊盘孔位，在做虚拟装配时可以直接对齐焊盘完成安装模拟，不会出现引脚与孔位错位、间距不符的问题。建模过程中特意还原了引脚表面的镀锡层金属质感，区分了塑封本体的非金属材质与引脚的金属材质差异，在渲染状态下可以清晰识别不同部件的材质区别，方便做整机的外观效果展示。

从安装边界来看，该器件的塑封本体宽度、长度、高度都按照实际器件的最大外形尺寸建模，在PCB布局时可以准确校验器件与周边电容、电阻、接插件的间距，避免出现装配时元件互相干涉的问题；引脚的伸出长度也考虑了波峰焊工艺的插装深度要求，模型中引脚伸出塑封底部的长度符合常规插装元件的留锡长度，能够辅助结构设计人员评估PCB焊接面与外壳之间的安全距离。

设计建模思路上，没有刻意做夸张的艺术化处理，所有结构特征都服务于工程应用需求：塑封本体侧面的脱模斜度、引脚与塑封结合处的包胶痕迹、顶面丝印的凹陷特征都做了适度还原，既保证模型的轻量化，不会因为过多细碎特征占用过多装配资源，又能准确反映器件的真实外形，满足结构校验、装配模拟、产品渲染等多场景的使用需求。对于做电子设备结构设计的工程师来说，这类标准通用元件的精准模型可以直接调用到装配体中，不需要重复建模，能够大幅缩短板卡布局的校验周期，提前排查元件高度超限、引脚干涉、装配空间不足等常见问题，避免打样后出现装配故障。

在做教学演示类的三维场景搭建时，该模型也可以用来展示直插集成电路的典型封装结构，帮助初学者理解DIP封装元件的外形特征、引脚排布规律，配合电路原理演示内容完成更直观的教学展示。模型的所有几何结构都做了实体化处理，没有破面、重叠面等建模缺陷，可以直接导入各类三维装配环境中使用，也支持导出为通用格式用于不同软件之间的交互，适配结构设计、渲染展示、模拟装配等不同的工作场景需求。
