焊机工位自动卸料拾取机械手结构

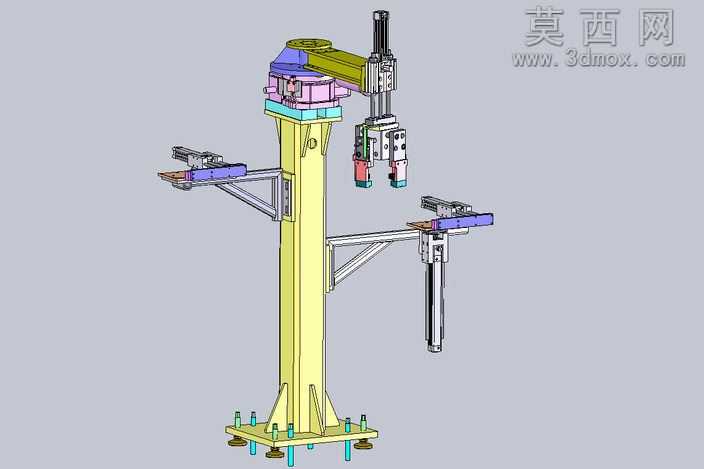

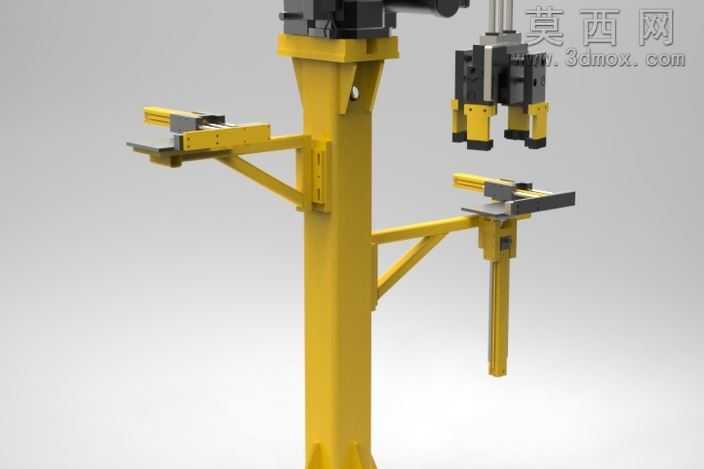

本作品为面向焊接加工工位的自动卸料拾取机械手三维结构，整体采用立式立柱承载的多臂布局设计，在三维建模过程中严格遵循机械设计的装配公差与运动干涉校验逻辑，完整还原了设备各部件的连接关系与运动行程。模型搭建阶段以实际生产工况为核心依据，首先确立立式方管立柱作为主体承载结构，底部设计带地脚调节的安装法兰盘，通过可调地脚螺栓实现设备安装时的水平校准，保障整机运行的结构稳定性；立柱上部集成旋转驱动基座，可实现上部执行机构的周向回转动作，拓展设备的作业覆盖范围。立柱上共布置两组水平伸展的悬臂托架结构，每组托架均配置线性导轨与滑移驱动组件，可实现水平方向的伸缩进给动作，其中主作业悬臂末端搭载垂直升降滑移模组，模组端部安装双工位气动夹爪执行组件，夹爪部分设计有仿形定位卡口与缓冲压头，可精准夹持焊接完成后的工件，避免卸料过程中对工件焊后表面造成磕碰损伤；另一组辅助悬臂用于承接卸料后的工件，实现工件在焊机工位与中转工位之间的平稳转运。材质渲染环节针对不同部件的实际加工材质做了区分处理：主体承载立柱与悬臂结构件采用喷塑金属材质表现，呈现工业设备常用的浅黄、银灰金属质感；导轨、驱动气缸等标准传动部件采用镀铬亮面金属材质，还原机加工零件的表面光洁度；气动夹爪的缓冲垫块、线缆护套等部件采用工程塑料材质，通过哑光色彩区分不同功能部件，让整体模型的结构层次清晰可辨。设计思路上充分考虑焊接工位的作业需求，整体结构紧凑不占用过多车间场地，多自由度的运动组合可覆盖焊机上下料的全行程动作，替代人工完成焊后工件的拾取转运工作，既提升焊接生产线的自动化运转效率，也避免人工取件时面临的焊渣烫伤、高温工件灼烫等安全隐患；各运动模组均采用模块化设计思路，导轨、气缸、夹爪等标准件均可直接选型替换，便于后续根据实际生产需求调整作业参数与夹持规格，具备较强的产线适配性。
