黑紫配色四轴无人机机臂结构设计

在消费级与轻度行业级多旋翼无人机的结构设计中，机臂作为连接中心机架与动力单元的核心承载构件，其结构合理性直接决定整机的飞行稳定性、载荷冗余度与抗冲击表现。这款针对黑紫色系四轴飞行器开发的机臂结构，在设计阶段就充分考虑了日常航拍、短途物资投送、低空巡检等多场景的实际使用需求，没有采用行业内常见的圆形碳管夹合式结构，而是选用一体化成型的长条式截面设计，从根源上减少了拼接结构带来的连接松动风险。

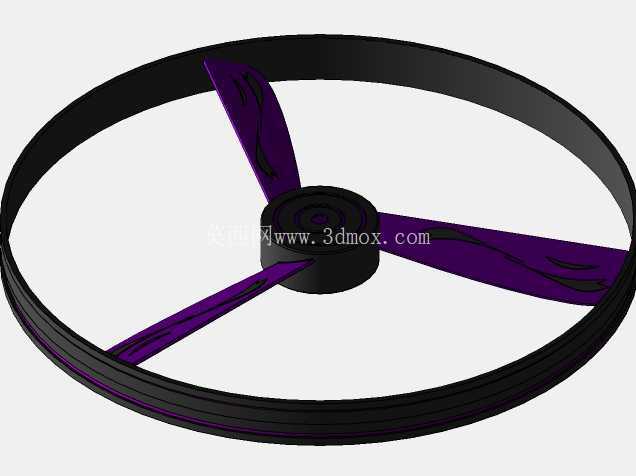

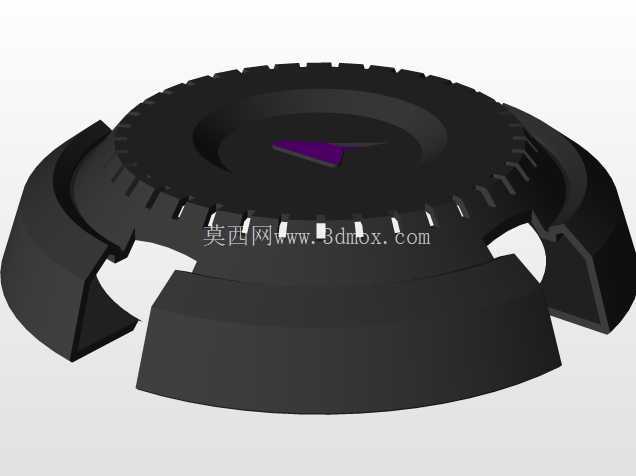

从实际安装边界来看，该机臂靠近中心机架的一端采用抱箍式连接结构，预留的两组对称安装孔位可直接适配中心盘外径30mm的标准四轴机架，安装时无需额外定制转接件，抱箍内侧预留的0.2mm公差余量可配合防滑橡胶垫使用，既能够保证机臂与中心盘的同轴度，也能在飞行器发生轻度磕碰时提供微小的形变缓冲，避免硬连接导致的机臂根部断裂。机臂整体长度从抱箍端面到末端电机安装位控制在280mm区间，适配10-13寸螺旋桨的使用需求，相邻机臂展开后不会发生桨叶干涉，同时这个长度也能平衡整机的转动惯量，不会因为机臂过长导致飞行姿态调整滞后，也不会因为机臂过短导致桨下气流受机架遮挡降低动力效率。

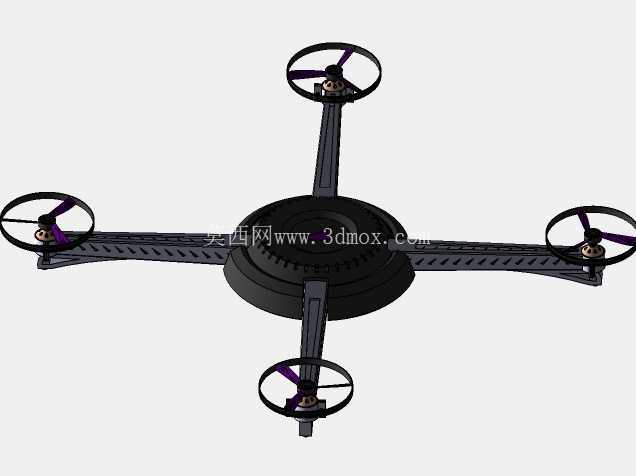

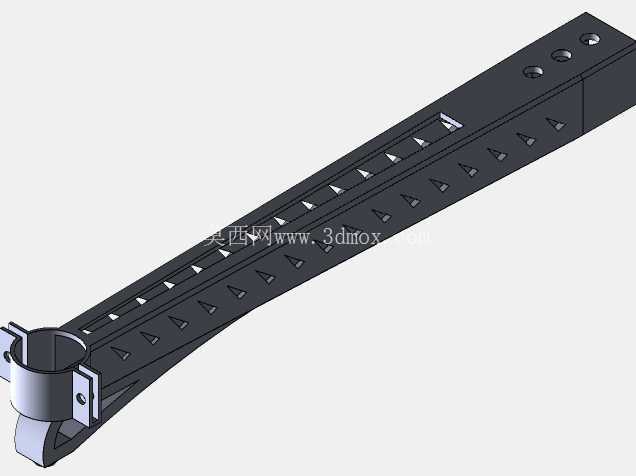

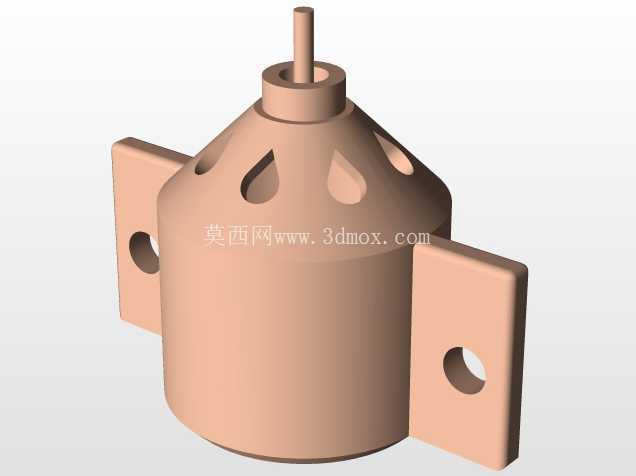

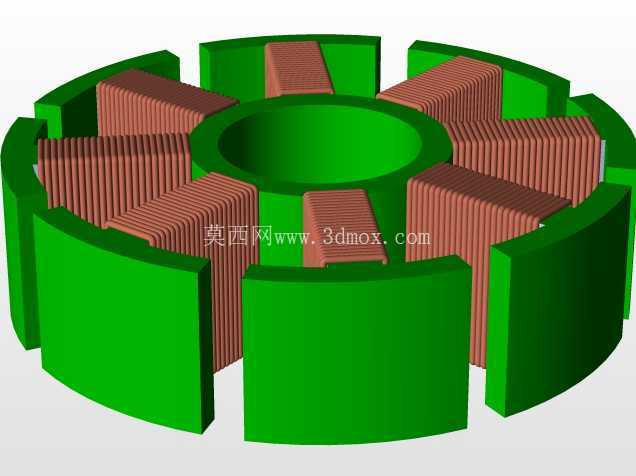

结构细节设计上，机臂主体沿长度方向均匀排布了三角形镂空减重槽，这类三角形结构相比常见的长圆形镂空，在相同减重比例下能提供更高的抗弯扭刚度，经过受力仿真验证，在机臂末端施加5kg的模拟电机拉力载荷时，机臂末端形变量可控制在0.8mm以内，完全满足日常飞行的结构强度要求，同时镂空结构也能减少飞行过程中的风阻，降低紊流对飞行稳定性的干扰。机臂上表面预留的三组等距安装孔位，可用于固定LED航灯、GPS支架、图传天线等外接配件，孔位采用沉头设计，安装后螺丝端面不会突出机臂表面，避免飞行过程中产生额外风阻。机臂末端的电机安装位采用平面贴合设计，预留的四个安装孔适配行业通用的22xx、23xx系列无刷电机，安装平面的平面度公差控制在0.05mm以内，可保证电机安装后轴体与机臂平面垂直，避免电机安装倾斜导致的桨叶震动、飞行偏航等问题。

在实际应用场景中，这款机臂结构既可以用于入门级航拍无人机的组装，也能适配轻度作业类四轴飞行器的改装需求，比如搭载轻量化的巡检摄像头、小型物资投放机构时，机臂的结构强度完全可以支撑额外1kg以内的载荷增量。设计过程中特意将机臂的受力薄弱点——也就是抱箍与臂身的连接位置做了圆弧过渡加强处理，避免应力集中导致的断裂问题，同时臂身的壁厚从根部到末端采用渐变设计，根部壁厚2.5mm保证连接强度，向末端逐步过渡到1.8mm，在不影响整体强度的前提下进一步降低结构重量，单臂重量可控制在38g以内，能有效降低整机的起飞重量，提升续航表现。

不同于很多只注重外观的3D打印无人机机臂设计，这款结构在设计时就考虑了批量注塑生产的工艺可行性，所有加强筋的厚度都控制在主体壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等问题，拔模斜度统一设置为1.5度，不需要复杂的侧抽芯结构就能完成开模生产，能有效降低量产成本。机臂表面的走线槽采用内嵌式设计，电调的供电线与信号线可以完全埋入臂身内部，既避免了线材外露在飞行中被气流吹动产生震动，也能减少线材对桨下气流的干扰，同时走线槽的盖板采用卡扣式固定，不需要额外打胶或者上螺丝，后期维护更换电调时拆装十分方便。

从飞行适配性来看，这款机臂的固有振动频率经过仿真调校，避开了常用无刷电机的工作振动频率区间，不会在飞行过程中产生共振现象，能有效降低飞控的减震负担，提升飞行姿态的稳定性，即使在3-4级的小风天气下执行飞行任务，机臂也不会出现明显的震颤，能够保证航拍画面的清晰度或者巡检数据的采集精度。抱箍结构的锁紧方式采用双螺丝对锁设计，相比单螺丝锁紧结构，夹紧力分布更均匀，长时间飞行后也不会因为震动出现机臂转动、移位的问题，同时如果需要折叠收纳，只需要松开锁紧螺丝就能将机臂向中心机架方向收拢，收拢后整机的横向尺寸可缩小60%以上，方便携带运输。
