IG32直流行星齿轮减速电机结构设计

在小型自动化传动单元、竞赛类机器人关节、桌面级精密设备的动力输出环节，小直径直流行星减速电机始终是兼顾扭矩密度与安装空间的核心选型方向，这款直径32mm规格的行星齿轮减速电机，正是针对紧凑安装场景下的低速大扭矩输出需求完成的结构设计。从实际工程选型的角度看，这类减速电机常被应用在小型移动机器人的驱动轮组、机械臂末端回转关节、自动化送料机构的动力输入端、智能小型设备的执行机构驱动位，能够在有限的安装空间内，将直流电机的高转速低扭矩输出，通过行星齿轮组的多级减速转化为低转速高扭矩的动力输出，匹配末端执行件的负载需求。

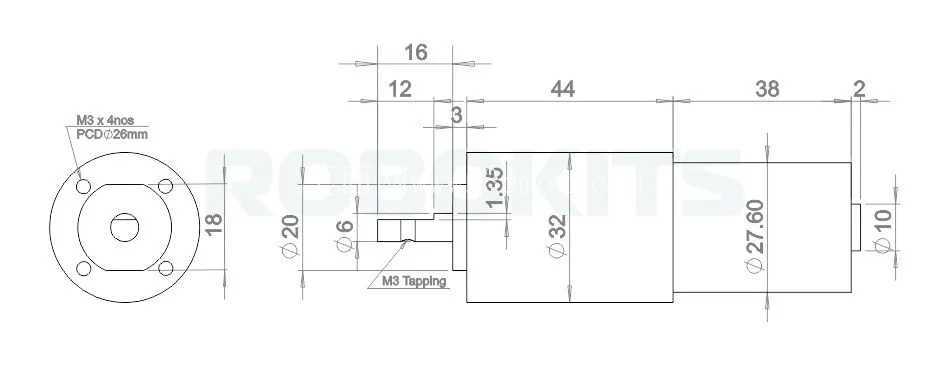

设计过程中首先锚定的是安装边界的适配性，整机主体直径控制在32mm，这个尺寸能够适配多数30系、40系铝型材搭建的小型设备框架安装位，不需要额外做过多的安装位避让设计；输出轴直径设定为6mm，能够直接匹配常规的6mm孔径联轴器、同步带轮、驱动轮安装座，减少非标轴套的定制加工环节，降低整机装配的零件成本与加工周期。安装端的节圆直径设定为26mm，采用M3螺栓完成固定，既支持前端法兰式的箱体直接安装，也可以通过配套的安装支架完成侧装、卧式固定等多种安装姿态，适配不同设备的布局需求。

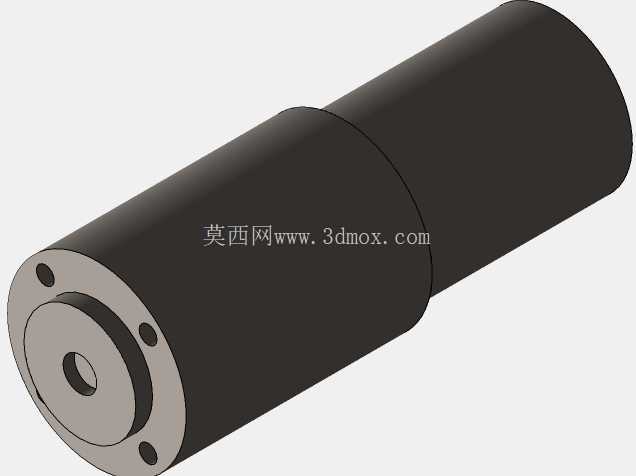

行星齿轮组的结构设计上，采用了多级行星轮系的排布方式，内齿圈与电机外壳集成设计，既保证了齿轮啮合的刚性，也减少了额外的壳体零件数量，让整机的径向尺寸得到有效控制。输出端的法兰盘做了均匀分布的安装孔位，安装孔的位置度公差控制在合理范围内，保证装配时螺栓能够顺利穿入，不会出现孔位错位导致的安装应力，避免长期运行过程中因为安装偏载导致的轴承磨损、齿轮偏磨问题。电机本体与减速箱的连接部位采用了止口定位结构，保证电机轴与减速箱输入轴的同轴度，减少高速运转过程中的径向跳动，降低运行噪音与传动损耗。

从实际使用的场景出发，这类小直径行星减速电机的输出扭矩能够覆盖多数小型自动化机构的负载需求，相比普通的直齿减速电机，行星轮系的传动效率更高，回程间隙更小，在需要频繁正反转的传动场景下，能够有效减少传动背隙带来的位置误差，适合应用在对位置控制精度有一定要求的小型传动单元中。设计时也充分考虑了装配的工艺性，整个减速箱的零件采用分层装配的结构，从输出端到输入端依次安装行星架、行星轮、内齿圈、输入齿轮，最后完成与电机本体的固定，装配流程简单，不需要复杂的专用工装，适合小批量设备的组装调试。

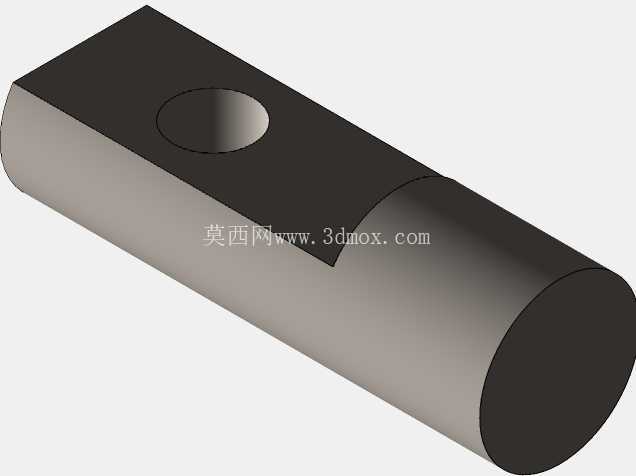

安装尺寸的设定上，M3螺栓的安装规格能够匹配常规的紧固件选型，不需要特殊规格的螺丝，现场装配时可以直接使用标准内六角螺栓完成固定，降低备件的储备难度。轴伸端的尺寸设计也预留了标准的卡簧槽位，方便安装轴向定位卡簧，避免输出轴在承受轴向负载时出现窜动，保证传动的稳定性。整机的外形采用圆柱式结构，外壳做了哑光处理，既能够在设备内部实现紧凑排布，也不会因为棱角结构在安装过程中刮伤接线或者周边零件。在做设备结构布局时，这类圆柱外形的电机可以直接嵌入到型材框架的预留孔位中，相比方形外壳的电机，空间利用率更高，尤其是在多电机密集排布的小型机器人底盘上，能够有效减少相邻电机之间的安装干涉，让整体结构布局更加紧凑。

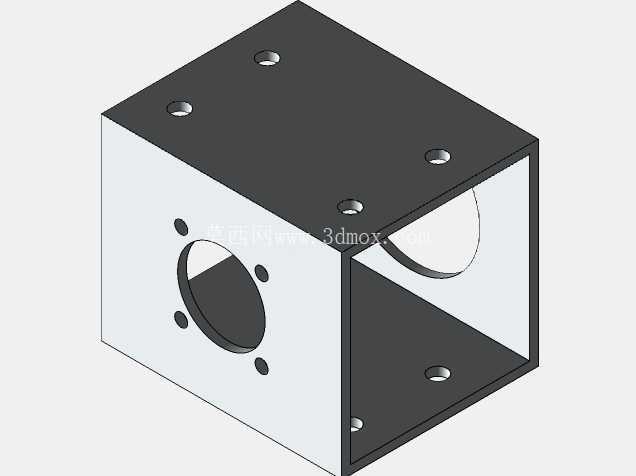

针对不同的传动需求，这款减速电机的安装法兰可以根据实际使用场景做适配调整，既可以直接固定在设备的箱体壁上，让输出轴直接伸入箱体内部驱动机构，减少中间传动环节的效率损耗，也可以通过L型安装支架固定在型材表面，配合同步带、齿轮等传动件完成动力传递。设计过程中也充分考虑了日常维护的便利性，整个减速箱与电机本体采用可拆卸的连接结构，当长期运行出现齿轮磨损需要维护时，可以直接拆开减速箱更换磨损的齿轮零件，不需要整体更换电机，降低设备的后期维护成本。在传动参数的匹配上，行星轮系的减速比设定覆盖常用的低速输出区间，能够匹配不同转速需求的执行机构，设计人员在选型时可以根据末端需要的转速、扭矩参数直接匹配对应的减速比规格，不需要额外做复杂的传动比换算。
