薄型扁平外转子无刷直流电机结构

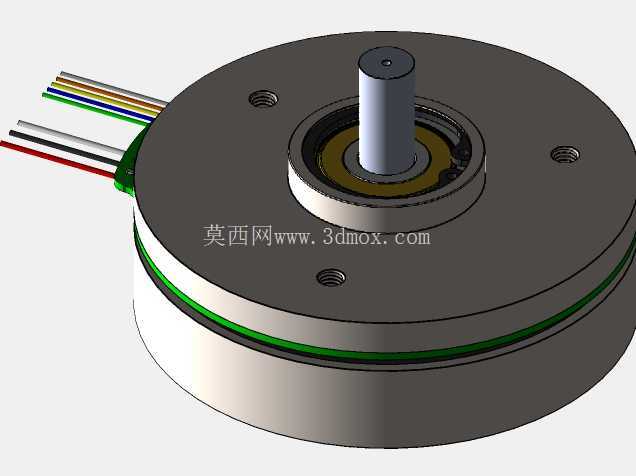

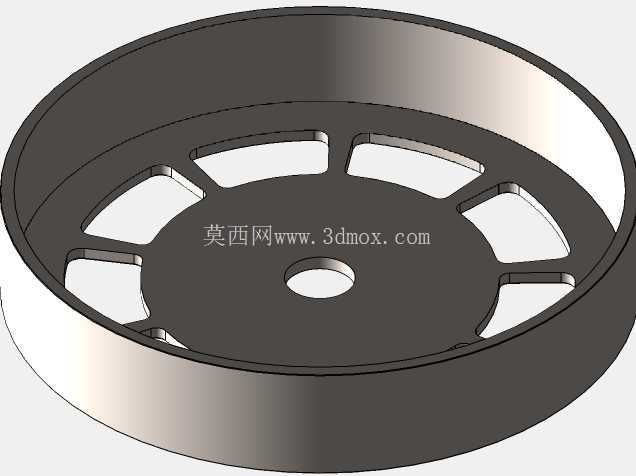

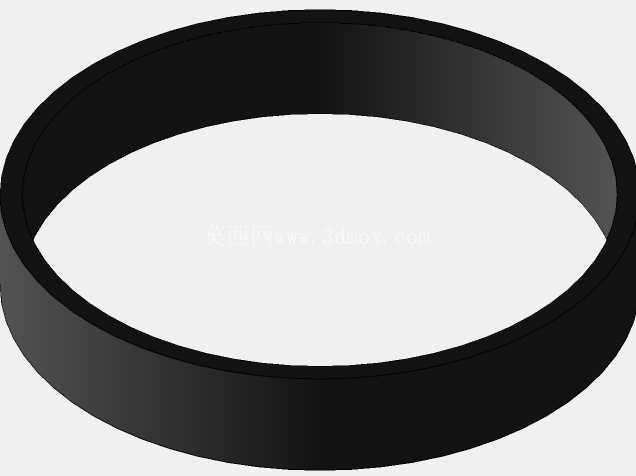

　　这款薄型扁平结构的无刷电机，是针对安装轴向空间极度受限的精密传动场景开发的动力部件，在协作机器人关节模组、高精度光电转台、便携式医疗检测设备、航空航天小型伺服机构这类对动力单元厚度有严苛要求的设备中，这类结构的电机已经成为核心驱动选型的主流方向之一。不同于常规圆柱形无刷电机的长径比设计，该款电机采用大直径外转子结构，将定子绕组、霍尔传感元件、出线端全部整合在扁平的盘式壳体内，最大化利用径向空间排布磁钢与绕组，在有限的轴向厚度下实现更高的扭矩输出密度，避免了常规电机在薄型安装场景下扭矩不足、需要额外搭配减速机构增加整体厚度的问题。从结构设计逻辑来看，该电机的转子部分采用一体式导磁钢壳加工，外圆做精密车削保证动平衡精度，转子磁钢采用表贴式斜极排布，有效降低齿槽转矩，让低速运行时的扭矩波动控制在极小范围内，适配需要低速平稳驱动的场景，比如精密光学设备的角度调整、小型机械臂的关节直驱。中心输出轴采用高强度不锈钢材质，轴伸端的配合公差按照h6级精度加工，可直接搭配标准联轴器或者负载安装盘，轴与转子壳的连接采用过盈配合加径向销钉锁固，避免高速正反转时出现轴与转子滑脱的问题。

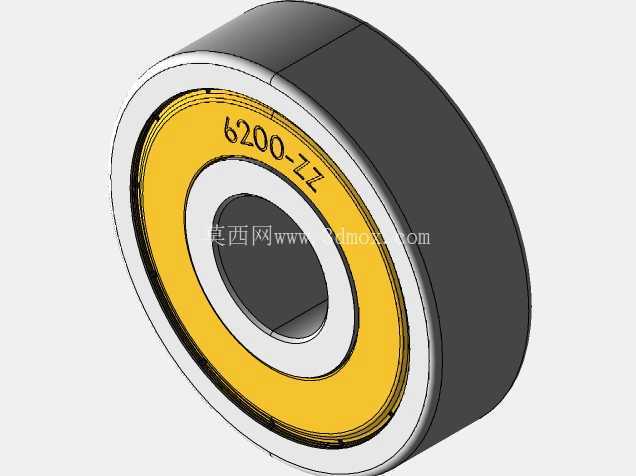

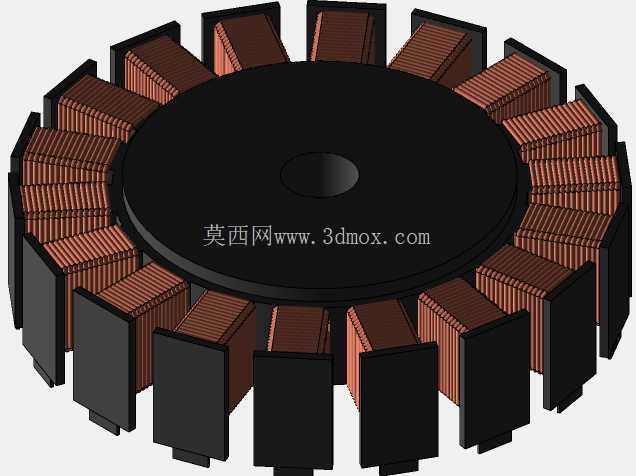

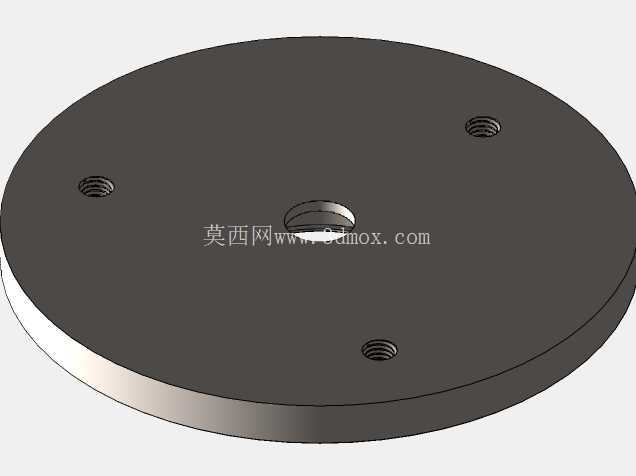

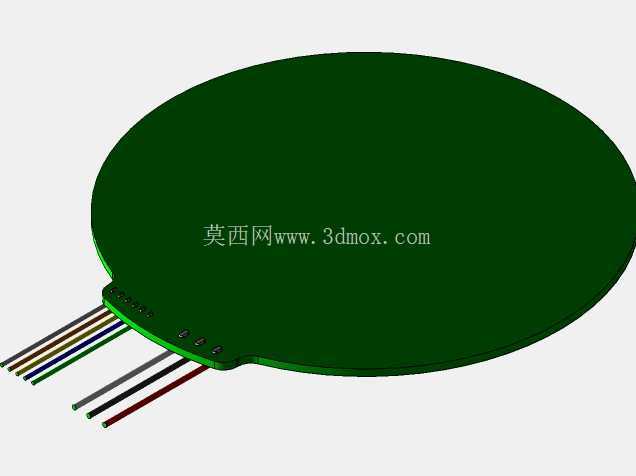

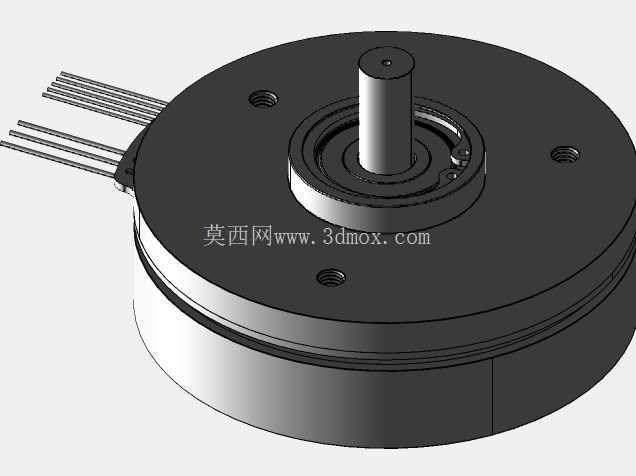

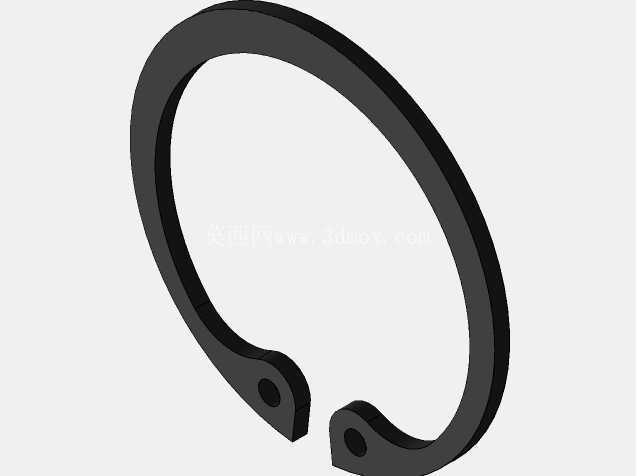

　　轴承部分选用6200-ZZ带屏蔽盖的深沟球轴承，上下双轴承支撑结构，轴承内圈与轴过盈配合，外圈与定子端盖的轴承室过渡配合，双轴承的跨距经过优化，既可以承受径向负载，也能承受一定数值的轴向负载，满足直驱场景下负载存在偏载力的使用需求，带屏蔽盖的轴承可以阻挡外部粉尘、微小金属碎屑进入轴承滚道，延长轴承在工业现场环境下的使用寿命，不需要额外增加密封结构占用轴向空间。定子部分的绕组采用集中式绕线方式，漆包线选用耐高温的聚酯亚胺材质，绕组端部做扁平化处理，尽可能压缩端部高度，定子铁芯采用高导磁率的硅钢片叠压而成，叠片间做绝缘处理降低涡流损耗，提升电机的运行效率。出线端采用多色分线设计，分别对应三相动力线与霍尔传感器信号线，出线位置从电机侧端的切角位置引出，不会额外增加电机的轴向安装高度，出线根部做应力释放处理，避免设备装配时反复弯折引线造成线芯断裂。安装边界方面，电机端面上均匀分布三个螺纹安装孔，孔位按照圆周等角度排布，安装孔的深度经过精确计算，不会穿透端盖触碰内部绕组，安装时可以直接从端面锁付螺丝固定到设备安装板上，不需要额外设计夹持结构，安装法兰的基准面做平面度磨削处理，保证安装后电机轴与安装面的垂直度，避免运行时出现轴跳动超差的问题。

　　在实际选型适配时，需要注意该电机的轴向总厚度控制在极小范围内，安装时要预留0.1-0.2mm的轴向间隙，避免热胀冷缩造成转子与定子发生擦碰，电机的出线方向可以根据设备布线需求在装配时调整，不需要改动主体结构。这类扁平无刷电机的优势在于可以直接集成到设备的结构件内部，不需要额外预留电机的突出安装空间，让整体设备的结构更加紧凑，比如在服务机器人的轮组驱动中，采用这类电机可以将动力单元完全整合到轮体内部，降低轮组的整体厚度，提升设备内部的空间利用率；在精密医疗检测设备的样本传送机构中，这类电机的低振动、低噪音特性可以避免震动影响检测精度，同时扁平结构可以让传送平台的厚度做得更薄，适配实验室紧凑的台面安装需求。

　　建模过程中对电机的各个配合面都做了公差匹配，比如轴承室与轴承外圈的配合公差、轴与轴承内圈的配合公差、转子磁钢与导磁壳的配合公差都按照实际加工的公差带做了偏移处理，装配体中各个零件不存在干涉问题，定子与转子之间的气隙均匀控制在0.3mm，既保证磁路的导通效率，也避免加工装配误差造成定转子擦碰。端盖部分采用铝合金材质加工，表面做硬质阳极氧化处理，提升表面硬度与耐腐蚀性，同时铝合金的导热性能优异，可以将绕组运行时产生的热量快速通过端盖传导到安装板上，提升电机的散热效率，允许电机在更高的负载率下持续运行。
