通讯设备用印刷电路板结构设计方案

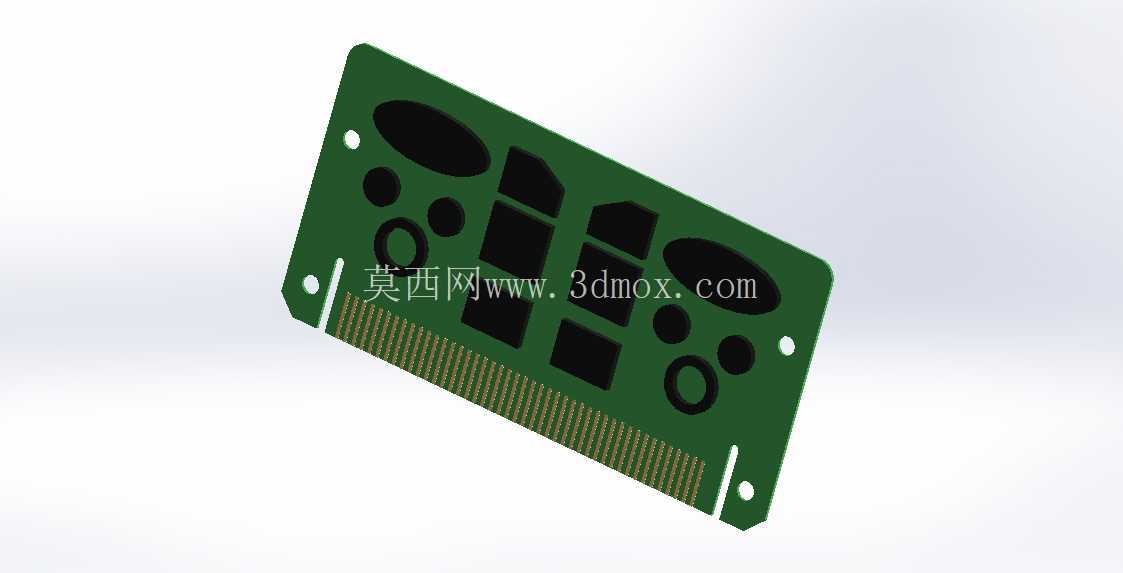

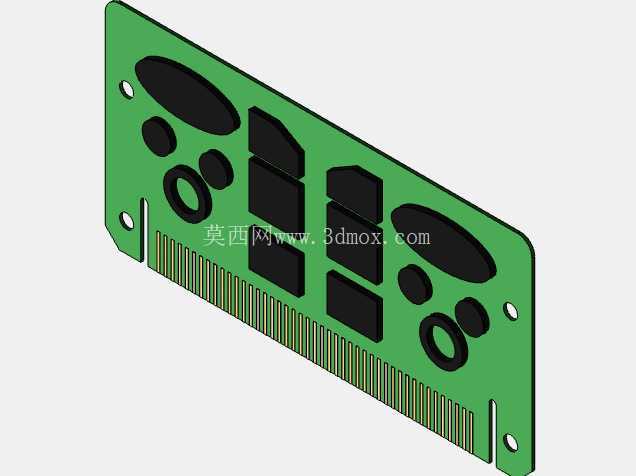

　　在消费类通讯终端的硬件结构开发环节，印刷电路板作为承载所有电子元器件的核心载体，其结构设计的合理性直接决定了整机的装配良率、信号传输稳定性以及长期使用可靠性。这款PCB结构在设计初期就锚定小型化通讯终端的内部堆叠需求，板体采用标准FR-4环氧玻纤基材的常规厚度选型，边缘金手指区域做了等长引脚排布设计，引脚间距严格遵循对应连接器的插接公差要求，确保与设备主板插槽对接时插拔力处于合理区间，不会出现引脚虚接、对位偏移的问题。

　　板体上的开孔布局经过多轮装配校验，两个圆形定位孔分别布置在板体对角位置，孔径公差控制在±0.05mm范围内，可与终端内部的定位柱精准配合，避免组装过程中板体出现窜动，同时板体边缘预留的半长缺口是为了适配设备内部的卡扣固定结构，不需要额外打螺丝即可完成板体的初步限位，减少整机装配的零件数量与工序步骤。板面上的元件焊盘布局按照信号流向做了分区规划，大尺寸的屏蔽罩焊盘围绕核心信号处理区域布置，焊接后可形成封闭的电磁屏蔽腔，避免板上高频信号对周边射频模块产生干扰，不同容值的贴片电容、电阻焊盘间距预留了足够的波峰焊或回流焊操作空间，不会出现连锡、虚焊的工艺问题。

　　从安装边界来看，板体整体长宽尺寸适配4英寸级别手持通讯终端的内部预留空间，板体边缘距离设备外壳内壁的安全间隙控制在1.2mm以上，既不会因为间隙过大浪费内部堆叠空间，也不会因为间隙过小导致组装时板体边缘刮蹭外壳内壁造成掉屑、短路隐患。金手指区域的板边做了45度倒角处理，插拔过程中可以顺畅导入插槽，不会刮伤插槽内的接触弹片，延长接口的插拔使用寿命。在实际应用场景中，这类PCB结构可直接用于手持通讯终端的扩展功能模块，比如存储扩展、外接通讯接口转接等场景，板上预留的元件位置可根据实际功能需求搭配对应的阻容件与功能芯片，不需要重新调整板体轮廓与安装孔位，大幅缩短衍生型号的开发周期。

　　设计过程中还充分考虑了生产加工的工艺性，板体轮廓没有过小的内转角，所有走线区域的线宽线距都符合常规PCB加工厂的量产工艺能力，不需要额外支付特殊工艺费用，可有效控制批量生产的成本。板体表面的阻焊层选用常规绿色阻焊油墨，焊盘表面做沉金处理，既能保证焊接时的上锡效果，也能避免长期存放过程中焊盘氧化导致的焊接不良问题。从结构强度角度出发，板体上没有开设过大的镂空区域，避免回流焊过程中因为热应力导致板体翘曲变形，金手指区域的板厚做了局部公差加严控制，确保插接后与插槽弹片的接触压力保持一致，不会因为板厚偏差导致部分引脚接触电阻过大影响信号传输。在元件适配性方面，所有贴片元件的焊盘尺寸都对应所选元件的封装规格做了匹配调整，不同封装的芯片焊盘旁预留了对应的丝印标识，方便SMT贴片过程中核对元件方向，减少贴装错误率。板体上的接地焊盘位置与设备内部的接地弹片位置一一对应，组装后可形成连续的接地通路，有效提升整机的抗静电干扰能力，避免用户使用过程中静电打坏板上元件。
