可调刚度车辆螺旋弹簧悬架结构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126316
  • 可调刚度车辆螺旋弹簧悬架结构
  • 可调刚度车辆螺旋弹簧悬架结构
  • 可调刚度车辆螺旋弹簧悬架结构
  • 可调刚度车辆螺旋弹簧悬架结构
  • 可调刚度车辆螺旋弹簧悬架结构

  在乘用车辆、小型非道路作业机械的底盘行走系统中,这类带螺旋弹簧的可调悬架是兼顾承载与滤震性能的核心部件,日常行驶过程中,路面传递的颠簸冲击会先经过轮胎初步缓冲,随后传递至悬架总成,由螺旋弹簧吸收冲击能量,再配合阻尼部件将震动快速衰减,避免冲击直接传递至车架,既能够提升驾乘人员的乘坐舒适度,也能减少车载精密部件受长期震动出现的松动、失效问题。不同于固定刚度的钢板弹簧结构,这款螺旋弹簧悬架支持弹簧刚度、车身安装高度的匹配调整,在不同载荷工况下都能保持合理的悬架行程:当车辆处于空载状态时,可匹配较低的弹簧预紧力,保证滤震的柔和度;当车辆承载较重载荷时,可调整弹簧预压量,避免悬架被过度压缩出现打底、限位块碰撞的问题,在非铺装路面行驶场景下,适当调高车身安装高度能够提升底盘通过性,减少路面凸起对底盘部件的磕碰,在铺装路面高速行驶时,降低车身高度则能够降低整车重心,提升过弯时的侧倾抑制能力,强化行驶操控稳定性。

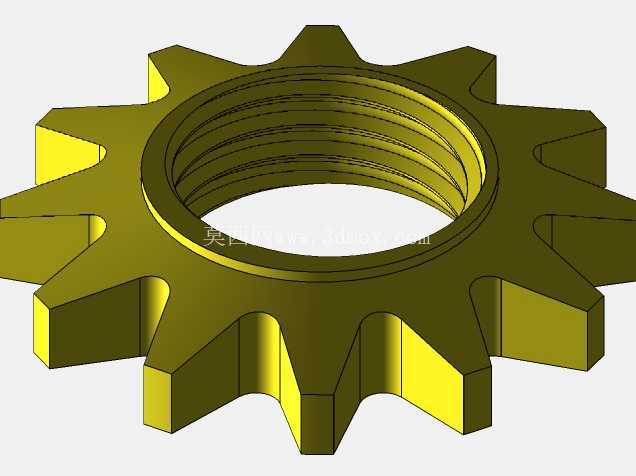

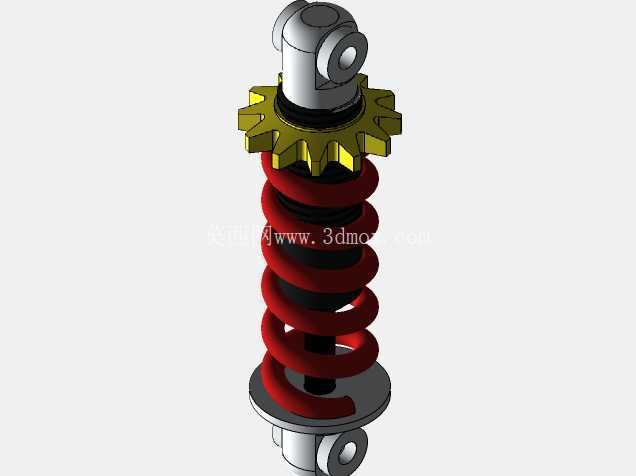

  从结构设计逻辑来看,这款悬架采用上下安装耳的铰接式连接方案,上端安装位带铰接轴承结构,可适配车辆跳动过程中悬架的摆角变化,避免连接部位出现卡滞、附加应力过大的问题;下端安装盘与弹簧下端面完全贴合,保证弹簧压缩过程中受力均匀,不会出现偏磨、侧向滑移的问题。弹簧上方的调节齿盘是刚度与高度调整的核心结构,齿形结构能够与调节工具可靠咬合,旋转齿盘即可改变弹簧的预压缩量,调整完成后齿形结构可实现自锁,避免车辆行驶过程中齿盘受震动出现回转、预紧力变化的问题。

  建模过程中需要重点关注几个安装边界尺寸:首先是上下铰接孔的中心距,这个尺寸直接决定了悬架的最大、最小工作行程,设计时需要预留足够的压缩余量,避免弹簧被压并时出现刚性冲击;其次是弹簧的中径与线径参数,需要匹配目标车型的轴荷要求,保证弹簧的剪切应力处于材料许用应力范围内,避免长期使用出现弹簧疲劳断裂;再者是调节齿盘的外径尺寸,需要预留足够的工具操作空间,保证后期调整时工具能够顺利卡入齿位,不会与周边的车架、摆臂部件出现运动干涉。实际装车匹配时,还需要配合阻尼减震器的阻尼参数做联合调校,弹簧刚度偏大时需要匹配更高的阻尼系数,避免出现多余的余震;弹簧刚度偏小时则适当降低阻尼,保证滤震的响应速度。

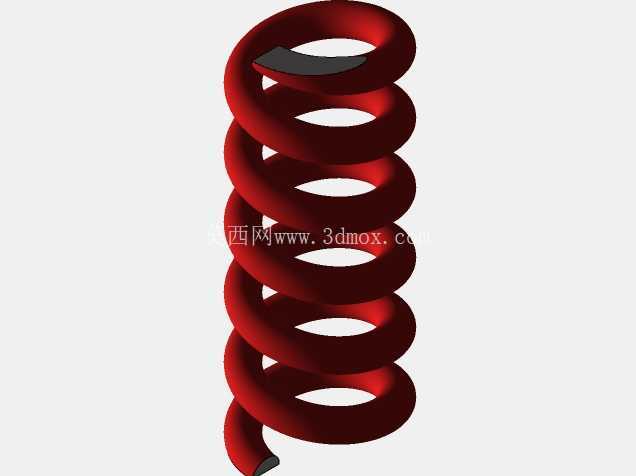

  这类悬架结构除了应用在常规乘用车辆上,也常被改装到小型全地形车、场地竞技赛车上,针对不同的使用场景调整参数后,能够适配沙漠穿越、场地竞速等多种极端行驶工况,相较于原厂固定参数的悬架,可调结构能够让使用者根据实际使用需求灵活匹配性能参数,不需要更换整套悬架总成即可实现性能调整,大幅降低了场景适配的成本。建模时弹簧部分采用螺旋扫描特征生成,需要准确还原弹簧的节距、端部并圈磨平的结构,保证弹簧受力仿真时的结果与实际工况一致;上下安装座、调节齿盘的连接部位需要做合理的圆角过渡,避免应力集中导致部件开裂,铰接部位的轴承安装位需要预留标准的配合公差,保证铰接转动顺畅无旷量。
