机器人用Dynamixel AX-12A智能伺服执行器结构

　　在桌面级教育机器人、小型仿生机器人、业余科研机器人平台的搭建过程中，关节驱动部件的选型直接决定了整机的动作精度、负载能力与控制便捷性，Dynamixel AX-12A这类集成式智能伺服执行器，正是针对这类场景优化设计的驱动单元。不同于传统分立的舵机需要额外搭配驱动电路、位置反馈模块与通信链路，这款执行器将直流电机、减速齿轮组、位置检测单元、控制电路、通信接口全部集成在单个封闭壳体内，使用者仅需通过单总线的TTL通信链路即可完成多关节的组网控制，大幅简化了小型机器人的布线复杂度与控制逻辑开发难度。

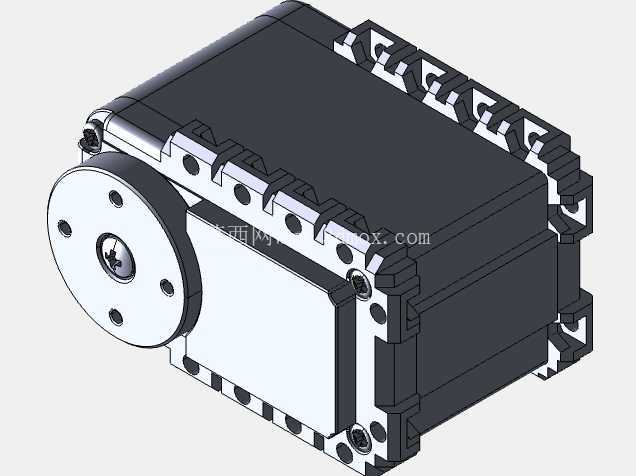

　　从结构设计层面来看，这款执行器采用了方正的模块化壳体设计，壳体侧面预留了多组标准化安装孔位，输出端为带安装孔的圆形法兰盘，既可以直接通过侧面孔位将执行器固定在机器人结构支架上，也可以通过输出法兰连接下一级结构件，支持串联搭建多自由度机械臂、多足机器人腿部关节、云台转动轴等多种构型。在实际功能层面，这款执行器支持位置闭环、速度闭环与扭矩闭环三种控制模式，控制端可以通过通信总线实时下发目标位置、运行速度、输出扭矩上限参数，同时可以回读当前的实际位置、运行速度、负载扭矩、供电电压、内部温度等运行状态参数，方便开发者实现更复杂的动作控制与运行状态监测，避免过载、过温导致的器件损坏。

　　在安装边界设计上，这款执行器的壳体尺寸充分考虑了小型机器人的空间限制，整体体积紧凑，输出轴的中心高度、安装孔位的间距都遵循了机器人搭建常用的铝型材、标准支架的孔位规范，不需要额外设计转接件即可完成快速装配，壳体上的散热筋结构在连续运行时可以辅助散发驱动电路与电机产生的热量，提升长时间运行的稳定性。在实际应用场景中，这类集成式伺服执行器除了用于业余机器人爱好者的DIY项目外，也广泛用于高校机器人相关课程的教学实验平台、小型服务机器人原型机开发、自动化设备的小型执行工位驱动，比如小型物料分拣机构的摆臂驱动、展示台的旋转驱动、视觉检测设备的云台角度调整等场景，都能看到这类执行器的应用。

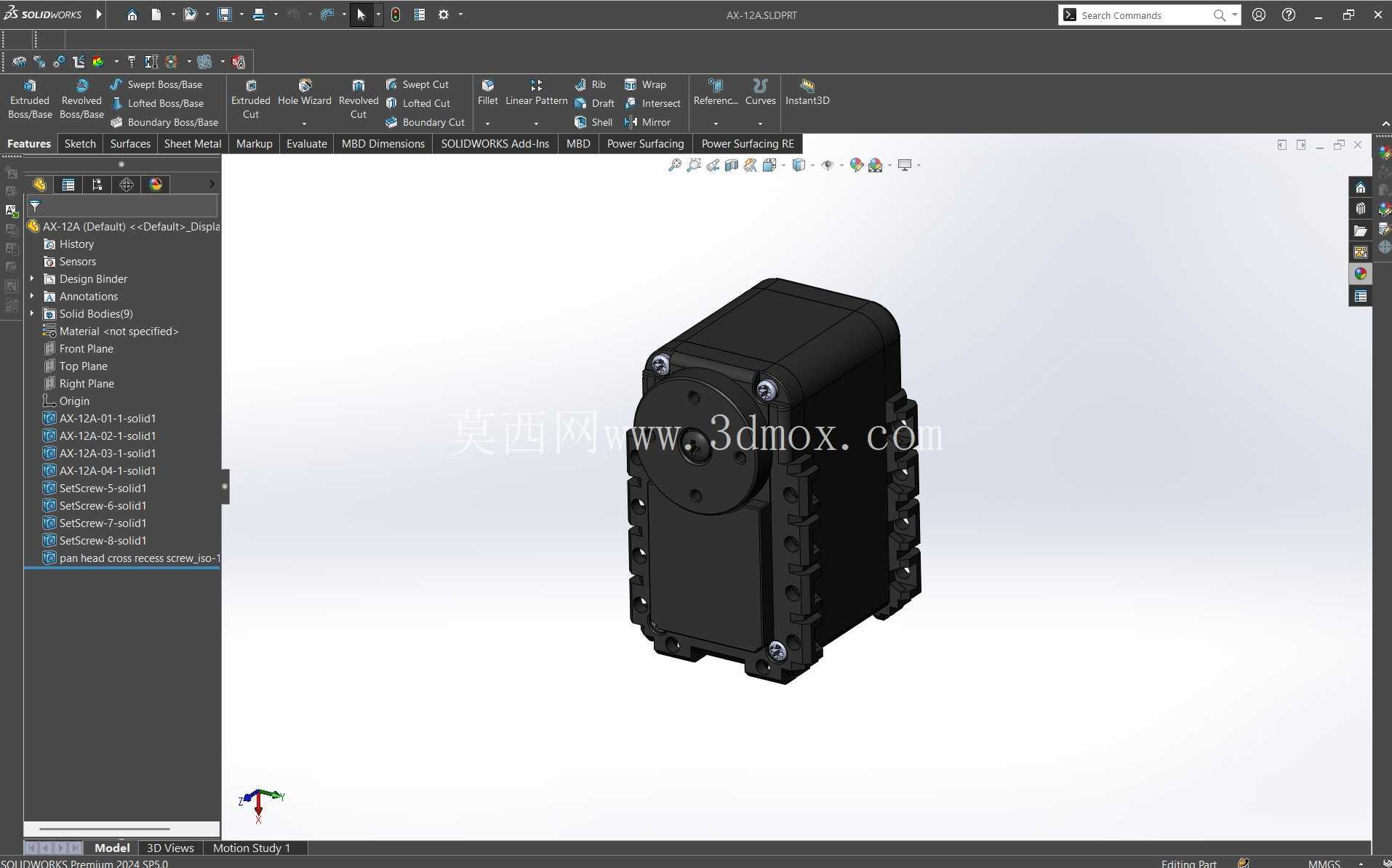

　　从建模还原的角度来看，这款执行器的三维结构完整还原了壳体的分型线、安装孔位的位置与深度、输出法兰的连接孔尺寸、侧面接口的位置与外形，能够直接用于整机的装配干涉检查、安装支架的配套设计，在机器人整机设计阶段，可以直接将该模型导入装配体中，验证关节运动过程中是否存在结构干涉，确认安装空间是否满足要求，提前规避实物装配阶段可能出现的尺寸不匹配问题。不同于通用伺服电机需要搭配独立的驱动器、编码器，这款执行器的一体化设计让整个驱动单元的外围电路设计极度简化，仅需提供符合电压范围的直流供电，连接通信总线即可完成控制，对于空间受限的小型机器人项目来说，这种设计能够大幅降低结构设计与电路设计的工作量，缩短项目开发周期。在结构细节上，执行器的输出轴采用了轴承支撑结构，能够承受一定的径向与轴向负载，满足小型机器人关节的负载需求，壳体采用高强度工程塑料材质，在保证结构强度的同时控制了整体重量，适合对自重有严格要求的移动机器人、仿生机器人项目使用。
