两级摆线减速传动单元结构设计

在小型自动化输送线、精密定位转台、医疗检测设备进给机构这类对安装空间有严格限制、同时需要大减速比输出的场景里，常规的行星减速结构往往很难兼顾径向尺寸与减速比的平衡——单级行星减速比通常不超过10，做到近百的减速比至少需要三级串联，整体长度会大幅增加，很难塞进紧凑的设备腔体里。这款两级摆线结构的减速传动单元，就是针对这类窄空间大减速比的需求做的结构设计，整体采用同轴布局，动力输入端与输出端保持同一轴线，不需要额外做传动方向转换，能直接对接驱动源与执行负载，省去了中间换向连接件的安装空间。

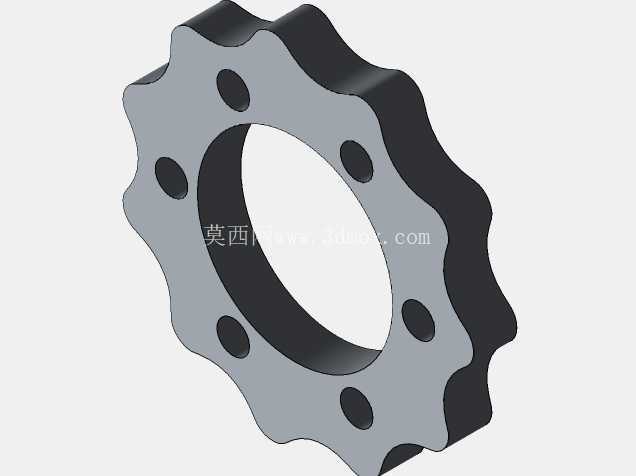

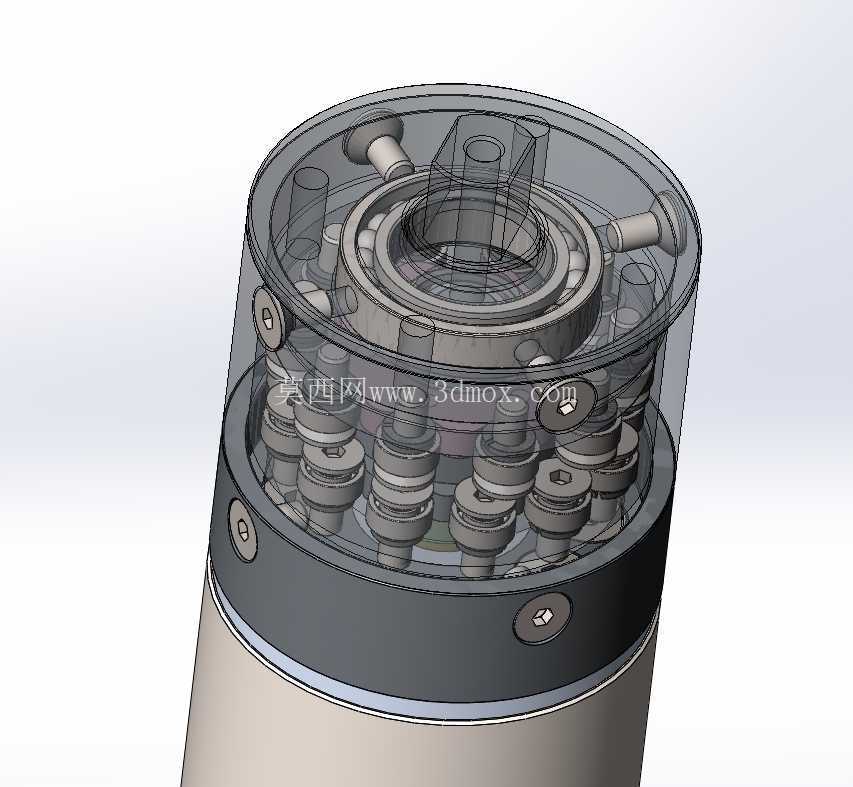

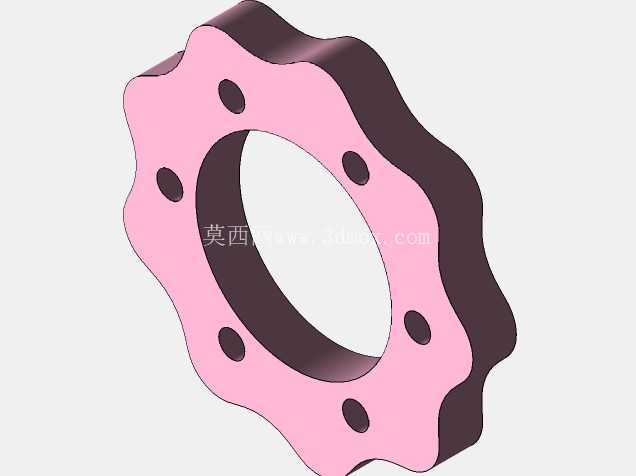

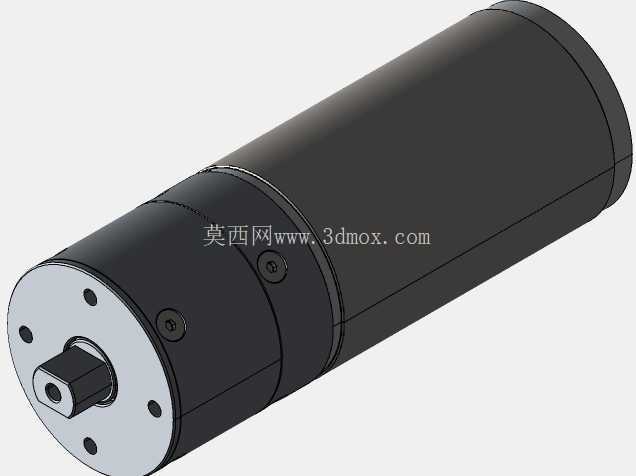

从结构设计逻辑来看，这款传动单元把摆线针轮减速的两级结构整合进了直径54mm的圆柱壳体内，没有额外突出的安装凸台，外壳采用光滑圆柱面设计，既可以通过抱紧式安装座直接固定在设备的安装孔位里，也可以通过端面的六个安装孔做端面锁附固定，两种安装方式不需要额外加工转接件，适配不同设备的安装边界。输出端采用带中心通孔的扁位输出轴，既可以传递额定扭矩，也能让气路、线缆从轴中心穿过，适配需要中空走管的旋转工位需求，比如小型旋转工作台的气爪供气、视觉检测工位的线缆走线，都不需要额外拖链结构，能进一步缩小设备整体体积。

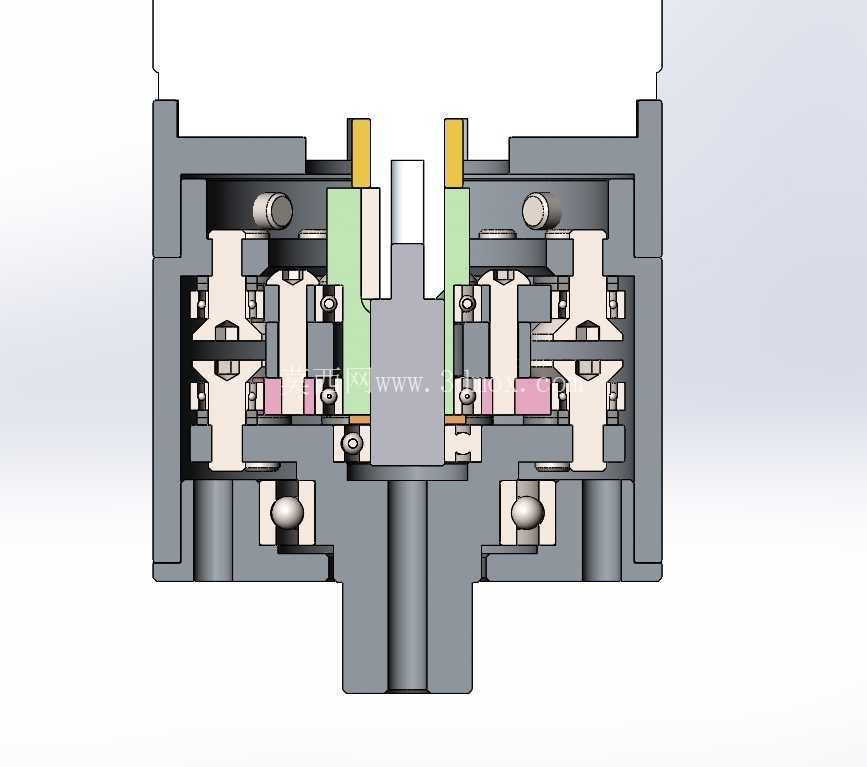

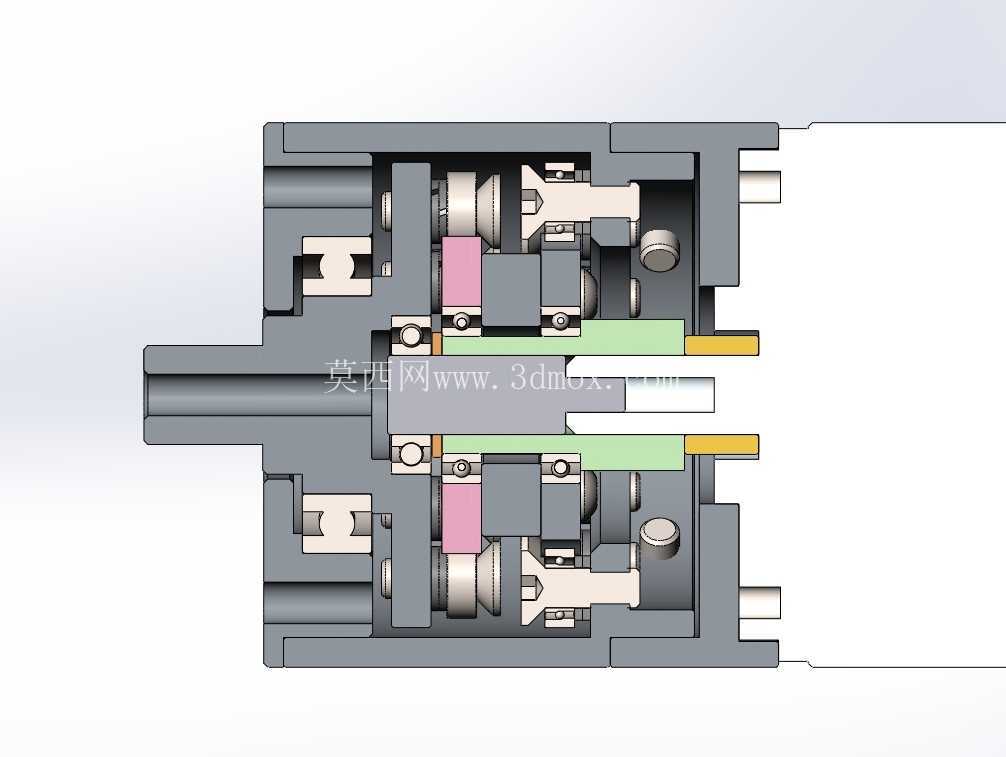

两级摆线的结构设计，相比同减速比的行星齿轮结构，啮合齿数更多，运转时的重合度更高，传动过程中的冲击更小，回程间隙可以控制在很小的范围内，适合需要频繁正反转、定位精度要求较高的场合，比如3C产品的小件搬运工位、实验室自动进样机构的驱动端，不会因为反向间隙导致定位偏差。设计过程中把两级摆线传动的偏心轴承、针齿壳、输出盘都整合在同一腔体内，壳体本身作为针齿的安装基准，加工时只需要保证壳体内孔的圆柱度与端盖的同轴度，就能保证整体传动精度，不需要额外的基准校正工序，降低了加工与装配的难度。

尺寸边界上，整个传动单元的径向最大尺寸就是壳体直径54mm，输出轴的伸出长度、轴径都做了标准化设计，能直接适配市面上常规的42、57系列步进电机或者同规格伺服电机的安装接口，不需要额外定制连接法兰，选型替换时可以直接对接原有电机的安装位，减少设备改型的设计工作量。壳体上预留的两个工艺螺孔，既可以作为装配时的顶丝孔，也可以作为安装时的防转定位孔，当采用抱紧安装时，拧入顶丝可以防止壳体在大扭矩输出时出现跟转的情况，提升运行可靠性。端盖上的固定螺丝采用内六角沉头设计，螺丝头完全沉入端面内，不会突出安装平面，安装时端面可以完全贴合设备的安装面，不会因为螺丝突出导致安装倾斜，保证输入输出轴的同轴度，减少运转时的径向跳动。

实际应用中，这类小直径大减速比的摆线减速单元，常被用在小型AGV的驱动轮、智能仓储的分拣摆轮、医疗设备的样本输送机构里，这些场景的共同特点是安装空间狭窄，需要低转速大扭矩的输出，同时要求运转平稳、噪音低，摆线结构的啮合特性刚好能满足这些需求。设计时没有采用多余的散热结构，因为这类小功率减速单元在额定负载下的发热量很低，光滑的金属壳体本身就能满足散热需求，额外增加散热筋反而会增大径向尺寸，破坏圆柱面的安装适配性。输出轴的扁位设计是经过扭矩校核的，在额定输出扭矩下不会出现压溃或者打滑的情况，中心通孔的尺寸也兼顾了轴的结构强度，不会因为开孔导致轴的抗扭截面不足出现断轴风险。
