一体式四足行走机器人结构设计方案

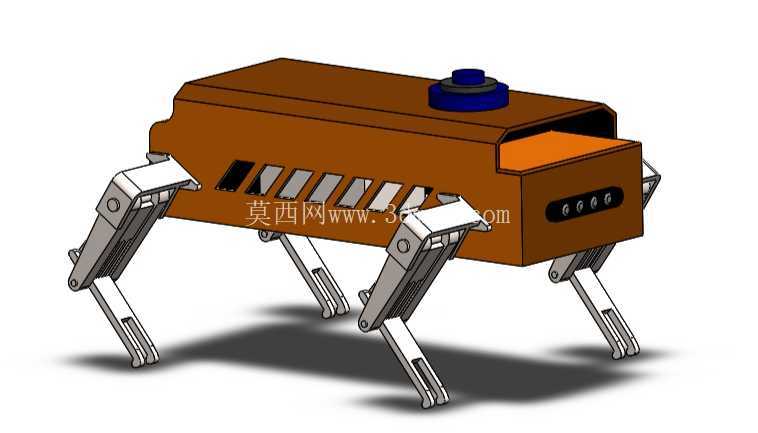

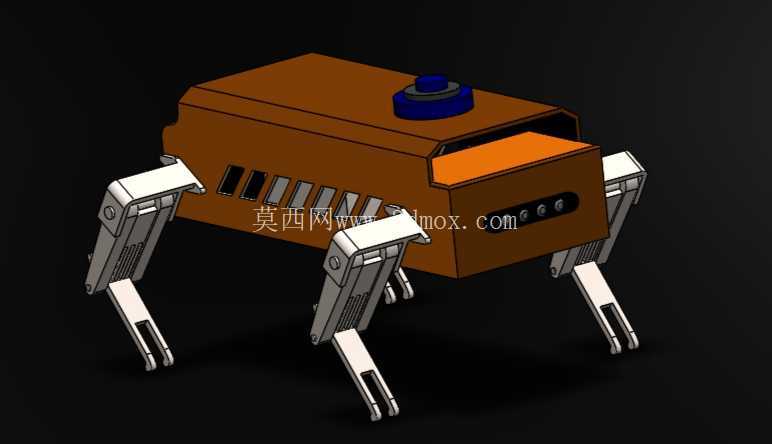

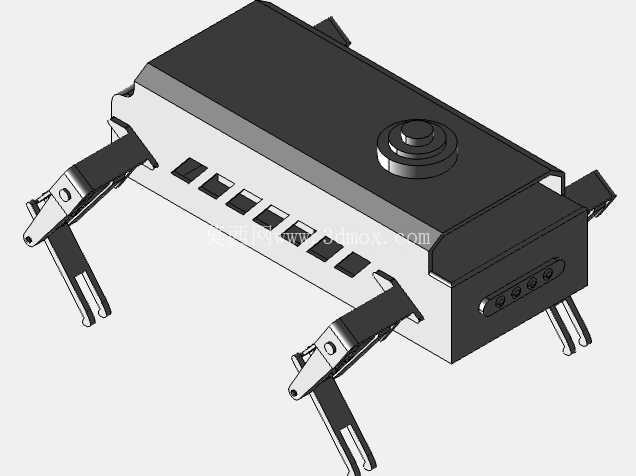

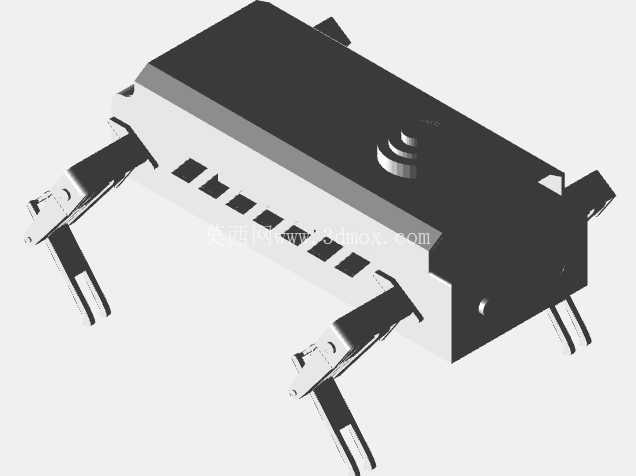

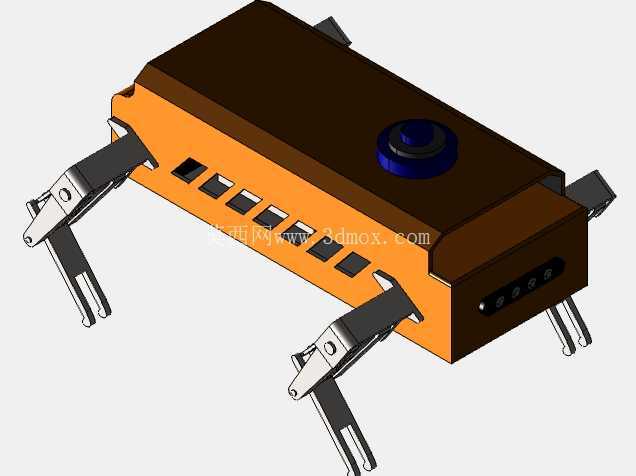

这款四足行走机器人采用一体式机身集成设计思路，将动力驱动模块、控制单元、传感组件全部整合在一体化的机身壳体内部，省去了传统分体式结构的外接走线与冗余连接部件，整体结构紧凑度更高，能够在狭小的作业空间内完成移动巡检任务。从实际应用场景来看，这类小型四足机器人可适配室内狭窄通道巡检、桌面级教具演示、小型仓储区域的物料转运辅助等场景，相较于轮式移动结构，四足行走的步态设计能够跨越高度不超过足端行程三分之一的小型障碍物，比如地面铺设的线缆、高度差在10mm以内的台阶接缝，不会出现轮式结构卡滞的问题。

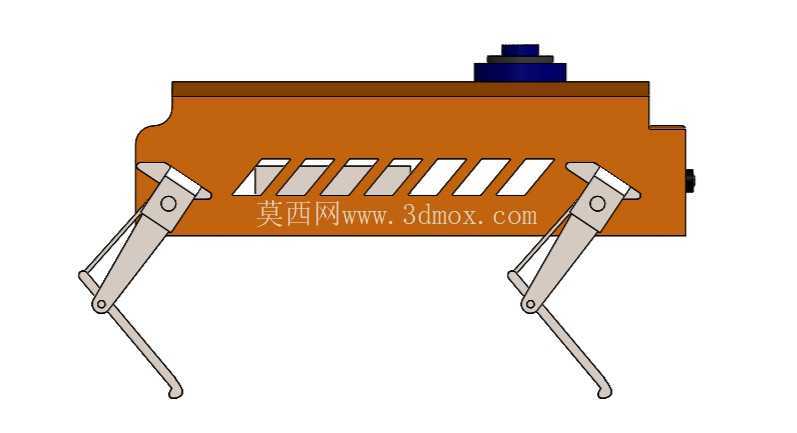

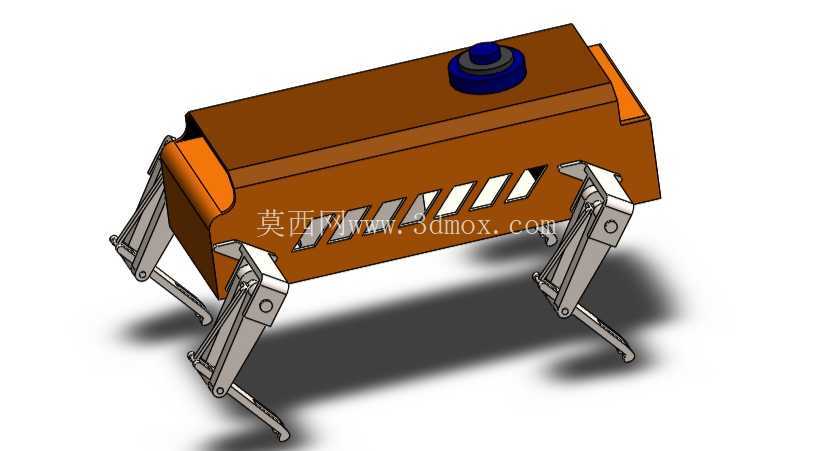

在结构设计层面，四条腿采用对称式布局，单腿为两关节串联结构，关节处采用铰接式连接设计，腿部构件做了等强度的减重开槽处理，在保证结构刚性的前提下降低了腿部运动惯量，能够提升步态切换时的响应速度。足端采用分叉式的接触结构，增大与接触面的摩擦力，在光滑的瓷砖、木质桌面甚至轻度倾斜的金属面板上行走时都能保持足够的抓附力，不会出现打滑侧倾的问题。机身顶部预留了传感元件安装位，可根据实际使用需求加装视觉摄像头、红外测距模块或者环境检测传感器，安装位采用标准的孔位布局，兼容常规小型传感元件的安装尺寸，不需要额外做结构改制就能完成功能拓展。

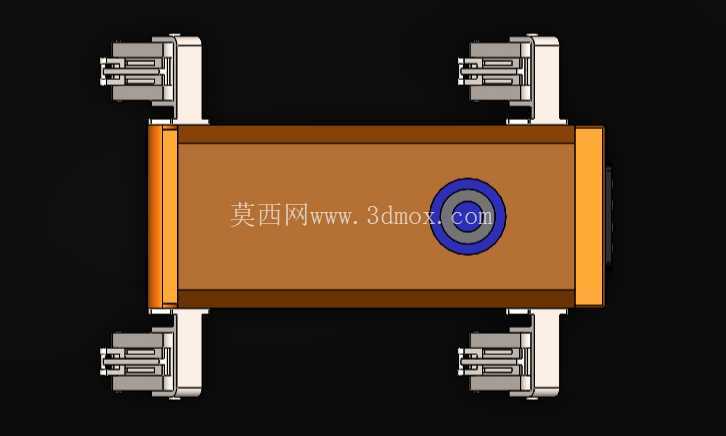

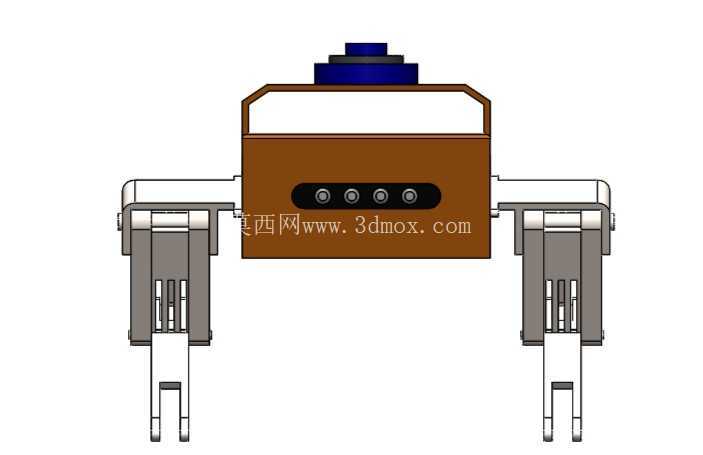

从安装边界与尺寸适配角度来看，整机的机身主体为长方体构型，腿部完全收拢时的整体外轮廓尺寸控制在常规小型便携设备的范畴内，机身侧面预留了充电接口与调试接口的安装槽位，接口位置避开了腿部运动的干涉区域，不管是日常充电还是联机调试都不会被腿部结构遮挡。机身内部的腔体做了分区设计，动力驱动板放置在靠近腿部关节的区域，缩短驱动线路的走线长度，控制主板放置在腔体中部，重心位置与整机的几何中心重合，能够保证行走过程中的机身稳定性，避免因重心偏移导致的步态失衡。电池仓设计在机身下部靠近重心的位置，进一步压低整机重心，提升行走时的抗倾覆能力，即使在小角度的倾斜面上行走，也能保持机身姿态稳定。

在功能特性上，一体式的机身外壳做了圆角过渡处理，没有尖锐的外凸结构，在作为教学演示设备使用时，能够避免划伤操作人员，外壳的拼接处采用止口定位设计，装配时不需要额外的定位治具就能完成上下壳体的对齐，装配效率更高。腿部的关节转动处预留了润滑脂填充槽，长期运行时可定期补充润滑，降低关节铰接处的磨损，延长结构使用寿命。足端构件采用耐磨的工程塑料材质设计，与地面长期摩擦也不会出现过度磨损导致的尺寸偏差，保证步态运行的精度。整机的结构设计没有采用特殊的定制异型构件，大部分结构件都可通过常规的机加工或者3D打印方式制作，加工门槛低，适合作为机器人结构设计的教学案例，也方便后续的维护替换，单个腿部构件损坏时不需要更换整条腿组件，只需要替换对应的磨损零件即可，降低后期维护成本。

从步态适配的角度来说，对称式的四足布局可支持对角步态、小跑步态等多种行走模式，结构件的强度预留了足够的余量，在搭载额定重量的传感组件时，腿部结构不会出现形变超差的问题，能够保证行走轨迹的精度。机身前部预留了状态指示灯的安装位，可直观展示设备的运行状态，不需要额外外接显示模块就能判断设备的工作情况。整体结构在设计时充分考虑了运动干涉问题，所有腿部构件在全行程摆动范围内都不会与机身壳体发生碰撞，关节的转动角度限位做在结构件本身，不需要额外加装限位开关就能限制关节的极限转动位置，简化了电控部分的限位逻辑，提升整体运行的可靠性。
