带键槽直齿圆柱传动齿轮结构设计

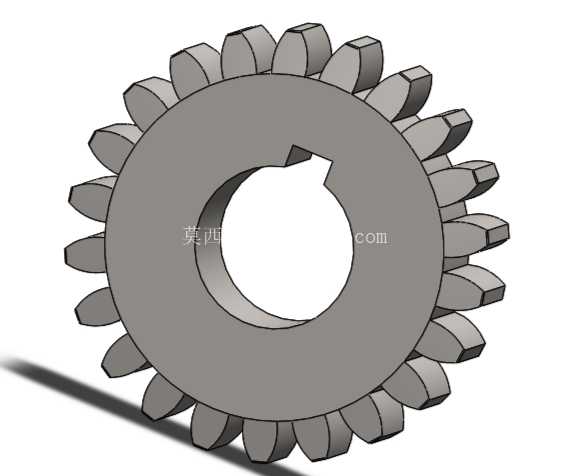

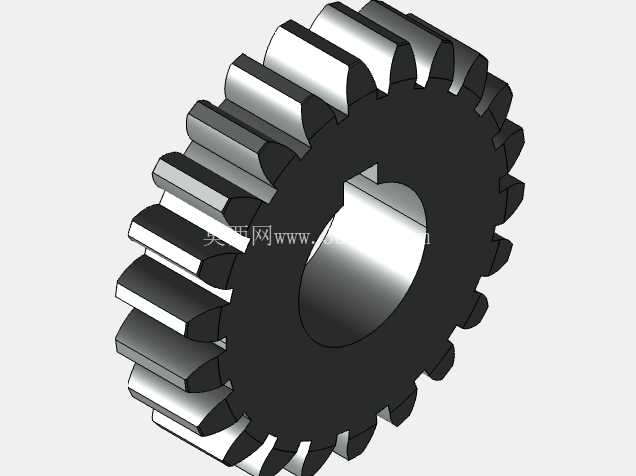

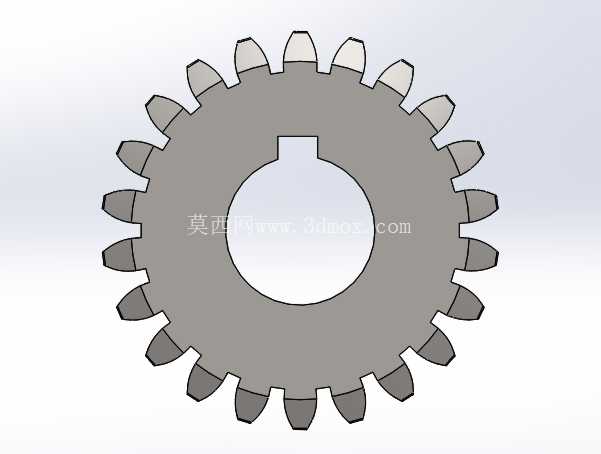

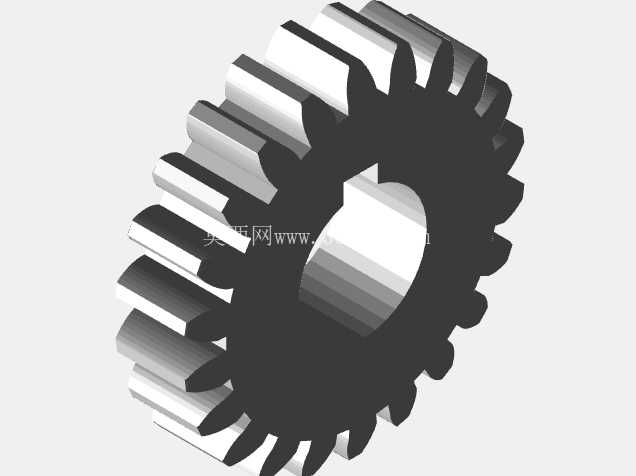

在常规机械传动系统的布局里，直齿圆柱齿轮是平行轴传动场景下应用最广泛的基础零件，这类零件的设计合理性直接决定整套传动机构的运行平稳性、负载能力与服役寿命。本次呈现的直齿圆柱齿轮，采用单键槽内孔的轴连接形式，齿部为标准渐开线直齿构型，整体结构紧凑，适配多数中低速、中等负载的平行轴动力传递工况。

从实际应用场景来看，这类齿轮常出现在小型输送线的动力端、轻工设备的进给机构、普通机床的辅助传动箱、农用机械的减速单元以及小型自动化设备的传动模组中，区别于斜齿与人字齿构型，直齿齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间更大，尤其适合轴向安装尺寸受限、不需要大扭矩重载传动的布局场景。

在功能特性层面，该齿轮的内孔采用基孔制配合设计，单键槽的结构能够在传递额定扭矩时避免轴与轮毂的相对周向滑动，相比过盈配合的连接形式，键槽连接的装拆难度更低，后期维护更换时不需要专用拉马或加热设备，普通维修班组即可完成拆装作业。齿部的渐开线齿形经过参数化建模验证，齿顶高、齿根高、齿厚参数均符合通用机械传动的公差要求，齿根处做了标准圆角过渡，能够有效降低应力集中系数，避免交变载荷下的齿根断裂风险。齿轮端面为平直构型，没有额外的减重孔或轮毂凸台延伸，既可以作为单级传动的主动轮使用，也可以搭配同轴的其他齿轮组成滑移齿轮组，适配变速箱内的换挡传动需求。

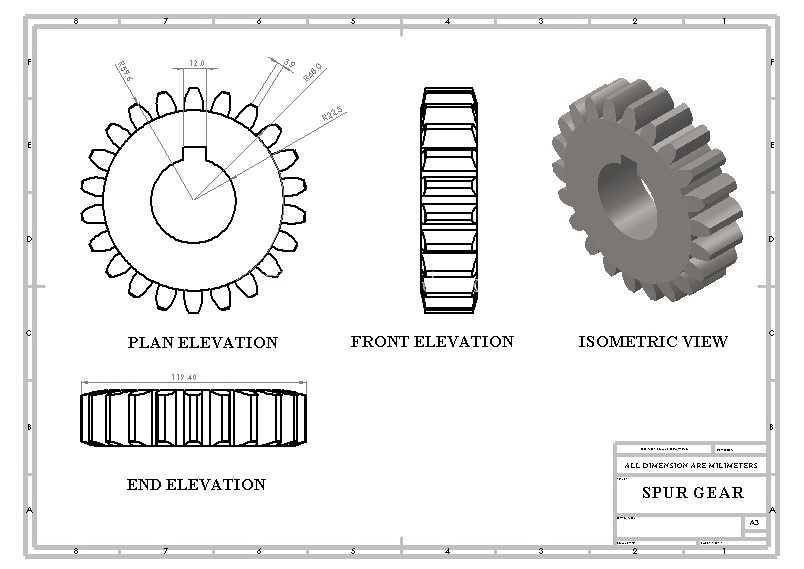

设计思路上，这类通用直齿轮的建模优先保证啮合参数的准确性，首先确定模数、齿数、压力角三个核心参数，再通过齿廓方程生成单齿齿形，阵列后完成齿部实体构建，内孔与键槽的尺寸严格遵循轴径配合的公差规范，键槽的对称度、内孔的圆柱度均按照通用机械零件的7级精度要求设定，能够满足普通切削加工的工艺要求，不需要专用的成型磨齿设备即可完成加工，制造成本相对可控。建模过程中特意保留了齿顶与齿根的工艺倒角，避免加工后锐边划伤装配人员，同时减少热处理环节的尖角应力开裂风险。

从安装边界来看，该齿轮的轴向定位依靠轴肩与轴用挡圈配合实现，内孔直径与适配轴径为间隙配合过渡区间，装配时不需要过大的压入力，键槽的宽度尺寸与标准平键的公差匹配，安装后键的两侧面与键槽侧面贴合，顶面与轮毂键槽顶面保留标准间隙，避免装配时出现键顶死的问题。齿轮的齿顶圆直径决定了啮合中心距的最小边界，设计选型时需要保证配对齿轮的中心距偏差在允许范围内，否则会出现啮合侧隙过大导致的冲击噪音，或是侧隙过小导致的卡齿、齿面过早磨损问题。在实际装配调试时，需要保证齿轮的端面与轴线的垂直度符合要求，避免运转时出现偏载，导致局部齿面磨损过快。

不同于精密伺服传动场景使用的高精度斜齿轮，这类通用直齿轮的设计更偏向实用性与经济性，在满足传动扭矩要求的前提下尽可能简化结构，降低加工与维护成本，能够覆盖多数民用机械、普通工业设备的传动需求，是机械结构设计中最常复用的基础传动零件之一。建模时的参数化特征保留了可编辑性，设计人员可以根据实际的传动比、扭矩需求调整齿数、模数、内孔直径与键槽尺寸，快速衍生出适配不同工况的同系列齿轮零件，减少重复建模的工作量。
