欧姆龙协作机器人手持示教操作摇杆

这款协作机器人手持示教摇杆，是产线调试、运维阶段操作人员与机器人本体交互的核心终端，在3C电子装配、汽车零部件上下料、医药分拣、食品包装等大量部署协作机器人的场景中，是一线调试人员每天高频接触的设备。不同于大型工业机器人的挂壁式示教终端，协作机器人的示教摇杆采用手持一体化设计，操作人员可以站在机器人作业半径内，单手握持完成点位示教、路径拖拽、程序调试、急停触发等全流程操作，不需要往返于操作柜和作业工位之间，大幅缩短单工位调试的准备时间。

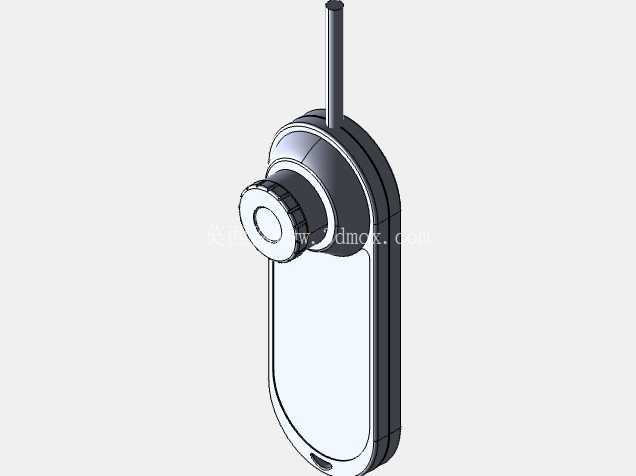

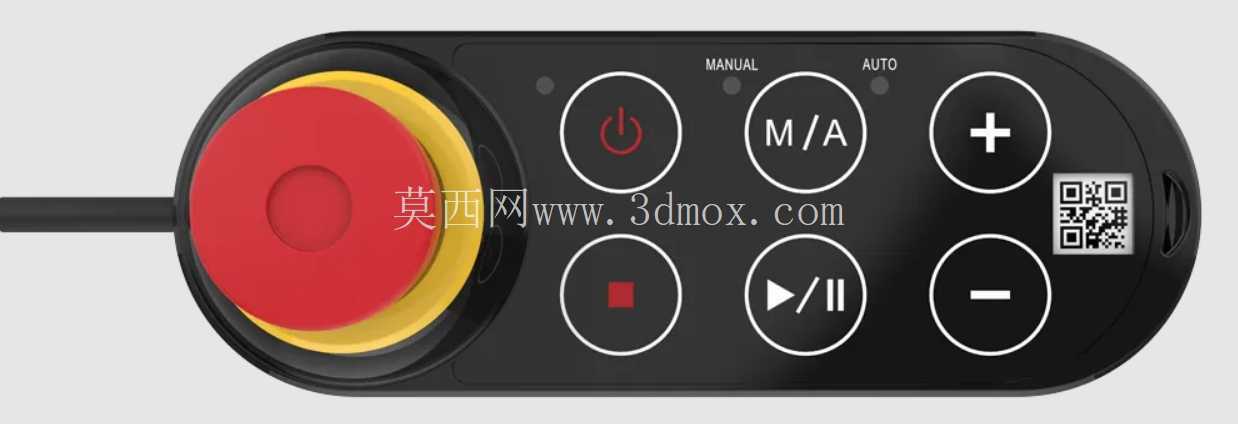

从功能布局来看，设备最左侧设置了大尺寸凸面急停按钮，按钮外圈搭配黄色警示环，按钮表面做了内凹弧度设计，操作人员握持时拇指可以自然搭在按钮边缘，遇到碰撞、轨迹偏移等突发状况时不需要调整握持姿势就能快速按下触发急停，急停按钮的触发行程做了分段设计，轻按即可触发安全回路，按下后自动锁止，需要顺时针旋转才能复位，避免误触复位带来的安全风险。操作区的按键采用圆形带白色标识环的设计，区分手动/自动模式切换、电源通断、程序启停、速度增减等核心功能，按键表面做了微凸的磨砂处理，戴薄款劳保手套操作时也能清晰分辨按键边界，不会出现打滑误触的问题。模式切换按键旁设置了对应的状态指示灯，手动模式下指示灯常亮，自动模式下切换为另一色指示，操作人员不需要低头看屏幕就能快速确认当前设备运行模式，避免模式误判引发的碰撞事故。

设计层面，整体外壳采用椭圆流线型造型，边缘做了大圆角过渡，单手握持时掌心可以完全贴合外壳曲面，长时间握持调试不会出现硌手的问题，外壳材质选用耐油污的工业级ABS，表面做了细晒纹处理，车间环境下沾染切削液、润滑油后可以直接用无尘布擦拭清理，不会残留污渍。设备右侧预留了二维码标识区，可以粘贴设备编号、维保记录二维码，现场运维时扫码就能快速调取对应机器人的参数手册、维保记录，不需要额外携带纸质资料。设备尾部预留了线缆接出口，线缆采用高柔性耐弯折拖链线，反复弯折数万次不会出现线芯断裂的问题，适配车间现场频繁移动操作的使用需求。

从安装与尺寸边界来看，这款示教摇杆的整体宽度控制在单手握持的舒适区间，厚度不超过50mm，重量控制在300g以内，单手握持1-2小时进行点位示教也不会出现明显的手臂酸胀感。设备不需要额外的固定安装座，闲置时可以通过侧边的挂扣挂在机器人本体侧边的挂架上，也可以放置在工位旁的工具架上，占用空间极小。操作按键的布局完全按照人体工程学设计，握持时拇指的活动范围可以覆盖所有操作按键，不需要挪动握持位置就能完成所有操作，按键的触发力度设置在适中区间，既不会因为轻微触碰触发功能，也不需要用很大力气按压，长时间操作不会造成手指疲劳。

在实际产线应用中，这款示教摇杆支持手动拖拽示教功能，切换到手动模式后，操作人员可以直接拖拽机器人末端到达指定点位，按下记录键就能保存点位坐标，相比传统的逐点输入坐标的示教方式，对非专业编程人员的友好度更高，一线产线操作人员经过简单培训就能完成简单的路径示教工作，不需要专门的编程人员到场调试，大幅降低小批量多批次生产场景下的换型调试成本。自动模式下，操作人员可以通过速度加减按键实时调整机器人运行速度，调试阶段可以用低速运行验证轨迹正确性，确认无误后再切换到额定速度运行，有效降低调试阶段的碰撞风险。设备的安全回路采用双通道设计，急停信号、模式切换信号都通过独立回路传输，即使其中一条回路出现故障，另一条回路也能正常触发安全停机，符合协作机器人的安全设计规范，在人机协同作业的场景下，能够最大程度保障操作人员的人身安全。
