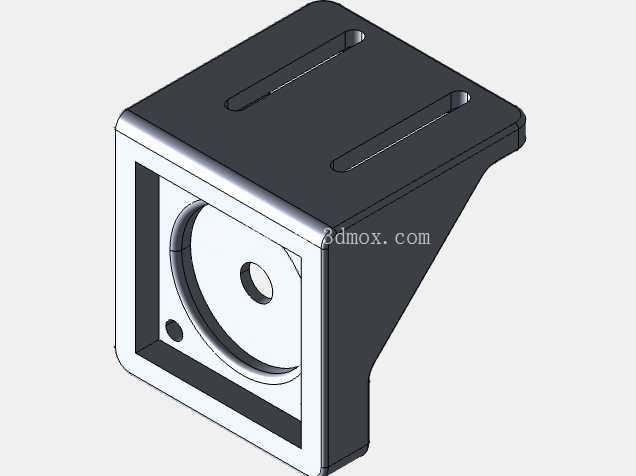

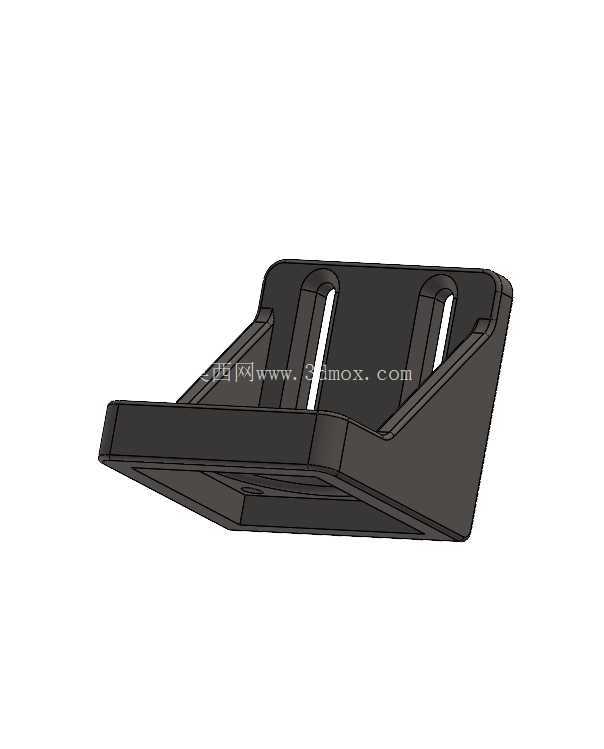

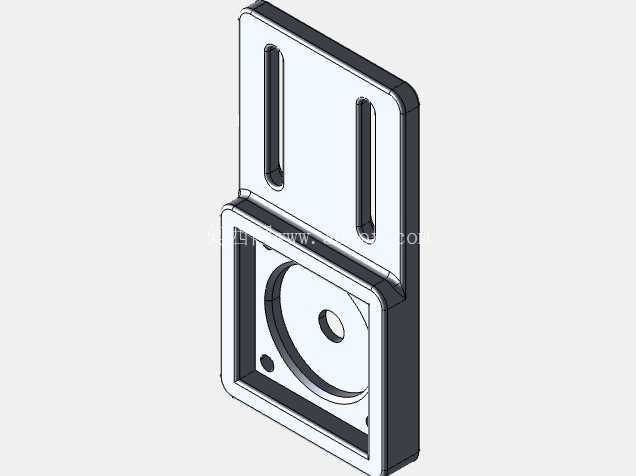

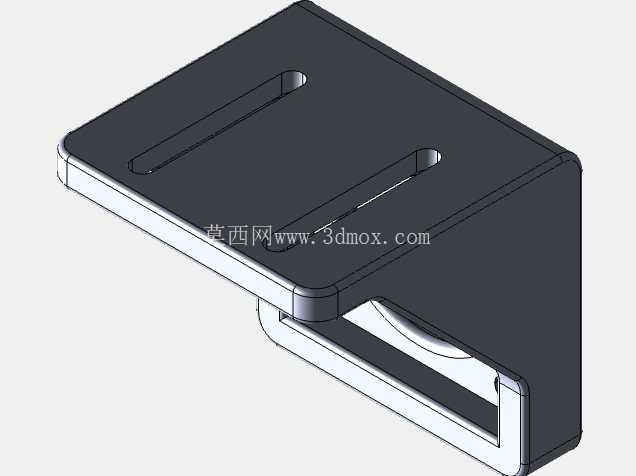

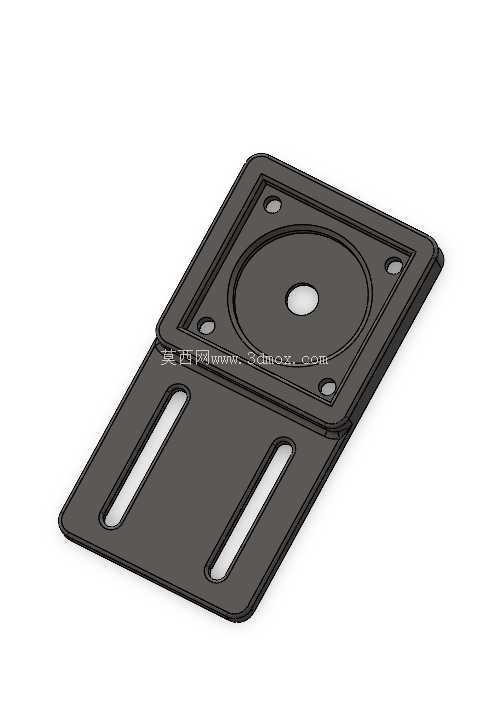

适配多配置Nema11规格电机安装固定支座

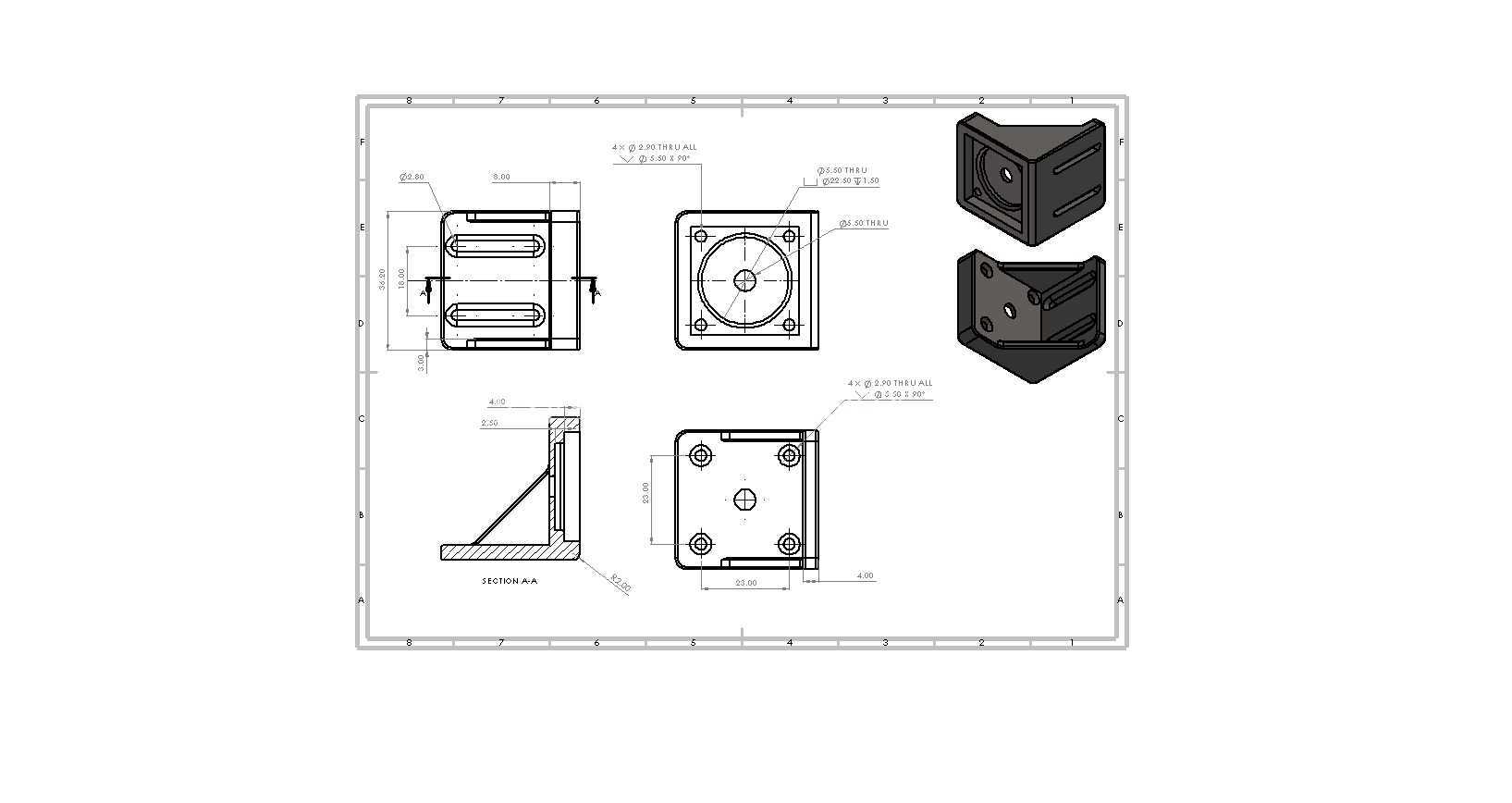

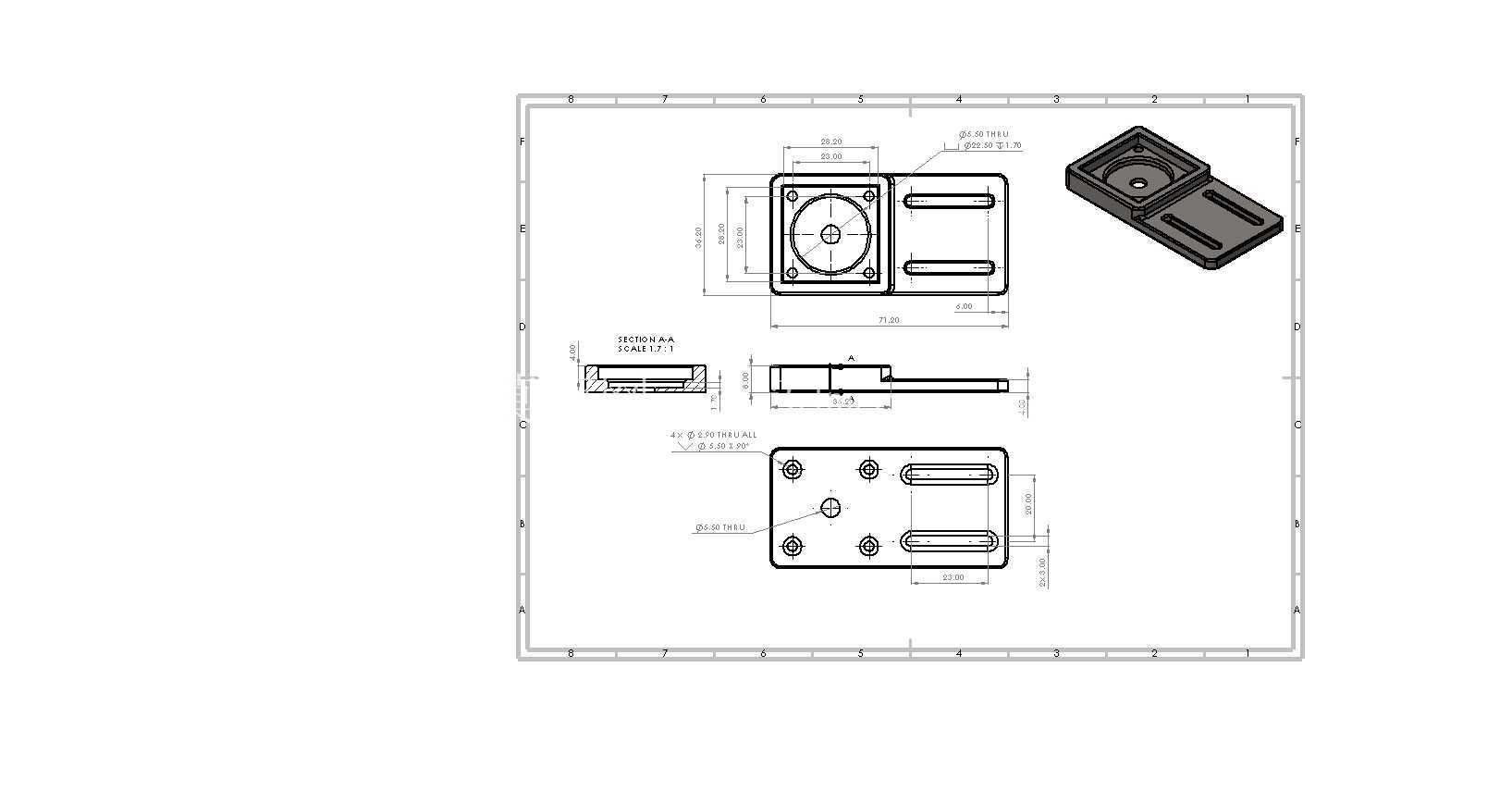

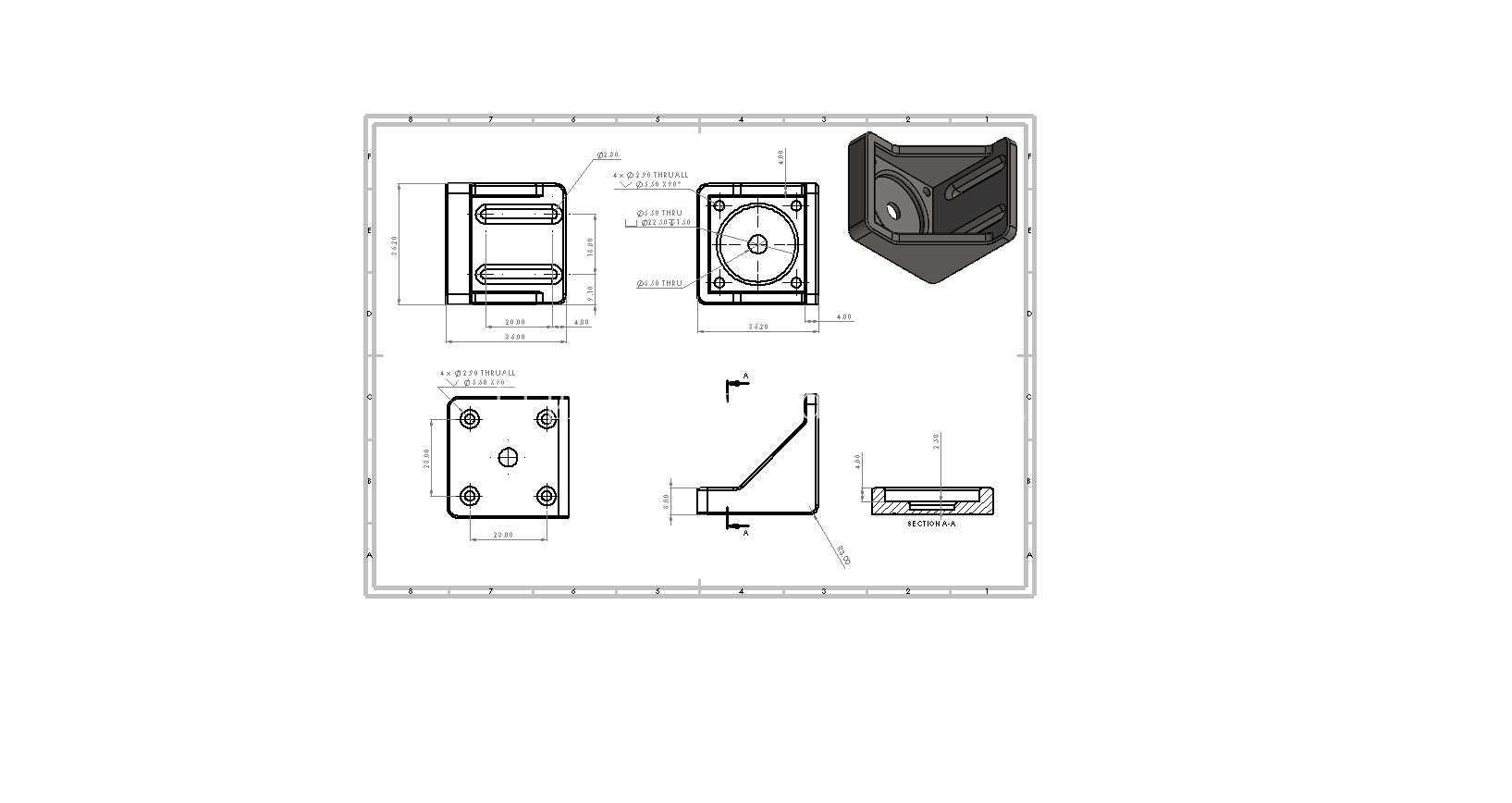

　　在小型自动化传动模组、桌面级精密运动平台、3D打印挤出机构、小型检测设备进给单元这类对安装空间有严格限制的场景里，Nema11规格步进电机的固定一直是结构设计里容易被忽略但直接影响整机运行精度的环节。这款安装支座的设计，核心是解决不同批次、不同厂商生产的Nema11电机因为外壳公差、出线方向差异带来的安装适配问题，不需要针对单一电机型号单独做安装位调整，能覆盖绝大多数市售同规格电机的固定需求。从实际安装边界来看，支座的安装孔位完全遵循Nema11电机的标准安装孔距，四个固定孔的位置度公差控制在0.05mm以内，能避免电机安装后出现轴系偏斜，导致联轴器磨损加快、传动阻力增大的问题。

　　支座的主体承托面做了下沉式设计，电机装入后端面和承托面完全贴合，不会出现悬空受力的情况，即使设备在持续往复运动的工况下，也能保证电机固定的稳定性，不会因为长期振动出现固定螺丝松动的问题。设计时特意考虑了不同配置电机的出线空间，在支座的侧边预留了足够的走线避让位，不管是侧出线还是后出线的Nema11电机，都不会出现线缆被支座挤压、弯折的情况，也给后续加装线缆保护套留出了操作空间。支座的安装基面做了平整化处理，和设备安装板贴合时不需要额外加调整垫片就能保证电机轴和传动机构的同轴度，对于装配人员来说能大幅缩减调机时间，不需要反复打表调整电机位置。

　　从结构强度来看，支座的壁厚经过受力仿真验证，在电机额定扭矩输出、甚至短时过载的工况下，都不会出现形变，能牢牢限制电机的径向和轴向窜动，保证传动精度的一致性。很多小型设备的结构设计里，工程师经常会直接在设备安装板上铣出电机安装位，但这种方式一旦电机选型有微调，或者更换不同供应商的电机，就容易出现安装孔对不上、电机和周边结构干涉的问题，采用这款标准化的安装支座，只需要在设备板上预留支座的固定孔位，就能适配所有符合Nema11尺寸标准的电机，大幅提升结构的通用性，降低后续物料替换的成本。支座的边角都做了倒角处理，装配时不会划伤操作人员，也不会刮伤电机的外壳涂层。在安装孔的设计上，固定电机的孔位做了沉头处理，螺丝装入后不会突出支座表面，避免和周边运动部件发生干涉；而支座自身和设备连接的孔位则采用了通孔设计，方便从正面直接锁付螺丝，不需要在设备板背面预留操作空间，对于内部空间紧凑的小型设备来说，这种设计能大幅降低装配难度。实际应用中，这款安装支座不仅可以用于水平安装电机的场景，也能支持垂直、侧装等多种安装姿态，不管是电机轴水平输出带动同步轮，还是垂直输出带动丝杠，都能提供足够的支撑强度，不会因为安装姿态的变化导致电机固定不稳。

　　针对部分需要加装电机减震垫的使用场景，支座的承托面尺寸也预留了减震垫的安装空间，不需要额外修改支座结构就能直接加装1mm厚度的橡胶减震垫，进一步降低电机运行时的振动传递到设备主体上，提升整机运行的平稳性。很多初次做小型设备结构设计的工程师，容易在电机固定座的设计上出现壁厚不足、孔位公差过大、避让空间不够的问题，要么导致电机运行时共振明显，要么装配时出现干涉需要反复修配，这款经过实际工况验证的安装支座，能直接规避这些常见的设计问题，缩短结构开发的周期，也能降低样机试装时的改造成本。
