复古造型微型工业作业机器人设计

这款微型工业作业机器人的设计，最初是面向小型工位的辅助作业场景开发，针对电子元器件分拣、小型工件转运、工位间轻载物料传递这类传统大型工业机器人覆盖不到的窄空间作业需求，在结构设计阶段就把紧凑性作为核心指标，整体站立高度控制在320mm左右，底座最大宽度140mm，安装固定时仅需要占用150mm见方的工位台面，不需要额外改造现有工位的布局，就能直接嵌入到流水线旁的辅助作业点位。

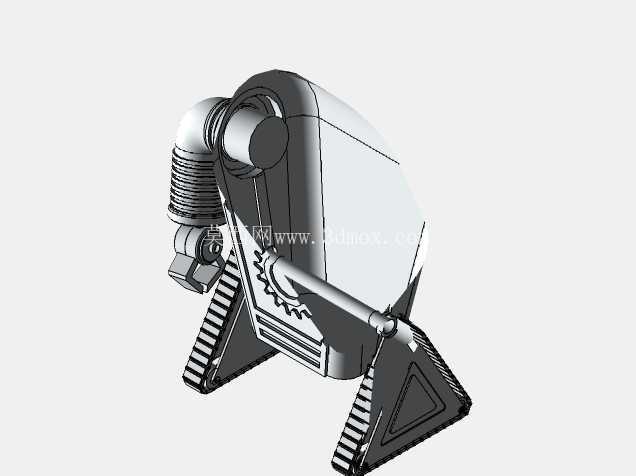

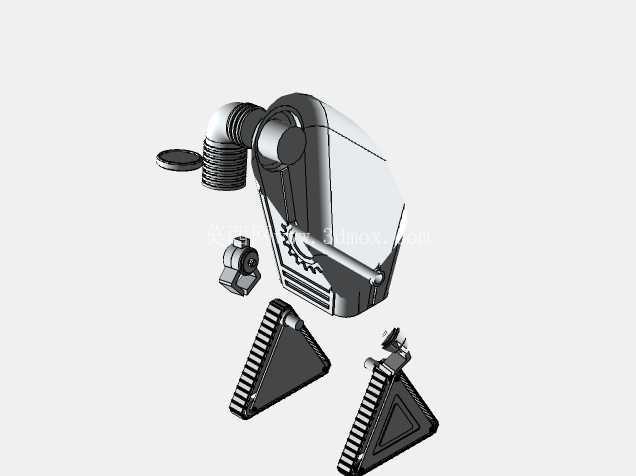

从结构布局来看，机身采用一体化冲压成型的金属壳体作为主支撑结构，壳体壁厚控制在1.2mm，既保证了整体结构的抗形变能力，又把整机自重控制在2.7kg，单人就能完成移位和安装固定。躯干部分的内部预留了20mm直径的走线空腔，所有动力线缆、信号线缆都从空腔内部穿行，避免外部走线在作业过程中被工件剐蹭造成的线路损坏。手臂部分采用多段铰接结构，肩部关节配置了径向止推轴承，可实现水平方向180度回转，肘部关节的摆动角度范围覆盖-45度到120度，腕部预留了标准的快换接口，可以根据不同的作业需求更换夹爪、吸盘、点胶头等不同的执行末端，单臂最大负载能力达到0.8kg，完全能够满足小型电子元件、轻型塑料工件的抓取搬运需求。

行走支撑部分采用了一体化的A字型支脚结构，支脚底部粘贴了3mm厚的丁腈橡胶防滑垫，在平整的金属工作台面或者防静电台面上放置时，静摩擦系数可以达到0.85，即使手臂在最大伸展位置执行抓取动作，整机也不会出现倾翻，不需要额外打膨胀螺栓或者压板固定，适配临时工位、移动作业台这类需要频繁调整设备位置的场景。头部的视觉模组采用双仓独立安装结构，两个视觉传感器分别对应广角全局视野和窄角精确定位，广角镜头负责覆盖前方120度范围内的工件识别，定位精度在±2mm，窄角镜头负责对抓取目标做二次精确定位，定位精度可以提升到±0.2mm，满足小型元器件精准抓取的定位要求。视觉模组的俯仰角度可以手动调整，调整范围覆盖-15度到30度，适配不同高度的作业面定位需求。

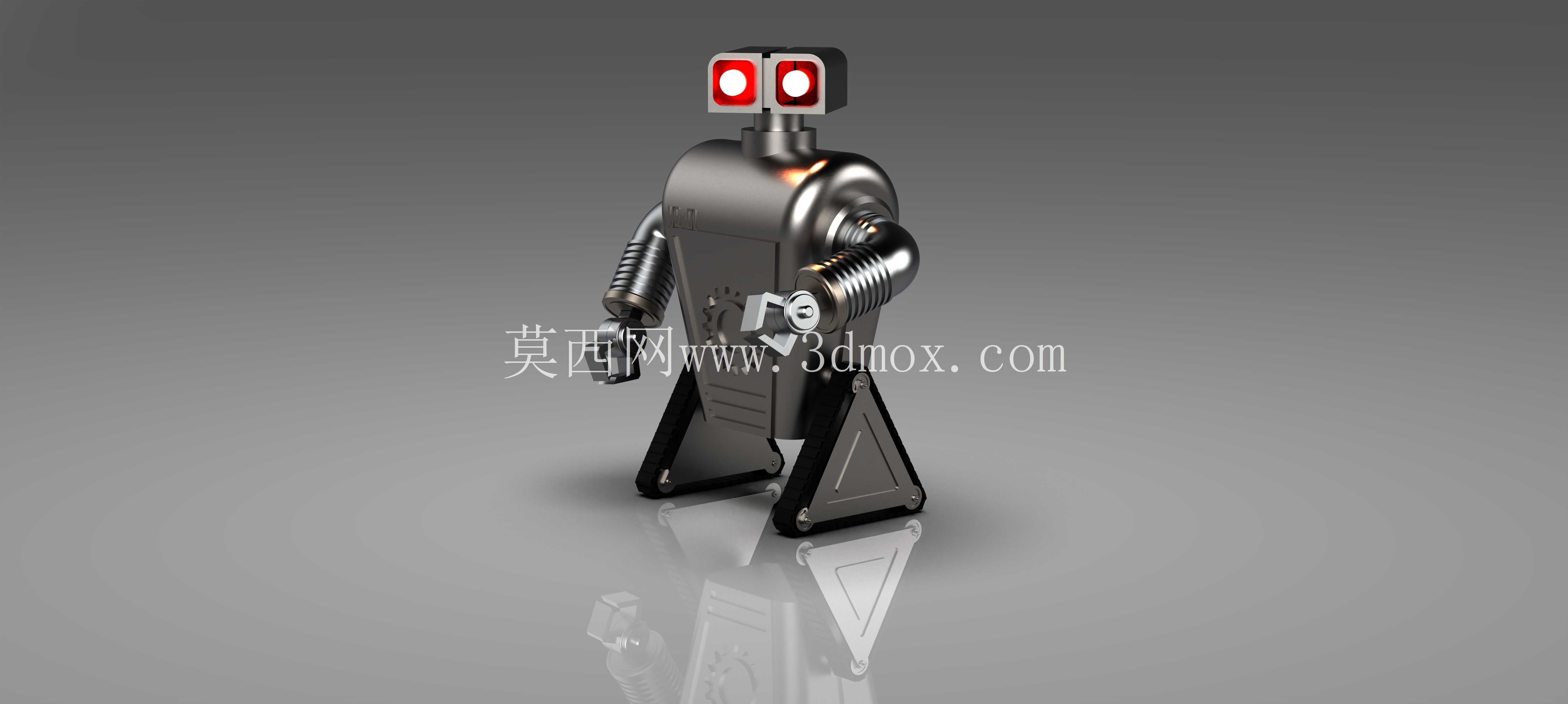

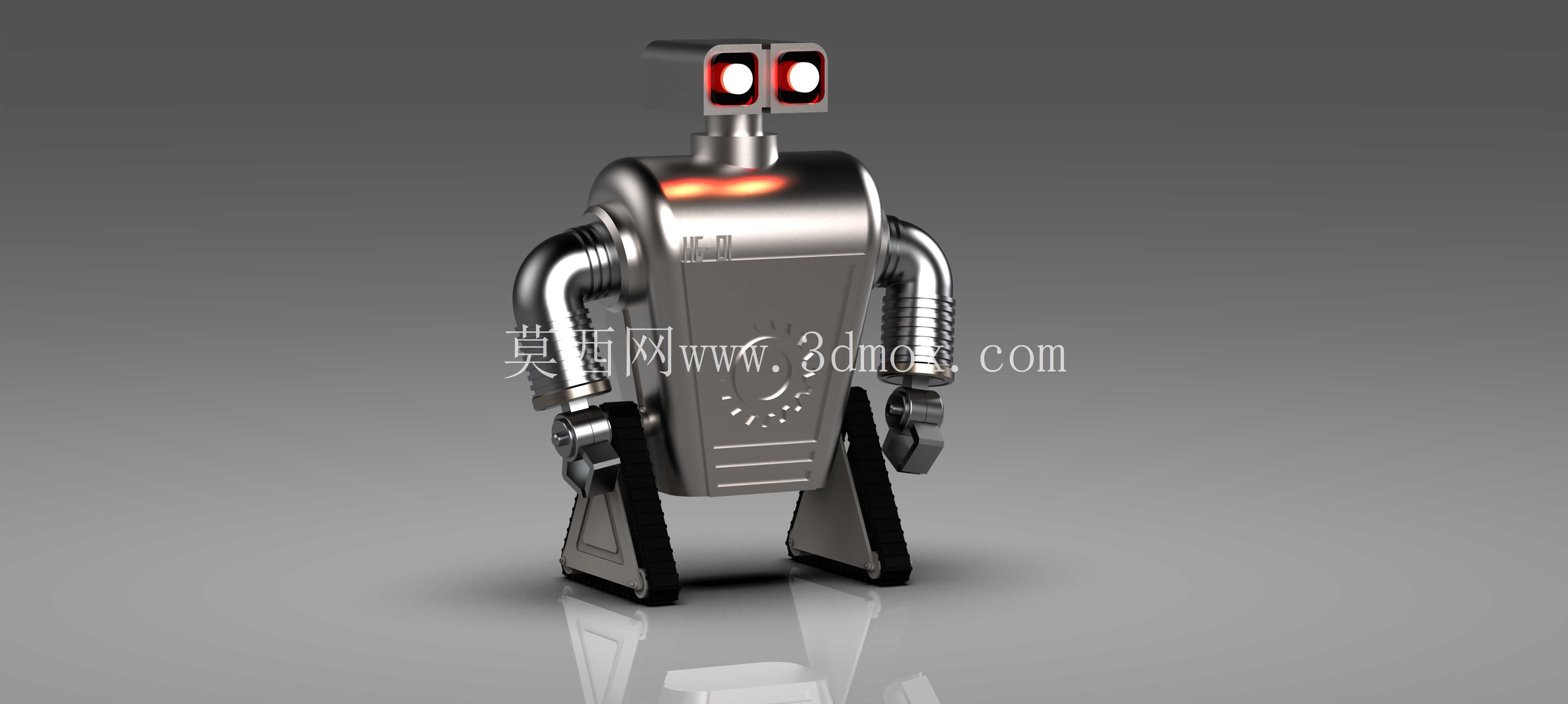

设计过程中参考了经典复古机器人的造型比例，但所有外观曲面都做了结构功能性的匹配，没有单纯为了造型增加不必要的结构凸起，机身所有外表面的棱角都做了R2以上的圆角处理，避免作业过程中剐蹭操作人员或者刮伤工件表面。手臂部分的波纹防护套采用耐油橡胶材质，既可以阻挡车间内的粉尘、切削液溅入关节铰接位置，又不会限制关节的活动范围，日常维护只需要定期擦拭防护套表面，不需要频繁拆解关节做内部清洁。

在实际应用场景中，这款机器人可以直接配套在小型装配流水线的单工位旁，完成螺丝分拣、垫片摆放、成品件转运到料盒这类重复性高、动作幅度小的作业内容，替代人工完成单调的重复动作，降低操作人员的劳动强度。也可以作为教学实训设备，用于职业院校工业机器人专业的基础编程实训，因为整机自重轻、结构紧凑，不需要专门的大型实训台，普通的实验桌就能满足安装使用要求，学生可以直接在桌面上完成轨迹编程、末端执行器更换、视觉校准这类基础操作训练。

结构设计阶段做了完整的运动干涉校验，在手臂全行程活动范围内，所有运动部件和机身主体之间都预留了至少3mm的安全间隙，不会出现运动过程中部件碰撞的问题。关节处的阻尼力矩经过匹配调整，即使在断电状态下，手臂也能保持在当前位置，不会因为自重下落砸到工作台面或者工件。供电和通讯接口都布置在机身背部的下方位置，接口距离底座安装面的高度为25mm，接线完成后线缆可以顺着台面向后侧走线，不会干扰正面的作业区域。整机的重心位置控制在距离底座安装面75mm的高度处，前后方向的重心偏移量不超过5mm，保证了整机放置的稳定性，即使在手臂带载伸展到最大水平位置时，整机的倾翻力矩余量仍然保持在35%以上，不会出现侧翻风险。
