蚂蚁量级竞技格斗机器人整机结构

　　这套结构面向小体量竞技对抗场景，核心用途是在限定重量等级的机器人比赛中完成快速机动、近身冲撞、武器对位和持续缠斗。整机围绕低矮紧凑的轮式平台展开，设计时优先控制外轮廓占用，使车体能够在有限赛场边界内完成急转、侧移、贴边推进和正面压迫。底盘布局强调重心压低，驱动轮、电池、内框架和上部执行部件尽量集中在车体中部，避免高速转向时出现明显侧翻趋势。对抗类设备与普通移动平台不同，结构不能只满足行走功能，还要承受反复撞击、轮组侧向载荷、武器反作用力以及拆装维护带来的频繁拧动，因此各板件连接位置、轮毂支撑区和框架转角都需要按冲击路径进行加强。

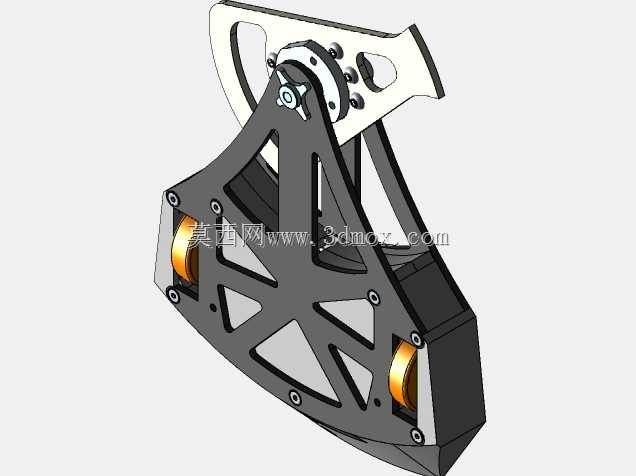

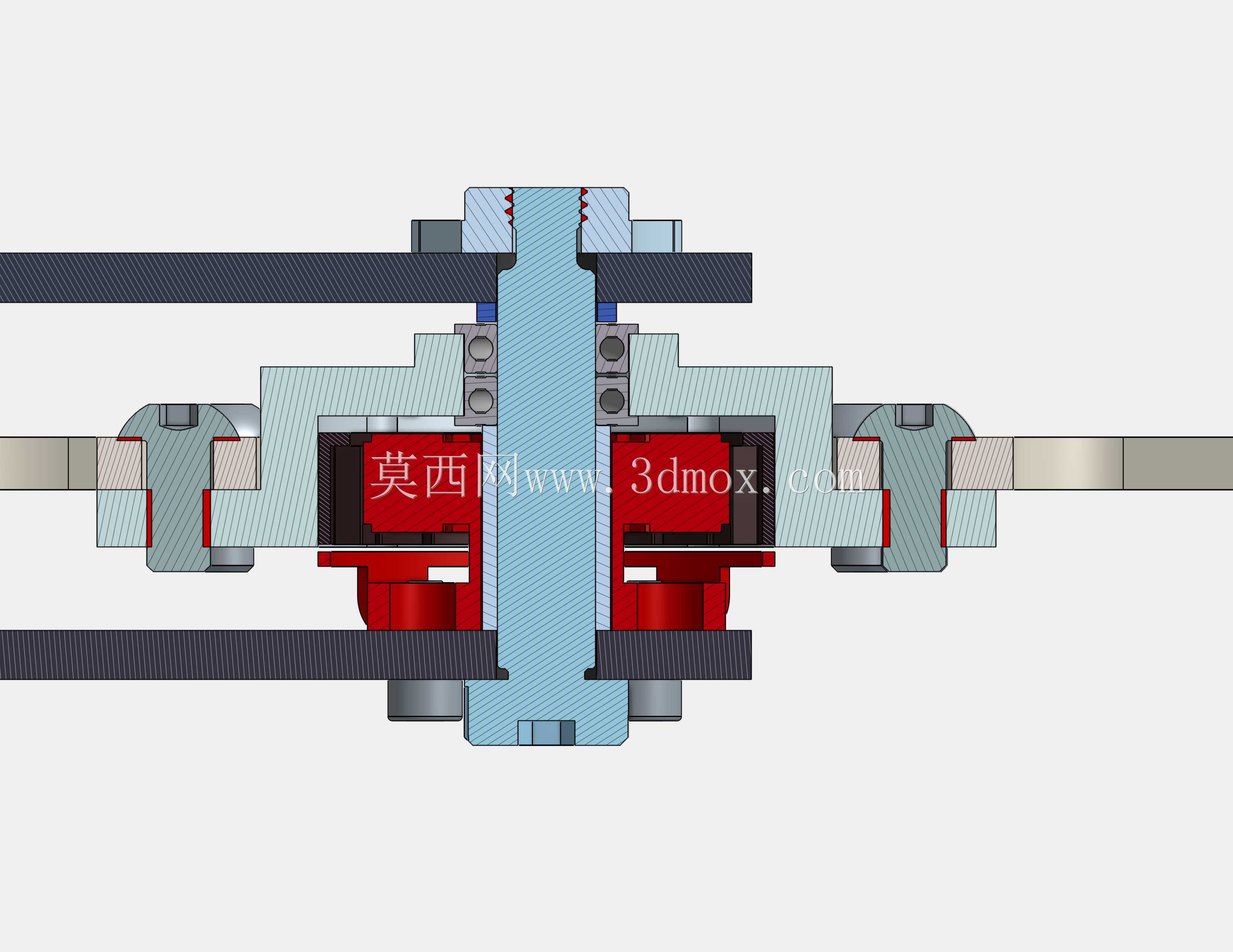

　　从功能划分看，整机可以拆分为行走驱动区、内部承载框架、外部防护壳体、武器安装接口和快拆维护区域。轮系采用贴近车体两侧的布置方式，轮距与车体宽度形成稳定比例，转弯时依靠左右轮差速完成姿态调整；轮毂区域不仅传递驱动力，还要在碰撞后维持轴线位置，若轴承支撑刚度不足，比赛结束后容易出现卡滞、松旷甚至轴承碎裂。内框架承担电池、电调、接收装置和上部构件的定位任务，板件之间通过折弯、螺接或局部支撑形成封闭受力回路。外壳并不只是装饰罩，它在正面和侧面接触对手时承担导向和卸力作用，外形折线需要让撞击力尽量传导到框架主承力梁，而不是集中在单薄盖板上。

　　设计思路上，这类小重量机器人不能盲目堆料。重量预算被严格限制，每一处加厚都意味着其他部位必须减重，因此结构优化更关注载荷传递效率。侧板在轮轴附近保留较高刚度，在非受力区域通过开孔、缩窄或减薄来释放重量；上部武器或执行机构的安装座要与底盘骨架直接连接，避免只固定在易变形的外罩上。电池仓的位置影响整车配重，过于靠外会让转向响应迟钝，过于贴近侧板又会降低碰撞后的安全余量；合理做法是让电池位于两轮轴线附近，并通过限位件限制前后左右位移，同时保留插拔空间。

　　实际装配边界需要结合赛场规则和维修节奏考虑。车体高度应保证武器工作线与对手常见底盘高度相匹配，过低容易蹭地，过高则会抬升重心并暴露底部轮组。长度方向要给前端接触结构留出伸出量，使冲撞时先由导向件接触目标，而不是让轮子直接承受横向打击。宽度方向则要兼顾轮距稳定性与通道通过性，过窄的车体在侧向推挤中容易被掀转，过宽则会降低绕障和转身能力。轮径选择与底盘离地间隙相互制约，大轮有利于跨越场地接缝和小碎片，但会抬高电池与框架；小轮响应快、重心低，却对轴承同轴度和地面平整度更敏感。

　　维护性在竞技环境中非常关键。一场比赛之间往往只有很短的检查窗口，电池更换、轮组拆卸、武器复位和线束检查都要快速完成。若内框架采用过度封闭的蛤壳式包裹，虽然整体刚性较好，但电池取出会被侧板、上盖和线束牵制，现场抢修效率明显下降。更稳妥的结构处理是在保持框架闭环刚度的同时，为电池设置侧向或顶部取放通道，把需要频繁拆装的紧固件集中在易触及位置；轮轴支撑区则应设计成可拆检形式，便于赛后检查轴承间隙、轮毂裂纹和锁紧件状态。

　　建模时需要重点核对运动干涉与装配顺序。左右驱动轮在满打转向和悬架变形状态下不得摩擦侧板，武器或上部机械手在极限摆动位置不能切入电池仓和线束通道；紧固件头部、螺母厚度和垫片压紧范围都要在三维环境中预留真实尺寸，不能只按理论板厚堆叠。线束虽然不属于硬结构，但在机器人中会影响可靠性，走线槽应避开轮轴旋转区和武器剪切区，接插件位置要便于插拔，并留有少量弯曲余量。

　　从工程复用角度看，该结构可作为小重量格斗机器人、教学竞赛平台和短距离对抗移动底盘的参考。它的价值不在于复杂外观，而在于在严格重量、尺寸和冲击条件下，把驱动、防护、武器接口和维护空间压缩到同一套车体中。结构设计人员在借用此类方案时，应结合自身重量等级重新核算板厚、轮距、电池位置和武器载荷，不能只按外形复刻；尤其要把碰撞力从接触点到轮轴、框架、电池固定位的传递路径连续建立起来，才能让整机在高速对抗中保持可操控性和重复参赛能力。
