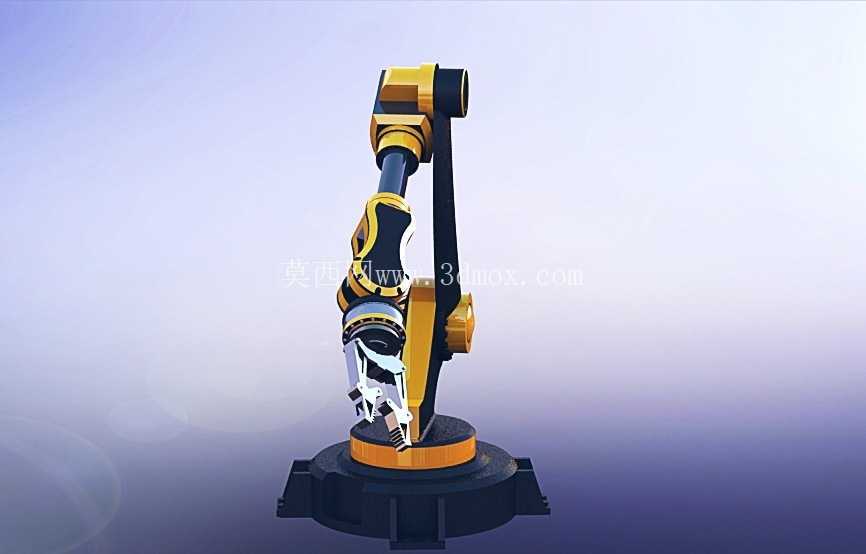

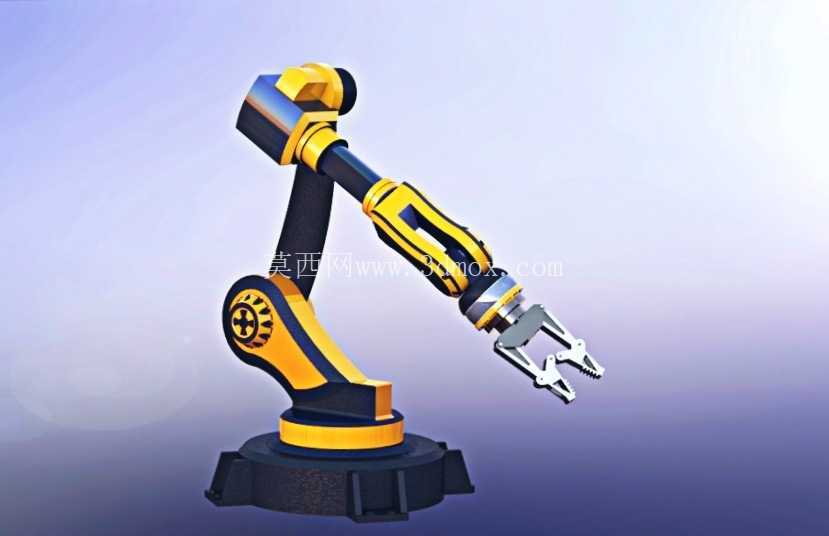

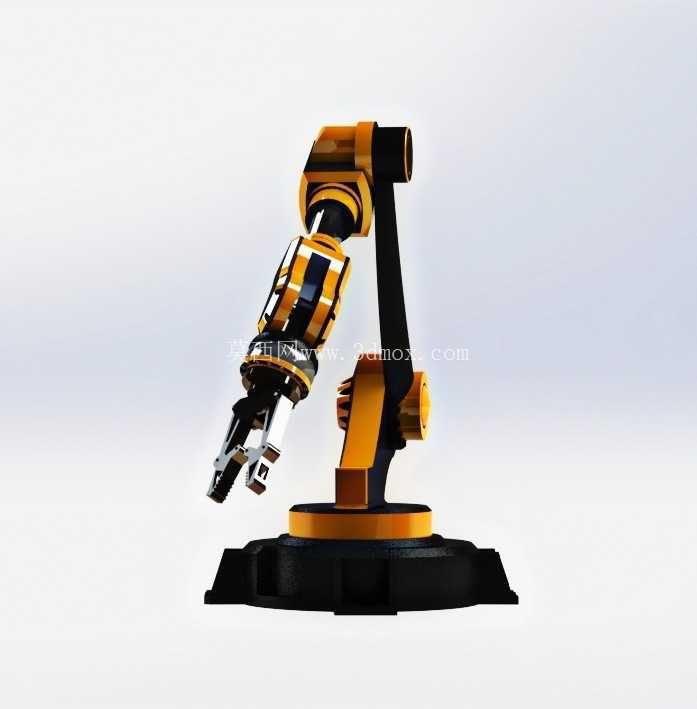

多自由度镊子式夹持机械臂结构

这款夹持机械臂的结构设计，最初是针对3C电子组装线小尺寸零部件的上下料场景做的适配，在做结构排布的时候，最先敲定的是末端夹持的执行形式——没有采用常规的平行夹爪，而是用了镊子式的双指结构，这种结构的开合行程不需要做的很大，但是夹持点位的精度控制更有优势，针对重量在500g以内的小型塑胶件、冲压金属件、电子元器件，夹持接触的时候可以通过指端的结构限位避免夹伤工件表面，在消费电子组装、小型五金件分拣、实验室样本转运这类需要轻载高精度取放的场景里，这种结构的适配性比宽行程夹爪更好。

从关节排布来看，整机采用了六自由度的关节配置，底座部分做了加厚的回转支撑结构，安装法兰的尺寸适配常规的自动化设备台面安装孔位，安装边界预留了足够的走线空间，底座内部可以容纳伺服驱动的走线与关节限位的传感器安装位，不会出现线缆外露干涉关节回转的问题。大臂部分采用了内凹的型材结构，在保证结构刚性的前提下尽可能降低了臂身自重，臂长的设计覆盖了半径600mm的工作区间，这个作业半径刚好匹配单工位自动化设备的上下料范围，不会因为臂展过长导致末端负载能力下降，也不会因为臂展过短无法覆盖工位的取放点位。

关节连接部分的设计做了等强度的倒角过渡，避免应力集中在关节焊缝或者连接螺丝的位置，肘关节与腕关节的转动范围做了机械硬限位与软件限位的双重设计，硬限位块采用了可拆卸的结构，后期如果需要调整关节转动角度，只需要更换对应厚度的限位块就可以实现，不需要重新加工整个关节座。末端的镊子式夹指做了快换接口的设计，针对不同形状的被夹持工件，可以快速更换对应轮廓的夹指，不需要拆卸整个腕部结构，换型时间可以控制在十分钟以内，适配多品种小批量的生产场景。

在做结构建模的时候，所有的连接孔位都做了公差配合的标注预留，轴承安装位、电机安装止口的尺寸都按照常规工业级伺服电机与交叉滚子轴承的标准尺寸做适配，不需要二次修改孔位就可以直接采购标准件完成装配。臂身的走线全部采用内藏式的设计，关节处的走线预留了弯曲半径的空间，避免关节反复转动的时候线缆出现折损。底座的安装面做了平面度的要求，安装的时候不需要额外做调整垫片就可以保证整机的水平度，降低现场安装调试的工作量。

从实际使用的角度来看，这款机械臂的末端重复定位精度可以控制在0.02mm以内，完全满足小型零部件的组装、分拣、上下料的精度要求，夹指的加持力可以通过关节扭矩的调整做适配，从几克力的轻薄电子元件到几百克的小型五金件都可以稳定夹持，不会出现夹坏工件或者夹持脱落的问题。整机的结构重量控制在25kg以内，不需要做额外的地基加固，直接安装在铝型材工作台或者钢制设备台面上就可以稳定运行，日常维护的时候只需要定期给关节轴承补充润滑脂，没有易损的易耗件需要频繁更换，长期运行的维护成本很低。

在设计过程中也规避了很多常规小型机械臂的常见问题，比如关节处的密封做了阶梯式的挡边结构，车间里的粉尘、切削液飞沫不会轻易进入关节内部损坏轴承和电机；臂身的外轮廓没有突出的螺丝头或者尖锐边角，设备运行的时候不会刮碰到周边的工装或者操作人员；所有的电气接口都集中在底座的侧面接线仓里，现场接线的时候不需要拆开臂身就可以完成所有线缆的连接，电气调试的效率更高。针对不同的安装场景，底座既可以正装在工作台面上，也可以通过转接法兰倒装在设备机架的顶部，倒装的时候关节的负载能力只需要做很小的扭矩补偿就可以达到和正装一致的性能，适配不同设备的布局需求。
