FRC赛事竞技机器人发射机构结构设计

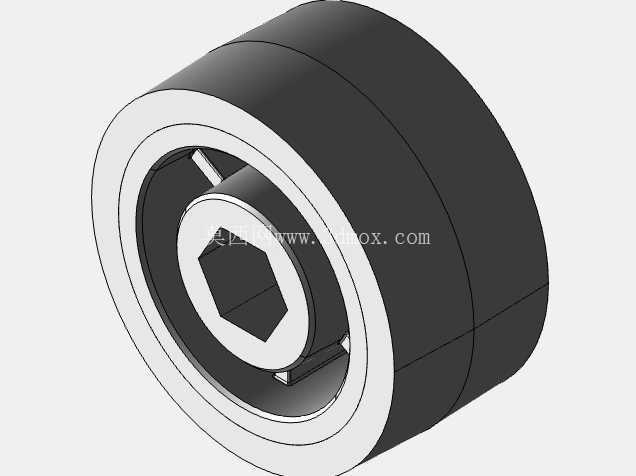

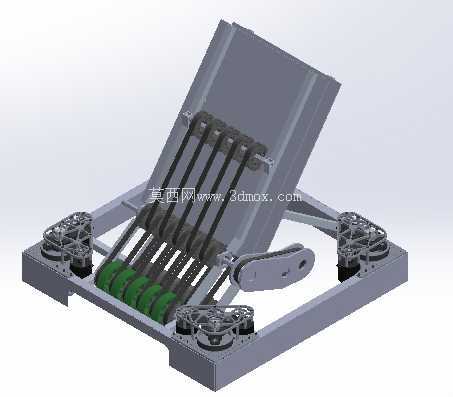

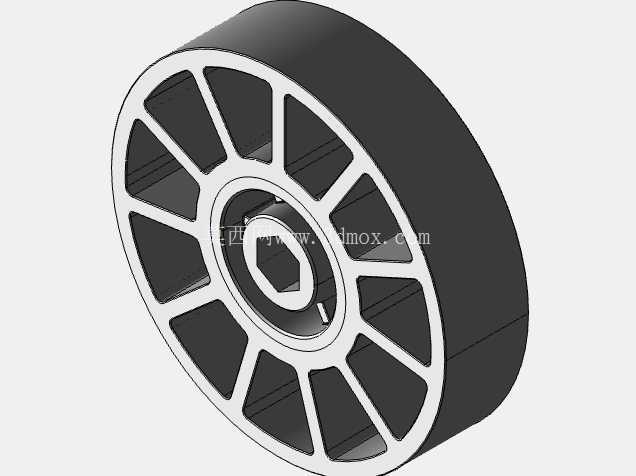

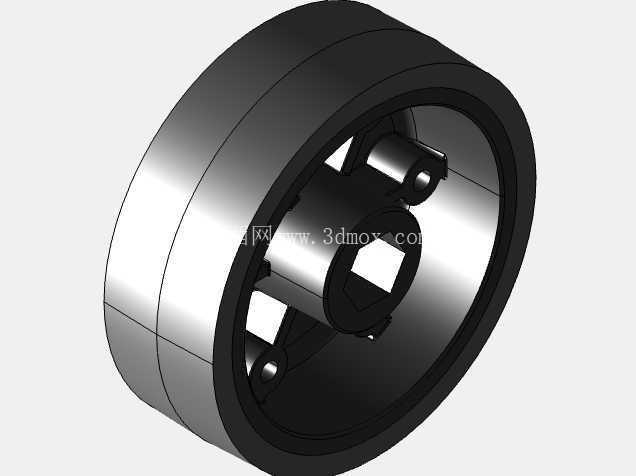

　　这套结构针对青少年机器人竞技赛事的对抗场景设计，核心功能是完成赛事指定道具的连续拾取、定向输送与精准发射，适配赛事场地内的快速攻防转换需求。从结构布局来看，整体采用框架式铝型材拼接底座作为承载基体，底座两侧对称布置轮组安装位，预留了标准麦克纳姆轮的安装接口，轮组安装面与底座基准面的形位公差控制在0.1mm以内，保证行走过程中底盘不会出现偏载抖动。中部倾斜布置的发射通道是整套结构的核心功能区，通道内平行排布多组摩擦轮输送组件，每组摩擦轮都配套独立的张紧调节结构，可根据道具的实际尺寸、表面摩擦系数调整轮组间距与压紧力，避免输送过程中出现卡滞、打滑问题，摩擦轮下方设置的导向托板采用分段式设计，每段托板都预留了腰型调节孔，可适配不同发射角度下的道具输送轨迹。

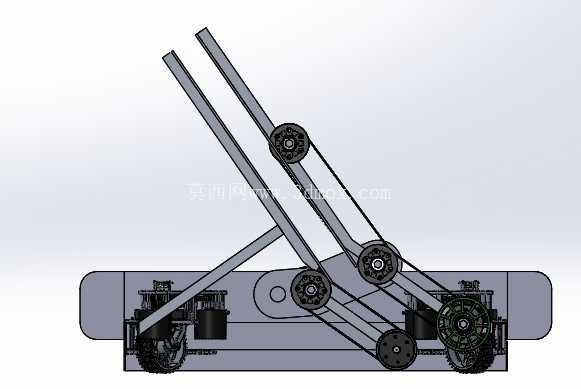

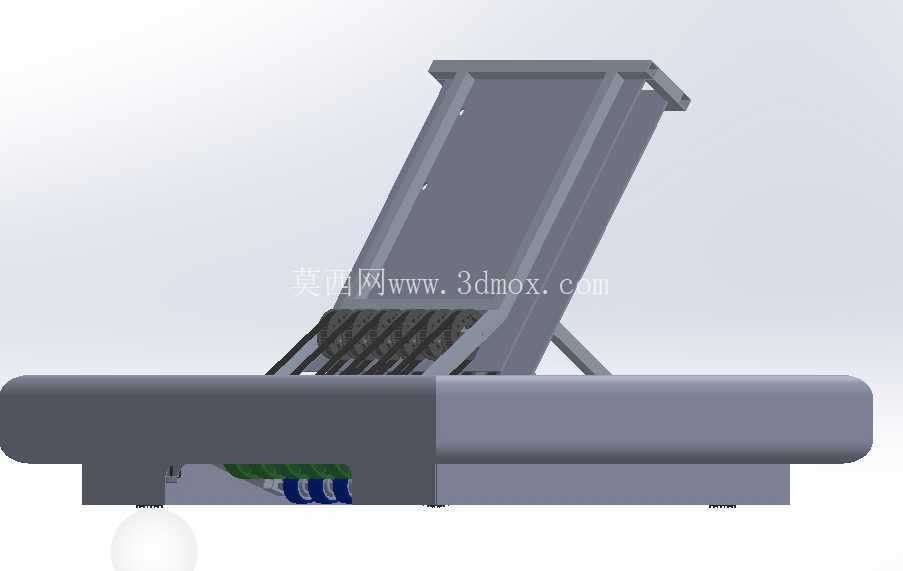

　　发射通道的倾角经过多轮迭代验证，兼顾了发射初速度与弹道稳定性，通道上端设置的挡料结构可在非发射状态下限制道具位移，避免行进过程中道具滑落。底座前端预留了拾取机构的安装接口，接口处设计了快拆式定位销与螺栓固定位，可根据赛事需求快速更换不同形式的拾取端，无需对主体框架做二次加工。整套结构的安装边界充分考虑赛事规则的尺寸限制，所有外伸部件在收缩状态下均不会超出赛事规定的机身尺寸阈值，各运动部件之间预留了足够的安全间隙，避免高速运动过程中出现结构干涉。

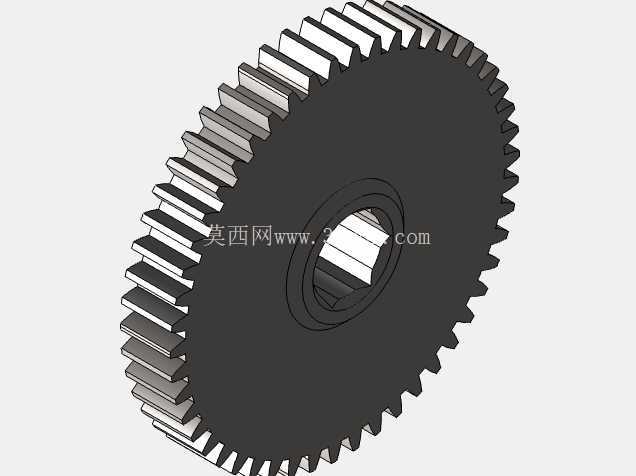

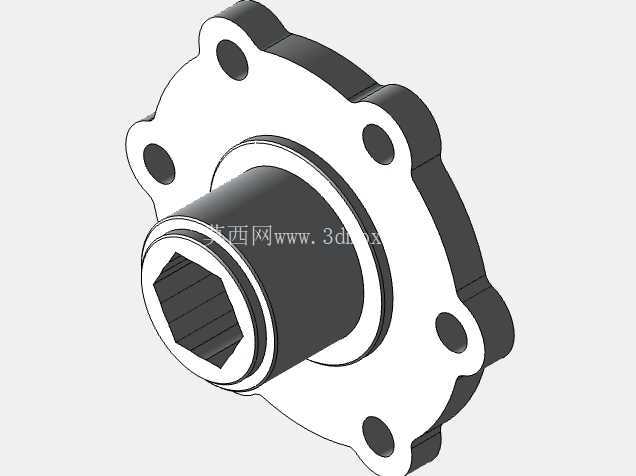

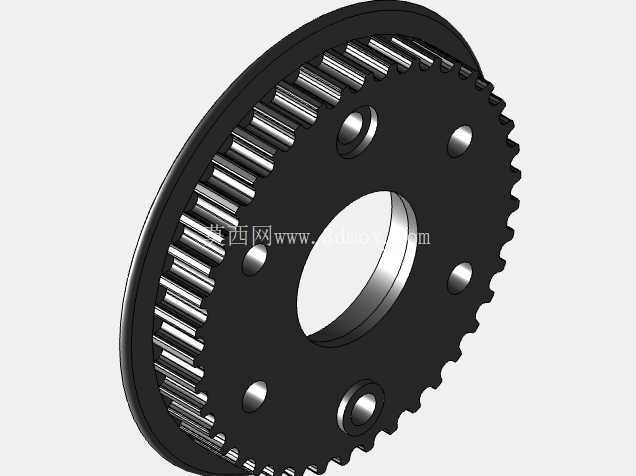

　　从设计思路上，整套结构优先考虑赛事场景下的快速维修需求，所有易损件均采用标准件选型，摩擦轮、同步带、轴承等部件均可在赛事现场快速更换，框架连接位置尽量采用少螺栓的拼接方式，减少拆装维护的时间成本。结构的受力点均做了局部加强处理，底座轮组安装位、发射通道支撑位、拾取机构连接位都增加了三角加强筋，抵消对抗过程中产生的冲击载荷，避免长时间运行后出现结构变形。电气元件的安装位沿底座侧边排布，预留了走线槽与控制器安装板的固定孔，布线时可将动力线与信号线分开排布，减少电磁干扰对控制信号的影响。发射机构的动力输入位预留了标准法兰接口，可适配不同功率的直流伺服电机，安装时只需保证电机输出轴与摩擦轮传动轴的同轴度即可，无需额外定制连接轴。

　　在实际赛事应用中，这套结构可配合视觉识别模块实现自动瞄准发射，通道内可同时容纳多枚赛事道具，连续发射节奏可通过调整摩擦轮转速灵活控制，配合全向行走底盘可实现场地内的快速机动，在攻防转换过程中可快速调整发射位置与角度，应对不同距离的得分目标。结构整体的重心经过配平设计，在大角度发射、急停转向的工况下不会出现侧翻风险，底座下方预留的电池安装位位于整机重心最低点，进一步提升了运行稳定性。
