VICORFLATPAC开关电源散热结构

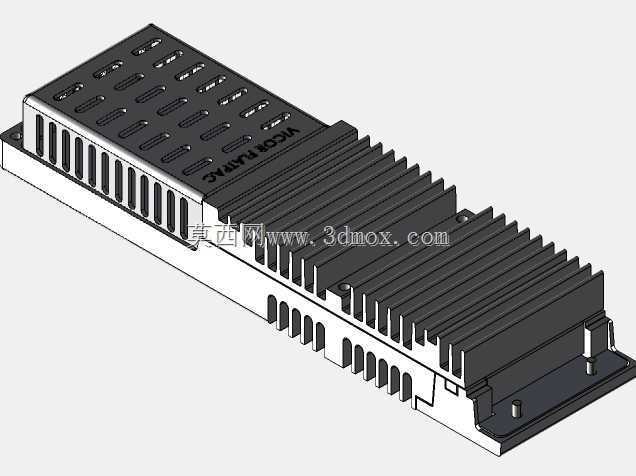

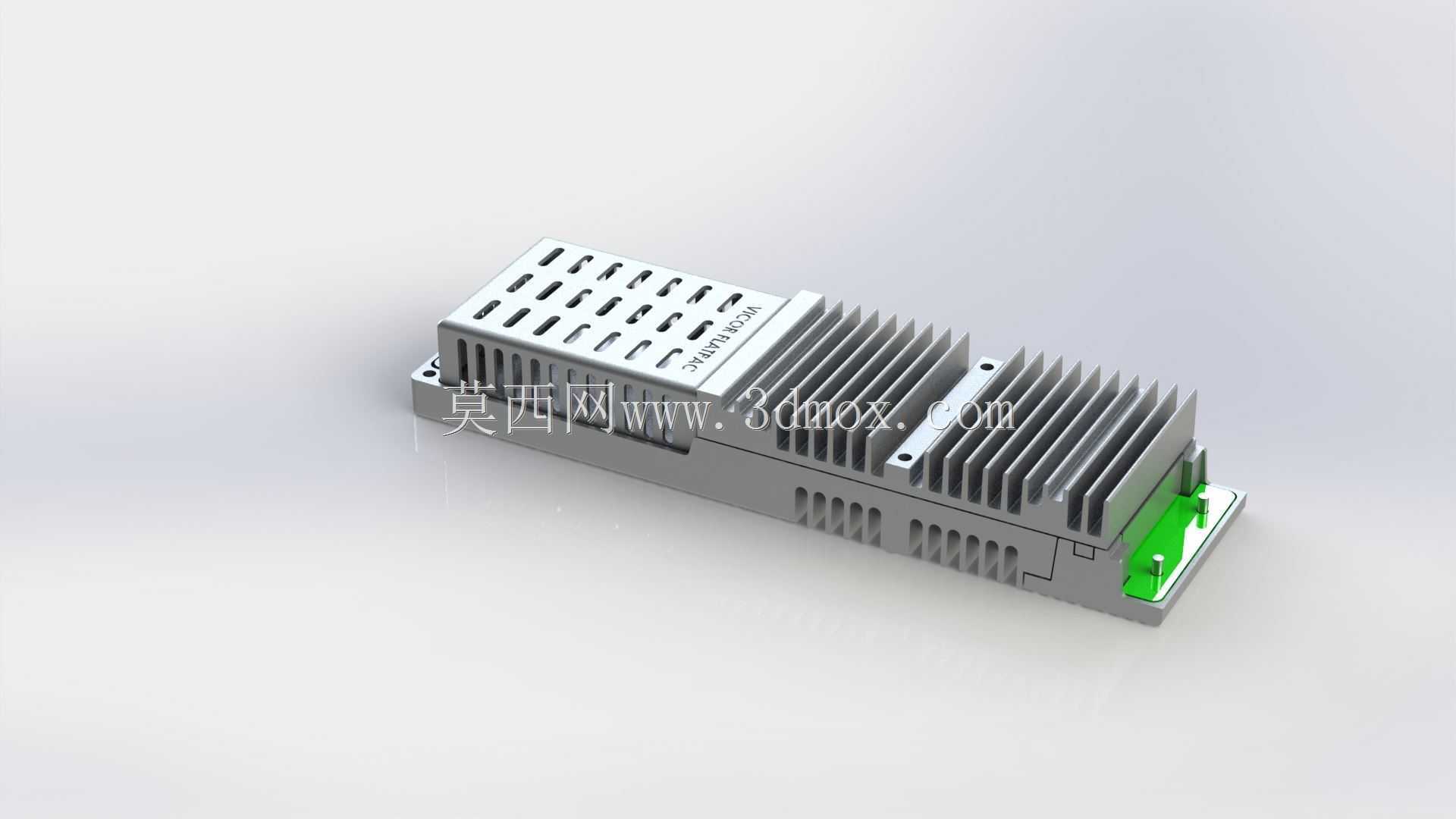

　　这套三维结构围绕工业现场常见的封闭式开关电源模块展开，主体呈现长条形金属壳体，前端布置带密集通风孔的上盖板，中段和尾段集成大面积平行鳍片散热器，底部保留安装基板与绿色端子区域，适合在控制柜、测试设备、通信机架和自动化产线供电单元中进行空间校核。实际使用时，这类电源承担从交流或母线输入到稳定直流输出的转换任务，常为传感器、控制器、驱动板卡、仪表和小型执行机构提供供电。它不像裸露板卡那样依赖机箱内部额外防护，而是把功率器件、磁性元件、整流与滤波部分集中在金属外壳内，通过壳体和鳍片把损耗热量传导到外部空气侧。

　　从结构设计角度看，模型最值得关注的是散热路径与维护边界。功率发热器件通常贴近铝制壳体或散热基板布置，热量先经导热界面材料进入底座，再分散到纵向鳍片。鳍片方向与设备内部常见风道一致，当控制柜风扇横向送风时，空气可沿鳍片间隙通过，避免热量在模块尾部堆积。上盖的长条开孔并非装饰，而是用于形成局部对流，同时控制异物进入风险；孔位间距、开孔宽度和边缘折弯都兼顾通风、屏蔽和壳体刚度。底部绿色区域对应输入输出接线位置，建模时保留了端子高度、螺钉空间和插拔余量，便于电气工程师检查线束弯曲半径，也方便结构工程师确认线槽、导轨和侧板之间是否干涉。

　　外形上，模块采用狭长布局，长度方向是布置散热面积的主要方向，宽度方向尽量压缩，以适应标准机架内多台电源并排安装。安装边界不能只看本体轮廓，还需要在前后留出接线和通风距离，在两侧保留维护手指空间，在上方保留标签识别与壳体拆卸空间。若设备采用自然冷却，鳍片周围不宜被线槽、线槽盖或密集线缆封堵；若采用强迫风冷，应让冷风优先扫过散热器根部和功率器件所在区域，而不是只从开孔盖板上方掠过。底脚孔位决定了整机固定方式，建模时应把孔中心距、沉头区域、绝缘片厚度和装配公差一并纳入，避免现场出现螺钉头顶住壳体或端子距底板过近的问题。

　　在三维装配中，该类电源模块常与DIN导轨、断路器、滤波器、端子台、线束扎带和接地铜排共同组成供电回路。结构校核时，需要关注电源外壳与周围金属件的电气间隙，尤其是输入侧高压区域与安装板、侧板、线缆屏蔽层之间的距离。输出侧虽然电压较低，但电流较大，端子附近应预留较粗线缆的弯曲空间，不能让线缆拉力直接作用在端子螺钉上。对于振动较大的设备，还应在固定点处增加防松垫圈或采用螺纹锁固方案，同时避免把电源壳体当作受力梁，承受其他部件的踩踏或拉扯。

　　设计思路上，这种产品把电气功能、散热、防护和安装集成在一个紧凑壳体内。外壳鳍片既扩大换热面积，也提高结构刚性；盖板开孔兼顾气流和电磁屏蔽；底部端子区集中接线，使生产装配和后期检修都能从同一侧操作。三维模型还原了外部台阶、散热齿间距、端盖固定孔、通风孔阵列和安装板轮廓，可用于机柜布局、碰撞检查、维修空间分析和散热方案演示。对于选型人员来说，看到的不只是一个电源外形，而是一套需要同时满足供电稳定、热管理、接线安全和柜内密度的工业部件；对于建模人员来说，重点在于准确表达散热片阵列方向、壳体分段、端子避让和安装孔位，使数字样机在装配评审时能够反映真实装机约束。
